Облицовочное покрытие — слой облицовочного материала.

Маяк, или маячные плитки , — плитки, устанавливаемые временно на гипсовом растворе по углам облицовываемой поверхности для контроля за качеством и точностью облицовочных работ. В конце процесса облицовки маяки заменяются на постоянные плитки.

Маячные ряды — ряды, укладываемые в первую очередь под контролем измерительных приборов. Их назначение то же, что и у маяков, но укладываются они на подстилающем слое и замене не подлежат. По сути, каждый первый уложенный ряд плиток является маячным.

Фриз, или фризовые ряды, — это ряды, примыкающие к стенам (при облицовке пола и потолка), потолку или полу (при облицовке стен). Фризовые ряды иногда выкладываются плиткой, отличающейся по цвету от основной поверхности.

Это наиболее простой и распространенный способ отделки. Приступать к оштукатуриванию печи можно только после того, как печная кладка окончательно высохнет и произойдет полная осадка печи.

Поверхность кладки необходимо очистить от мазков глины, а швы углубить примерно на 5–10 мм для лучшего сцепления штукатурного раствора с поверхностью. Печь протапливают, после чего ее горячую поверхность увлажняют и наносят два или три слоя раствора толщиной 5–8 мм.

По правилам штукатурка наносится в такой последовательности.

Первый слой — обрызг

Путем добавления воды и перемешивания раствор разжижается до сметанообразного состояния. Поверхность смачивается водой, затем кельмой раствор набрасывается на печную стенку легкими движениями. Образующиеся потеки на этом этапе разравнивать не нужно. Предназначение обрызга таково: наносимый раствор затекает во все поры и неровности поверхности, прочно сцепляется с ней и твердо удерживает потом собой два следующих слоя. Толщина обрызга — около 3 мм.

Второй слой — грунт

Его можно наносить сразу же после схватывания первого слоя. Если же времени прошло больше и обрызг успел высохнуть, его необходимо смочить водой. Толщина второго слоя для печи — около 3 мм.

Для грунта необходим раствор тестообразной густоты. Его намазывают на поверхность кельмой и разравнивают полутерком. Полутерок представляет собой хорошо отшлифованную дощечку со сторонами примерно 15 х 50 см, в центре которой прикреплена ручка. Терка по конструкции ничем не отличается от полутерка, однако имеет меньшие размеры — примерно 12 х 15 см.

Правильность поверхности проверяют деревянным бруском по вертикали и горизонтали.

Третий слой — накрывка

Этим слоем толщиной около 2 мм окончательно выравнивается поверхность. Раствор используют, как и при обрызге, сметанообразный. Раствор набрасывается на поверхность с силой. При этом он уплотняется и проникает во все поры и шероховатости. Разравнивание производится полутерком и теркой. При работе на инструмент необходимо нажимать, чтобы накрывка получилась ровной, плотной, без раковин. Если грунт просох, то перед началом работы его необходимо смочить.

Оштукатуривание углов

Для того чтобы правильно оштукатурить углы, к смежной с оштукатуриваемой стенке ставят прямую рейку по отвесу возле угла и «наживляют» ее гвоздями к швам кладки. При этом оставляют припуск толщиной в слой штукатурки. Нанесенный раствор затирают вровень с кромкой рейки. После того как раствор схватится, рейку снимают. Когда штукатурка высохнет, стенки печи белят мелом или известью. Вообще печи можно окрашивать только водными составами, т. к. олифа, входящая в состав масляных красок, от нагревания разлагается, сгорает и издает неприятный запах.

Все ингредиенты штукатурного раствора предварительно просеивают сквозь сито, потом соединяют в такой последовательности: сначала перемешивают песок, цемент и асбест в сухом виде, а затем добавляют эту смесь в густой раствор глины или извести. Гипс разводят отдельно и добавляют в глиняно-известковый раствор. Напомним, что гипс схватывается через 4–5 минут после его разведения, поэтому необходимо готовить только такое количество раствора, которое вы сможете использовать за это время.

Для оштукатуривания лучшими по прочности и фактуре являются глиняно-цементные, известково-гипсовые и известково-глиняные растворы.

Раствор для оштукатуривания готовится по одному из следующих рецептов (в объемных частях):

1. Глина — 1 часть, песок — 2 части, распушенный асбест — 0,1 части.

2. Глина — 1 часть, известь — 1 часть, песок — 2 части, асбест — 0,1 части.

3. Глина — 1 часть, известь — 2 части, гипс — 1 часть, песок — 1 часть, асбест — 0,2 части.

4. Глина — 1 часть, цемент — 1 часть, песок — 2 части, асбест — 0,1 части.

5. Гипс — 1 часть, известь — 2 части, песок — 1 часть, асбест — 0,2 части.

Русты представляют собой неглубокие канавки, нанесенные на поверхность штукатурки при помощи расшивки. Можно также воспользоваться обрезком трубы с диаметром около 12 мм. Рабочий (короткий) конец трубки обрабатывают напильником, а другой, играющий роль ручки, отгибают и чем-нибудь обматывают.

Для выполнения рустов толщина слоя штукатурки должна составлять не менее 10 мм. Следует сказать сразу, что штукатурка на глиняно-песчаном растворе для этой цели непригодна. На тщательно заглаженной поверхности печной стенки предварительно размечают какой-либо геометрический узор, состоящий из прямых линий (квадраты, ромбы, имитация кирпичной кладки и т. п.). Затем в соответствии с разметкой по линейке нарезают расшивкой неглубокие линии. После выполнения узора рустованную штукатурку окрашивают в два приема: русты красят одним цветом (чаще всего белым), а всю остальную поверхность — любым другим.

В зависимости от желаемого эффекта штукатурка делится на:

— простую;

— улучшенную;

— декоративную.

Простая штукатурка состоит из обрызга и грунта. Она пригодна лишь для производства штукатурных работ во временных зданиях.

Улучшенная штукатурка представлена всеми тремя слоями. Ее выполняют в жилых зданиях. Отклонение по вертикали на всю высоту помещения допускается не более 10 мм.

Декоративная штукатурка применяется в тех случаях, когда не предусматривается последующая окраска поверхностей. В ее состав входят цветные заполнители или цемент. Декоративное оштукатуривание проходит два этапа. Сначала по маякам наносится подготовительный слой, включающий в себя обрызг и грунт. После подсыхания необходимо придать поверхности шероховатость.

Второй этап работы будет включать в себя нанесение накрывки из декоративного раствора, которая может состоять из двух, трех и более слоев.

В зависимости от вида материала декоративные штукатурки можно подразделить на:

— известково-песчаные;

— каменные;

— терразитовые;

— сграффито.

Известково-песчаные цветные штукатурки изготавливаются путем смешивания известкового теста, цемента, кварцевого песка и пигмента.

Каменные штукатурки получаются в результате соединения цемента, небольшого количества известкового теста и мраморной крошки.

Терразитовые штукатурки состоят из гашеной извести с добавлением или без добавки цемента, мраморной муки, мраморной крошки, слюды и пигмента.

Сграффито — многоцветная штукатурка, состоящая из нескольких слоев различных цветов. Раствор для нее приготавливают из известкового теста и мелкозернистого кварцевого песка или известкового теста с добавлением цемента и кварцевого песка. На схватившийся раствор с помощью трафаретов наносятся контуры желаемого изображения. После этого слегка схватившийся раствор снимают на разную глубину, обнажая разноцветные слои.

В состав декоративных штукатурок входят такие материалы, как:

— вяжущие;

— заполнители;

— пигменты.

В качестве вяжущих материалов используются строительная известь, гипс, цветной и белый портландцемент, шлакопортландцемент и известесодержащие гидравлические вещества. В том случае, если вместо цветных цементов используют обычный, необходимо, чтобы он был светлых тонов. Содержание сернистых соединений в шлакопортландцементах не должно превышать 2 %.

Заполнители для растворов могут быть представлены в виде кварцевого песка, крошки из камня различных пород, гравия, щебня, слюды, битого стекла и антрацита. Каменную крошку получают путем дробления гранита, мрамора, известняка и других пород. Гравий и щебень применяются для создания наборной фактуры.

Пигменты (сухие краски) служат для окрашивания смесей и растворов в различные цвета. Пигменты должны отличаться устойчивостью к воздействию света, щелочей и не быть токсичными. В качестве пигментов используются охра, графит, двуокись марганца, умбра, железный сурик, сажа и их смеси.

Подготовительные работы включают в себя удаление с поверхностей различного рода загрязнений, насекание и смачивание ее. Они зависят от вида материала, который использовался для кладки стен.

Кирпичные стены обметают метлой или веником. В том случае, если швы заполнены раствором, их выбирают на глубину не менее 15 мм.

Стены из бутового камня готовят к штукатурке следующим образом: швы кладки выбирают на глубину не менее 15 мм, а поверхности очищают стальными щетками.

Шлакобетонные поверхности необходимо насекать. Кроме этого, в них следует просверлить отверстия и установить в них пробки. Затем в пробки вбивают гвозди, по которым устраивают проволочное оплетение.

Для того чтобы на штукатурке не появлялись трещины, стыки разнородных поверхностей следует затягивать металлической сеткой. В том случае, если сетка отсутствует, можно применять проволочное плетение. Для его устройства необходимо через каждые 30–40 мм забить гвозди и оплести их проволокой.

Для подготовки поверхностей используются следующие инструменты.

Бучарда предназначена для ручной насечки поверхностей. Ее торцы снабжены 16–26 зубчиками пирамидальной формы или нарезкой в виде прямых лезвий.

Электромолотка служит для осуществления насечки механизированным способом. В качестве наконечников для нее используются зубчатка, зубило, бучарда.

Пескоструйный аппарат применяется для очистки поверхностей. Под давлением сжатого воздуха сухой песок подается из мундштука сопла на очищаемую поверхность двумя трубками, к одной из которых подведен шланг для подачи песка, а к другой — для подачи сжатого воздуха. Во время работы необходимо надевать на голову матерчатый чехол с респиратором и очками.

Перед тем как приступить к штукатурке, необходимо выполнить провешивание поверхностей и выравнивание по маркам и маякам, которые могут быть деревянными и гипсовыми. При провешивании используют отвес, уровень с правилом, водяной уровень.

Последовательность проведения провешивания

В углу стены на расстоянии 300–400 мм от потолка вбивают гвоздь на толщину штукатурки. К шляпке этого гвоздя привязывают шнур, который должен свободно свисать до пола. На стене чуть выше уровня пола вбивают второй гвоздь. Так же провешивают противоположный угол стены, вбивая при этом гвозди.

После этого натягивают шнур по шляпкам гвоздей. В том случае, если стена ровная, гвозди оставляют в ней. Если шнур касается поверхности, выступающий участок необходимо срубить.

Далее приступают к устройству марок и маяков. На каждый вбитый гвоздь наносят раствор или гипсовое тесто, ровняют его лицевую сторону на уровне шляпки гвоздя и обрезают с боков. Марки требуются для установки правила, которое закрепляют гипсом, гвоздями или зажимами. Под правило наносят раствор или гипс. После схватывания правило снимают с помощью молотка. Полоса раствора, которая остается на стене, называется маяком.

Для проведения данной работы необходимы штукатурная лопатка, сокол (деревянный или дюралюминиевый), полутерок, правило, теркагладилка, малка и др.

При осуществлении набрасывания следует набирать лопаткой с сокола необходимое количество раствора и набрасывать его в нужное место. Для нанесения пластичных растворов используют ковши и совки. Раствор можно наносить на поверхность намазыванием. Для этого на сокол кладут порцию раствора, приставляют сокол к поверхности стены, задирают раствор тыльной стороной лопатки и намазывают его. Нажимать на сокол следует с одинаковой силой, иначе полосы раствора будут иметь разную толщину.

Для разравнивания нанесенного раствора служат полутерок, правило, держало и малка. Чтобы производить работу с пола без помостей, следует держалом прижимать малку к маякам и за веревку тянуть ее вперед. Затирку производят вкруговую и вразгонку.

Для того чтобы затереть поверхность вкруговую, следует прижать терку плотно к поверхности накрывки и производить ею круговые движения против часовой стрелки. На бугорки, имеющиеся на поверхности, нажимают сильнее, на впадины — слабее. По мере трения происходит заполнение всех неровностей раствором и заглаживание накрывки.

Чтобы на поверхности не оставалось следов от круговых движений терки, необходимо произвести затирку вразгонку, которую выполняют по свежей затирке вкруговую. Терку очищают от раствора, плотно прижимают к поверхности и выполняют прямолинейные движения — взмахи, устраняя таким образом следы от затирки вкруговую.

Заглаживание осуществляют после того, как поверхность немного схватится. Гладилку ведут в вертикальном и горизонтальном направлениях. Для того чтобы не было швов и пропущенных мест, работу необходимо осуществлять с одинаковым нажимом. Лузги, усенки и фаски натирают обычными и фасонными полутерками, правилами или вытягивают шаблонами. Для того чтобы произвести натирку лузгов, следует обрабатываемый участок угла смочить водой и покрыть тонким слоем раствора. Затем приставляют полутерок и осуществляют им вертикальные движения. Натирку выполняют сначала с одной, затем с другой стороны угла.

Фаски натирают полутерком только по ранее подготовленному усенку, который необходимо в процессе затирания закруглить. Для вытягивания лузг, фасок и усенков по шаблону следует пользоваться маяками.

Дутики — небольшие бугорки на поверхности штукатурки. Они осыпаются от малейшего прикосновения и оставляют после себя пятнышко. Причина образования дутиков кроется в использовании для приготовления раствора невыдержанного известкового теста, в котором не погасились мелкие частицы. Процесс гашения продолжается в готовой штукатурке, в результате чего появляются дутики. При обнаружении дутиков их следует зачистить и нанести на то место, где они были, новый штукатурный раствор.

Отлупы могут появляться в результате оштукатуривания сырых поверхностей или их постоянного увлажнения. Для исправления данного дефекта необходимо высушить поверхность и переделать штукатурку.

Отслаивание можно рассматривать как следствие нанесения раствора на чрезмерно сухую поверхность или на пересохшие слои ранее нанесенного раствора.

Трещины появляются в результате применения жирных, плохо перемешанных растворов. Они могут образоваться от быстрого высыхания штукатурки, или нанесения толстых слоев за один прием медленно схватывающегося раствора, или же нанесения этих растворов тонкими слоями, но на еще не схватившийся предыдущий слой раствора.

Трещины в лузгах образуются от недостаточной подготовки мест соединений разнородных поверхностей (дерево с кирпичом или бетоном). Углы и стыки этих поверхностей до оштукатуривания должны находиться в закрытом виде. Деревянные пересушенные поверхности необходимо смачивать водой.

Помимо декоративных функций, облицовка печи плиткой выполняет и защитные функции: если печная кладка имеет маленькие щели и трещинки, плитка будет препятствовать проникновению дымовых газов в помещение.

В этой главе речь пойдет о компонентах для растворных смесей, которые используются в отделочных работах.

Цементно-песчаный раствор

Цементно-песчаный раствор применяется для устранения местных неровностей на облицовываемой поверхности, для укладки керамических, стеклянных, гипсовых плиток, карт ковровой мозаики из них, плит из природного камня, а также для заделки швов. Само название раствора говорит об ингредиентах, из которых он готовится. В состав раствора входят:

— портландцемент;

— строительный песок;

— вода.

Портландцемент

При приготовлении цементно-песчаных растворов для устранения местных неровностей и внутренней облицовки в качестве вяжущего материала используют серый портландцемент марок М400 или М500. В растворах для заделки швов — белый или цветной портландцемент тех же марок. В растворах для наружных облицовочных работ — сульфатостойкие цементы, т. к. они более морозостойки.

Портландцемент, реагируя на влагу (даже содержащуюся в воздухе), теряет свою активность, поэтому хранить портландцемент следует в сухом помещении, желательно в упаковке, предотвращающей его контакт с влагой.

Строительный песок

В качестве наполнителя при приготовлении цементно-песчаных растворов применяют строительный песок. Пески по происхождению могут быть горными, речными или морскими. Горные пески, благодаря шероховатой поверхности зерен (песчинок), обладают лучшим сцеплением с вяжущим веществом раствора. Речные и морские пески нередко содержат обломки раковин и известняковые вкрапления; кроме того, поверхность зерен (песчинок) гладкая, окатанная. Все это, вместе взятое, значительно снижает прочность растворов, приготовленных с использованием речных или морских песков.

В растворах для устранения местных неровностей и укладки плитки применяют крупнозернистый, а в растворах для заделки швов — мелкозернистый (размер зерен до 1 мм) просеянный песок.

Вода

Воду с вредными примесями использовать в качестве затвора не рекомендуется, т. к. могут возникнуть препятствия для нормального твердения вяжущего. Поэтому при приготовлении цементно-песчаных растворов используют обыкновенную водопроводную воду.

Глиняный раствор

Глиняные растворы применяются для облицовки печей и каминов керамической плиткой и изразцами. Для их приготовления используются:

— глина;

— заполнители;

— вода.

Глина

Вообще глина как вяжущее вещество при обработке поверхностей используется крайне редко из-за невысокой прочности глиняных растворов. Применение глины для приготовления растворов для облицовки печей и каминов обусловлено тем ее качеством, что при повышенных температурах глина набирает прочность, в то время как другие вяжущие (например, цемент или известь) ее снижают. По своему составу глины делятся на жирные (с большим содержанием глинистых минералов), нормальные и тощие (с малым содержанием глинистых минералов, но большим содержанием песчаных частиц). Для приготовления растворов для облицовки печей и каминов подходят все глины, разным будет лишь количество вводимого в раствор заполнителя.

Заполнители

В качестве заполнителей при приготовлении используется строительный песок, сечка соломы, опилки, стружка.

Вода

Так же как и при приготовлении цементно-песчаных растворов, не допускается применение воды с вредными примесями. Возможно использование обычной водопроводной воды.

Мастики

Мастики — это пластичные смеси, получаемые из органических или синтетических связующих, минеральных или пылевидных наполнителей и различных добавок, улучшающих качество мастик.

Мастики, используемые для облицовочных работ, делятся на две большие группы:

— мастики, которые готовят на рабочем месте непосредственно перед началом работ;

— мастики заводского приготовления, которые продаются в готовом виде.

В качестве связующих в мастиках первой группы используют битумы и полимеры по отдельности либо одновременно. Таким образом, различают битумные, казеиновые, гипсовые, полимерные и битумно-полимерные мастики.

Битумы

Битумы представляют собой твердые либо вязкопластичные вещества черного цвета. Битумы по назначению подразделяются на строительные, кровельные и дорожные. Для приготовления битумных мастик предпочтение отдается строительным нефтяным битумам марок БН 50/50, БН 70/30 и БН 90/10. Первое число в маркировке обозначает температуру размягчения, т. е. температуру, до которой необходимо разогреть битум для использования его в приготовлении битумных мастик.

Основные физические свойства битумов (и мастик из них):

— гидрофобность (несмачиваемость водой);

— водостойкость;

— морозостойкость;

— пластичность.

Казеиновый клей

На основе казеинового клея (в порошке) готовят казеиновую и казеиновоцементную мастики, для этой цели выпускается три марки клея: «Обыкновенный» (ОБ), «Особый» (В-105) и «Экстра» (В-107). Казеиновый клей представляет собой порошок серого цвета, по составу однородный, со специфическим запахом.

Гипсовое вяжущее

На его основе готовят гипсовую мастику (гипсовый раствор). Гипсовые вяжущие представляют собой порошкообразную массу белого цвета. По степени помола различают гипсовые вяжущие грубого, среднего и тонкого помола. При изготовлении гипсовой мастики для производства облицовочных работ используют гипсовые вяжущие всех марок (от Г-2 до Г-25), но обязательно тонкого помола. Степень помола определяется по прохождению гипсовых вяжущих через сито с размерами ячеек 0,2 х 0,2 мм, тонкий помол практически не дает остатка на сите.

Гипсовые вяжущие очень гигроскопичны, поэтому во избежание их спекания их хранят в местах, недоступных для влаги.

Полимеры

Полимеры, используемые при приготовлении полимерных мастик для облицовочных работ, условно можно разделить на термопластичные (дисперсия ПВА, инденкумароновые полимеры), термореактивные (эпоксидные полимеры) и органические (масляные лаки, смолы, олифы). В качестве наполнителя при приготовлении мастик используют портландцемент марок М400 и М500, асбест, тальк и известняковую муку. Добавками, улучшающими качество мастик, могут служить резиновый клей, кумароновая смола, канифоль, скипидар.

Клеи

Все клеи, используемые при облицовочных работах, синтетические, промышленного производства; они продаются в готовом виде.

Заполнители для швов

Для заделки швов можно использовать как растворы, так и мастики. Что касается готовых изделий, то производители стройматериалов предлагают для этой цели специальную затирку для швов.

После тщательной подготовки поверхности, предназначенной под облицовку, производится ее разметка и провешивание (определение и закрепление прямых горизонтальных и вертикальных линий).

Для вертикального провешивания на верхнем уровне облицовки на расстоянии 30–40 см от угла примыкающей стены вбиваем гвоздь 1, шляпка которого должна выступать над поверхностью на толщину облицовки (7–15 мм — толщина плитки плюс толщина подстилающего слоя). К шляпке привязываем отвес и по нему определяем толщину облицовки внизу, где на расстоянии 20–25 см от пола вбиваем гвоздь 2, шляпка которого должна касаться отвеса. Затем между этими гвоздями натягиваем шнур.

Аналогичную операцию проводим на другой стороне стены. Точку для верх него гвоздя 3 определяем с помощью гибкого уровня, использующего закон сообщающихся сосудов (рис. 39) . Нулевое деление (уровень воды) одной из визирных трубок уровня совмещаем с гвоздем 1, тогда нулевая отметка (уровень воды) другой визирной трубки покажет место для гвоздя 3. Эту операцию удобнее производить вдвоем. С помощью отвеса, привязанного на гвоздь 3, находим точку для установки гвоздя 4 (аналогично гвоздю 2). Между гвоздями 3 и 4 также натянем причальный шнур.

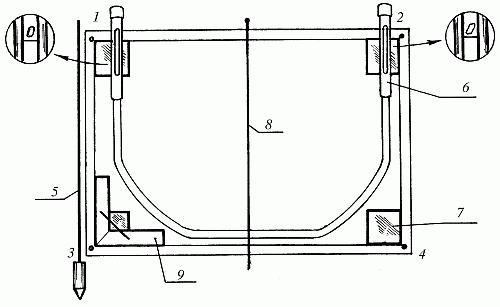

Рис. 39. Провешивание стен и установка маяков: 1–4 — гвозди; 5 — отвес; 6 — гибкий уровень; 7 — маячные плитки; 8 — шнур-причалка; 9 — угольник

Вертикальность будущих рядов определена. Причальные шнуры, натянутые между гвоздями 1–2 и 3–4, позволят вам контролировать прямолинейность вертикальных стыков при укладке плиток.

Для провески по горизонтали по углам на уровне нижнего ряда также с помощью гибкого уровня устанавливаем маячные плитки. По верхнему краю маячных плиток натягиваем шнур-причалку — он позволит в ходе облицовки контролировать прямолинейность горизонтальных стыков. Маячные плитки после завершения облицовки вырубим и заменим плитками на растворе.

Перпендикулярность между вертикальной провеской и шнуром-причалкой проверяем при помощи угольника.

Для начала проверим горизонтальность поверхности, используя строительный уровень и двухметровую рейку. Отклонение поверхности от горизонтали не должно превышать 50 мм. Если отклонение больше предела, то на полу укладываем подушку из цементно-песчаного раствора, которая устранит наклон пола. После затвердения растворной подушки, приблизительно через сутки, можно приступать к дальнейшей разметке горизонтальной поверхности.

Теперь следует закрепить отметки уровня укладываемого пола по периметру стен: строительный уровень устанавливаем на рейку, добиваемся положения воздушного пузырька на нулевом уровне и на каждой стене проводим черту. Для постоянного контроля за горизонтальностью укладываемого пола в углах помещения на гипсовом растворе устанавливаем маячные плитки, выверив перпендикулярность двух смежных рядов по угольнику; если облицовываемая поверхность имеет большую площадь, то для удобства между угловыми маяками установим промежуточные (рис. 40) .

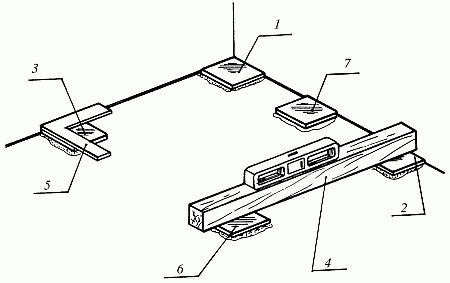

Рис. 40. Разметка горизонтальной поверхности и установка маяков: 1–3 — угловые маячные плитки; 4 — деревянная рейка; 5 — угольник; 6–7 — промежуточные маячные плитки

По краям маячных плиток натянем шнур-причалку. Маячные плитки по окончании настилки всего пола удалим и заменим плитками на растворе.

После разметки и установки маячных плиток поверхность пола обильно смачиваем водой и оставляем на 5–6 часов (к началу облицовочных работ полы должны остаться влажными, но без видимых скоплений воды). Эту операцию производим только в том случае, если укладка плиток осуществляется на цементно-песчаном растворе.

При укладке плиток на мастике или клее поверхность должна быть абсолютно сухой.

Подготовку плиток одного размера начнем с сортировки по тону и качеству: отличающиеся по тону будем укладывать в нижние ряды, а дефектные (со сколами, выбоинами, трещинами, дефектами глазурованного слоя) оставим на заготовку неполномерных плиток для укладки в углах. Затем с помощью линейки разметим поверхность под облицовку (не забывая про толщину стыков), просчитаем количество целых плиток и количество и параметры неполномерных плиток для каждого ряда.

Раскрой неполномерных плиток производим плиткорезом или стеклорезом по глазурованной стороне, раскалывая их затем по линии надреза о деревянный брусок. Облицовка видимых поверхностей печи — задача не из легких, но, справившись с ней, вы сможете получить отличный результат. Учитывая возможности дизайнерских решений, мы дадим несколько рекомендаций по облицовке плиткой в частности и плиточным работам в целом.

Для облицовки пригодны термостойкие плитки, покрытые глазурью. Наиболее прочными из них считаются рифленые плитки из каолиновых глин. Также хорошо использовать декоративные профилированные плитки. Помимо обычных растворов, для крепления плитки применяются разнообразные термостойкие мастики, которые появились в последнее время.

Можно также вести облицовку печи на растворе со следующим составом: 1,5 ведра песка, 0,5 ведра глины, 0,5 ведра цемента, 1,5 л клея «Латекс» или «Бустилат», около 1/4 ведра измельченного асбеста.

Сам процесс облицовки печи несколько отличается от традиционной укладки плитки на стену. Дело в том, что глиняный раствор не может надежно прикрепить плитку к постоянно нагревающейся стенке печи, поэтому для облицовки приходится применять некоторые дополнительные приспособления.

Способ первый. В кирпичной кладке просверливают отверстия для гвоздей или шурупов с большими шляпками. Каждый гвоздь прижимает углы четырех плиток. Чтобы гвозди не выступали над облицовочной поверхностью, на углах плитки делают фаски. Гвозди и плитку закрепляют глиняным раствором.

Способ второй. В процессе кладки в вертикальные швы замуровывают алюминиевые полоски с отверстиями, которые служат крепежными приспособлениями для плитки. По окончании кладки к ним болтами прикручивают тавровый алюминиевый профиль и металлические уголки, на которых и будет держаться плитка. Ее кладут, начиная снизу, заполняя пространство между плиткой и поверхностью стены глиняным раствором с щебнем.

Облицовка четырехгранных колонн

Для того чтобы облицовка колонн происходила быстрыми темпами, но при этом не страдало бы качество, на противоположных гранях при помощи отвеса устанавливаем маячные рейки, закрепляя их дуговыми рейкодержателями (рис. 41) . Если на момент облицовки колонны полы не настелены либо кладка будет производиться не от пола, то на уровне отметки начала кладки закрепляем опорную рейку. Кладка каждой стороны колонны должна быть симметричной, поэтому облицовку начинаем строго с центра, по краям при необходимости устанавливаем симметричные неполномерные плитки. В остальном техника облицовки колонн полностью соответствует технике облицовки стен.

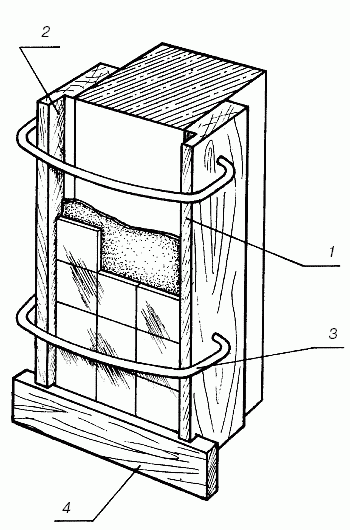

Рис. 41. Облицовка четырехгранных колонн: 1 — маячные рейки; 2 — четверть; 3 — дуговые рейкодержатели; 4 — опорная рейка

Облицовка многогранных колонн

Перед началом работ по облицовке многогранных колонн необходимо изготовить два одинаковых разборных шаблона. Для закрепления нижнего шаблона соорудим дощатую рамку. Вначале закрепим верхний шаблон, ориентируя его по горизонтали с помощью строительного уровня. Отвесом произведем провеску по каждому ребру колонны, определив таким образом положение нижнего шаблона, и зафиксируем ребра будущей облицовки причальными шнурами. Укладку плитки ведем так же, как при облицовке четырехгранных колонн.

Облицовка круглых колонн

Облицовку круглых колонн будем осуществлять картами ковровой мозаики. Колонны провешиваем по вертикали отвесом, отклонения от вертикали заделываем цементно-песчаным раствором. После твердения раствора поверхность колонны и тыльную сторону ковриков грунтуем 10 %-ной дисперсией ПВА, затем шпателем наносим тонкий слой мастики или клея, коврик прикладываем верхней стороной к колонне, выверяем по отвесу вертикальность его боковой кромки, прижимаем к стене всей плоскостью и разглаживаем.

Следующие коврики укладываем аналогичным образом. Если длина окружности колонны не кратна длине коврика, то последний в ряду коврик будет неполномерным.

При укладке карт ковровой мозаики во втором и последующих рядах необходимо очень точно совмещать линии стыков плиток в верхних и нижних ковриках — это обеспечит вертикальность укладки.

Наружная облицовка стен

Работы по облицовке наружных поверхностей лучше всего производить в теплое время года. Влажность облицовываемой поверхности не должна превышать 8 %.

Стену перед облицовкой тщательно очищаем от пыли, грязи, потеков цементного раствора, оставшегося от строительных работ, провешиваем и смачиваем водой. Приемы укладки плиток соответствуют приемам облицовки стен внутри помещений.

Облицовка печей и каминов

Если в вашем доме имеется печь или камин, то они будут выглядеть более привлекательно, если их облицевать, а не побелить или покрасить. Помимо эстетического эффекта, облицовка печей и каминов значительно увеличивает их теплоотдачу. Для облицовки печей и каминов используют изразцы и керамическую плитку. Облицовка изразцами производится непосредственно в процессе сооружения печи или камина, и квалифицированно сделать ее сможет лишь печник; облицовку керамической плиткой вполне под силу сделать самостоятельно. Для этой цели используем керамическую плитку для облицовки пола квадратной или прямоугольной формы, любого размера, толщиной 6 мм.

Плитка должна обладать высокими термостойкими качествами и иметь глазурованную лицевую поверхность. Кроме того, нам понадобятся фасонные детали: карнизные, плинтусовые и для заделки углов.

Существует два способа облицовки печей и каминов.

Первый способ

В вертикальные швы кладки печи (камина) вводим алюминиевые полоски с отверстиями. К полоскам на болтах крепим алюминиевый тавровый профиль или уголок, а керамические плитки укладываем между металлическими элементами. Пустое пространство, образовавшееся между плитками и печной (каминной) кладкой, заполняем глиняным раствором (рис. 42 ).

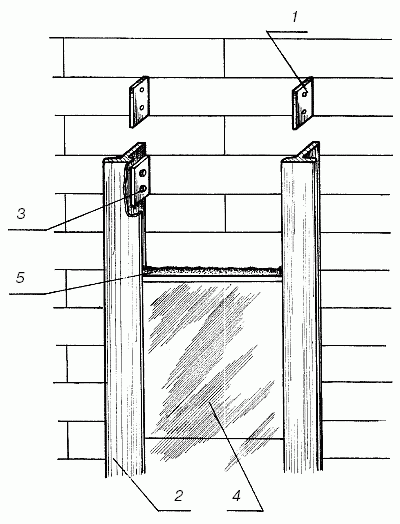

Рис. 42. Облицовка печей и каминов с применением алюминиевых элементов: 1 — алюминиевые полоски с отверстиями; 2 — алюминиевый тавровый профиль (или два уголка); 3 — болты; 4 — керамическая плитка; 5 — глиняный раствор

Как видим из описания технологического процесса, данный способ применим лишь при условии идеальной вертикальности швов кладки (проверяется с помощью отвеса). Если вертикальные швы имеют отклонения, то используем другую технологию.

Второй способ

Данный способ полностью соответствует облицовке стен на цементно-песчаном растворе: та же техника подготовительных работ, разметки и провешивания поверхности; те же приемы укладки плиток и заделки швов. Однако здесь будет уместным напомнить о том, что цементно-песчаный раствор имеет обыкновение под действием высоких температур терять свою прочность. Поэтому при облицовке печи (камина) вторым способом будем использовать глиняно-цементный раствор. В процессе укладки плитки стыки (или швы) заполняют раствором лишь наполовину. Это не только сокращает время и обеспечивает равномерность высыхания растворной прослойки, но и позволяет оформить стыки декоративно. Через 2–3 дня после окончания кладки производят заделку швов. Для этого порцию пластичного цементного раствора накладывают на резиновый шпатель и движениями вдоль и поперек шва замазывают углубления между плитками. Заделку швов при облицовке элементов встроенной мебели и бассейнов производим специальной затиркой для швов.

Облицовочная плитка из стекла

Область применения облицовочной плитки из стекла та же, что и плиток из керамики: стены и полы в кухне, ванной комнате, душевых и пр. А вот в технологии производства облицовочных работ имеется ряд особенностей.

Стекло — материал очень гладкий, поэтому для улучшения сцепления плитки с клеящей прослойкой приготовим необычный «бутерброд»: тыльную поверхность плитки намажем жидким стеклом или горячим битумом (если плитка непрозрачная) и присыпем крупнозернистым строительным песком. После высыхания плитка готова к применению. Для укладки стеклянной плитки подойдут клеи и мастики, предназначенные для керамической плитки, неприемлем только обычный цементно-песчаный раствор (за исключением «Пенодекора»). На этом различия в технологии облицовки стеклянной плиткой с технологией облицовки плиткой керамической исчерпаны: порядок подготовки, разметки и провешивания поверхности, а также приемы укладки плитки и контроля за качеством облицовки в обоих случаях одинаковы. Укладку карт ковровой мозаики из стеклянных плиток осуществляем в полном соответствии с укладкой карт ковровой мозаики из плитки керамической.

Облицовочная плитка из поливинилхлоридного материала

В бытовых условиях плитки из поливинилхлоридного материала используют в основном для облицовки пола в вестибюлях, кухнях, жилых помещениях, крайне редко для облицовки стен. Технология производства облицовочных работ поливинилхлоридной плиткой существенно отличается от технологии облицовки плиткой керамической. В первую очередь подготовим поверхность, предназначенную под облицовку: ее необходимо очистить от пыли и грязи, обезжирить и очень хорошо просушить. Затем с помощью строительного уровня проверяем горизонтальность пола, при необходимости корректируем его цементно-песчаным раствором. Используя двухметровую рейку, определим местные неровности (они не должны превышать 2 мм, т. к. плитки из поливинилхлорида подвержены деформации) и исправим их.

Следующий этап в подготовке — грунтовка поверхности раствором битума (битум — 1 часть, бензин — 3 части). После полного высыхания грунтовочного слоя (через 8–10 часов) приступаем к разметке поверхности пола.

Помимо вышеназванных преимуществ облицовки плиткой, изразцы также увеличивают теплоемкость печи. Их изготавливают из огнеупорной глины или ее смеси с кварцевым песком.

Изразцы устанавливают и закрепляют одновременно с кирпичной кладкой. Сначала их отбирают по цветовым оттенкам и назначению (угловые, карнизные и пр.), после чего производят подгонку, выбирая в качестве образца изразец идеальной формы. Изразцы подрубают при помощи стальной полоски. Ее устанавливают на острое ребро на задней кромке изразца, затем наносят сильные короткие удары по полоске, стесывая заднюю часть кромки.

Переднюю часть стесывают при помощи легкого постукивания, чтобы не повредить глазурованную поверхность. После этого кромки шлифуют, удаляют наплывы глазури по краям и слегка скашивают с глазурованной стороны. Подгонка осуществляется параллельно с предварительной сборкой всей стенки насухо, без раствора. Подогнанные изразцы горизонтальными рядами скрепляют между собой и печной стенкой, начиная с нижнего ряда, который предварительно выкладывают насухо. Перед окончательной укладкой изразцы на некоторое время опускают в воду.

Облицовку начинают с установки двух угловых изразцов, выверяя при помощи отвеса, правила и угольника вертикальность и горизонтальность их положения. Принцип закрепления изразцов в кладке и между собой показан на рис. 43 . Сквозь отверстия румп по вертикали пропускается отрезок обожженной проволоки диаметром 4–5 мм, длина которого равна длине изразца.

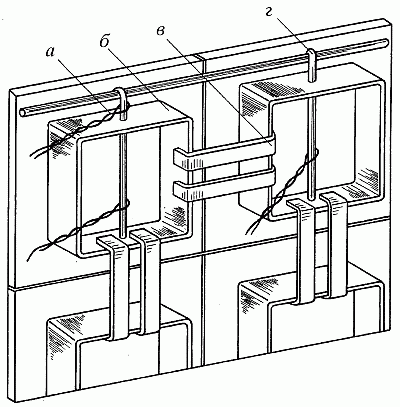

Рис. 43. Скрепление изразцов: а — проволока; б — румпа; в — скобы; г — проволочный штырь

Концы проволоки загибают и приматывают к ним более тонкую мягкую проволоку. Ее также приматывают и к середине отрезка. Все концы тонких проволок скручивают между собой и заделывают в кладке. Для более надежной фиксации изразцов на ребрах румп укрепляют скобы из 2миллиметровой полосной стали, скрепляя их в горизонтальных и вертикальных рядах. Печную кладку ведут вплотную к изразцам, а пространство под румпой заполняют глиняным раствором с мелким щебнем, так чтобы не оставалось воздушных прослоек.
