«Камин» в переводе с латинского означает «очаг». Он представляет собой каменную нишу с выложенным в ней костром, дым от которого отводится через специально оборудованный для этой цели канал. По сравнению с отопительными печами коэффициент теплоотдачи каминов составляет всего лишь 15–20 %, поэтому полностью заменить печь камины не могут.

В наши дни камины служат, как правило, не для отопления, а для украшения жилых помещений, создания комфорта и уюта. Они создают в жилище особую атмосферу спокойствия. Такое изменение функционального назначения каминов позволило строителям изобрести конструкции, которые не только прекрасно вписываются в интерьеры комнат, но и сравнительно просты в исполнении, так что их строительство стало под силу большинству мастеров-любителей.

Принцип работы камина основан на излучении теплоты от горящего топлива и разогретых стен топочного пространства, а также на быстрой отдаче лучистого тепла. В отличие от устройства печи конструкция камина не предусматривает наличия петлевых дымооборотов, поэтому горячие газы, не встречая на своем пути никакого препятствия, напрямую выходят в дымовую трубу.

Камин не аккумулирует теплоту, вследствие чего обладает малой теплоемкостью. Греет он в основном только во время горения топлива. При этом он начинает отдавать тепло сразу, поэтому обеспечивает быстрый обогрев холодного помещения. Кроме того, камин способствует перемещению воздуха, а следовательно, и вентиляции комнаты, в которой он установлен. Благодаря этому воздух не застаивается, что препятствует образованию сырости. Для того чтобы камин быстро прогревался и начинал излучать теплоту, его стены рекомендуется делать массивными.

Открытый камин должен располагаться в центре помещения, чаще всего гостиной, столовой, реже спальни. При выборе места для его установки следует учесть тот факт, что камин, хотя и создает сквозняки, сам их «не любит», поэтому размещать его необходимо в стороне от дверных и оконных проемов.

Перед камином следует оставить достаточно свободного пространства, где могли бы разместиться отдыхающие. Сам камин не должен загораживать проходы. С эстетической точки зрения не рекомендуется устанавливать непосредственно над камином ярко горящие светильники, потому что на их фоне горящий в камине огонь будет выглядеть не так эффектно, как хотелось бы. Низкий тепловой КПД камина объясняется тем, что при топке в его открытый проем попадает в 10–20 раз больше воздуха, чем это необходимо теоретически. Воздух уносит в атмосферу значительную часть теплоты. К сожалению, это явление сохраняется даже в модернизированных вариантах каминов.

Исторически камины первыми пришли на смену открытому очагу и переняли от него некоторые достоинства и недостатки. К несомненным достоинствам камина относится, конечно же, доступный для наблюдения огонь, украшающий интерьер помещения, особенно в вечерние часы. Так как камин обладает малой теплоемкостью, растопить его можно довольно быстро, поэтому он обычно используется в качестве средства отопления в периодически посещаемых помещениях гостиниц, турбаз, комнатах отдыха в банях и саунах, а также в садовых домиках.

Среди недостатков камина необходимо назвать следующие: во-первых, он быстро остывает, как только в нем полностью сгорает топливо; во-вторых, в случае необходимости длительного обогрева камин приходится топить непрерывно, а это очень неудобно. К тому же даже во время топки он обогревает только видимую зону, поэтому у сидящего рядом человека обращенные к камину части тела подвергаются перегреву, а расположенные с теневой стороны не обогреваются совсем.

Попытки усовершенствования конструкции камина с целью повышения его теплоотдачи предпринимались еще в XVII веке, когда в России был создан камин со встроенным в топливник вентиляционным калорифером (рис. 80, в) . Он представлял собой глухую коробку (1), снабженную патрубками для входа холодного (2) и выхода нагретого (3) воздуха. В результате нагрева приточного воздуха часть вырабатываемой таким камином теплоты утилизировалась, что способствовало некоторому повышению теплового КПД.

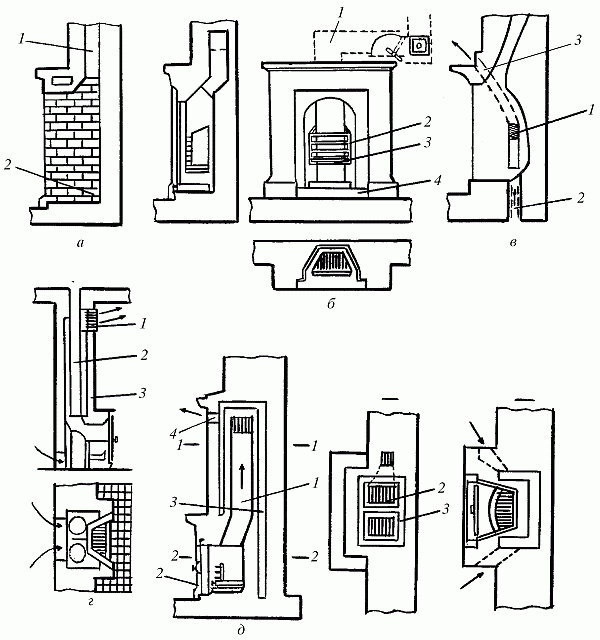

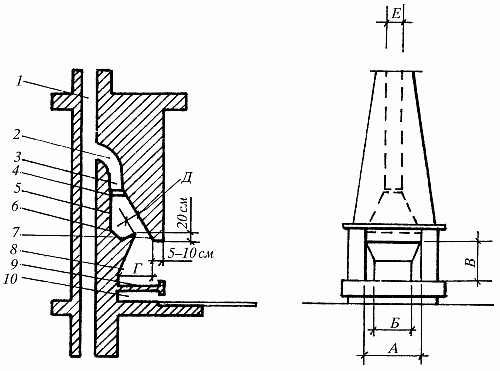

Рис. 80. Камины и каминопечи: а — камин: 1 — дымовая труба; 2 — под; б — камин с чугунной решеткой: 1 — дымовая труба; 2 — решетка; 3 — таган; 4 — под; в — камин с воздушным калорифером: 1 — коробка; 2, 3 — входной и выходной воздушные патрубки; г — камин с трубой: 1 — душник; 2 — дымовая труба; 3 — воздушный канал; д — печь-камин: 1 — подъемный газоход; 2 — топочная дверка; 3 — опускной газоход; 4 — душник

Позднее камины начали оснащать дымооборотами, превратив их тем самым в каминопечи (рис. 80, г) , которые первоначально снабжали дымооборотами, изготовленными из металлических насадных труб. Насадная дымовая труба (2) проходила внутри воздушного канала (3). Циркулировавший наружный или комнатный воздух, поднимаясь вдоль раскаленной трубы, нагревался и через жаровой душник (1) попадал в помещение. Такая конструкция имела два недостатка: насадная труба обладала малой теплоемкостью, а в результате сильного ее разогрева при топке печи воздушная пыль пригорала на ее поверхности.

На рис. 80, д изображена печь-камин с кирпичными дымооборотами. Продукты сгорания в ней проходят сначала через подъемный (1), потом через опускной (2) газоход (разрез 1–1), а затем направляются в дымовую трубу. Газоходы со всех сторон окружены каналами с циркулирующим воздухом (3). В нижнюю часть этих каналов (разрез 2–2) поступает холодный, а через душник (4) выходит нагретый воздух. Стенки каналов (3), заключенные в стальные футляры, выкладываются в четверть кирпича. Дальнейшие модернизации каминопечей еще более приблизили их конструкцию к печной.

Основным отличием камина от печи является большое сечение топочного отверстия, что с технической точки зрения имеет следующие недостатки: во-первых, в топливник проникает большое количество избыточного воздуха; во-вторых, иногда из-за каких-либо случайных причин происходит временное опрокидывание тяги.

Для того чтобы устранить недостатки, камины начали оснащать двойными дверками (рис. 80, д) , которые перекрывали все сечение камина, причем наружная дверка выполняла декоративную функцию, а внутренняя, снабженная поддувальными отверстиями, была рабочей. Топка, как правило, производилась при открытой наружной и закрытой внутренней дверке. Камин также можно было топить и с двумя открытыми дверками.

Таким образом, в результате длительного усовершенствования конструкции каминов к настоящему времени определились три основные их разновидности:

— закрытые или встроенные в капитальные стены;

— полуоткрытые или пристроенные к стене;

— открытые или свободно стоящие.

Конструкция закрытого камина показана на рис. 81, а . Топочное пространство такого камина, так же как и дымоход, утоплено в массиве стены. Закрытый камин удобен тем, что он не занимает полезной площади помещения.

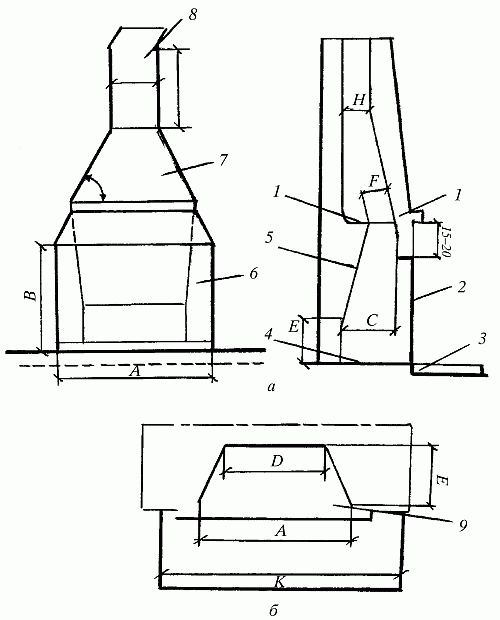

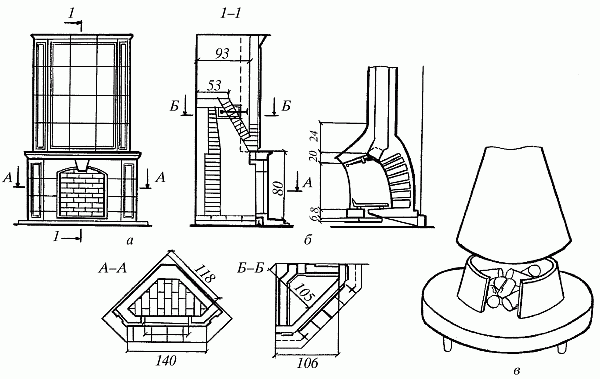

Рис. 81. Конструкции каминов: а — закрытый; б — полуоткрытый; в — открытый

На рис. 81, б изображены полуоткрытые камины, пристроенные к стене. Дымоходы от этих каминов могут быть проложены внутри стены или пристроены к ней, но не связаны с ее конструкцией.

Наиболее выразительными в эстетическом отношении являются полностью открытые камины (рис. 81, в) . К тому же они сравнительно просты в исполнении. В отличие от встроенного в стену камина теплота от открытых каминов распространяется во все стороны.

Однако, наряду с несомненными достоинствами, следует назвать также и ряд недостатков открытого расположения каминов. По сравнению с другими типами открытый камин занимает гораздо большую площадь в помещении. К тому же тем, кто решил построить такой камин в своем загородном доме, придется предпринять дополнительные меры противопожарной без опасности.

При выборе конструкции камина следует также правильно подобрать его размер в соответствии с площадью помещения (табл. 3 и 4) .

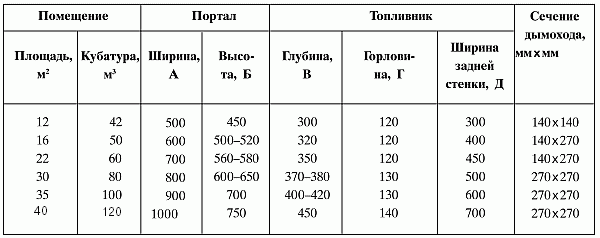

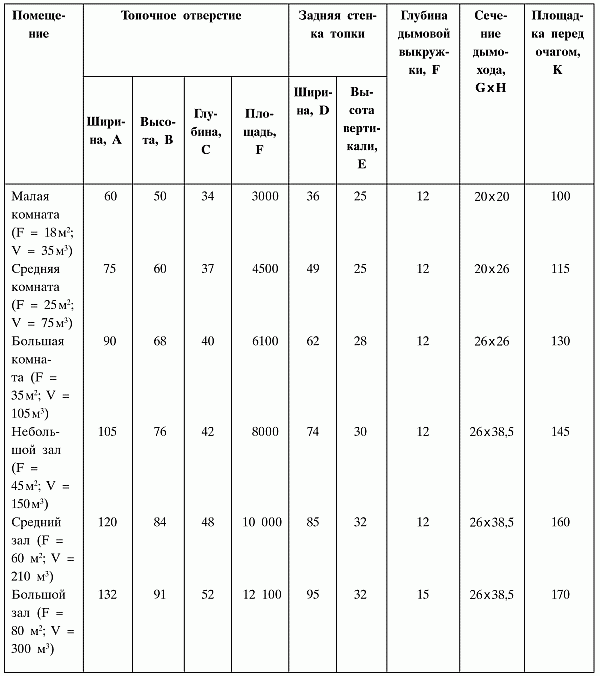

Таблица 3. Размеры каминов (мм) в зависимости от площади помещения

Таблица 4. Конструктивные размеры (см) закрытых и полуоткрытых каминов при высоте дымовой трубы 10 м

В зависимости от способа подачи тепла в помещение все камины можно подразделить на камины с чистым излучением (старогерманский) (рис. 82) и с излучением и дополнительным конвективным подогревом воздуха (рис. 83) .

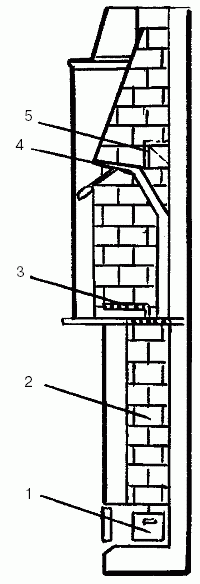

Рис. 82. Камин с чистым излучением (старогерманский): 1 — зольник; 2 — золовой канал; 3 — решетка топливника; 4 — заслонка; 5 — отверстие для чистки газохода

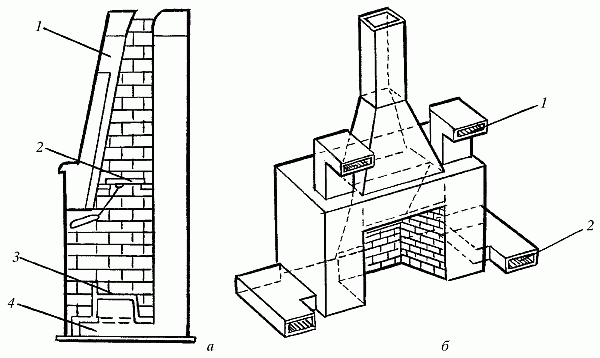

Рис. 83. Камины с подогревом воздуха: а — с калорифером: 1 — выход нагретого воздуха; 2 — дымовая заслонка; 3 — решетка; 4 — вход холодного воздуха; б — с каналом для нагрева приточного воздуха: 1 — выход нагретого воздуха; 2 — вход холодного воздуха

В каминах первого типа эффект излучения усиливается за счет установки задней и боковых стенок под наклоном. Кроме того, чтобы увеличить излучение, применяют так называемые зеркальные отражатели — листы нержавеющей стали, которыми закрывают наклонные стенки.

В каминах второго типа боковые и задняя стенки выполняются двойными. Воздух в них нагревается за счет естественной циркуляции (конвекции) во внутреннем кожухе.

С целью повышения обогревательной способности разработаны комбинированные конструкции, состоящие из обычного радиационного камина и отопительной печи. Возможно также сочетание камина с водяным отоплением. Для этого на задней стенке топки устанавливают водяные нагревательные элементы (радиаторы), по которым циркулирует вода из системы отопления. Такая конструкция предусматривает наличие в топке камина колосниковой решетки, на которой сжигается топливо.

Как уже указывалось выше, камины с чистым излучением обладают небольшим тепловым КПД. Для повышения теплопроизводительности камина были разработаны конструкции с дополнительным нагревом приточного воздуха. В таком камине задняя и боковая стенки топочного пространства окружены полостью, которая на уровне пола комнаты имеет закрывающиеся жалюзи — отверстия для забора воздуха. Входящий в них воздух направляется в наиболее нагретые участки топочного пространства, откуда, уже теплый, поступает в помещение через выпускное отверстие, устроенное в верхней части кожуха. Эту полость рекомендуется изготавливать в виде короба из стального листа с присоединительными элементами для входного и выходного воздушных отверстий (рис. 83, б) .

Однако описанная конструкция имеет серьезный недостаток: при соприкосновении нагреваемого воздуха с раскаленной кладкой содержащаяся в нем пыль пригорает к ее поверхности. Поэтому отопление лучше проводить не циркуляционным, а приточным атмосферным воздухом.

В Великобритании, где широкое распространение получили камины с воздушным обогревом, специалисты провели исследования по сравнению эффективности каминов обычной конструкции и с дополнительным воздушным подогревом. В ходе исследований было установлено, что в обычных каминах используется всего лишь 15–18 % теплоты, выделяемой сожженным топливом, а в каминах с воздушным подогревом этот показатель увеличивается в среднем в 2 раза и достигает 36 %, причем примерно третья часть от этого количества передается за счет циркуляции воздуха.

В конструкциях с воздушным подогревом нередко отсутствует дымовой карниз, а топочное пространство пирамидально уменьшено до соединения с расположенной над ним дымовой трубой. При этом создается некоторая опасность задувания топочных газов в помещение.

На рис. 84 изображены камины с боковым расположением дымового канала, при котором уменьшается опасность опрокидывания тяги в камине и задувания газов в отапливаемое помещение (рис. 84, б) .

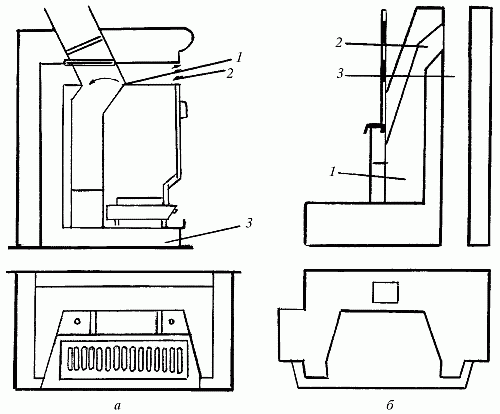

Рис. 84. Камины с боковым расположением дымового канала: а — угольный: 1 — перекидной клапан; 2 — выход нагретого воздуха; 3 — вход холодного воздуха; б — дровяной: 1 — камин; 2 — соединительный газоход; 3 — дымоход

Помимо обычного камина, который отапливается дровами, в Англии распространены камины для сжигания угля (рис. 84, а) . Глубина топочного пространства такого камина составляет 25 см, ширина — 45 см, а высота — 70 см. Уголь сжигается в футерованной топке на колосниковой решетке, под которой находится коробка для золы. Ночью камин может работать на малом огне, с закрытой заслонкой приточного воздуха. Для уменьшения сквозняков конструкция камина предусматривает подачу в камин наружного атмосферного воздуха по каналу, проложенному под полом. Одна часть приточного воздуха через колосниковую решетку попадает в топочное пространство, а другая — в воздухонагревательные каналы. Поступление в камин воздушных потоков регулируется специальными жалюзи.

Наибольшее распространение получили закрытые камины, встроенные в стену. Конструкция одного из них приведена на рис. 85 . Камин состоит из декоративного обрамления, или портала, и топочного пространства (9), которое, в свою очередь, включает днище очага (4), заднюю (5) и боковую (6) стенки, дымовые коробки (7) и трубу (8).

Рис. 85. Камины с боковым расположением дымового канала: а — угольный: 1 — перекидной клапан; 2 — выход нагретого воздуха; 3 — вход холодного воздуха; 4 — днище очага; 5 — задняя стенка; 6 — боковая стенка; 7 — дымовая коробка; 8 — труба б — дровяной: 9 — топочное пространство

Площадку перед порталом выкладывают из огнеупорного или обычного красного кирпича с расшивкой швов. Ширина площадки, начиная от фронта портала, должна быть не менее 50 см, а с боков — перекрывать отверстие на 20 см и более. Площадка имеет не только противопожарное назначение, но и выполняет декоративную функцию, поэтому ее кромки можно обшить деревянными наличниками. Покрытие площадки железным листом уступает кирпичной кладке не только в эстетическом, но и противопожарном отношении. После завершения кладки внутренней конструкции и перед настилкой пола сооружают декоративный кожух портала.

Камин можно обрамлять строгими мраморными плитами, деревом с медными наличниками, обычным кирпичом, изразцовыми и керамическими плитками, грубо отесанным природным камнем. В последнее время получило распространение обрамление каминов кованым железом и анодированным металлом. Кожух определяет не только внешний вид камина, но также форму и размеры топочного отверстия.

Топочное отверстие имеет вид прямоугольника. Его высота равна 2 /3–3/4 ширины, причем меньшее значение относится к крупным каминам, а большее — к малогабаритным. Площадь отверстия должна составлять 1/45–1/65 площади помещения, а площадь отверстия быть в 8–15 раз больше площади сечения дымовой трубы.

Глубина топочного пространства не больше 1/2–2/3 высоты топочного отверстия. Если выложить топку большей глубины, значительная часть излучаемой теплоты будет поглощаться стенками топки, а значит, не попадет в помещение. Если же топка получится слишком мелкой, пламя камина будет чрезмерно охлаждаться, в результате чего качество сжигания топлива ухудшится и камин начнет дымить.

Днище топочного пространства и нижнюю часть задней и боковых стенок рекомендуется выкладывать из огнеупорного кирпича на шамотном растворе.

При расположении камина на верхнем этаже здания следует позаботиться о защите междуэтажного перекрытия от нагрева, особенно в том случае, если оно выложено из деревянных балок. Лучше всего устроить под днищем камина прослойку для циркуляции воздуха. Такое устройство подходит для каминов, в которых дрова укладываются на специальную переносную решетку, устанавливаемую на днище топки. Если колосниковая решетка в камине заделана в днище топки, изолирующей прослойкой служит сам канал, подающий воздух под решетку (к топливу). Деревянную стену, к которой прилегают задняя стенка топки и дымоход камина, необходимо защитить кирпичной разделкой толщиной в целый кирпич.

Для того чтобы предотвратить выпадение поленьев или угля из камина, можно с внешней стороны топки установить барьерную решетку. Для облегчения растопки камина и предотвращения задувания дыма в помещение в ветреную погоду устраивают подвижные металлические шторы, которые располагают сверху или с боков топочного отверстия.

При горении топлива может произойти выброс из камина раскаленных частиц, образующихся при растрескивании горящего топлива, поэтому горловину топливника целесообразно будет прикрыть (занавесить) металлическими цепочками.

Днище очага должно располагаться на расстоянии одного кирпича от пола. Это небольшое возвышение придаст камину устойчивость. С образовавшейся ступеньки удобно будет сметать золу в совок. Если же расположить его на одном уровне с полом, возникнет впечатление проседания.

Для удобства очистки камина на днище очага можно установить выдвижной ящик для золы. На передней его стенке следует проделать отверстия или прорези, через которые воздух будет проходить под колосниковую решетку.

С целью улучшения горения задняя стенка на высоту, равную 1/3–1/2 высоты топочного отверстия, выкладывается строго вертикально, а выше — наклонно, потому что наклонная поверхность будет излучать тепло на ноги сидящих перед камином людей.

Нередко к задней стенке очага крепится украшенная рельефом чугунная плита. Она служит для защиты кирпичной кладки от перегрева. К тому же она быстро поглощает тепло и излучает его более интенсивно. Боковые стенки топочного пространства рекомендуется выкладывать с расширением наружу под углом около 20°, что способствует увеличению теплоотдачи от стенок в помещение.

Выдвинутая вперед задняя стенка в верхней части образует сужение в газоходе. Его глубина в узком месте колеблется от 10 до 20 см. Такое сужение способствует усилению тяги по ширине топочного отверстия, благодаря чему газы распределяются по периметру топки более равномерно.

В узком сечении дымохода образуется карниз, который называется дымовым зубом, выполняющий двойную функцию. В процессе топки он задерживает охлажденные газы, которые опускаются по задней, более холодной, стенке, препятствуя их выходу в топочное пространство, т. к. это может стать причиной опрокидывания тяги. Задержанные карнизом холодные газы, подхваченные потоком более горячего газа, выходящего из узкого сечения, которое образуют передняя стенка камина и кромка зуба, поступают в вышележащий дымоход. Кроме того, карниз предназначен для сбора выпавших сажевых отложений.

С внутренней стороны камина, рядом с «дымовым зубом», устанавливается прочистная дверка, через которую по мере необходимости производится чистка дымохода. В горловине на уровне карниза располагается заслонка, предназначенная для регулирования тяги и отключения камина от дымовой трубы.

Заслонка в дымоходе устанавливается приблизительно на 20 см выше верхнего края топочного отверстия. Это делается для того, чтобы образующийся при этом достаточно высокий дымовой фартук препятствовал проникновению дыма в помещение.

Заслонки могут быть вдвижными и поворотными (рис. 86) .

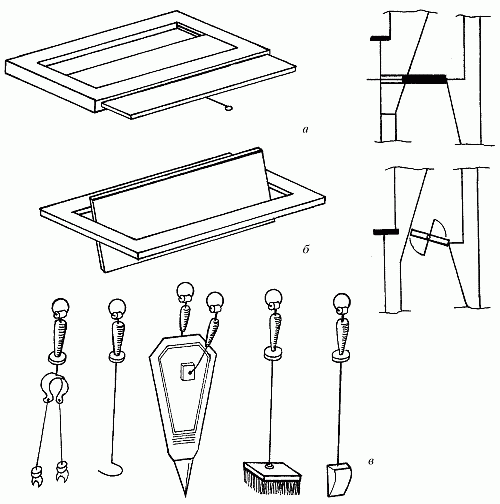

Рис. 86. Дымовые заслонки и каминная атрибутика: а — вдвижная заслонка; б — поворотная заслонка; в — атрибутика

Среди вдвижных предпочтение обычно отдается заслонке с несколькими фиксированными положениями и жесткой ручкой, а среди поворотных — конструкции, предусматривающей поворот вокруг центральной оси.

Выше заслонки дымоход выкладывается в виде пирамиды, которая в верхней своей части постепенно переходит в дымовую трубу. Боковые стенки камина следует выложить под углом 45–60°. Они должны быть строго симметричны друг другу, а их поверхность — безупречно гладкой. Передняя стена дымовой коробки на стыке с дымовой трубой плотно соединяется с боковыми стенами. Задняя стена переходит в дымовую трубу вертикально.

Поскольку в камин затягиваются большие объемы воздуха из помещения, на их место через естественные неплотности в наружных стенах здания проникает атмосферный воздух. В результате могут возникнуть ощутимые сквозняки. Для того чтобы их ликвидировать, рекомендуется под полом помещения проложить специальный канал, по которому будет организована подача наружного воздуха для горения. Это несложное устройство обеспечивает поступление воздуха в топку через отверстия, проделанные в днище очага или боковых стенах топочного пространства, а также способствует сокращению воздухообмена в помещении и предотвращению возникновения сквозняков.

С целью борьбы со сквозняками можно также устроить щель в нижнем притворе двери, выходящей в соседнее помещение, откуда будет подаваться необходимый для горения воздух.

Тяга, создаваемая дымовой трубой камина, должна быть достаточной для удаления газов, образующихся в топке. Из-за того, что камин засасывает много воздуха из помещения, температура в газоходе, а следовательно, и сила тяги, приходящаяся на 1 м его высоты, гораздо меньше, чем в печи. Поэтому для обеспечения нормальной тяги высота дымовой трубы у камина должна быть значительно больше, чем у печи, а для уменьшения потерь теплоты стенки дымохода рекомендуется делать достаточно толстыми. Если камин расположен посередине помещения, его стенки выкладывают толщиной в полкирпича, а если примыкает к наружной холодной стене здания — в целый кирпич.

На тягу камина оказывают вредное влияние подсосы атмосферного воздуха через трещины в кладке, а также через неработающие приборы, присоединенные к общему дымоходу, поэтому все неплотности в кладке следует своевременно выявлять и устранять.

Прежде чем приступать к эксплуатации камина, дымоходы нужно проверить на герметичность задымлением. Для этого дымовую трубу закрывают сверху, а у нижнего прочистного отверстия разжигают костер из дерева и толя. Дым начинает подниматься по дымоходу, а, встречая неплотности, выходит наружу, указывая на их месторасположение.

Кроме того, нормальная тяга в дымоходе зависит от величины гидравлических сопротивлений, которая должна быть минимальной. На эту величину оказывает непосредственное влияние форма поперечного сечения дымохода, а также состояние его внутренних поверхностей.

Лучшей формой сечения является круглая. Квадратная и прямоугольная менее предпочтительны, потому что в прямых углах движение газов затрудняется, к тому же в них откладывается сажа. Учитывая это обстоятельство, дымоходы в каминах рекомендуется делать из асбоцементных или керамических труб. Дымовые трубы, напротив, чаще всего выкладываются квадратными из-за трудности их подгонки к дымоходу.

Внутренние поверхности дымоходов должны быть гладкими, поэтому кирпич следует укладывать ровно, без выступов. Не допускаются также потеки раствора из швов.

Лучше всего устроить прямой дымоход. При наклонном дымоходе в местах поворотов возникают дополнительные сопротивления, поэтому путь газов значительно удлиняется. Если избежать поворотов все же не удается, следует помнить о том, что максимально допустимое отклонение их от вертикали составляет 30°. Не рекомендуется увеличивать сечение дымоходов, потому что чем больше сечение, тем сильнее охлаждаются газы.

Оптимальная величина поперечного сечения дымовой трубы составляет 1/10–1/12, а в более благоприятных случаях 1/15 размера топочного отверстия в свету. Вместе с тем размеры топочного отверстия должны быть не меньше 140 х 270 мм. Величина отношения сечений топочного отверстия и дымовой трубы в зависимости от ее высоты приведена в табл. 5 .

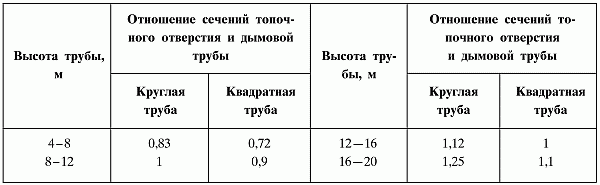

Таблица 5. Зависимость величины отношения сечения топочного отверстия и дымовой трубы от ее высоты

Стенка расположенного над крышей оголовка дымовой трубы должна иметь толщину не менее чем в 1 кирпич. Если стенки трубы будут впоследствии оштукатуриваться или утепляться асбоцементными плитами, допускается толщина оголовка в полкирпича.

Лучше всего обеспечивает тягу в дымоходе простой оголовок, конструкция которого не предусматривает наличия завершающих карнизов или выступов. Наиболее эффективен устраиваемый над оголовком коньковый навес. Он свободно обдувается ветром, при этом отсасываются и уносятся дымовые газы.

Для того чтобы обеспечить тягу в дымоходе камина независимо от метеорологических условий, на оголовках дымовых труб устанавливаются специальные ветрозащитные насадки. Оголовки дымовых труб следует выводить выше зоны действия ветрового подпора. Во избежание возникновения пожара на оголовок необходимо установить искроуловитель, который выполняется в виде колпака с глухой крышкой и проволочной сеткой по бокам с диаметром ячеек не более 3 мм.

Для топки камина можно использовать древесину клена, дуба, ели, сосны, березы, ольхи, осины. Твердая древесина клена и дуба долго разогревается. Поскольку горит она длинным спокойным пламенем, применять ее следует при больших размерах топочного отверстия. Мягкая древесина сгорает быстрее, чем твердая, испуская искры, поэтому процесс горения сопровождается сильным треском.

В качестве топлива для камина не рекомендуется использовать пересушенные дрова, например те, которые на протяжении длительного времени хранились в подвале, потому что они сгорают слишком быстро. Наилучшим образом для топки подойдут дрова, которые лежали в поленнице, под навесом. Их влажность соответствует влажности воздуха, поэтому они горят медленнее.

Больше всего сажи образуется при сжигании березовых дров. Ольха и осина, напротив, практически не дают сажи. К тому же осиновые дрова способны выжигать из дымохода уже осевшую на его стенках сажу. Хорошему очищению дымохода от сажи способствует периодическое сжигание в топке сухих картофельных очистков.

Для удаления из топки очаговых остатков под полом помещения устраивается специальный зольный канал. По мере накопления зольных остатков их периодически удаляют из нижней части канала. Если нет возможности устроить зольник под полом, его можно заменить зольным ящиком, который устанавливается под колосниковой решеткой.

Тем, кто решил соорудить камин, придется решить еще один очень важный вопрос: как производить очистку топки от скопившейся там золы? Устраивать отверстие для чистки в дымовой коробке со стороны комнаты нецелесообразно, потому что при чистке камина будет загрязняться помещение. В том случае, если камин располагается у стены прихожей, очистку можно производить оттуда, правда, загрязнения стены избежать не удастся. При размещении камина у наружной стены его чистку производят через отверстие со стороны улицы.

Для топки камина не рекомендуется использовать слишком мелкие поленья. Их длина должна составлять 2/3–3/4 ширины топочного отверстия. Можно также сжигать пни и корни, которые дают красивое пламя.

Если вы хотите, чтобы пламя в вашем камине приобрело необычную окраску, используйте добавки. Так, поваренная соль окрасит пламя в интенсивный желтый цвет, хлорид меди создаст целую гамму красок с преобладанием голубого и зеленого цветов. Добавки можно засыпать непосредственно в очаг, но лучше все же заблаговременно приготовить из них раствор и пропитать им дрова перед закладкой в камин.

Приятный аромат дают сжигаемые в камине древесина или сухие ветки можжевельника, вишни и, особенно, старой яблони.

Камин нередко объединяют с печью, поскольку последняя эффективна для постоянного отопления здания в целом, а с помощью камина можно очень быстро обогреть небольшое помещение, предназначенное для отдыха. Кроме того, камин служит украшением интерьера. Печь-камин представляет собой единую конструкцию с общим основанием, фундаментом и дымовой трубой. По сути своей это печь с пристроенным к ней камином. Она очень компактна и проста в исполнении. Площадь печи составляет всего лишь 0,5 м2.

Печь-камин (рис. 87) состоит из небольшого кирпичного основания и дымосборника, который изготавливают из металлического листа, присоединенного к отопительному щитку. Для герметизации стыка понадобится шнуровой асбест, стеклоткань или глина с добавлением асбеста. Для предотвращения выпадения из топки горящего топлива целесообразно установить под дымосборником простую в изготовлении металлическую каминную решетку. Дымосборник рекомендуется изготовить из нержавеющей стали, медного или латунного листа.

Рис. 87. Печь-камин для садового домика

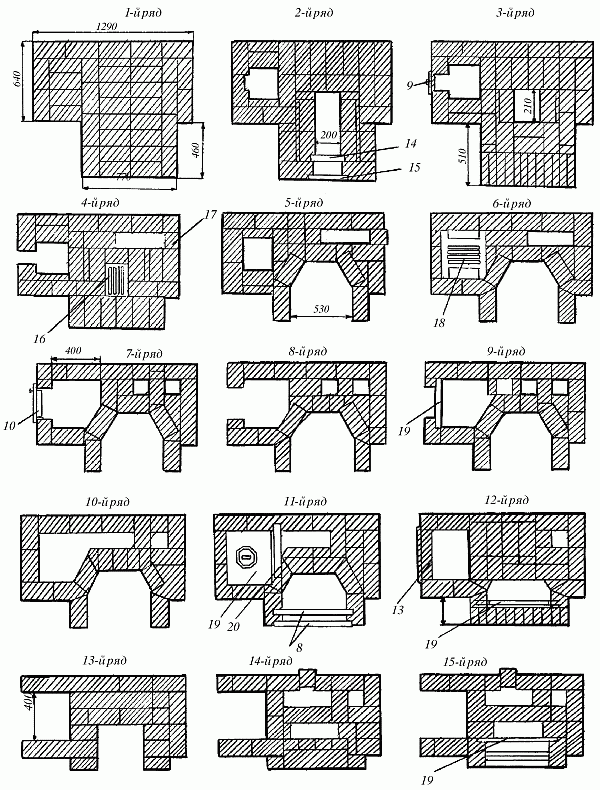

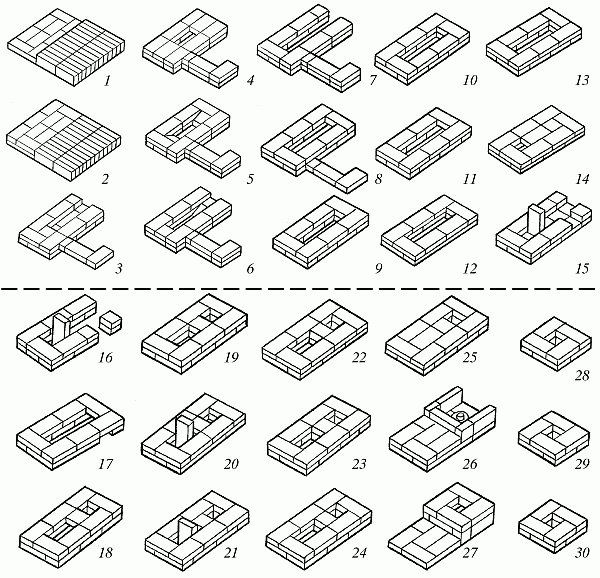

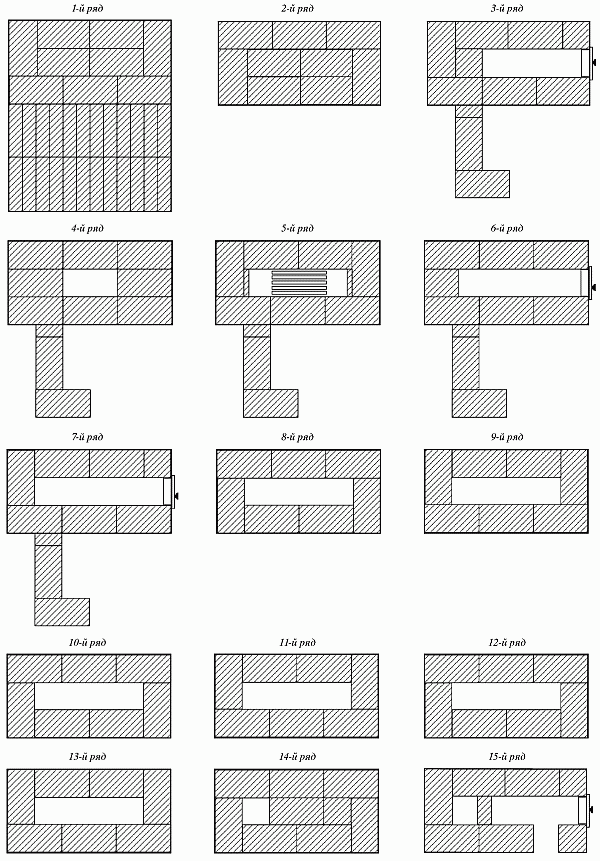

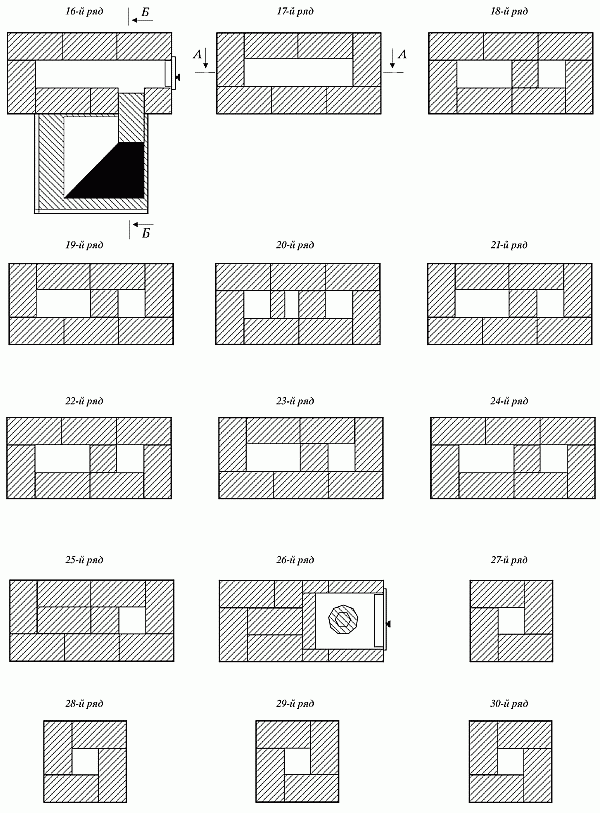

Рис. 87 (продолжение). Последовательность кладки

Рис. 87 (продолжение). Последовательность кладки

Рис. 87 (продолжение). Последовательность кладки

Материалы для кладки печи-камина :

— кирпич, включая огнеупорный, — 240 шт.;

— решетка колосниковая наборная (длиной 300 мм) — 1 шт.;

— дверка топочная 130 х 140 мм — 1 шт.;

— дверка поддувальная 130 х 130 мм — 1 шт.;

— дверка прочистная 130 х 130 мм — 1 шт.;

— дверка вьюшечная 130 х 180 мм — 1 шт.;

— вьюшка O140 мм — 1 шт.;

— дымосборник металлический — 1 шт.;

— лист предтопочный — 1 шт.

Последовательность кладки печи-камина

1–2-й ряды — выкладываются из целого кирпича.

3-й ряд — установка поддувальной дверки.

4-й ряд — формирование зольниковой камеры.

5-й ряд — кладка ведется в соответствии с порядовкой. Для установки колосниковой решетки кирпич стесывается.

6-й ряд — установка колосниковой решетки и топочной дверки.

7-й ряд — укрепление топочной дверки, завершение формирования стен камина.

8-й ряд — перекрытие топочной дверки.

9–13-й ряды — формирование топочной камеры с соблюдением перевязки швов между четными и нечетными рядами.

14-й ряд — перекрытие топочной камеры, после которого должен остаться один вертикальный газоход.

15-й ряд — установка дверки чистки.

16-й ряд — установка дымосборника камина, присоединение его к отопительному щитку.

17–24-й ряды — формирование вертикальных каналов отопительного щитка.

25-й ряд — устройство перекрытия отопительного щитка. Остается один выходной канал.

26-й ряд — установка вьюшки и вьюшечной дверки.

27-й ряд — окончание кладки перекрыши печи, начало формирования дымовой трубы.

В зависимости от имеющейся в наличии печной фурнитуры порядовка может незначительно изменяться.

Конструкция простых каминов (рис. 88) не предусматривает наклона задней стенки топливника. Такие камины обычно устанавливаются в помещениях с оборудованными системами отопления. Поскольку они выполняют главным образом декоративную функцию, их размещают как можно выше, чтобы из любой точки комнаты можно было наблюдать за живым огнем в камине. Внутреннюю часть простого камина рекомендуется выкладывать из огнеупорного кирпича. Перекрытие портала можно сделать арочным или горизонтальным. Последнее устанавливают с помощью металлических перемычек. Устанавливая перемычки, не следует забывать о том, что перекрытия будут дольше служить, если огонь как можно меньше будет соприкасаться с металлическими частями. Изготавливают перекрытия из огнеупорного бетона.

Стенки нижней части простого камина выкладываются толщиной в целый кирпич, что создает условия для применения самых разнообразных видов отделочных работ.

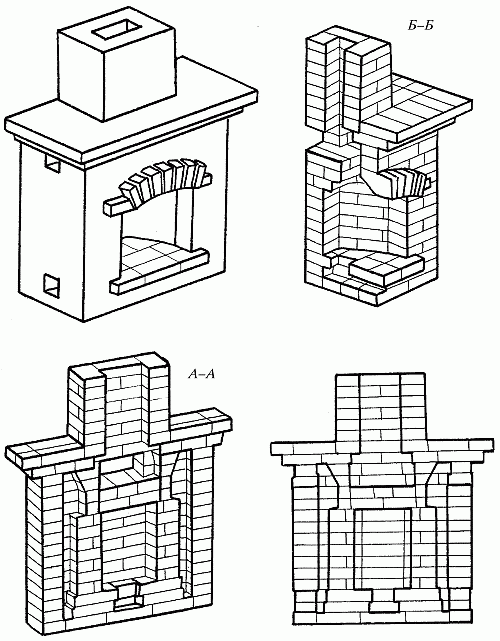

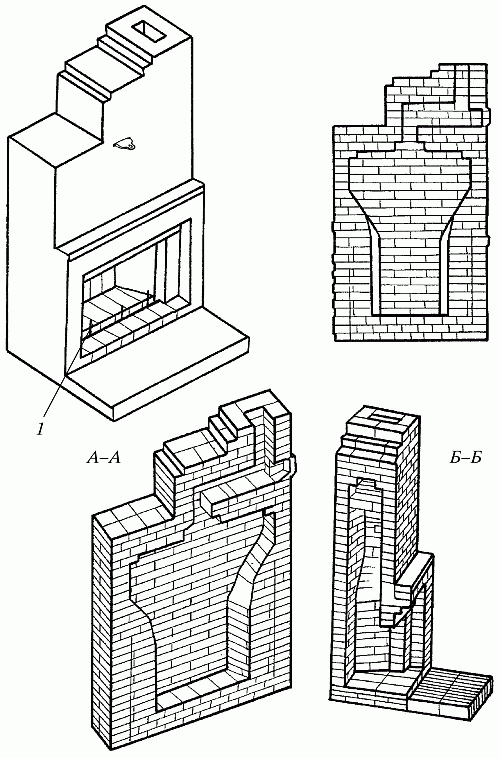

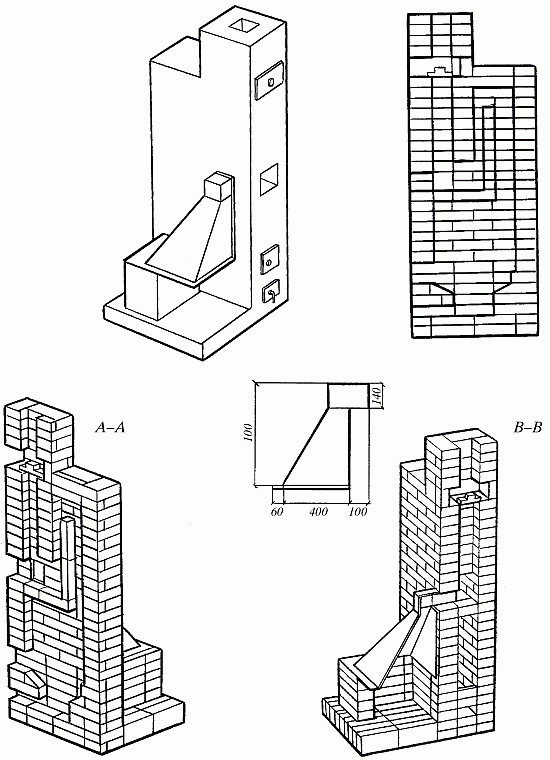

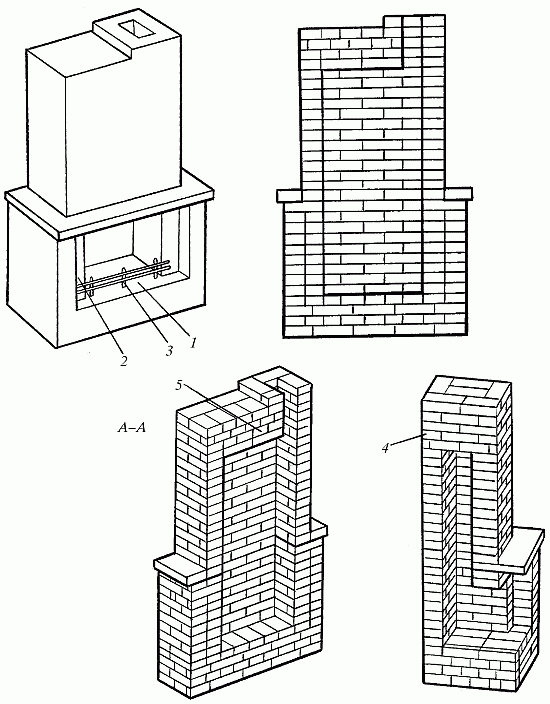

Рис. 88. Простой камин без «дымового зуба»: 1 — подина; 2 — Г-образные штыри для установки каминной решетки; 3 — каминная решетка; 4 — задвижка; 5 — перекрытие газосборника

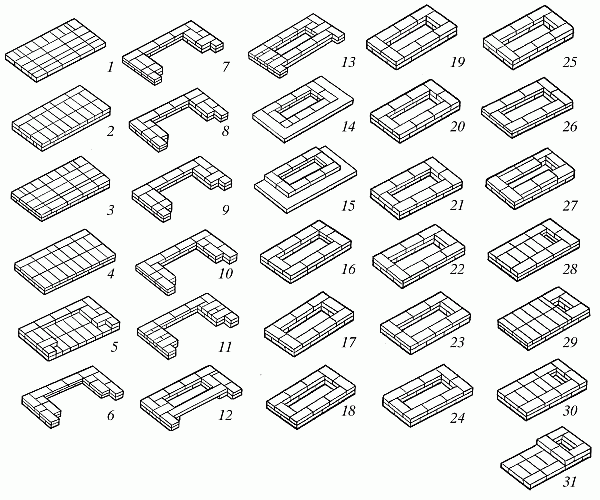

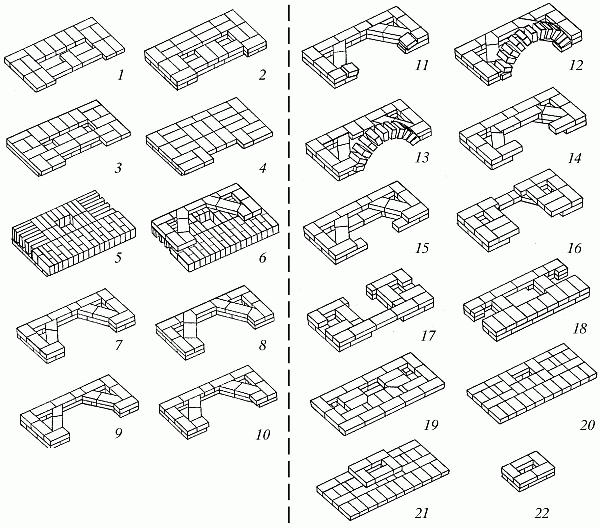

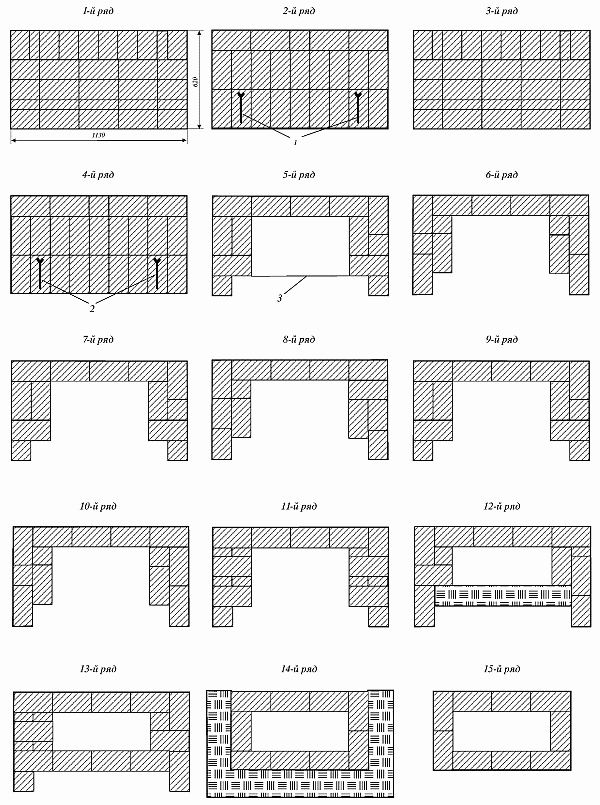

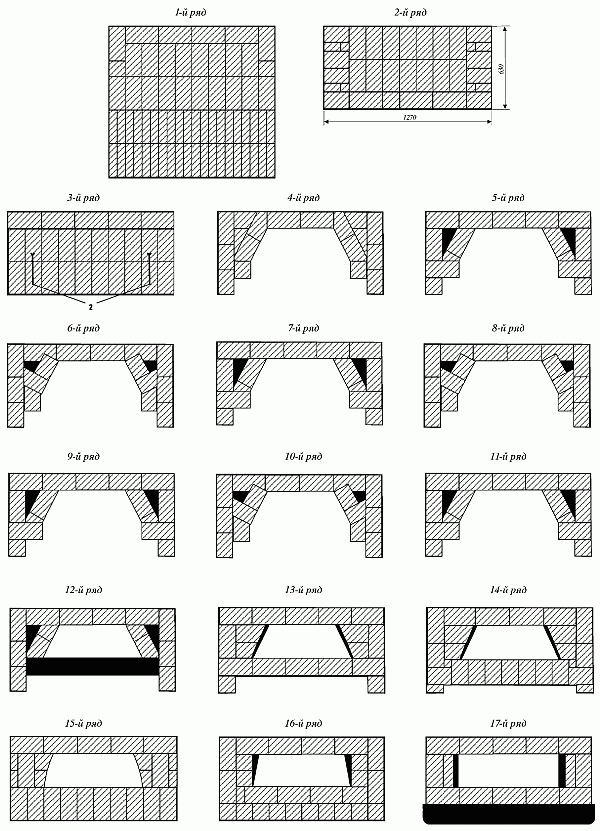

Рис. 88 (продолжение). Последовательность кладки

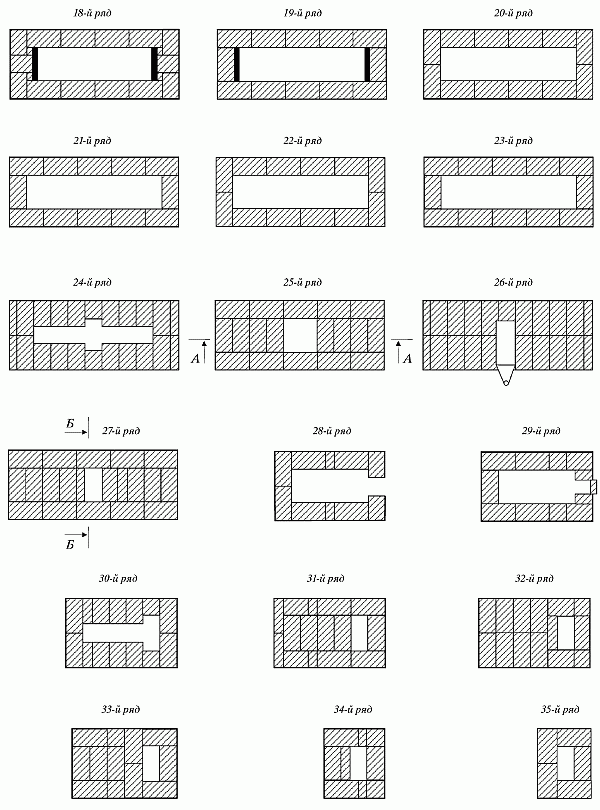

Рис. 88 (продолжение). Последовательность кладки

Рис. 88 (продолжение). Последовательность кладки

Материалы для кладки камина :

— кирпич, включая огнеупорный, — 380 шт.;

— задвижка 240 х 130 мм — 1 шт.;

— плита железобетонная собственного изготовления для полки и портала — 4 шт.;

— дверка чистки 130 х 130 мм — 1 шт.;

— штырь Г-образный — 2 шт.;

— решетка каминная — 1 шт.

Конструкция камина настолько проста, что не требует подробного описания порядовой кладки. С 30-го ряда верх камина можно выполнить с горизонтальным дымоходом, который намного удобнее прямого. Перекрытие газосборника в какой-то мере будет выполнять роль дымового зуба и искрогасителя, что уменьшает возможность опрокидывания тяги.

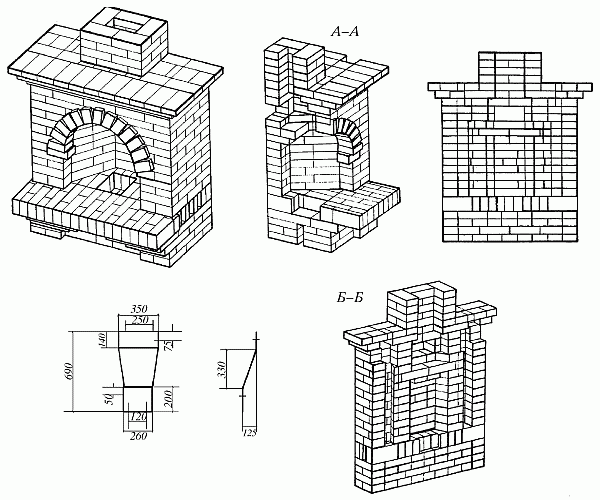

От предыдущей конструкции этот простой камин (рис. 89) отличается размерами и развернутыми стенками верхней части.

Рис. 89. Простой камин: 1 — каминная решетка

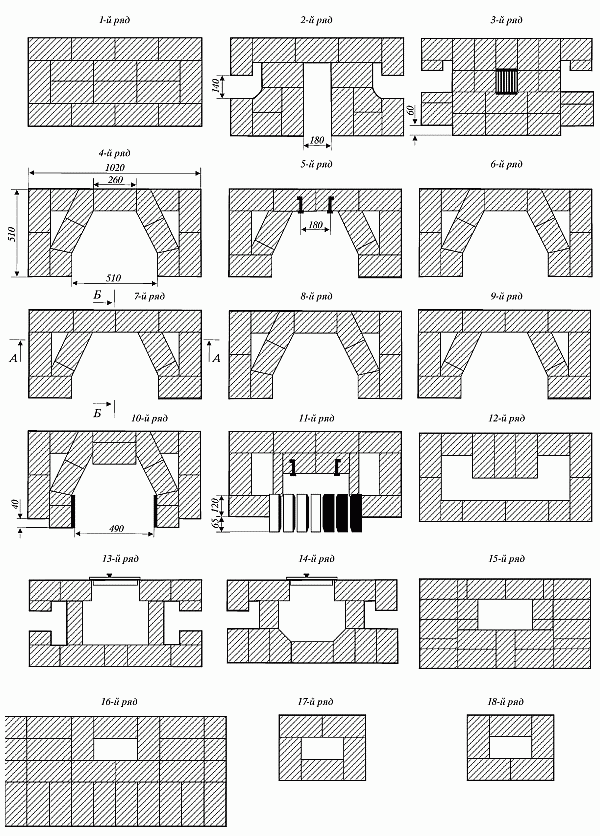

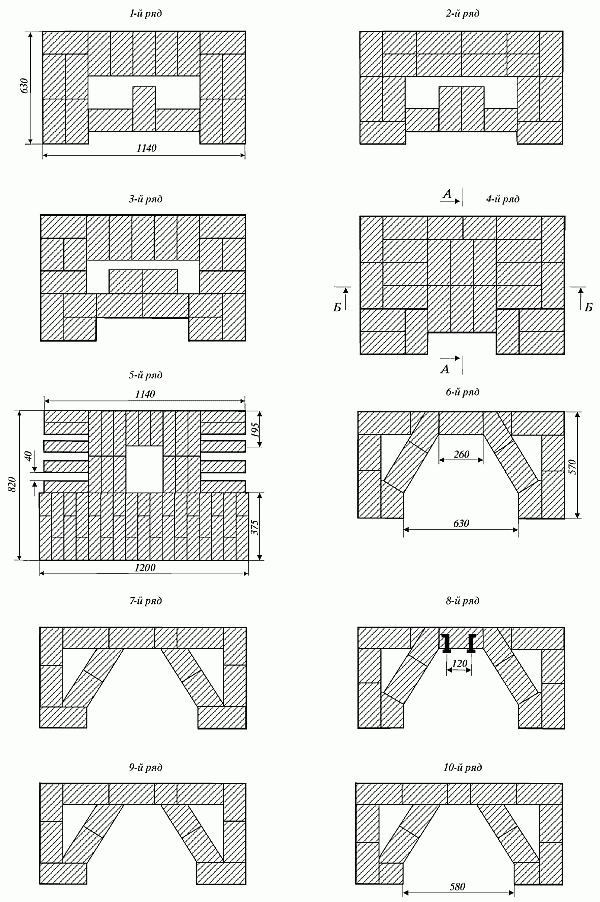

Рис. 89 (продолжение). Последовательность кладки

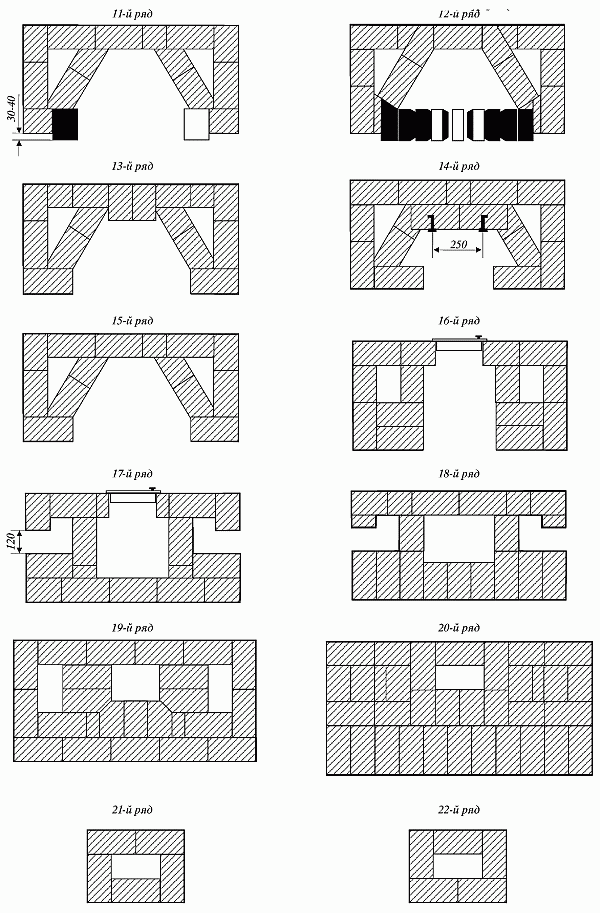

Рис. 89 (продолжение). Последовательность кладки: 2 — балка из огнеупорного бетона

Рис. 89 (продолжение). Последовательность кладки

Материалы для кладки камина :

— кирпич, включая огнеупорный, — 550 шт.;

— задвижка 240 х 130 мм — 1 шт.;

— решетка каминная — 1 шт.;

— балка из огнеупорного бетона — 1 шт.;

— штырь для каминной решетки — 1 шт.;

— доска каминная (плита) — 1 шт.

Сложить этот камин сможет даже новичок в печном искусстве. Нижнюю часть лицевой кладки до каминной доски желательно выложить отборным кирпичом под расшивку. Чтобы кладка выглядела эстетично, кирпич следует тщательно отобрать и подогнать, особенно по высоте. После завершения кладки швы по желанию можно заполнить цветным раствором, расшить или углубить. Если, несмотря на то что кирпич был подогнан и затерт, а кладка производилась с расшивкой швов, она получилась неровной и выглядит недостаточно привлекательно, можно отделать камин художественной штукатуркой или облицевать. Для того чтобы придать камину более правильную геометрическую форму, его верх можно продолжить.

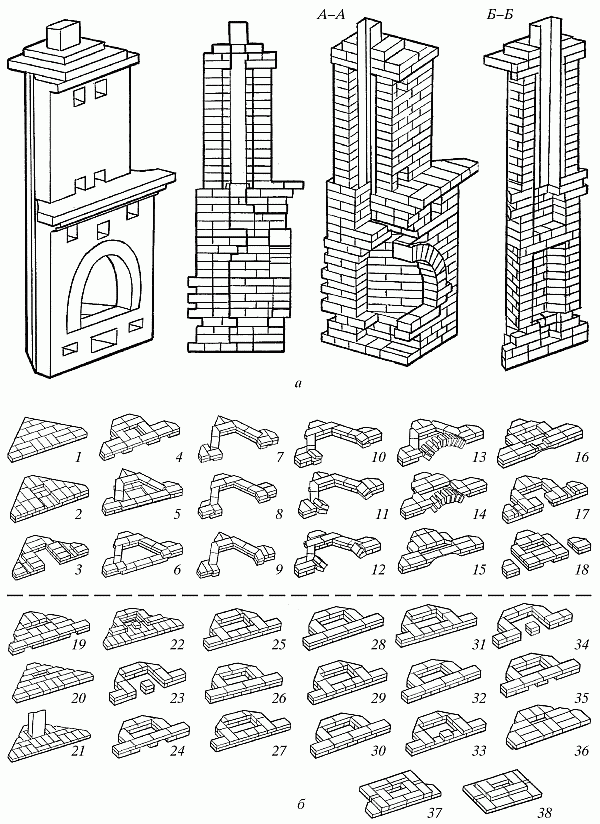

Отопительная часть печи-камина с плитой и духовкой (рис. 90) рассчитана на обогрев помещения, площадь которого составляет 25–30 м2, но по своим размерам она прекрасно впишется в комнату размером от 15 до 18 м2.

Печь снабжена одноконфорочной плитой и духовкой, которая расположена в зоне умеренного прогрева, поэтому температура внутри ее во время топки достигает 50–80 °C.

Печь может работать в двух режимах — зимнем и летнем. Зимний ход используют при отоплении помещения и пользовании духовкой, а летний — при растопке печи в сырую и холодную погоду, а также летом (благодаря прямой тяге труба быстро прогревается).

Печь-камин устанавливается на специально возведенном для нее фундаменте или железобетонном цокольном перекрытии, если оно предусмотрено конструкцией здания. Во втором случае центр печи должен располагаться не далее чем в 1,5 м от опорной стены. Для рассредоточения нагрузки под основание печи в пределах толщины будущего пола рекомендуется подложить швеллеры, двутавры или уголки с выпуском концов на соседние плиты перекрытия.

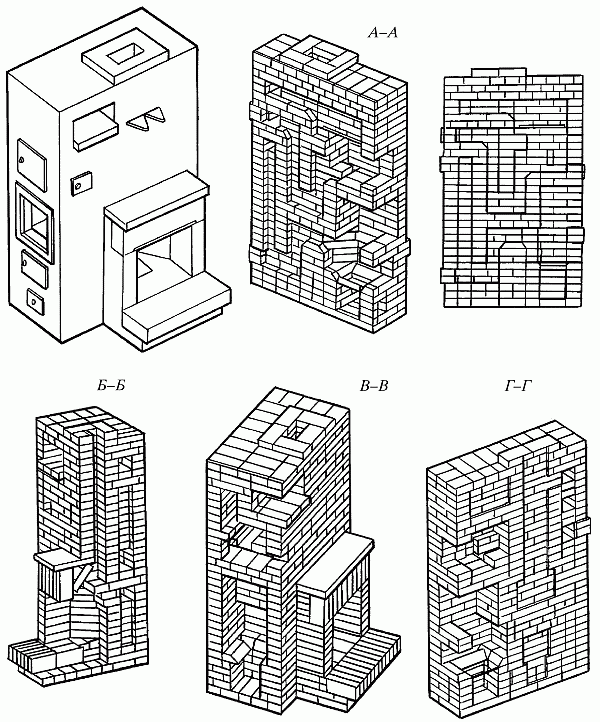

Рис. 90. Печь-камин с плитой и духовкой

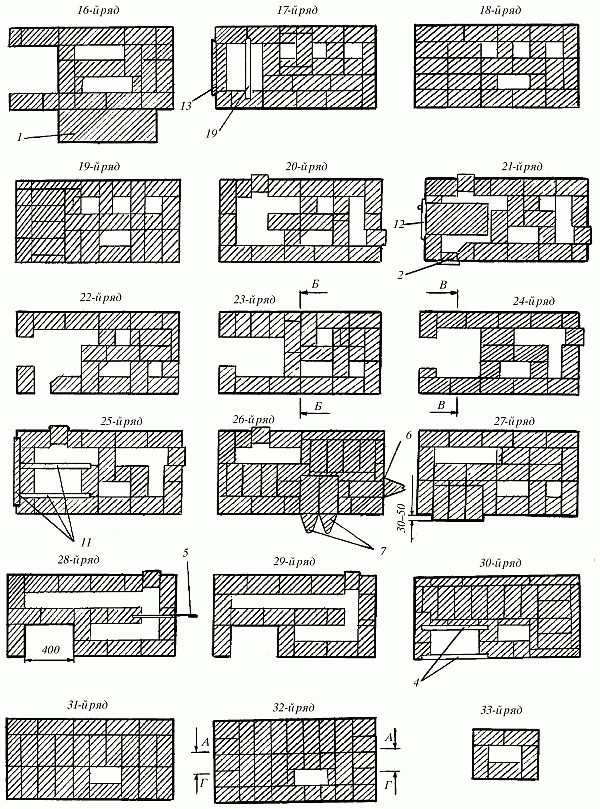

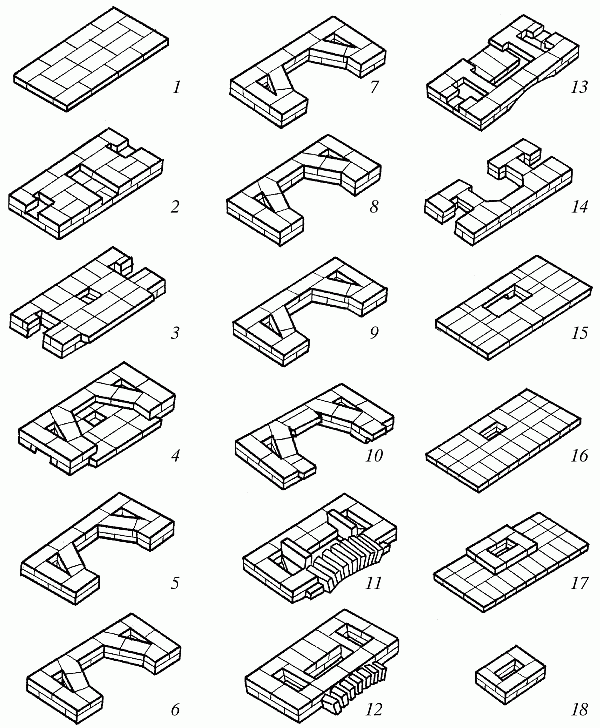

Рис. 90 (продолжение). Последовательность кладки

Рис. 90 (продолжение). Последовательность кладки: 1 — доска каминная; 8 — уголок стальной; 9 — дверка поддувальная; 10 — дверка топочная; 13 — рамка из стальных уголков; 14 — уголок стальной; 15 — полоса стальная; 16 — решетка колосниковая; 17 — кирпичи-вкладыши прочистные (дверки прочистные 140 х 140 мм); 18 — решетка колосниковая для топки; 19 — уголки стальные; 20 — плита чугунная с одной конфоркой

Рис. 90 (продолжение). Последовательность кладки: 2 — самоварник; 4 — уголок стальной; 5 — задвижка для зимнего хода; 6 — задвижка для летнего хода; 7 — задвижка для камина; 11 — уголки стальные; 12 — шкаф духовой

Материалы для кладки печи :

— кирпич, включая огнеупорный, — 720 шт.;

— доска каминная 260 х 900 х 40 мм — 1 шт.;

— самоварник O120 мм — 1 шт.;

— ниша декоративная — 1 шт.;

— задвижка для зимнего хода 140 х 270 мм — 1 шт.;

— задвижка для летнего хода 140 х 270 мм — 1 шт.;

— задвижка для камина 140 х 270 мм — 1 шт.;

— дверка поддувальная 140 х 140 мм — 1 шт.;

— дверка топочная 210 х 260 мм — 1 шт.;

— уголок стальной: 40 х 40 х 40 мм — 1 шт.;

40 х 40 х 380 мм — 1 шт.;

40 х 40 х 450 мм — 1 шт.;

40 х 40 х 500 мм — 2 шт.;

40 х 40 х 550 мм — 2 шт.;

20 х 40 х 600 мм — 3 шт.;

40 х 40 х 650 мм — 3 шт.;

40 х 40 х 700 мм — 1 шт.;

— шкаф духовой 280 х 300 х 520 мм — 1 шт.;

— рамка 400 х 400 мм из стальных уголков 40 х 40 мм — 1 шт.;

— полоса стальная 4 х 40 х 400 мм — 1 шт.;

— решетка колосниковая 180 х 300 мм — 1 шт.;

— кирпич-вкладыш прочистной (дверка прочистная 140 х 140 мм) — 7 шт.;

— решетка колосниковая для топки 180 х 300 мм — 1 шт.;

— плита чугунная 400 х 420 мм, с одной конфоркой — 1 шт.;

— анкер из проволоки O15—20 мм, длина 200 мм — 10 шт.

Самой сложной частью в кладке камина является переход от топливника к дымосборнику. Правильная форма дымового зуба, а также соотношение ширины, высоты и глубины топливника во многом определяют эксплуатационные качества камина. Не менее важное значение имеют размеры дымосборника, высота трубы и ее внутреннее сечение, местоположение камина по отношению к дверным и оконным проемам.

Верхняя часть портала камина выкладывается из кирпичей, поставленных на ребро вертикально. Опираются они на стальные уголки. Дополнительно укрепить кирпичи можно с помощью проволочных анкеров. Анкеры закладываются в шов между поставленными вертикально кирпичами. С другой стороны они крепятся к стальным уголкам, расположенным со стороны дымосборника. Если анкеровка выполнена достаточно надежно, через 3–4 дня передний уголок с фасадной стороны портала можно будет вынуть, потому что внутренний уголок и анкеры вполне могут обеспечить эксплуатационную устойчивость кладки.

Для улучшения тяги и отражения лучистого тепла в помещение боковые стены скашивают под углом 45–60°, а заднюю стену делают наклонной.

Внутреннюю переднюю стенку дымосборника образуют кирпичи, уложенные наклонно на полки опорных уголков, которые были заделаны в толщу боковых стенок камина. Ее вертикальное продолжение опирается на промежуточный опорный уголок, уложенный на уровне низа каминной доски.

Портал камина рекомендуется выложить из высококачественного кирпича с расшивкой швов. Если качество кирпича низкое, можно произвести оштукатуривание камина, но при этом следует учесть, что окрашенная известковым или клеевым раствором штукатурка быстро покроется копотью.

Каминную доску, которая укладывается сверху портала, изготавливают из дерева, асбестоцемента, бетона, мрамора или гранита и крепят на глинопесчаном растворе с применением анкеровки или частичной заделки в толщину кирпичной кладки. Деревянную доску со стороны дымосборника следует защитить асбестом.

При установке углового камина (рис. 91) в деревянном доме или доме с деревянными перегородками необходимо устроить противопожарную разделку.

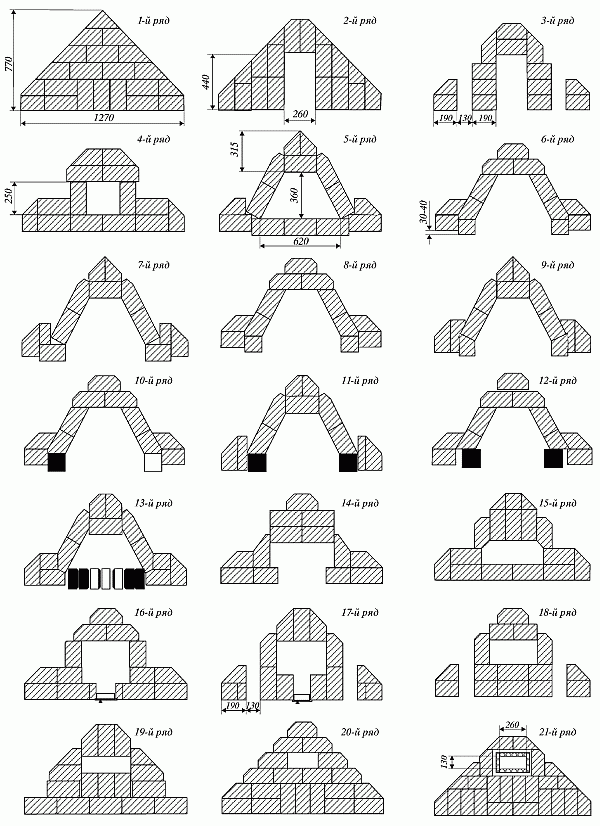

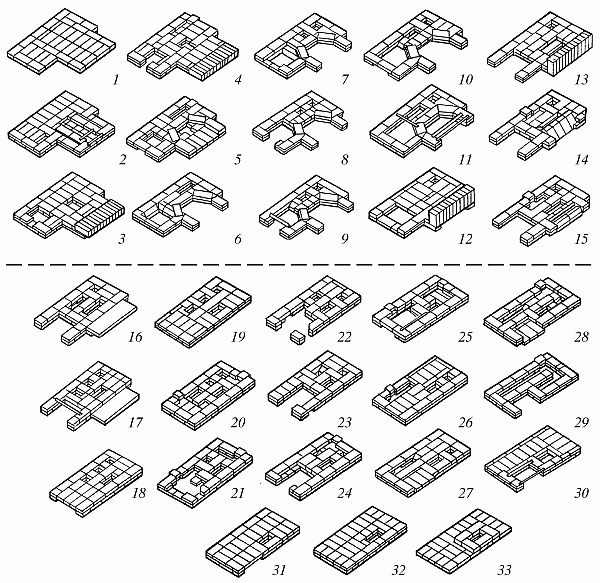

Рис. 91. Угловой камин: а — внешний вид; б — последовательность кладки

Рис. 91 (продолжение). Последовательность кладки

Материалы для кладки камина :

— кирпич керамический — 500 шт.;

— дверка прочистная 130 х 140 мм — 2 шт.;

— решетка колосниковая 250 х 250 мм — 1 шт.;

— сталь листовая нержавеющая, толщиной 2–3 мм — 1 шт.;

— асбест листовой — 1,5 м2;

— проволока стальная O2 мм — 10 м.

Низ топочной камеры выкладывается таким образом, чтобы туда можно было установить колосниковую решетку. Зольную камеру можно сделать с поддувальной дверкой или поместить в нее ящик для сбора золы. Закрывание и открывание поддувального отверстия не окажет значительного влияния на тягу камина.

Размеры топочной камеры камина составляют 620 х 520 мм. Она перекрывается арочной перемычкой, кладку которой производят с выступом 50–60 мм. На 12–14 м рядах в задней стенке выкладываются выступы, которые формируют дымовой зуб.

В угловой камин устанавливается металлический экран. Крепится он стальными штырями, которые закладываются в швы кладки между 7 м и 8-м и 14 м и 15-м рядом.

Заднюю стенку топочной камеры можно выложить с наклоном, но в этом случае кирпич придется стесывать до придания ему клиновидной формы. При этом следует помнить о том, что кирпич нельзя укладывать внутрь топочной камеры тесаной стороной.

На 16–17 м рядах кладки фасадной стенки устанавливается прочистная дверка, предназначенная для удаления сажи и золы с дымового зуба.

На 17–18 м рядах кладки устраиваются душники.

Конструкцией углового камина предусмотрено устройство в дымовом канале стальной вставки, размеры которой составляют 260 х 130 мм. Высота стального короба определяется тем, на каком ряду будет установлена задвижка. При расположении камина на нижних этажах здания возможна установка задвижки выше чердачного перекрытия. Устройство перекрытия дымохода в металлическом коробе требует от мастера-печника высокой квалификации, а также дополнительных затрат времени.

Металлический короб следует обложить кирпичом с зазором до 10 мм. На 22–23 м рядах кладки устраиваются два отверстия на фасадной части камина, необходимые для циркуляции воздуха, который, нагревшись от стальной трубы, будет подниматься и выходить в помещение через установленные под потолком душники.

Кладку дымовой трубы нужно армировать, потому что толщина ее стенок при угловых соединениях может доходить до 50–60 мм, а этого недостаточно для прочной перевязки швов. Зазоры, образующиеся в местах соприкосновения железной трубы и кирпичной кладки, уплотняются асбестом.

Угловой камин можно выложить и без железной трубы-вставки. В этом случае кладка задней стенки дымовой трубы выполняется целым кирпичом. Душники не устраиваются.

Камин с арочной перемычкой (рис. 92) предназначен для обогрева помещения площадью от 20 до 25 м2. Устанавливать его следует в стенном проеме или около кирпичной стены. Если камин размещается вблизи деревянных конструкций, предварительно устраивается противопожарная разделка.

Рис. 92. Камин с арочной перемычкой

Рис. 92 (продолжение). Последовательность кладки

Рис. 92 (продолжение). Последовательность кладки

Рис. 92 (продолжение). Последовательность кладки

Материалы для кладки камина :

— кирпич керамический — 400 шт.;

— дверка прочистная 130 х 140 мм — 1 шт.;

— задвижка печная 130 х 260 мм — 1 шт.;

— сталь нержавеющая — 0,3 м2;

— душник 150 х 150 мм — 2 шт.

Камин предлагаемой конструкции не займет много места в помещении, т. к. его ширина составляет всего лишь 570 мм по фундаменту и 820 мм по самому большому выступу.

В 5-м ряду кирпичной кладки завершается формирование пода камина. В этом ряду кирпич устанавливается на ребро. Приямок для сбора золы размером 250 х 210 мм и глубиной 125 мм перекрывается съемной решеткой и колосниками.

Боковые стенки топочной камеры выполняются развернутыми, а задняя — с выступами на 13–15 м рядах, образующими «дымовой зуб», который устраивается способом напуска кирпича. Этот упрощенный вариант кладки предусматривает закрывание задней стенки топливника отражающим металлическим экраном. Для его закрепления используются штыри, которые закладываются в швы между 8 м и 9-м, а также 14 м и 15-м рядами.

На 15-м ряду на задней стенке камина устанавливается прочистная дверка, необходимая для сбора золы и сажи, которая в процессе топки камина будет скапливаться на дымовом зубе.

Если доступ к задней стенке камина невозможен, чистку устраивают на его фасадной части, несколько выше арочной перемычки, примерно на 16–17-м рядах, для того чтобы можно было бы специальной кочергой сгребать сажу и золу с дымового зуба в топочную камеру.

Боковые стенки камина с арочной перемычкой имеют вертикальные каналы, по которым циркулирует воздух, поступающий через устроенные в 5 м ряду отверстия и выходящий в помещение через душники, выложенные в 17–18-м рядах.

Дымовая труба камина сечением 260 х 130 мм выкладывается аналогично печным трубам. Печную задвижку следует установить в любом удобном месте выше 23го ряда после перехода камеры дымосборника в дымовую трубу.

Размеры мини-камина для дачного домика (рис. 93) составляют 1020 х 510 мм.

Рис. 93. Мини-камин для дачного домика

Рис. 93 (продолжение). Последовательность кладки

Рис. 93 (продолжение). Последовательность кладки

Материалы для кладки камина :

— кирпич керамический — 300 шт.;

— решетка колосниковая 140 х 180 мм — 1 шт.;

— дверка прочистная 160 х 270 мм — 1 шт.;

— душник 130 х 130 мм — 4 шт.;

— сталь нержавеющая для экрана — 0,5 м2;

— задвижка печная 130 х 260 мм — 1 шт.

Количество кирпича может изменяться в зависимости от высоты комнаты. Перекрытием топочной камеры служит пучковая перемычка, которую выдвигают на 60–70 мм. Она необходима не только для того, чтобы придать камину архитектурную выразительность, но также и для увеличения глубины топливника. У кирпичей, предназначенных для устройства перемычки, следует стесать угол. После того как будут выложены боковые стенки камина, устанавливается опалубка таким образом, чтобы она равномерно опустилась при разопалубливании. Кладка перемычки ведется на сложном растворе с двух сторон одновременно. Швам кладки придают клиновидную форму.

Боковые стенки должны быть развернуты на 25°. Задняя выполняется с выступами на 11–12-м рядах кладки, необходимыми для формирования дымового зуба, а также со штырями, предназначенными для навешивания металлического экрана. При желании сделать наклонной можно и заднюю стенку, но для этого потребуется произвести дополнительную теску кирпича.

В боковых стенках камина устраиваются вертикальные каналы, в которых будет циркулировать нагретый от стен топливника комнатный воздух, поступающий через отверстия, устроенные в нижней части боковых стенок камина, и выходящий в помещение через душники, расположенные на 13–14-м рядах кладки. Прочистная дверка для удаления сажи и золы устанавливается на задней стенке дымосборника. Размеры дымохода камина составляют 260 х 130 мм. Перекрывается он печной задвижкой, которую можно установить в любом удобном месте.

Материалы для кладки камина:

— стальной тавровый профиль 45 х 45 мм (ширина — 200 мм) — 2 шт.;

— уголок 45 х 45 мм (ширина — 200 мм) — 1 шт.;

— швеллер № 12 (ширина — 200 мм) — 1 шт.;

— скоба из полосовой стали (25 х 3 мм, длина — 150 мм) — 10 шт.;

— стальная решетка (ее площадь зависит от размеров зева) — 1 шт.;

— жестяное хайло (раструб) камина — передняя часть дымовой камеры приблизительно 1500 х 1100 х 5 мм (размеры в зависимости от размеров камина) — 1 шт.;

— швеллер № 14 (ширина — 200 мм) — 1 шт.

Из материалов потребуется около 80 кг шамотного порошка, 15 л растворимого стекла, 80 шт. шамотного кирпича, песок, известь, цемент, камень или кирпич. Шамотный раствор приготовляют следующим образом: растворимое стекло разбавляют водой в соотношении 1: 1 и в полученный таким образом раствор добавляют шамотный порошок, пока не получится раствор соответствующей консистенции. Конструкция и основные размеры камина приведены на рис. 94 .

Рис. 94. Камин, пристроенный к дымовой трубе: 1 — дымовая труба; 2 — колено; 3 — дымоход; 4 — задвижка; 5 — дымовая камера; 6 — обратное днище; 7 — стенка; 8 — топка; 9 — днище (под); 10 — зольник; А — ширина топки; Б — задняя стенка; В — высота топки; Г — глубина топки; Д — дымовое отверстие (горловина); Е — дымовая труба

Если есть возможность вывести трубу камина в уже имеющуюся (от старой печи и т. д.), то строительство последнего значительно упрощается. При высоте трубы 8 м ее диаметр в свету должен быть не менее чем 20 х 20 см. Если высота трубы меньше, входное отверстие должно быть больше. Построенный камин соединяют при помощи колена с трубой. Если нет трубы, ее нужно построить, и тогда это лучше сделать во время строительства камина. И в том и в другом случае наличие отдельной трубы должно быть непременным условием строительства камина.

Основание камина

Лучше всего соорудить бетонное основание. Его размеры при этом должны соответствовать размерам на плане камина, включая размеры трубы. Решающее значение в этом случае имеют вид грунта и его несущая способность. Толщина основания принимается равной 0,8–1,4 м в зависимости от его размера и размещения в центре здания или около ограждающей стены. Основание необходимо изолировать от проникновения почвенной влаги в тело камина. Теперь можно начинать строительство самого камина.

Зольник

Зольник представляет собой жесткую коробку, значительно облегчающую чистку камина и удаление образующейся золы. Пространство высотой приблизительно 40 см является хорошей изоляцией очага топки от пола и одновременно используется для притока воздуха через решетку, что необходимо для лучшего горения. На подготовленном основании на ширину топливника с двух сторон необходимо возвести кирпичные стенки высотой около 50 см.

Толщина кладки должна составлять не менее 15 см. На кирпич укладывают два подготовленных стальных тавровых профиля 45 х 5 и уголок 45 х 45. Длина профилей должна быть равна ширине топливника, кроме того, прибавляется еще 10 см на кладку по обеим сторонам топливника, если мы не хотим, чтобы плита выступала по бокам. В противном случае профили необходимо изготовлять большей длины.

Расстояние между таврами зависит от шамотного кирпича, который укладывают между ними на шамотный раствор. Таким образом получается дно топливника, которое должно быть огнеупорным. В центре оставляют отверстие для решетки, через которую зола будет падать в зольник, установленный в камере для сбора золы. Решетку делают из листовой стали. Размеры стального листа должны соответствовать размерам шамотного кирпича. Между листами помещают гайки М22 для получения необходимых промежутков. Решетку стягивают гайкой М20.

Топливник

После устройства пода приступают к кладке топливника. Изнутри топливник облицовывают шамотным кирпичом, чтобы его внутреннее пространство было огнеупорным. Шамотный кирпич укладывают на шамотный раствор, о чем уже говорилось выше. Стенки топливника должны быть гладкими, изнутри их делают скошенными для лучшего излучения тепла. При отсутствии большого опыта в кладке кирпича, можно для подстраховки от падения заднюю скошенную стенку кровли закрепить стальными скобами.

После того как кладка будет доведена до определенной высоты, на кирпичи укладывают фланцами вверх стальной швеллер № 12. Длина профиля должна быть равна ширине топливника плюс 20 см.

Раструб (хайло)

Боковые стенки топливника, которые были возведены до определенной высоты и на которые был уложен упомянутый выше швеллер, будут поддерживать хайло, сделанное из листовой стали. Нижние размеры передней стенки хайла зависят от ширины топливника, причем передняя стенка будет опираться на стальной швеллер. Боковые стенки хайла опираются на боковые стенки топливника. Передняя стенка и боковые скошенные стенки облицовываются шамотным кирпичом. Абсолютная гладкость стенок имеет большое значение для улучшения тяги. Также облицовывается задняя отвесная стенка дымовой камеры — ее лучше делать не металлической.

Задвижка камина

На дымовую камеру необходимо установить задвижку, с помощью которой можно регулировать отвод дыма в трубу, а также уменьшать отток теплого воздуха, закрыв задвижку, после того как камин протопился. Изготавливается такая задвижка из листовой стали. В теплое время года, полностью открыв задвижку, можно достичь лучшего воздухообмена. Закрытая задвижка предотвращает загрязнение всего пространства камина сажей в процессе чистки дымовой трубы. Задвижку можно закрывать при помощи стержня, который поднимается или опускается.

Устанавливается задвижка таким образом, чтобы к ней был обеспечен доступ с любой стороны камина. После установки задвижки закрепляют и несущий стальной швеллер № 14 (длина равна ширине плюс 20 см). Когда кладка трубы будет закончена, ее соединяют при помощи дымохода и колена с камином. Если кладка камина производится одновременно с камином, то на верхний уголок задвижки необходимо насадить асбестоцементную трубу. Зазоры около задвижки и в других местах необходимо тщательно замазать шамотным раствором.

Дымовая труба

Свободное пространство по бокам камеры облицовывается кирпичом вплоть до задвижки. Над швеллером начинается облицовка трубы. Рекомендуется применять асбестоцементные трубы. Во-первых, они имеют абсолютно гладкие стенки и круглое отверстие, что обладает решающим значением для тяги. Во-вторых, такие трубы гарантируют герметичность соединения и таким образом предохраняют от возникновения пожара. В-третьих, асбестоцементная труба выполняет своего рода функцию элемента жесткости самой дымовой трубы, а после установки ее в вертикальное положение упрощает ее кладку, поскольку необходима лишь облицовка трубы.

Поскольку дымовая труба над крышей выкладывается из качественного кирпича, ее можно лишь обмазать (замазать щели) или оштукатурить. Над выходным отверстием делают козырек, лучше всего из жести, который будет предохранять отверстие от дождя и снега. Поскольку при горении древесины летят искры и пр., пол перед камином необходимо сделать из негорючих материалов (кирпич, плитка и т. п.), а перед отверстием топки поставить предохранительную щетку (стальную решетку, плотную металлическую сетку и т. п.) Приток воздуха в топливник можно прекратить, закрыв его заслонкой из толстого металла (минимальной толщиной 3 мм) или из чугунной плиты, и при помощи соответствующего переводного механизма (рычаг, блок) обеспечить управление им из комнаты. Приток воздуха в топливник снаружи снижает не только теплопотерю, но и циркуляцию воздуха в помещении.

Описанная конструкция и рекомендуемые размеры камина обязательны в том случае, если при нормальных теплоизоляционных свойствах стен здания камин используется в качестве источника отопления помещения. Если речь идет о камине как о декоративном элементе и если основным источником тепла будет служить какая-либо отопительная установка, то конструкция камина может быть еще проще и иметь меньшие размеры.
