Как вы уже поняли, за исключением частей, которые выполняются из кирпича, у печи есть ряд элементов, что приобретаются в готовом виде, т. е. они изготавливаются на заводах. Можно снять данные части со старой печи (если они находятся в нормальном состоянии). Ниже мы приведем полный их список:

1. Вьюшка.

2. Задвижка.

3. Топочная дверка.

4. Поддувальная дверка (полудверка).

5. Прочистные дверки.

6. Колосники (колосниковые решетки).

7. Чугунный настил.

8. Духовой шкаф.

Это устройство отвечает за доступ газов, образующихся в процессе горения, в трубу (рис. 6, а) . Вьюшка располагается на выходе из печи, непосредственно в точке соединения самой печи с дымовой трубой. Изготавливается этот элемент из чугуна и представляет собой чугунную рамку с отверстием, которое закрывается чугунным диском (в некоторых моделях 2 диска).

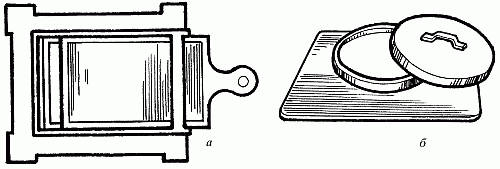

Рис. 6. Запорные приспособления: а — вьюшка; б — задвижка

Это приспособление контролирует выход тепла в трубу. После окончания топки, когда весь дым выходит, задвижка закрывается, препятствуя выходу тепла наружу.

Задвижка состоит из чугунной рамки с пазами, по которой передвигается стальной или чугунный щиток (рис. 6, б) .

Выпускаются задвижки следующих размеров (в мм):

— 322 х 454; 266 х 393;

— 233 х 385; 302 х 345;

— 192 х 450; 192 х 340.

Этот элемент контролирует доступ в топку. Топочную дверку открывают для загрузки топлива, выравнивания горящего слоя или удаления прогоревших углей. В закрытом состоянии дверка предохраняет помещение от пожара, т. к. очень часто угли вылетают из топки, попадая, к примеру, на деревянный пол. Топочные дверки бывают двух видов: герметические (рис. 7, а) и негерметические (рис. 7, б) . Герметические топочные дверки более массивны и имеют специальное полотно с внутренней стороны, которое предохраняет их от перегрева. Они выпускаются следующих размеров (в мм):

— 280 х 305; 280 х 235;

— 255 х 255; 234 х 250.

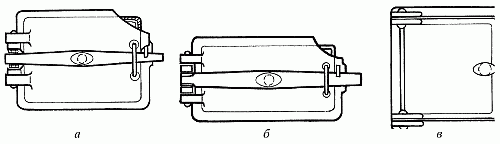

Рис. 7. Дверки печи: а — топочная герметическая; б — топочная негерметическая; в — поддувальная герметическая

Негерметические топочные дверки достаточно легкие и тонкие. Они имеют ручку или щеколду, которая позволяет им плотно прилегать к раме. Их размеры (в мм):

— 294 х 270; 386 х 274;

— 224 х 270; 230 х 260.

Крепится дверка при помощи специальной петли — кляммера , представляющего собой полоску стали с лапками на конце. Кляммер приваривается к рамке и топочной дверке (рис. 8) .

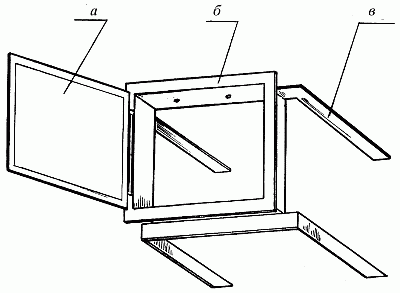

Рис. 8. Топочная дверка: а — дверка; б — рамка; в — кляммеры

Главная функция этого элемента — регулировать тягу и поступление воздуха в топку (рис. 7, в) . Поддувальная дверка устанавливается под колосниками или в поддувале печи. С ее же помощью чистят зольник. Полудверки бывают герметическими, они выпускаются размерами (в мм):

280 х 170; 176 х 176;

160 х 170; 160 х 105.

Также выпускаются негерметические полудверки размерами (в мм):

— 160 х 270; 160 х 150;

— 170 х 170; 160 х 170.

Еще бывают вьюшечные полудверки. Они регулируют доступ к вьюшке на дымовом канале.

Представляют собой либо стационарные металлические дверки, либо вставленный без раствора кирпич, который сверху штукатурится.

Через прочистные дверки производится очистка каналов дымоотвода и труб печи. Дверки монтируются как в дымовой трубе, так и на стенках.

Представляют собой чугунные либо стальные решетки или толстые сетки. Укладываются между поддувалом (зольником) таким образом, чтобы отверстия были перпендикулярны к топочной дверке. Другими словами, они размещаются по направлению к задней стенке. Через колосниковую решетку в топку проходит воздух из поддувала, поддерживающий горение (рис. 9) . Вторая функция колосника — это извлечение золы из топки. Когда вы ворошите угли кочергой, самые мелкие из них, в том числе и зола, проваливаются через решетку и попадают в зольник, не препятствуя тем самым горению в топке.

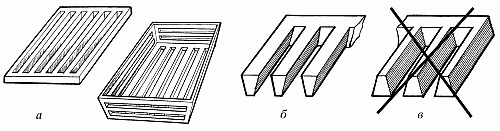

Рис. 9. Колосниковые решетки: а — корзинка; б — правильное положение решетки; в — неправильное положение решетки

Укладывается сверху, накрывает топку в кухонных плитах или отопительно-варочных печах (рис. 10, а) . Может состоять из одной или нескольких плит, снабженных конфорками или без них.

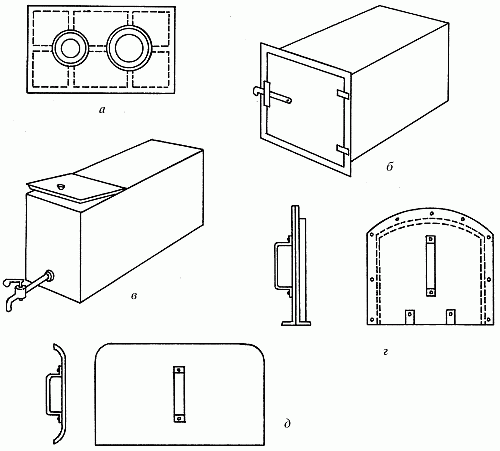

Рис. 10. Печные изделия: а — чугунный настил с конфорками; б — духовой шкаф; в — водогрейный бачок; г, д — заслоны

Конфорки, в свою очередь, состоят из отдельных чугунных колец, диаметр которых уменьшается по мере их приближения к центру, что позволяет регулировать интенсивность пламени при приготовлении пищи.

Встраивается в кухонную плиту или отопительно-варочную печь. Изготавливается из кровельной стали толщиной 1 мм. Размеры шкафов варьируются в зависимости от размеров плиты.

Одновременно с обогревом помещения можно греть и воду. Для этого был создан такой элемент, как водогрейный бачок (рис. 10, в) . Он выполняется из оцинкованной стали и встраивается в кухонную плиту.

Заслон используется вместо дверки в печах с большим устьем, например в русских. Он изготавливается из стали толщиной 0,5–1 мм (рис. 10 г, д) .
