Что же такое локальная компьютерная сеть? Под локальной вычислительной сетью (ЛВС) понимают совместное подключение отдельных компьютеров или рабочих станций к каналу передачи данных. Понятие ЛВС относится к географически ограниченным реализациям, в которых определённое число компьютеров связаны друг с другом с помощью современных и технологичных средств коммуникаций.

ЛВС включает в себя: кабельную локальную сеть, активное сетевое оборудование и компьютеры различного назначения. Преимущества применения локальной вычислительной сети:

— возможность получить и отправить любую информацию с любого компьютера в сети.

— свободное добавление, удаление и перемещение рабочих мест сотрудников внутри офиса/здания.

— оперативное наращивание (модернизация) системы оборудования без затрат на кабельную сеть.

При построении ЛВС главной задачей является грамотное проектирование будущей сети. Благодаря правильно выбранной структуре локальной сети можно существенно повысить скорость и функциональность системы и сократить дальнейшие расходы на её создание и последующий сервис. Хорошо спроектированная и продуманная структурированная локальная сеть позволит в будущем сэкономить Ваши средства и время.

Наша компания выполнит полный комплекс работ по проектированию и монтажу проводной/беспроводной/гибридной локальной компьютерной сети (ЛВС) в вашем офисе; установит и настроит любое активное сетевое оборудование, а так же сервера и рабочие станции. Специалисты нашей компании профессионально осуществляют проектирование, обслуживание и монтаж компьютерных сетей в Санкт-Петербурге.

Как устроена локальная сеть?

Как построить и настроить домашнюю локальную сеть?

Какие материаллы и оборудование понадобится для организации локальной сети?

Как обеспечить доступ в глобальную сеть интернет со всех компьютеров домашней сети?

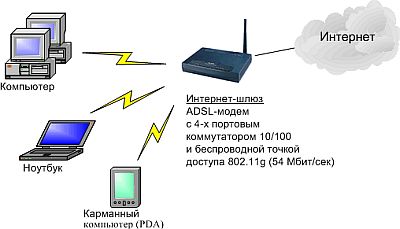

Давайте сначала посмотрим на структуру сети, на то, как она устроена и как работает. Для примера рассмотрим простейшую локальную сеть в которую входят два персональных компьютера, один ноутбук и КПК.

В данном случае все компьютеры подключены к маршрутизатору (роутеру), который в свою очередь подключен к интернет-каналу провайдера. Таким образом наш роутер раздаёт интернет-канал всем компьютерам входящим в состав домашней локальной сети. Подключение к роутеру может быть как проводным — посредством специального сетевого кабеля "витая пара" категории UTP-5, так и беспроводным — посредством технологии Wi-Fi. В нашей статье о настройке роутера Planet WRT-414 мы достаточно популярно разъяснили что такое роутер (маршрутизатор) и принцип его работы так же. (Читать статью о настройке роутера в составе домашней сети)

Перед тем, как начать строить домашнюю сеть необходимо составить план сети. Наиболее распространенной схемой построения локальных сетей является вариант «звезда» — как в нашем случае. Если домашняя сеть планируется без выхода в интернет, то вместо роутера достаточно будет использовать свитч или коммутатор. В обоих случаях все компьютеры домашней сети подключаются к роутеру или свитчу. Получается т. н. звезда — роутер или свитч являются как бы центром, а подключенные к нему компьютеры — лучами звезды. Если мы имеем дело с сетью, которая должна быть подключена к свитчу, но провода на всех компьютерах использовать не хочется (или нет возможности), то в этом случае, что бы организовать беспроводную локальную сеть, к свитчу необходимо подключить так называемую Wi-Fi точку доступа. На всех компьютерах входящих в домашнюю сеть должны быть установлены модули Wi-Fi.

Если мы используем маршрутизатор со встроенной точкой доступа, то домашняя сеть организовывается аналогичным образом. Различие лишь в том, что в первом случае все настройки (ip-адрес, маску сети) необходимо настраивать вручную на каждом компьютере, а в случае с маршрутизатором нужно только лишь настроить сам маршрутизатор, а настройку компьютеров домашней сети производить будет не нужно. Роутер сам будет раздавать компьютерам локальной сети все необходимые настройки и обеспечивать доступ в интернет. Для этого в свойствах сетевого подключения на каждом компьютере должно быть установлено «динамическое» получение ip-адресов, в этом случае маршрутизатор выдаст каждому компьютеру в домашней сети уникальный ip-адрес, а так же маску сети, шлюз и DNS-сервер. В опциях маршрутизатора должен быть активирован так называемый DHCP-сервер, то есть специальная программа, которая присваивает всем компьютерам сети различные ip-адреса и другие необходимые настройки. Таким образом любой компьютер или ноутбук (КПК) подключенный к данной сети автоматически получит все нужные настройки от роутера и сможет выходить в интернет.

Если какие-то компьютеры нужно подключить с помощью проводов, то, в этом случае, нам понадобится специальный провод — витая пара категории UTP-5, коннекторы RJ-45, специальные обжимные клещи и несложные навыки.

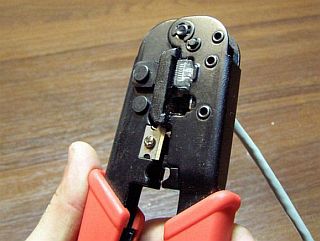

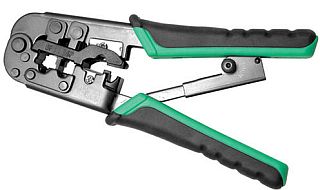

Клещи для обжима коннекторов RJ-45 на концах кабеля "витая пара"

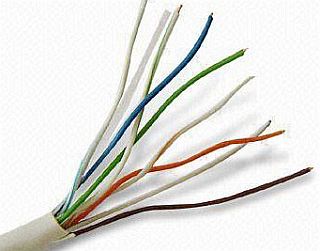

Кабель "витая пара" UTP-5 и непосредственно сам коннектор RJ-45

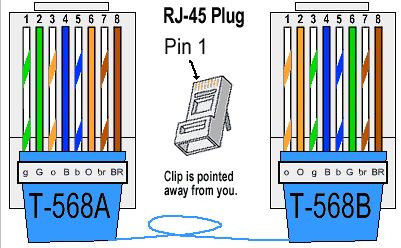

Теперь нужно пояснить, что способов обжима витой пары существует два: вариант «А» и вариант «В». Первый вариант используется как раз в нашем случае, а второй — в случае соединения только двух компьютеров напрямую, без свитча или маршрутизатора. На фотографиях ниже приведены оба варианты обжима сетевого кабеля "витая пара". Здесь очень важно соблюдать последовательность цветов — иначе ничего у вас работать не будет.

В первом случае (соединение через свитч или маршрутизатор) имеем вариант А.

Во втором случае вариант В для прямого соединения двух компьютеров.

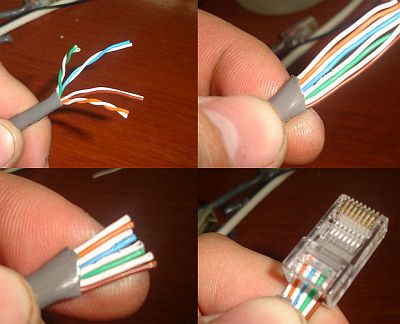

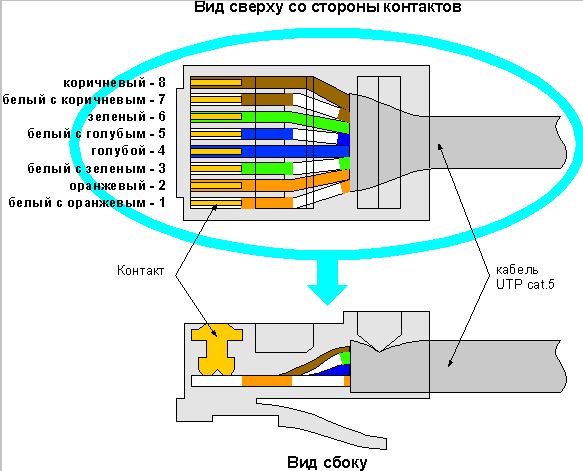

Сперва очищаем концы кабеля от внешней изоляции примерно на 5 см, затем расплетаем скрутки проводов, после чего выравниваем проводки по цветам в нужной нам последовательности. Откусываем лишние концы проводов клещами, тем самым их выравнивая, и вставляем в коннектор. В нашем случае обжимаем по варианту А:

Вставляем коннектор в обжимные клещи и производим однократный обжим кабеля. Затем аналогичным образом поступаем и с другой стороны.

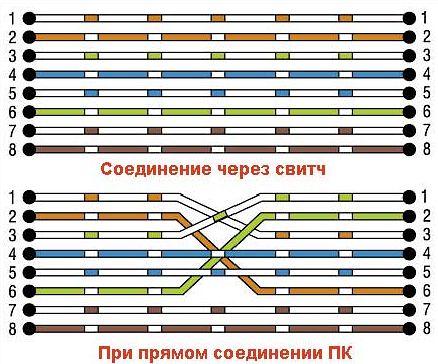

Ниже приведен способ обжима по варианту «В». Как видно из рисунка — один конец кабеля обжимается по варианту А, а на втором конце провода меняются местами зелёная и оранжевая пары. Таким образом получаем так называемый кросс-кабель для соединения двух компьютеров напрямую.

— Проектирование, монтаж и настройка локальной сети в офисах, установка активного сетевого оборудования.

— Прокладка кабеля UTP-5 и настройка домашней компьютерной сети.

— Установка и настройка роутера (маршрутизатора) для осуществления подключения к одному каналу интернет нескольких компьютеров в составе сети.

— Установка и настройка точки доступа или Wi-Fi маршрутизатора для организации беспроводной локальной сети.

— Настройка сервера для работы в составе корпоративной локальной сети.
