До сих пор в этой книге мы обсуждали основные методы программирования в ОС Linux, касающиеся сложной внутренней начинки. Теперь же пора вдохнуть жизнь в наши приложения и узнать, как включить в них графический пользовательский интерфейс (Graphical User Interface, GUI). В этой главе и в главе 17 мы собираемся рассмотреть две самые популярные библиотеки GUI для ОС Linux: GTK+ и KDE/Qt. Эти библиотеки соответствуют двум популярнейшим интегрированным средам рабочего стола Linux: GNOME (GTK+) и KDE.

Все библиотеки GUI в Linux размещены поверх низкоуровневой оконной системы, называемой X Window System (чаще X11 или просто X), поэтому, прежде чем вдаваться в подробности среды GNOME/GTK+, мы приведем обзор основных принципов работы системы X и поможем понять, как различные слои оконной системы пригоняются один к другому для создания того, что мы называем рабочим столом.

В этой главе обсуждаются следующие темы:

□ система X Window System;

□ введение в среду GNOME/GTK+;

□ виджеты или интерфейсные элементы окна GTK+;

□ виджеты и меню среды GNOME;

□ диалоговые окна;

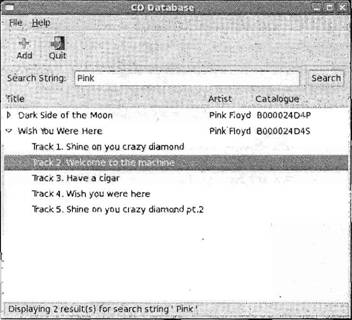

□ GUI базы данных компакт-дисков с использованием GNOME/GTK+.

Если вы когда-либо применяли оконную систему рабочего стола в ОС Linux, скорее всего вы использовали графическую систему X с открытым программным кодом. Одна из наиболее передовых и в результате разочаровывающих характеристик X — жесткая привязка к идеологии "инструментов, а не политики". Это означает, что в системе X нет определения какого-либо пользовательского интерфейса, но есть средства для его создания. Вы вольны создавать целиком собственную среду рабочего стола, экспериментируя и вводя новшества при желании. Но это же свойство долгое время тормозило разработку пользовательских интерфейсов в системах Linux и UNIX. Для заполнения этой пустоты возникли два проекта рабочего стола, предпочитаемые пользователями Linux: GNOME и KDE. Рабочий стол ОС Linux, тем не менее, не ограничивается системой X. В действительности рабочий стол в Linux — это довольно расплывчатая субстанция без определенной версии, выпущенной в рамках одного проекта или какой-либо группой специалистов. Современная установка содержит мириады библиотек, утилит и приложений, которые все вместе называются "рабочим столом".

У системы X, первоначально разработанной в MIT (Массачусетский технологический институт) в начале 1980 гг., длинная и яркая история. Она создавалась как унифицированная оконная система для высокопроизводительных рабочих станций того времени, которые были очень дорогими перемалывающими огромные объемы чисел чудовищами.

Когда наступили 1990 гг. и цены на оборудование упали, энтузиасты перенесли систему X на недорогие домашние компьютеры PC, этот проект стал называться XFree86 (процессоры PC, выпускавшиеся корпорацией Intel и другими компаниями, были известны как процессоры x86), и сегодня вместе с системой Linux распространяются потомки проекта XFree86, а в большинстве дистрибутивов Linux применяется вариант системы X, названный X.Org,

X Window System разделена на компоненты аппаратного и программного уровней, называемые Х-сервером и Х-клиентом. Эти компоненты взаимодействуют с помощью протокола с легко угадываемым названием "X-протокол". В следующих разделах рассматривается по очереди каждый из этих компонентов.

X-сервер запускается на пользовательской локальной машине и выполняет низкоуровневые операции прорисовки графического экрана. Присутствие в названии слова "сервер" часто смущает: X-сервер выполняется на вашем настольном ПК. X-клиенты могут запускаться на вашем настольном ПК или на самом деле выполняться на других компьютерах в вашей сети, включая серверы. Если подумать, обратная терминология не лишена смысла, но часто кажется применяемой задом наперед.

Поскольку X-сервер напрямую общается с видеокартой, вы должны применять X-сервер, соответствующий вашей видеокарте, и для него следует задавать подходящее разрешение, скорость обновления экрана, количество цветов и т.д. Файл конфигурации называется xorg.conf или Xfree86Config. В прошлом вы обычно должны были вручную редактировать файл конфигурации, чтобы добиться корректной работы системы X. К счастью, современные дистрибутивы Linux автоматически определяют нужные установочные параметры, экономя время пользователя и избавляя его от решения головоломок!

X-сервер ждет ввод пользователя от мыши и клавиатуры и передает нажатия клавиш и щелчки кнопками мыши приложениям, X-клиентам. Эти сообщения называют событиями; они служат основными элементами программирования GUI. Позже в этой главе мы подробно рассмотрим события и их логическое расширение GTK+ сигналы.

X-клиент — это любая программа, использующая X Window System как GUI. Примерами могут служить xterm, xcalc и более сложные, приложения, например, Abiword. X-клиент ждет события пользователя, посылаемые X-сервером, и отвечает на них отправкой обратно серверу сообщений об обновлении изображений.

Примечание

X-клиент необязательно должен быть на той же машине, что и X-сервер.

X-клиент и X-сервер взаимодействуют с помощью X-протокола, который позволяет клиенту и серверу быть разделенными сетью. Например, вы можете запустить приложение X-клиент с удаленного компьютера через Интернет или шифруемую виртуальную частную сеть (Virtual Private Network, VPN). В большинстве персональных систем Linux X-клиенты и X-сервер работают в одной и той же системе.

Xlib — это библиотека, неявно используемая X-клиентом для генерации сообщений X-протокола. Она предоставляет API очень низкого уровня, позволяющий клиенту отображать простейшие элементы на X-сервере и откликаться на простейший ввод. Мы должны подчеркнуть, что Xlib — это библиотека очень низкого уровня, и создание с ее применением даже чего-либо столь же простого, как меню, — невероятно трудоемкий процесс, требующий сотен строк программного кода.

Разработчик GUI не может эффективно программировать непосредственно с помощью Xlib. Вам нужен API, делающий легким и простым создание таких элементов GUI, как меню, кнопки и раскрывающиеся списки. Говоря кратко, эту роль играет комплект инструментальных средств или элементов интерфейса.

Комплект инструментов или элементов интерфейса — это библиотека GUI, которую X-клиенты применяют для значительного упрощения создания окон, меню, кнопок и т.п. С помощью комплекта инструментальных средств вы можете создавать кнопки, меню, фреймы и тому подобное с помощью вызовов одной функции. Общий термин для обозначения элементов GUI, подобных перечисленным, — виджеты, универсальный элемент, который вы найдете во всех современных библиотеках GUI.

Существует масса комплектов инструментов для системы X, из которых вы можете выбирать, и каждый из них обладает определенными достоинствами и недостатками. На каком остановиться — важное проектное решение для вашего приложения, и при выборе следует учитывать следующие факторы.

□ Для кого предназначено ваше приложение?

□ Будут ли установлены библиотеки комплекта инструментов у ваших пользователей?

□ Перенесен ли комплект инструментов в другие популярные операционные системы?

□ Какой лицензией программного обеспечения пользуется комплект инструментов и согласуется ли она с предполагаемым вами использованием?

□ Поддерживает ли комплект инструментов ваш язык программирования?

□ Современный ли внешний вид и реализация у комплекта инструментов?

На протяжении многих лет самыми популярными комплектами инструментальных средств были Motif, OpenLook и Xt, но они уступили технически более совершенным комплектам GTK+ и Qt, формирующим основу рабочих столов GNOME и KDE соответственно.

Последний компонент X-мозаики — оконный менеджер или диспетчер, который отвечает за расположение окон на экране. Оконные менеджеры часто поддерживают отдельные "рабочие области", на которые делится рабочий стол, увеличивая область экрана, с которой вы можете взаимодействовать. Оконный менеджер также отвечает за графическое оформление всех окон, состоящее, как правило, из рамки и полосы заголовка с пиктограммами максимизации, минимизации и закрытия окна. Оконные менеджеры обеспечивают частично внешний вид рабочего стола, например заголовки окон.

К широко распространенным относятся следующие оконные менеджеры:

□ Metacity — оконный менеджер, используемый по умолчанию для рабочего стола GNOME;

□ KWin — оконный менеджер, применяемый по умолчанию для рабочего стола KDE;

□ Openbox — разработанный для экономии ресурсов и запускаемый на более старых и медленных системах;

□ Enlightenment — оконный менеджер, отображающий превосходную графику и спецэффекты.

Как и все в системе X, оконные менеджеры можно переключать. Тем не менее, большинство пользователей запускает оконный менеджер, входящий в их поставку среды рабочего стола.

Следует упомянуть и другие способы создания GUI, характерные для ОС Linux, — существуют языки с собственной поддержкой GUI, функционирующей под управлением Linux.

□ Язык Java поддерживает программирование GUI с помощью Swing и более старых API AWT. Внешнее оформление GUI на языке Java понравится не всем и на более старых машинах интерфейс может восприниматься как громоздкий и медленно реагирующий. Огромное преимущество Java заключается в том, что единожды откомпилированный код на языке Java выполняется неизменным да любой платформе с виртуальной машиной Java (Java Virtual Machine), которая включает Linux, Windows, Mac OS и мобильные устройства. Дополнительную информацию см. на Web-сайте http://java.sun.com.

□ Язык программирования C# очень похож на язык Java. В систему Linux общеязыковая исполняющая среда (C# Common Language или CLR) пришла из проекта Mono, см. Web-сайт http://www.mono-project.com. C# на платформе Mono поддерживает модель программирования Windows Forms, применяемую в Windows, и специальную привязку к комплекту инструментов GTK+, названную Gtk#.

□ Tcl/Tk — язык сценариев, отлично подходящий для быстрой разработки интерфейсов GUI и работающий с X, Windows и Mac OS. Он очень удобен для быстрого макетирования или маленьких утилит, нуждающихся в простоте и удобстве сопровождения сценария. Все подробности можно найти на Web-сайте http://tcl.tk.

□ Python — тоже язык сценариев. Вы можете применять Tk, часть Tcl/Tk, из Python или программировать в привязке Python к GTK+, разрабатывая программы GTK+ на языке Python. Дополнительную информацию о языке Python см. на Web-сайте http://www.python.org.

□ Perl — еще один популярный язык сценариев в Linux. Вы можете применять Tk, часть Tcl/Tk, в языке Perl как Perl/Tk. Дополнительную информацию о Perl см. на Web-сайте http://www.perl.org/.

За платформою независимость, которую приносят эти языки, приходится платить. Совместное использование данных их собственными приложениями — например, применение операции перетаскивания мышью (drag and drop) — затруднено, и сохранение конфигурации обычно следует выполнять специфическим, а не стандартным способом, характерным для рабочего стола. Иногда поставщики программного обеспечения на языке Java хитрят, включая в поставку платформно-зависимые расширения для того, чтобы избежать подобных проблем.

Теперь, когда вы познакомились с системой X Window System, самое время рассмотреть комплект инструментальных средств GTK+ Toolkit. GTK+ появился на свет как часть популярного графического редактора GNU Image Manipulation Program (GIMP), от которого он и унаследовал свое имя (The Gimp ToolKit). Очевидно, что программисты GIMP всерьез предвидели превращение GTK+ в самостоятельный проект, поскольку он вырос и стал одним из самых мощных и популярных комплектов инструментов. Домашнюю страницу проекта GTK+ можно найти по адресу http://www.gtk.org.

Примечание

В итоге, GTK+ — это библиотека, которая существенно упрощает создание графических интерфейсов пользователей (Graphical User Interface, GUI), предоставляя набор готовых компонентов, именуемых виджетами, которые вы соединяете вместе с помощью легких в использовании вызовов функций, включенных в логическую структуру вашего приложения.

Несмотря на то, что GTK+ — это проект GNU, как и GIMP, он выпущен на условиях более либеральной лицензии (Lesser General Public License, Стандартная общественная лицензия ограниченного применения GNU), которая освобождает программное обеспечение (включая патентованное программное обеспечение с закрытым программным кодом), написанное с использованием GTK+, от уплаты лицензионных вознаграждений или авторских гонораров, а также других ограничений. Свобода, предлагаемая лицензией GTK+, отличает этот комплект инструментов от его конкурента Qt (который будет обсуждаться в следующей главе), чья лицензия GPL запрещает разработку коммерческого программного обеспечения с использованием Qt (в этом случае вы должны купить коммерческую лицензию для Qt).

Комплект GTK+ целиком написан на языке С и большая часть программного обеспечения GTK+ также написана на С. К счастью, существует ряд привязок к языкам (language binding), позволяющих применять GTK+ в предпочитаемом вами языке программирования, будь то С++, Python, PHP, Ruby, Perl, C# или Java.

Комплект GTK+ сформирован как надстройка для ряда других библиотек, К ним относятся следующие:

□ GLib — предоставляет низкоуровневые структуры данных, типы, поддержку потоков, циклов событий и динамической загрузки;

□ GObject — реализует объектно-ориентированную систему на языке С, не требующую применения языка С++;

□ Pango — поддерживает визуализацию и форматирование текста;

□ ATK — помогает создавать приложения с доступом и позволяет пользователям запускать ваши приложения с помощью средств чтения экрана и других средств доступа;

□ GDK (GIMP Drawing Kit) — обрабатывает визуализацию низкоуровневой графики поверх библиотеки Xlib;

□ GdkPixbuf — помогает манипулировать изображениями в программах GTK+;

□ Xlib — предоставляет низкоуровневую графику в системах Linux и UNIX.

Если вы когда-нибудь просматривали программный код GTK+, то могли удивиться, увидев множество типов данных языка С с префиксом

g

gint

gchar

gshort

gint32

gpointer

GLib и GObject помогают межплатформным разработкам, обеспечивая стандартный набор типов данных замещения, функций и макросов для поддержки управления памятью и общих задач. Эти типы, функции и макросы означают, что, как программисты GTK+, мы можем быть уверены в том, что наш программный код надежно переносится на другие платформы и архитектуры.

В библиотеке Glib также определено несколько очень удобных констант:

#include <glib/gmacros.h>

#define FALSE 0

#define TRUE !FALSE

Дополнительные типы данных — это типы, служащие заменой для стандартных типов данных C (из соображений совместимости и читабельности) и гарантирующие одинаковый размер в байтах на. всех платформах:

□

gint

guint

gchar

guchar

glong

gulong

gfloat

gdouble

□

gpointer

void*

□

gboolean

int

□

gint8

guint8

gint16

guint16

gint32

guint32

Удобно то, что применение библиотек GLib и GObject почти прозрачно. Glib широко используется в GTK+, поэтому если у вас есть работающая установка GTK+, то вы обнаружите, что библиотека Glib уже установлена. Как вы увидите позже в этой главе, при программировании с помощью комплекта GTK+ вам даже не придется явно включать заголовочный файл glib.h.

Все, у кого уже есть опыт программирования GUI, возможно, поймут наше утверждение о строгой приверженности библиотек GUI концепции объектно-ориентированного программирования (ООП), настолько строгой, что все современные комплекты инструментов, включая GTK+, написаны в стиле объектно-ориентированного программирования.

Несмотря на то, что комплект инструментов GTK+ написан на чистом С, он поддерживает объекты и ООП благодаря библиотеке GObject. Эта библиотека поддерживает наследование объектов и полиморфизм с помощью макросов.

Давайте рассмотрим образец наследования и полиморфизма на примере иерархии объектов GtkWindow, взятой из документации GTK+ API.

GObject

 +---GInitiallyUnowned

 +----GtkObject

       +----GtkWidget

             +----GtkContainer

                   +----GtkBin

                         +----GtkWindow

Этот список объектов говорит о том, что объект

GtkWindow

GtkBin

GtkBin

GtkWindow

GtkWindow

GtkContainer

GtkWidget

Для удобства все функции создания виджетов возвращают тип

GtkWidget

GtkWidget* gtk_window_new(GtkWindowType type);

Предположим, что вы создаете объект

GtkWindow

GtkContainer

gtk_container_add

void gtk_container_add(GtkContainer* container, GtkWidget *widget);

Вы применяете макрос

GTK_CONTAINER

GtkWidget

GtkContainer

GtkWidget * window = gtk_window_new(GTK GTK_WINDOW_TOPLEVEL);

gtk_container_add(GTK_CONTAINER(window), awidget);

Назначение этих функций вы узнаете позже; сейчас просто отметьте для себя частое применение макросов. Для каждого возможного приведения типа существует макрос.

Примечание

Не беспокойтесь, если вам все это не очень понятно; вам не нужно разбираться в подробностях ООП для того, чтобы освоить GNOME/GTK+. На самом деле это безболезненный способ усвоить идеи и преимущества ООП на базе знакомого вам языка С.

GNOME — имя, данное проекту, начатому в 1997 г. программистами, работавшими в проекте GNU Image Manipulation Program (GIMP) над созданием унифицированного рабочего стола для Linux. Все были согласны с тем, что выбор ОС Linux как платформы рабочего стола тормозился отсутствием согласованной стратегии. В то время рабочий стол Linux напоминал Дикий Запад без общих стандартов или выработанных на практике приемов, и программисты могли делать все, что вздумается. Без сводной группы, контролирующей меню рабочего стола, согласованное представление и отображение, документацию, трансляцию и т.д., освоение рабочего стола новичком было в лучшем случае путанным, а в худшем — непригодным.

Группа GNOME намеревалась создать рабочий стол для ОС Linux с лицензией GPL, разрабатывая утилиты и программы настройки в едином согласованном стиле, одновременно способствуя развитию стандартов для взаимодействия приложений, печати, управления сеансами и лучших приемов в программировании GUI приложений.

Результаты их стараний очевидны: среда GNOME — основа стандартного рабочего стола Linux в дистрибутивах Fedora, Red Hat, Ubuntu, openSUSE и др. (рис. 16.1).

Первоначально название GNOME означало GNU Network Object Model Environment (среда сетевых объектных моделей GNU), что отражает одну из ранее поставленных задач, внедрение в систему Linux объектной интегрированной системы, такой как Microsoft OLE, для того, чтобы вы могли, например, встроить электронную таблицу в документ текстового процессора. Теперь поставлены новые задачи, и то, что сегодня нам известно как GNOME, — это законченная среда рабочего стола, содержащая панель для запуска приложений, комплект программ и утилит, библиотеки программирования и средства поддержки разработчиков.

Перед тем как начать программировать, следует убедиться в том, что все библиотеки установлены.

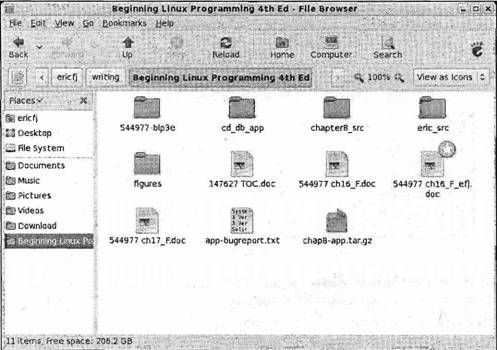

Рис. 16.1

Полный рабочий стол GNOME со своими стандартными приложениями и библиотеками разработки GNOME/GTK+ включает в себя более 60 пакетов, поэтому установка GNOME с нуля вручную или из исходного кода — устрашающая перспектива. К счастью, в современных дистрибутивах Linux есть отличные утилиты управления пакетами, превращающие установку GNOME/GTK+ и библиотек разработки в пустяковое дело.

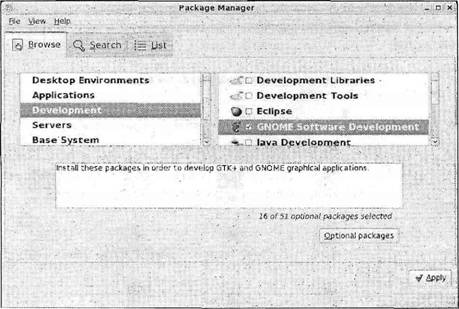

В дистрибутивах Linux Red Hat и Fedora вы открываете средство Package Management (Управление пакетами), щелкнув мышью кнопку меню Applications (Приложения) и выбрав команду Add/Remove Software (Добавить/удалить программы). Когда появится Package Management (рис. 16.2), убедитесь в том, что установлен флажок GNOME Software Development (Разработка программ GNOME). Загляните в область Development (Разработка) для этого установочного параметра.

В этой главе вы будете работать с GNOME/GTK+ 2, поэтому убедитесь в том, что установлены библиотеки версии 2.x.Рис. 16.2

В случае дистрибутивов, применяющих RPM-пакеты, у вас должны быть установлены как минимум следующие RPM-пакеты:

□ gtk2-2.10.11-7.fc7.rpm;

□ gtk2-devel-2.10.11-7.fc7.rpm;

□ gtk2-engines-2.10.0-3.fc7.rpm;

□ libgnome-2.18.0-4.fc7.rpm;

□ libgnomeui-2.18.l-2.fc7.rpm;

□ libgnome-devel-2.18.0-4.fc7.rpm;

□ libgnomeui-devel-2.18.1-2.fc7.rpm.

Примечание

В этом примере комбинация символов fc7 указывает на дистрибутив Linux Fedora 7. В вашей системе могут быть слегка отличающиеся имена.

В дистрибутиве Debian и основанных на Debian системах, таких как Ubuntu, вы можете использовать программу apt-get для установки пакетов GNOME/GTK+ с разных сайтов-зеркал (mirrors). Для выяснения подробностей следуйте по ссылкам Web-сайта http://www.gnome.org.

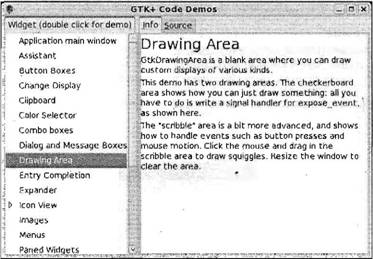

Опробуйте также демонстрационное приложение GTK+, в котором показаны все виджеты и их оформление (рис. 16.3).

$ gtk-demo

Рис. 16.3

Для каждого виджета отображаются вкладки Info (Информация) и Source (Исходный код). На вкладке Source (Исходный код) приведен программный код на языке С для применения данного виджета. На ней может быть представлено множество примеров.

Выполните упражнение 16.1.

Упражнение 16.1. Обычное окно

GtkWindow

Давайте начнем программирование средствами GTK+ с простейшей из программ GUI — отображения окна. Вы увидите библиотеки GTK+ в действии и большой набор функциональных возможностей, получаемых из очень короткого программного кода.

1. Введите программу и назовите ее gtk1.с:

#include <gtk/gtk.h>

int main(int argc, char *argv[]) {

 GtkWidget *window;

 gtk_init(&argc, &argv);

 window = gtk_window_new(GTK_WINDOW_TOPLEVEL);

 gtk_widget_show(window);

 gtk_main();

 return 0;

}

2. Для компиляции gtk1.c введите следующую команду:

$ gcc gtk1.c -о gtk1 `pkg-config --cflags --libs gtk+-2.0`

Примечание

Будьте внимательны и набирайте обратные апострофы, а не обычные апострофы — помните о том, что обратные апострофы — это инструкции, заставляющие оболочку выполнить заключенную в них команду и добавить ее вывод в конец строки.

Когда вы выполните программу с помощью следующей команды, ваше окно должно раскрыться (рис. 16.4).

$ ./gtk1

Рис. 16.4

Учтите, что вы можете перемещать окно, изменять его размер, сворачивать и раскрывать его на весь экран.

Как это работает

Включить заголовочные файлы, необходимые для библиотек GTK+ и связанных с ними библиотек, можно с помощью одного оператора

#include <gtk/gtk.h>

GtkWidget

Затем для инициализации библиотек GTK+ следует выполнить вызов

gtk_init

argc

argv

Суть примера заключается в вызове функции

gtk_window_new

GtkWidget* gtk_window_new(GtkWindowType type);

Параметр type может принимать в зависимости от назначения окна одно из двух значений:

□

GTK_WINDOW_TOPLEVEL

□

GTK_WINDOW_POPUP

Почти всегда вы будете применять значение

GTK_WINDOW_TOPLEVEL

Вызов

gtk_window_new

gtk_widget_show

gtk_widget_show(window);

Эта функция принимает указатель типа

GtkWidget

Последним вы выполняете вызов функции

gtk_main

gtk_main_quit

У всех библиотек GUI есть нечто общее. Должен существовать некий механизм для выполнения программного кода в ответ на действие пользователя. Программа, выполняющаяся в режиме командной строки, может позволить себе останов выполнения в ожидании ввода и затем применить нечто вроде оператора выбора для выполнения разных ветвей программы в зависимости от введенных данных. Такой подход нецелесообразен в случае приложения GUI, поскольку оно должно непрерывно реагировать на ввод пользователя, например, ему приходится постоянно обновлять области окна.

У современных оконных систем есть система событий и приемники событий, которым адресована эта задача. Идея заключается в том, что каждый пользовательский ввод обычно с помощью мыши или клавиатуры инициирует событие. Нажатие на клавиатуре, например, вызовет "событие клавиатуры". Затем пишется программный код, который ждет приема такого события и выполняется в случае его возникновения.

Как вы уже видели, эти события генерирует система X Window System, но они мало помогут вам как программисту GTK+, т.к. они очень низкоуровневые. Когда производится щелчок кнопкой мыши, X порождает событие, содержащее координаты указателя мыши, а вам нужно знать, когда пользователь активизирует виджет.

У GTK+ есть собственная система событий и приемников событий, называемых сигналами и обратными вызовами. Их очень легко применять, поскольку для установки обработчика сигнала можно использовать очень полезное свойство языка С, указатель на функцию.

Сначала несколько определений. Сигнал GTK+ порождается объектом типа

GtkObject

Примечание

Имейте в виду, что сигнал GTK+ — это нечто иное, чем сигнал UNIX, обсуждавшийся в главе 11.

Как программист, использующий GTK+, вы должны заботиться только о написании и связывании функций обратного вызова, поскольку код порождения сигнала — это внутренний программный код определенного виджета.

Прототип или заголовок функции обратного вызова обычно похож на следующий:

void a_callback_function(GtkWidget *widget, gpointer user_data);

Вы передаете два параметра: первый — указатель на виджет, породивший сигнал, второй — произвольный указатель, который вы выбираете самостоятельно, когда связываете обратный вызов. Вы можете использовать этот указатель для любых целей.

Связать функцию обратного вызова тоже очень просто. Вы вызываете функцию

g_signal_connect

gulong g_signal_connect(gpointer *object, const gchar *name,

 GCallback func, gpointer user_data);

Следует отметить, что для связывания функций обратного вызова нет ограничений. Вы можете иметь много сигналов, связанных с одной и той же функцией обратного вызова, и много функций обратного вызова, связанных с единственным сигналом.

В документации по API GTK+ можно найти подробное описание сигналов, порождаемых каждым виджетом.

Примечание

До появления GTK+ 2 для связывания функций обратного вызова применялась функция

gtk_signal_connect

. Она была заменена функцией

g_signal_connect

и не должна применяться во вновь разрабатываемом программном коде.

Вы опробуете функцию

g_signal_connect

В программе gtk2.c вставьте в свое окно кнопку и свяжите сигнал

clicked

#include <gtk/gtk.h>

#include <stdio.h>

static int count = 0;

void button_clicked(GtkWidget *button, gpointer data) {

 printf("%s pressed %d time(s) \n", (char *)data, ++count);

}

int main(int argc, char* argv[]) {

 GtkWidget *window;

 GtkWidget *button;

 gtk_init(&argc, &argv);

 window = gtk_window_new(GTK_WINDOW_TOPLEVEL);

 button = gtk_button_new_with_label("Hello World!");

 gtk_container_add(GTK_CONTAINER(window), button);

 g_signal_connect(GTK_OBJECT(button), "clicked",

  GTK_SIGNAL_FUNC(button_clicked), "Button 1");

 gtk_widget_show(button);

 gtk_widget_show(window);

 gtk_main();

 return 0;

}

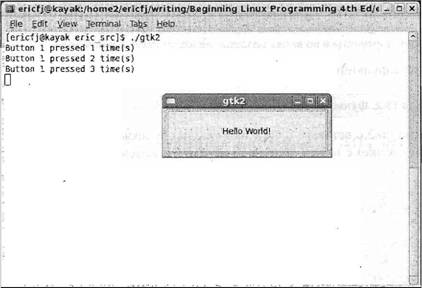

Введите исходный текст программы и сохраните его в файле с именем gtk2.c. Откомпилируйте и скомпонуйте программу аналогично программе gtk1.с из предыдущего упражнения. Запустив ее, вы получите окно с кнопкой. При каждом щелчке кнопки мышью будет выводиться короткое сообщение (рис. 16.5).

Рис. 16.5

Как это работает

Вы добавили два новых элемента в программу gtk2.c: виджет

GtkButton

GtkButton

clicked

Функция обратного вызова

button_clicked

clicked

g_signal_connect

g_signal_connect(GTK_OBJECT(app), "clicked",

 GTK_SIGNAL_FUNC(button_clicked), "Button 1");

Обратите внимание на то, что имя кнопки — "Button 1" — передается в функцию обратного вызова как данные пользователя.

Весь остальной добавленный программный код касается виджета кнопки, создаваемой так же, как окно — вызовом функции

gtk_button_new_with_label

gtk_widget_show

Для расположения кнопки в окне вызывается функция

gtk_container_add

GtkWidget

GtkContainer

void gtk_container_add(GtkContainer* container, GtkWidget *widget);

Как вы уже знаете,

GtkWindow

GtkContainer

GtkContainer

GTK_CONTAINER

gtk_container_add(GTK_CONTAINER(window), button);

Функция

gtk_container_add

Компоновка GUI исключительно важна для удобства применения интерфейса, и добиться наилучшей компоновки труднее всего. Реальная трудность в размещении виджетов заключается в том, что вы не можете полагаться на наличие у всех пользователей одинаковых размеров окон, тем, шрифтов и цветовых схем. То, что может быть отличным интерфейсом для одной системы, в другой системе может оказаться просто нечитаемым.

Для создания GUI, который выглядит одинаково во всех системах, вам необходимо избегать размещения виджетов на основе абсолютных координат и использовать более гибкую систему компоновки. У GTK+ есть для этой цели виджеты контейнеров. Виджеты-контейнеры позволяют управлять компоновкой виджетов в окнах вашего приложения. Виджеты упаковочных контейнеров (box) представляют очень удобный тип виджета-контейнера. GTK+ предлагает множество виджетов-контейнеров других типов, описанных в интерактивной документации к GTK+.

Виджеты упаковочных контейнеров — невидимые виджеты, задача которых — хранить другие виджеты и управлять их компоновкой или схемой размещения. Для управления размером отдельных виджетов, содержащихся в виджете упаковочного контейнера, вы задаете правила вместо координат. Поскольку виджеты упаковочных контейнеров могут содержать любые объекты

GtkWidget

GtkBox

GtkWidget

У типа

GtkBox

□

GtkHBox

□

GtkVBox

После создания упаковочных контейнеров следует задать два параметра:

homogeneous

spacing

GtkWidget* gtk_hbox_new(gboolean homogeneous, gint spacing);

GtkWidget* gtk_vbox_new(gboolean homogeneous, gint spacing);

Эти параметры управляют компоновкой всех виджетов в конкретном упаковочном контейнере. Параметр

homogeneous

TRUE

spacing

После того как упаковочный контейнер создан, добавьте в него виджеты с помощью функций

gtk_box_pack_start

gtk_box_pack_end

void gtk_box_pack_start(GtkBox *box, GtkWidget *child,

 gboolean expand, gboolean f ill, guint padding);

void gtk_box_pack_end(GtkBox *box, GtkWidget *child,

 gboolean expand, gboolean fill, guint padding);

Функция

gtk_box_pack_start

GtkHBox

GtkVBox

gtk_box_pack_end

В табл. 16.1 описаны параметры, которые вы можете передавать в функцию

gtk_box_pack_start

gtk_box_pack_end

Таблица 16.1

Давайте теперь рассмотрим эти виджеты упаковочных контейнеров и создадим более сложный пользовательский интерфейс, демонстрирующий вложенные упаковочные контейнеры (упражнение 16.3).

В этом примере вы спланируете размещение нескольких простых виджетов-меток типа

GtkLabel

GtkHBox

GtkVBox

#include <gtk/gtk.h>

void closeApp(GtkWidget *window, gpointer data) {

 gtk_main_quit();

}

/* Обратный вызов позволяет приложению отменить событие

   close/destroy. (Для отмены возвращает TRUE.) */

gboolean delete_event(GtkWidget *widget, GdkEvent *event, gpointer data) {

 printf("In delete_event\n");

 return FALSE;

}

int main (int argc, char *argv[]) {

 GtkWidget *window;

 GtkWidget *label1, *label2, *label3;

 GtkWidget *hbox;

 GtkWidget *vbox;

 gtk_init(&argc, &argv);

 window = gtk_window_new(GTK_WINDOW_TOPLEVEL);

 gtk_window_set_title(GTK_WINDOW window), "The Window Title");

 gtk_window_set_position(GTK_WINDOW(window), GTK_WIN_POS_CENTER);

 gtk_window_set_default_size(GTK_WTNDOW(window), 300, 200);

 g_signal_connect(GTK_OBJECT(window), "destroy",

  GTK_SIGNAL_FUNC(closeApp), NULL);

 g_signal_connect(GTK_OBJECT(window), "delete_event",

  GTK_SIGNAL_FUNC(delete_event), NULL);

 label1 = gtk_label_new("Label 1");

 label2 = gtk_label_new("Label 2");

 label3 = gtk_label_new("Label 3");

 hbox = gtk_hbox_new(TRUE, 5);

 vbox = gtk_vbox_new(FALSE, 10);

 gtk_box_pack_start(GTK_BOX(vbox), label1, TRUE, FALSE, 5);

 gtk_box_pack_start(GTK_BOX(vbox), label2, TRUE, FALSE, 5);

 gtk_box_pack_start(GTK_BOX(hbox), vbox, FALSE, FALSE, 5);

 gtk_box_pack_start(GTK_BOX(hbox), label3, FALSE, FALSE, 5);

 gtk_container_add(GTK_CONTAINER(window), hbox);

 gtk_widget_show_all(window);

 gtk_main();

 return 0;

}

Когда вы выполните эту программу, то увидите следующую схему расположения виджетов-меток в вашем окне (рис. 16.6).

Рис. 16.6

Как это работает

Вы создаете два виджета упаковочных контейнеров:

hbox

vbox

gtk_box_pack_start

vbox

label1

label2

label2

label1

vbox

label3

hbox

В заключение

hbox

gtk_widget_show_all

Схему размещения упаковочного контейнера легче понять с помощью блок-схемы, показанной на рис. 16.7.

Рис. 16.7

Познакомившись с виджетами, сигналами, обратными вызовами и виджетами-контейнерами, вы рассмотрели основы комплекта инструментов GTK+. Но для того чтобы стать программистом, профессионально применяющим GTK+, нужно понять, как наилучшим образом использовать имеющиеся в комплекте виджеты.

В этом разделе мы рассмотрим API самых популярных виджетов GTK+, которые вы будете применять чаще всего в своих приложениях.

GtkWindow

GtkWidget

 +---- GtkContainer

        +---- GtkBin

               +---- GtkWindow

Существуют десятки вызовов API

GtkWindow

GtkWidget* gtk_window_new(GtkWindowType type);

void gtk_window_set_title(GtkWindow *window, const gchar *title);

void gtk_window_set_position(GtkWindow *window, GtkWindowPosition position);

void gtk_window_set_default_size(GtkWindow *window, gint width, gint height);

void gtk_window_resize(GtkWindow *window, gint width, gint height);

void gtk_window_set_resizable(GtkWindow *window, gboolean resizable);

void gtk_window_present(GtkWindow *window);

void gtk_window_maximize(GtkWindow *window);

void gtk_window_unmaximize(GtkWindow *window);

Как вы видели, функция

gtk_window_new

gtk_widget_show

Функция

gtk_window_set_title

Примечание

Поскольку за отображение оформления окна отвечает оконный менеджер, а не библиотека GTK+, шрифт, цвет и размер текста зависят от вашего выбора оконного менеджера.

Функция

gtk_window_setposition

position

Таблица 16.2

Функция

gtk_window_set_default_size

gtk_window_resize

gtk_window_set_resizeable

Для того чтобы убедиться в том, что ваше окно присутствует на экране и видно пользователю, т.е. не свернуто или скрыто, подойдет функция

gtk_window_present

gtk_window_maximize

gtk_window_minimize

GtkEntry

GtkWidget

 +----GtkEntry

Можно настроить

GtkEntry

Мы опишем большинство самых полезных функций виджета

GtkEntry

GtkWidget* gtk_entry_new(void);

GtkWidget* gtk_entry_new_with_max_length(gint max);

void gtk_entry_set_max_length(GtkEntry *entry, gint max);

G_CONST_RETURN gchar* gtk_entry_get_text(GtkEntry *entry);

void gtk_entry_set_text(GtkEntry *entry, const gchar *text);

void gtk_entry_append_text(GtkEntry *entry, const gchar *text);

void gtk_entry_prepend_text(GtkEntry* entry, const gchar *text);

void gtk_entry_set_visibility(GtkEntry *entry, gboolean visible);

void gtk_entry_set_invisible_char(GtkEntry *entry, gchar invch);

void gtk_entry_set_editable(GtkEntry *entry, gboolean editable);

Вы можете создать

GtkEntry

gtk_entry_new

gtk_entry_new_with_max_length

Для получения содержимого виджета

GtkEntry

gtk_entry_get_text

const char

GtkEntry

G_CONST_RETURN

strcpy

Вы можете вручную задавать и изменять содержимое виджета

GtkEntry

_set_text

_append_text

_modify_text

Для применения

GtkEntry

gtk_entry_set_visibility

visible

FALSE

gtk_entry_set_invisible_char

Выполните упражнение 16.4.

Теперь, познакомившись с функциями виджета GtkEntry, посмотрим на них в действии в небольшой программе. Программа entry.c будет создавать окно ввода имени пользователя и пароля и сравнивать введенный пароль с секретным.

1. Сначала определим секретный пароль, остроумно заданный как

secret

#include <gtk/gtk.h>

#include <stdio.h>

#include <string.h>

const char * password = "secret";

2. У вас есть две функции обратного вызова, которые вызываются, когда уничтожается окно и щелкается мышью кнопка OK:

void closeApp(GtkWidget *window, gpointer data) {

 gtk_main_quit();

}

void button_clicked(GtkWidget *button, gpointer data) {

 const char *password_text =

  gtk_entry_get_text(GTK_ENTRY((GtkWidget *) data));

 if (strcmp(password_text, password) == 0)

 printf("Access granted!\n");

 else printf("Access denied!\n");

}

3. В функции

main

int main (int argc, char *argv[]) {

 GtkWidget *window;

 GtkWidget *username_label, *password_label;

 GtkWidget *username_entry, *password_entry;

 GtkWidget *ok_button;

 GtkWidget *hbox1, *hbox2;

 GtkWidget *vbox;

 gtk_init(&argc, &argv);

 window = gtk_window_new(GTK_WINDOW_TOPLEVEL);

 gtk_window_set_title(GTK_WINDOW(window), "GtkEntryBox");

 gtk_window_set_position(GTK_WINDOW(window), GTK_WIN_POS_CENTER);

 gtk_windowset_default_size(GTK_WINDOW(window), 200, 200);

 g_signal_connect(GTK_OBJECT(window), "destroy",

 GTK_SIGNAL_FUNC(closeApp), NULL);

 username_label = gtk_label_new("Login:");

 password_label = gtk_label_new("Password:");

 username_entry = gtk_entry_new();

 password_entry = gtk_entry_new();

 gtk_entry_set_visibility(GTK_ENTRY(password_entry), FALSE);

 ok_button = gtk_button_new_with_label("Ok");

 g_signal_connect(GTK_OBJECT(ok_button), "clicked",

  GTK_SIGNAL_FUNC(button_clicked), password_entry);

 hbox1 = gtk_hbox_new(TRUE, 5);

 hbox2 = gtk_hbox_new(TRUE, 5);

 vbox = gtk_vbox_new(FALSE, 10);

 gtk_box_pack_start(GTK_BOX(hbox1), username_label, TRUE, FALSE, 5);

 gtk_box_pack_start(GTK_BOX(hbox1), username_entry, TRUE, FALSE, 5);

 gtk_box_pack_start(GTK_BOX(hbox2), password_label, TRUE, FALSE, 5);

 gtk_box_pack_start(GTK_BOX(hbox2), password_entry, TRUE, FALSE, 5);

 gtk_box_pack_start(GTK_BOX(vbox), hbox1, FALSE, FALSE, 5);

 gtk_box_pack_start(GTK_BOX(vbox), hbox2, FALSE, FALSE, 5);

 gtk_box_pack_start(GTK_BOX(vbox), ck_button, FALSE, FALSE, 5);

 gtk_container_add(GTK_CONTAINER(window), vbox);

 gtk_widget_show_all(window);

 gtk_main();

 return 0;

}

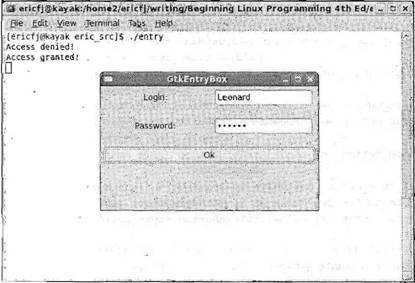

Когда вы запустите программу, то получите окно, показанное на рис. 16.8.

Рис. 16.8

Как это работает

Программа создает два виджета типа

GtkEntry

username_entry

password_entry

password_entry

FALSE

GtkButton

clicked

button_clicked

Как только в функции обратного вызова программа извлечет введенный пароль и сравнит его с секретным паролем, на экран выводится соответствующее сообщение.

Обратите внимание на то, что для вставки виджетов в свои контейнеры вы много раз повторили операторы

gtk_box_pack_start

Порой вам нужно, чтобы пользователь ввел числовое значение, например, максимальную скорость или размер инструмента, и в такой ситуации виджет

GtkSpinButton

GtkWidget

 +---- GtkEntry

        +---- GtkSpinButton

И снова API понятен, и мы перечислим наиболее часто применяемые вызовы:

GtkWidget* gtk_spin_button_new(GtkAdjustment *adjustment,

 gdouble climb_rate, guint digits);

GtkWidget* gtk_spin_button_new_with_range(gdouble min, gdouble max,

 gdouble step);

void gtk_spin_button_set_digits(GtkSpinButton *spin_button, guint digits);

void gtk_spin_button_set_increments(GtkSpinButton *spin_button,

 gdouble step, gdouble page);

void gtk_spin_button_set_range(GtkSpinButton *spin_button, gdouble min,

 gdouble max);

gdouble gtk_spin_button_get_value(GtkSpinButton *spin_button);

gint gtk_spin_button_get_value_as_int(GtkSpinButton *spin_button);

void gtk_spin_button_set_value(GtkSpinButton *spin button, gdouble value);

Для создания виджета

GtkSpinButton

gtk_spin_button_new

GtkAdjustment

GtkAdjustment

GtkHScale

GtkVScale

Для создания объекта типа

GtkAdjustment

GtkObject* gtk_adjustment_new(gdouble value, gdouble lower,

 gdouble upper, gdouble step_increment,

 gdouble page_increment, gdouble page_size);

Значения параметров

step_increment

page_increment

GtkSpinButton

step_increment

page_increment

page_size

GtkSpinButton

Второй параметр,

climb_rate

gtk_spin_button_new

digits

digits

Функция

gtk_spin_button_new_with_range

GtkAdjustment

Прочесть текущее значение очень легко благодаря функции

gtk_spin_button_getvalue

gtk_spin_button_get_value_as_int

Выполните упражнение 16.5.

Сейчас мы посмотрим в коротком примере, как действует кнопка-счетчик GtkSpinButton. Назовите файл spin.с.

#include <gtk/gtk.h>

void closeApp(GtkWidget *window, gpointer data) {

 gtk_main_quit();

}

int main(int argc, char *argv[]) {

 GtkWidget* window;

 GtkWidget *spinbutton;

 GtkObject *adjustment;

 gtk_init(&argc, &argv);

 window = gtk_window_new(GTK_WINDOW_TOPLEVEL);

 gtk_window_set_default_size(GTK_WINDOW(window), 300, 200);

 g_signal_connect(GTK_OBJECT(window), "destroy",

  GTK_SIGNAL_FUNC(closeApp), NULL);

 adjustment = gtk_adjustment_new(100.0, 50.0, 150.0, 0.5, 0.05, 0.05);

 spinbutton = gtk_spin_button_new(GTK_ADJUSTMENT(adjustment), 0.01, 2);

 gtk_container_add(GTK_CONTAINER(window), spinbutton);

 gtk_widget_show_all(window);

 gtk_main();

 return 0;

}

Когда вы выполните программу, то получите кнопку-счетчик, ограниченную диапазоном значений 50–150 (рис. 16.9).

Рис. 16.9

Вы уже видели виджет кнопки

GtkButton

GtkButton

GtkButton

 +----GtkToggleButton

       +----GtkCheckButton

             +----GtkRadioButton

Как видно из иерархии виджетов, кнопка-переключатель типа

GtkToggleButton

GtkButton

GtkCheckButton

GtkToggleButton

GtkRadioButton

Виджет

GtkToggleButton

GtkButton

GtkToggleButton

GtkToggleButton

clicked

API у виджета

GtkToggleButton

GtkWidget* gtk_toggle_button_new(void);

GtkWidget* gtk_toggle_button_new_with_label(const gchar* label);

gboolean gtk_toggle_button_get_active(GtkToggleButton *toggle_button);

void gtk_toggle_button_set_active(GtkToggleButton *toggle_button,

 gboolean is_active);

Наиболее интересные функции —

gtk_toggle_button_get_active

gtk_toggle_button_set_active

TRUE

GtkToggleButton

Кнопка-флажок

GtkCheckButton

GtkToggleButton

GtkToggleButton

GtkCheckButton

GtkWidget* gtk_check_button_new(void);

GtkWidget* gtk_check_button_new_with_label(const gchar *label);

Эта кнопка немного отличается от предыдущих, т.к. может группироваться с другими кнопками того же типа. Переключатель (или радиокнопка)

GtkRadioButton

GtkWidget* gtk_radio_button_new(GSList *group);

GtkWidget* gtk_radio_button_new_from_widget(GtkRadioButton *group);

GtkWidget* gtk_radio_button_new_with_label(GSList *group, const gchar *label);

void gtk_radio_button_set_group(GtkRadioButton *radio_button, GSList *group);

GSList* gtk_radio_button_get_group(GtkRadioButton *radio_button);

Группа переключателей представлена в объекте-списке библиотеки GLib, названном

GSList

GSList

gtk_radio_button_new

gtk_radio_button_get_group

gtk_radio_button_new_with_widget

GtkButton

Введите следующий текст в файл с именем buttons.с.

1. Сначала объявите указатели на кнопки как глобальные переменные:

#include <gtk/gtk.h>

#include <stdio.h>

GtkWidget *togglebutton;

GtkWidget *checkbutton;

GtkWidget *radiobutton1, *radiobutton2;

void closeApp(GtkWidget *window, gpointer data) {

 gtk_main_quit();

}

2. Далее определите вспомогательную функцию, которая упаковывает

GtkWidget

GtkLabel

GtkHbox

GtkHbox

void add_widget_with_label(GtkContainer * box, gchar * caption,

 GtkWidget * widget) {

 GtkWidget *label = gtk_label_new(caption);

 GtkWidget *hbox = gtk_hbox_new(TRUE, 4);

 gtk_container_add(GTK_CONTAINER(hbox), label);

 gtk_container_add(GTK_CONTAINER(hbox), widget);

 gtk_container_add(box, hbox);

}

3.

print_active

GtkToggleButton

button_clicked

clicked

void print_active(char * button_name, GtkToggleButton* button) {

 gboolean active = gtk_toggle_button_get_active(button);

 printf("%s is %s\n", button_name, active?"active":"not active");

}

void button_clicked(GtkWidget *button, gpointer data) {

 print_active("Checkbutton", GTK_TOGGLE_BUTTON(checkbutton));

 print_active("Togglebutton", GTK_TOGGLE_BUTTON(togglebutton));

 print_active("Radiobutton1", GTK_TOGGLE_BUTTON(radiobutton1));

 print_active("Radiobutton2", GTK_TOGGLE_BUTTON(radiobutton2));

 printf("\n");

}

4. В функции

main

GtkVBox

gint main(gint argc, gchar *argv[]) {

 GtkWidget* window;

 GtkWidget *button;

 GtkWidget *vbox;

 gtk_init(&argc, &argv);

 window = gtk_window_new(GTK_WINDOW_TOPLEVEL);

 gtk_window_set_default_size(GTK_WINDOW(window), 200, 200);

 g_signal_connect(GTK_OBJECT(window), "destroy",

  GTK_SIGNAL_FUNC(closeApp), NULL);

 button = gtk_button_new_with_label("Ok");

 togglebutton = gtk_toggle_button_new_with_label("Toggle");

 checkbutton = gtk_check_button_new();

 radiobutton1 = gtk_radio_button_new(NULL);

 radiobutton2 =

  gtk_radio_button_new_from_widget(GTK_RADIO_BUTTON(radiobutton1));

 vbox = gtk_vbox_new(TRUE, 4);

 add_widget_with_label(GTK_CONTAINER(vbox), "ToggleButton:",

  togglebutton);

 add_widget_with_label(GTK_CONTAINER(vbox), "CheckButton:",

  checkbutton);

 add_widget_with_label(GTK_CONTAINER(vbox), "Radio 1:", radiobutton1);

 add_widget_with_label(GTK_CONTAINER(vbox), "Radio 2:", radiobutton2);

 add_widget_with_label(GTK_CONTAINER(vbox), "Button:", button);

 g_signal_connect(GTK_OBJECT(button), "clicked",

  GTK_SIGNAL_FUNC(button_clicked), NULL);

 gtk_container_add(GTK_CONTAINER(window), vbox);

 gtk_widget_show_all(window);

 gtk_main();

 return 0;

}

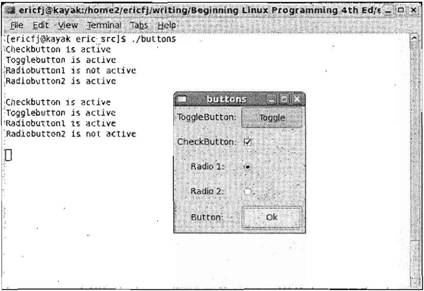

На рис. 16.10 показана программа buttons.c в действии с виджетами

GtkButton

Рис. 16.10

Щелкните мышью кнопку OK, чтобы увидеть состояние разных кнопок.

Данная программа — простой пример использования кнопок

GtkButton

GtkToggleButton

GtkCheckButton

GtkRadioButton

gtk_toggle_button_get_active

get_active

К этому моменту мы рассмотрели несколько простых виджетов GTK+, но не все виджеты представляют собой однострочные инструменты для ввода или отображения. Сложность виджетов ничем не ограничивается, и

GtkTreeView

GtkWidget

 +---- GtkContainer

        +---- GtkTreeView

GtkTreeView

GtkTreeView

GtkEntry

Самый быстрый способ испытания

GtkTreeView

GtkTreeView

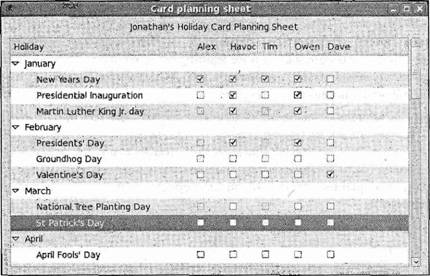

Рис. 16.11

Семейство

GtkTreeView

□

GtkTreeView

□

GtkTreeViewColumn

□

GtkCellRenderer

□

GtkTreeModel

Первые три компонента формируют так называемое Представление, а последний — Модель. Концепция разделения Представления и Модели (часто называемая проектным шаблоном Модель/Представление/Действие (Model/View/Controller) или сокращенно MVC) не свойственна GTK+, но проектированию уделяется все больше и больше внимания на всех этапах программирования.

Ключевое достоинство проектного шаблона MVC заключается в возможности одновременной визуализации данных в виде разных представлений без ненужного их дублирования. Например, текстовые редакторы могут иметь две разные панели и редактировать разные фрагменты документа без хранения в памяти двух копий документа.

Шаблон MVC также очень популярен в Web-программировании, поскольку облегчает создание Web-сайтов, которые визуализируются в мобильных или WAP-обозревателях не так, как в настольных, просто за счет наличия отдельных компонентов Представление, оптимизированных для Web-обозревателя каждого типа. Вы также можете отделить логику сбора данных, например, запросов к базе данных, от логики пользовательского интерфейса.

Мы начнем с рассмотрения компонента Модель, представленного в GTK+ двумя типами. Объект типа

GtkTreeStore

GtkListStore

Для создания объекта

GtkTreeStore

GtkWidget *store = gtk_tree_store_new(3, G_TYPE_STRING, G_TYPE_INT,

 G_TYPE_BOOLEAN);

Чтение, вставка, редактирование и удаление данных из модели выполняется с помощью структур

GtkTreeIter

gtk_tree_store_append

Перед тем как вставлять какие-либо данные в модель дерева, вам нужно получить итератор, указывающий на новую строку. Функция

gtk_tree_store_append

GtkTreeIter

NULL

GtkTreeIter iter;

gtk_tree_store_append(store, &iter, NULL);

Получив итератор, вы можете заполнять строку с помощью функции

gtk_tree_store_set

gtk_tree_store_set(store, &iter,

 0, "Def Leppard",

 1, 1987,

 2, TRUE, -1);

Номер столбца и данные передаются парами, которые завершаются -1. Позже вы примените тип enum для того, чтобы сделать номера столбцов более информативными.

Для того чтобы добавить ветвь к данной строке (дочернюю строку), вам нужен только итератор для дочерней строки, который вы получаете, вызвав снова функцию

gtk_tree_store_append

GtkTreeIter child;

gtk_tree_store_append(store, &child, &iter);

Дополнительную информацию об объектах

GtkTreeStore

GtkListStore

GtkTreeView

Создание объекта

GtkTreeView

GtkTreeStore

GtkListStore

GtkWidget* view = gtk_tree_view_new_with_model(GTK_TREE_MODEL(store));

Сейчас самое время настроить виджет для отображения данных именно так, как вы хотите. Для каждого столбца следует определить

GtkCellRenderer

GtkCellRenderer

□

GtkCellRendererText

□

GtkCellRendererPixBuf

□

GtkCellRendererToggle

В вашем Представлении будет применено текстовое представление ячеек,

GtkCellRendererText

GtkCellRenderer* renderer = gtk_cell_renderer_text_new();

gtk_tree_view_insert_column_with_attributes(GTK_TREE_VIEW(view),

 "This is the column title", renderer, "text", 0, NULL);

Вы создаете представление ячейки и передаете его в функцию вставки столбца. Эта функция позволяет сразу задать свойства

GtkCellRendererText

NULL

GtkCellRendererText

В упражнении 16.7, выполнив необходимые шаги, вы увидите, как это работает на практике.

Введите следующий программный код и назовите файл tree.с.

1. Примените тип

enum

N_COLUMNS

#include <gtk/gtk.h>

enum {

 COLUMN_TITLE, COLUMN_ARTIST, COLUMN_CATALOGUE, N_COLUMNS

};

void closeApp(GtkWidget *window, gpointer data) {

 gtk_main_quit();

}

int main(int argc, char *argv[]) {

 GtkWidget *window;

 GtkTreeStore *store;

 GtkWidget *view;

 GtkTreeIter parent_iter, child_iter;

 GtkCellRenderer *renderer;

 gtk_init(&argc, &argv);

 window = gtk_window_new(GTK_WINDOW_TOPLEVEL);

 gtk_window_set_default_size(GTK_WINDOW(window), 300, 200);

 g_signal_connect(GTK_OBJECT(window), "destroy",

  GTK_SIGNAL_FUNC(сloseApp), NULL);

2. Далее вы создаете модель дерева, передавая количество столбцов и тип каждого из них:

 store = gtk_tree_store_new(N_COLUMNS, G_TYPE_STRING, G_TYPE_STRING,

  G_TYPE_STRING);

3. Следующий этап — вставка родительской и дочерней строк в дерево:

 gtk_tree_store_append(store, &parent_iter, NULL);

 gtk_tree_store_set(store, &parent_iter,

  COLUMN_TITLE, "Dark Side of the Moon",

  COLUMN_ARTIST, "Pink Floyd",

  COLUMN_CATALOGUE, "B000024D4P", -1);

 gtk_tree_store_append(store, &child_iter, &parent_iter);

 gtk_tree_store_set (store, &child_iter,

  COLUMN_TITLE, "Speak to Me", -1);

 view = gtk_tree_view_new_with_model(GTK_TREE_MODEL(store));

4. Наконец, добавьте столбцы в представление, задавая источники данных для них и заголовки:

 renderer = gtk_cell_renderer_text_new();

 gtk_tree_view_insert_column_with_attributes(GTK_TREE_VIEW(view),

  COLUMN_TITLE, "Title", renderer, "text",

  COLUMN_TITLE, NULL);

 gtk_tree_view_insert_column_with_attributes(GTK_TREE_VIEW(view),

  COLUMN_ARTIST, "Artist", renderer, "text",

  COLUMN_ARTIST, NULL);

 gtk_tree_view_insert_column_with_attributes(GTK_TREE_VIEW(view),

  COLUMN_CATALOGUE, "Catalogue", renderer, "text",

  COLUMN_CATALOGUE, NULL);

 gtk_container_add(GTK_CONTAINER(window), view);

 gtk_widget_show_all(window); gtk_main();

 return 0;

}

Вы будете применять

GtkTreeView

GtkTreeView

Мы завершили обзор виджетов GTK+ и теперь обратим наше внимание на другую половину: среду GNOME. Вы увидите, как вставлять меню в ваше приложение с помощью библиотек GNOME и как виджеты GNOME облегчают программирование для рабочего стола GNOME.

Комплект GTK+ спроектирован как нейтральный по отношению к рабочему столу, т.е. GTK+ не делает никаких допущений о том, что он выполняется в среде GNOME или даже в системе Linux. Причина заключается в том, что комплект инструментов GTK+ можно с относительной легкостью перенести для выполнения в ОС Windows или любой другой оконной системе. В результате GTK+ не хватает средств для связывания программы с рабочим столом, таких как средства сохранения настройки программы, отображение файлов помощи или программные апплеты (апплеты — это небольшие утилиты, выполняющиеся на краевых панелях (edge panels)).

Библиотеки среды включают виджеты GNOME, расширяющие комплект GTK+ и замещающие его части более легкими в применении виджетами. В этом разделе мы расскажем, как программировать с помощью виджетов GNOME.

Перед использованием библиотек GNOME их следует инициализировать при запуске ваших программ точно так же, как вы поступали с библиотеками GTK+. Вы вызываете функцию

gnome_program_init

gtk_init

Эта функция принимает параметры

app_id

арр_version

module_info

GnomeProgram* gnome_program_init(const char *app_id,

 const char *app_version, const GnomeModuleInfо *module_infо,

 int argc, char **argv, const char *first_property_name, ...);

Необязательный список свойств позволяет задать такие характеристики, как, например, каталог для поиска растровой графики.

Выполните упражнение 16.8.

Давайте рассмотрим программу, применяющую средства GNOME, в которой выполняется GNOME-замещение объекта

GtkWindow

GnomeApp

Введите эту программу и назовите ее gnome1.c:

#include <gnome.h>

int main(int argc, char* argv[]) {

 GtkWidget *app;

 gnome_program_init("gnome1", "1.0", MODULE, argc, argv, NULL);

 app = gnome_app_new("gnome1", "The Window Title");

 gtk_widget_show(app);

 gtk_main();

 return 0;

}

Для компиляции вам необходимо включить заголовочные файлы GNOME, поэтому передайте библиотеки libgnomeui и libgnome в команду

pkg-config

$ gcc gnome1.с -о gnome1 `pkg-config --cflags --libs libgnome-2.0 libgnomeui-2.0`

Виджет

GnomeApp

GtkWindow

GnomeApp

GtkWindow

Примечание

Вы можете использовать комплект инструментов GTK+ для создания меню, но среда GNOME предоставляет полезные структуры и макросы, которые существенно облегчают эту задачу. В интерактивной документации описывается, как создавать меню средствами GTK+.

Создание строки раскрывающихся меню в среде GNOME на удивление просто. Каждый пункт в строке меню представляется как массив структур

GNOMEUIInfo

После определения отдельных меню создается строка меню как таковая с помощью ссылок на эти массивы в еще одном массиве структур

GNOMEUIInfo

Структура

GNOMEUIInfo

typedef struct {

 GnomeUIInfoType type;

 gchar const *label;

 gchar const *hint;

 gpointer moreinfо;

 gpointer user_data;

 gpointer unused_data;

 GnomeUIPixmapType pixmap_type;

 gconstpointer pixmap_info;

 guint accelerator_key;

 GdkModifierType ac_mods;

 GtkWidget *widget;

} GnomeUIInfo;

Первый элемент в структуре,

type

GnomeUIInfоТуре

Таблица 16.3

Второй и третий элементы структуры определяют текст пункта меню и всплывающей подсказки. (Подсказка выводится в строке состояния, у нижнего края окна.)

Назначение элемента

moreinfo

ITEM

TOGGLEITEM

RADIOITEMS

GnomeUIInfo

user_data

pixmap_type

pixmap_info

accelerator_key

ac_mods

И наконец, элемент

widget

Выполните упражнение 16.9.

Вы сможете опробовать меню с помощью данной короткой программы. Назовите ее menu1.с.

#include <gnome.h>

void closeApp(GtkWidget *window, gpointer data) {

 gtk_main_quit();

}

1. Определите для пунктов меню функцию обратного вызова, названную

item_clicked

void item clicked(GtkWidget *widget, gpointer user_data) {

 printf("Item Clicked!\n");

}

2. Далее следуют определения меню. У вас есть подменю, меню верхнего уровня и массив строки меню:

static GnomeUIInfo submenu[] = {

 {GNOME_APP_UI_ITEM, "SubMenu", "SubMenu Hint",

  GTK_SIGNAL_FUNC(item_clicked), NULL, NULL, 0, NULL, 0, 0, NULL},

 {GNOME_APP_UI_ENDOFINFO, NULL, NULL, NULL, NULL, NULL, 0, NULL, 0, 0,

  NULL}

};

static GnomeUIInfo menu[] = {

 {GNOME_APP_UI_ITEM, "Menu Item 1", "Menu Hint",

  NULL, NULL, NULL, 0, NULL, 0, 0, NULL},

 {GNOME_APP_UI_SUBTREE, "Menu Item 2", "Menu Hint",

  submenu, NULL, NULL, 0, NULL, 0, 0, NULL},

 {GNOME_APP_UI_ENDOFINFO, NULL, NULL, null,

  NULL, NULL, 0, NULL, 0, 0, NULL}

};

static GnomeUIInfo menubar[] = {

 {GNOME_APP_UI_SUBTREE, "Toplevel Item", NULL,

  menu, NULL, NULL, 0, NULL, 0, 0, NULL},

 {GNOME_APP_UI_ENDOFINFO, NULL, NULL, NULL,

  NULL, NULL, 0, NULL, 0, 0, NULL}

};

3. В функции

main

GnomeApp

int main (int argc, char *argv[]) {

 GtkWidget *app;

 gnome_program_init("gnome1", "0.1", LIBGNOMEUI_MODULE,

  argc, argv, GNOME_PARAM_NONE);

 app = gnome_app_new("gnome1", "Menus, menus, menus");

 gtk_window_set_default_size(GTK_WINDOW(app), 300, 200);

 g_signal_connect(GTK_OBJECT(app), "destroy",

  GTK_SIGNAL_FUNC(closeApp), NULL);

 gnome_app_create_menus(GNOME_APP(app), menubar);

 gtk_widget_show(app);

 gtk_main();

 return 0;

}

Попробуйте выполнить menu1 и посмотрите в действии строку меню, подменю и меню GNOME обратного вызова, показанные на рис. 16.12.

Рис. 16.12

Структура

GnomeUIInfo

NULL

Существуют два набора макросов, первый из которых определяет отдельные пункты меню. Эти макросы принимают два параметра: указатель на функцию обратного вызова и данные пользователя.

#include <libgnomeui/libgnameui.h>

#define GNOMEUIINFO_MENU_OPEN_ITEM(cb, data)

#define GNOMEUIINFO_MENU_SAVE_ITEM(cb, data)

#define GNOMEUIINFO_MENU_SAVE_AS_IТЕМ(cb, data)

#define GNOMEUIINFO_MENU_PRINT_ITEM(cb, data)

#define GNOMEUIINFO_MENU_PRINT_SETUP_ITEM(cb, data)

#define GNOMEUIINFO_MENU_CLOSE_IТЕМ(cb, data)

#define GNOMEUIINFO_MENU_EXIT_IТЕМ(cb, data)

#define GNOMEUIINFO_MENU_QUIT_IТЕМ(cb, data)

#define GNOMEUIINFO_MENU_CUT_ITEM(cb, data)

#define GNOMEUIINFO_MENU_COPY_ITEM(cb, data)

#define GNOMEUIINFO_MENU_PASTE_ITEM(cb, data)

#define GNOMEUIINFO_MENU_SELECT_ALL_ITEM(cb, data)

...

Второй набор предназначен для определений верхнего уровня, в него вы просто передаете массив.

#define GNOMEUIINFO_MENU_FILE_TREE     (tree)

#define GNOMEUIINFO_MENU_EDIT_TREE     (tree)

#define GNOMEUIINFO_MENU_VIEW_TREE     (tree)

#define GNOMEUIINFO_MENU_SETTINGS_TREE (tree)

#define GNOMEUIINFO_MENU_FILES_TREE    (tree)

#define GNOMEUIINFO_MENU_WINDOWS_TREE  (tree)

#define GNOMEUIINFO_MENU_HELP_TREE     (tree)

#define GNOMEUIINFO_MENU_GAME_TREE     (tree)

Выполните упражнение 16.10.

В этом примере вы воспользуетесь уже заданными меню и посмотрите, как работают макросы. Внесите следующие изменения в программу menu1.с и назовите новый вариант menu2.c. Для простоты в этом примере для пунктов меню не определены функции обратного вызова. В данном случае наша задача — просто продемонстрировать удобство применения макросов GNOME, формирующих меню.

#include <gnome.h>

static GnomeUIInfo filemenu[] = {

 GNOMEUIINFO_MENU_NEW_ITEM("New", "Menu Hint", NULL, NULL),

 GNOMEUIINFO_MENU_OPEN_ITEM(NULL, NULL),

 GNOMEUIINFO_MENU_SAVE_AS_ITEM(NULL, NULL),

 GNOMEUIINFO_SEPARATOR,

 GNOMEIINFO_MENU_EXIT_ITEM(NULL, NULL),

 GNOMEUUINFO_END

};

static GnomeUUInfo editmenu[] =

 GNOMEUIINFO_MENU_FIND_ITEM(NULL, NULL),

 GNOMEUIINFO_END

};

static GnomeUIInfo menubar[] = {

 GNOMEUIINFO_MENU_FILE_TREE(filemenu),

 GNOMEUIINFO_MENU_EDIT_TREE(editmenu),

 GNOMEUIINFO_END

};

int main(int argc, char *argv[]) {

 GtkWidget *app, *toolbar;

 gnome_program_init("gnome1", "0.1", LIBGNOMEUI_MODULE,

  argc, argv, GNOME_PARAM_NONE);

 app = gnome_app_new("gnome1", "Menus, menus, menus");

 gtk_window_set_default_size(GTK_WINDOW(app), 300, 200);

 gnome_app_create_menus(GNOME_APP(app), menubar);

 gtk_widget_show(app);

 gtk_main();

 return 0;

}

Применив макросы libgnomeui в menu2.c, вы значительно сократили код, который нужно набирать, и сделали его гораздо понятнее. Макросы экономят ваше время и усилия, предпринимаемые для создания меню и согласования текста меню, клавиатурных акселераторов и пиктограмм с другими приложениями GNOME. Старайтесь применять их в ваших приложениях при любой возможности.

На рис. 16.13 показана программа menu3.c в действии на сей раз со стандартизованными в среде GNOME пунктами меню.

Рис. 16.13

Основная часть любого приложения GUI — взаимодействие с пользователем и информирование его о важных событиях. Обычно для этого вы создаете временное окно с кнопками OK и Cancel и, если информация настолько важна, что требует немедленного отклика, например удаление файла, вам приходится блокировать доступ ко всем остальным окнам до тех пор, пока пользователь не сделает выбор (такие окна называют модальными диалоговыми окнами).

Мы только что описали диалоговое окно, и в комплекте GTK+ есть специальные виджеты диалоговых окон, являющиеся потомками виджета GtkWindow, что существенно облегчает вашу программистскую работу.

Как вы можете видеть, объект

GtkDialog

GtkWindow

GtkWindow

 +----GtkDialog

GtkDialog

GtkWidget* gtk_dialog_new_with_buttons(const gchar *title,

 GtkWindow *parent, GtkDialogFlags flags,

 const gchar *first button text, ...);

Эта функция создает диалоговое окно с заголовком и кнопками. Второй параметр,

parent

Параметр

flags

□

GTK_DIALOG_MODAL

□

GTK_DIALOG_DESTROY_WITH_PARENT

□

GTK_DIALOG_NO_SEPARATOR

Вы можете комбинировать флаги с помощью поразрядной операции

OR

GTK_DIALOG_MODAL | GTK_DIALOG_NO_SEPARATOR

Оставшиеся параметры — это

NULL

gtk_dialog_run

Далее показано, как бы вы создавали диалоговое окно с кнопками OK и Cancel, которое возвращает

GTK_RESPONSE_ACCEPT

GTK_RESPONSE_REJECT

GtkWidget *dialog = gtk_dialog_new_with_buttons("Important question",

 parent_window,

 GTK_DIALOG_DESTROY_WITH_PARENT, GTK_STOCK_OK,

 GTK_RESPONSE_ACCEPT, GTK_STOCK_CANCEL,

 GTK_RESPONSE_REJECT, NULL);

Мы остановились на двух кнопках, но на самом деле на количество кнопок в диалоговом окне нет ограничений. Более того, вы можете выбирать из ряда флагов типа отклика. Флаги

accept

reject

accept

GtkResponseType enum

Естественно, вы должны вставить содержимое в ваше диалоговое окно и для этого объект

GtkDialog

GtkVBox

GtkWidget *vbox = GTK_DIALOG(dialog)->vbox;

Этот

GtkVBox

gtk_box_pack_start

После того как диалоговое окно создано, следующий шаг — представить его пользователю и ждать от него ответа. Сделать это можно двумя способами: в модальном режиме, который блокирует весь ввод за исключением диалогового окна, или в немодальном режиме, который воспринимает диалоговое окно как любое другое окно. Давайте сначала рассмотрим запуск модального диалогового окна.

Модальное диалоговое окно заставляет пользователя ответить до того, как сможет выполниться любое другое действие. Оно полезно в тех ситуациях, когда пользователь собирается сделать что-то, сопряженное с серьезными последствиями, или нужно вывести сообщения об ошибках и предупреждениях.

Диалоговое окно можно сделать модальным, установив флаг

GTK_DIALOG_MODAL

gtk_widget_show

gtk_dialog_run

Когда пользователь нажимает кнопку (или диалоговое окно уничтожается), функция

gtk_dialog_run

int

enum

typedef enum {

 GTK_RESPONSE_NONE = -1,

 GTK_RESPONSE_REJECT = -2,

 GTK_RESPONSE_ACCEPT = -3,

 GTK_RESPONSE_DELETE_EVENT = -4

 GTK_RESPONSE_OK = -5,

 GTK_RESPONSE_CANCEL = -6,

 GTK_RESPONSE_CLOSE = -7,

 GTK_RESPONSE_YES = -8,

 GTK_RESPONSE_NO = -9,

 GTK_RESPONSE_APPLY = -10,

 GTK_RESPONSE_HELP = -11

} GtkResponseType;

Теперь мы можем объяснить код отклика, передаваемый в функцию

gtk_dialog_new_with_buttons

GtkResponseType

gtk_dialog_run

GTK_RESPONSE_NONE

Для вызова соответствующих операторов идеально подходит конструкция

switch

GtkWidget* dialog = create_dialog();

int result = gtk_dialog_run(GTK_DIALOG(dialog));

switch(result) {

case GTK_RESPONSE_ACCEPT:

 delete_file();

 break;

сазе GTK_RESPONSE_REJECT:

 do_nothing();

 break;

default:

 dialog_was_cancelled();

 break;

}

gtk_widget_destroy(dialog);

Это все, что есть для простых модальных окон в комплекте инструментов GTK+. Как видите, включен очень небольшой программный код и потрачено немного усилий. В конце нужно только провести чистку с помощью функции

gtk_widget_destroy

Если вам понадобится немодальное диалоговое окно, все будет не так просто. Вы не сможете использовать функцию

gtk_dialog_run

Мы рассмотрели, как применять функцию

gtk_dialog_run

gtk_dialog_run

GtkDialog

Связывание сигнала обратного вызова выполняется обычным образом с той лишь разницей, что у функции обратного вызова появляется дополнительный аргумент отклика, играющий ту же роль, что код возврата функции

gtk_dialog_run

void dialog_button_clicked(GtkWidget *dialog, gint response,

 gpointer user_data) {

 switch (response) {

 case GTK_RESPONSE_ACCEPT:

  do_stuff();

  break;

 case GTK_RESPONSE_REJECT:

  do_nothing();

  break;

 default:

  dialog_was_cancelled();

  break;

 }

 gtk_widget_destroy(dialog);

}

int main() {

 ...

 GtkWidget *dialog = create_dialog();

 g_signal_connect(GTK_OBJECT(dialog), "response",

  GTK_SIGNAL_FUNC(dialog_button_clicked), user_data);

 gtk_widget_show(dialog);

 ...

}

С немодальными диалоговыми окнами могут возникать сложности, т.к. от пользователя не требуется немедленного ответа, и он может свернуть диалоговое окно и забыть о нем. Вы должны предусмотреть действия при попытке пользователя повторно открыть диалоговое окно до закрытия первого экземпляра окна. Следует проверить, равен ли

NULL

gtk_window_present

Для очень простых диалоговых окон даже тип

GtkDialog

GtkDialog

 +----GtkMessageDialog

С помощью типа

GtkMessageDialog

GtkWidget* gtk_message_dialog_new(GtkWindow *parent,

 GtkDialogFlags flags, GtkMessageType type,

 GtkButtonsType buttons, const gchar *message_format, ...);

Эта функция создает диалоговое окно, снабженное пиктограммами, заголовком и настраиваемыми кнопками.

Параметр

□

GTK_MESSAGE_INFO

□

GTK_MESSAGE_WARNING

□

GTK_MESSAGE_QUESTION

□

GTK_MESSAGE_ERROR

Вы также можете выбрать значение

GTK_MESSAGE_OTHER

GtkMessageDialog

GtkButtonsType

Таблица 16.4

Теперь остается только текст диалогового окна, который можно создать из строки подстановки, формируемой так же, как в функции

printf

GtkWidget *dialog = gtk_message_dialog_new(main_window,

 GTK_DIALOG_DESTROY_WITH_PARENT,

 GTK_MESSAGE_QUESTION, GTK_BUTTONS_YES_NO,

 "Are you sure you wish to delete %s?", filename);

result = gtk_dialog_run(GTK_DIALOG(dialog));

gtk_widget_destroy(dialog);

Это диалоговое окно будет отображаться так, как показано на рис. 16.14.

Рис. 16.14

Окно типа

GtkMessageDialog

В предыдущих главах вы разрабатывали базу данных компакт-дисков с помощью MySQL и интерфейса на языке С. Теперь вы увидите, как просто вставить внешний GUI средствами GNOME/GTK+ и создать пользовательский интерфейс с богатыми функциональными возможностями.

Примечание

Для проверки примера приложения для работы с базой данных компакт-дисков у вас должны быть установлены СУБД MySQL и библиотеки разработки, т.е. должны выполняться те же самые требования, что и к аналогичному приложению в главе 8.

Из соображений простоты и ясности мы создадим базовый скелетный интерфейс, в котором реализовано лишь подмножество функций — к примеру, вы не сможете добавлять информацию о дорожках в компакт-диски или удалять CD. Но вы увидите в вашем приложении в действии виджеты, обсуждавшиеся в этой главе, и поймете, как они применяются в реальных программах.

Будет написан программный код для следующих ключевых действий:

□ регистрация в базе данных из GUI;

□ поиск компакт-диска;

□ отображение сведений о компакт-диске и его дорожках;

□ вставка компакт-диска в базу данных;

□ создание окна About (О программе);

□ формирование подтверждения при завершении работы пользователя.

Разделим код на три файла, совместно использующие заголовочный файл cdapp_gnome.h. В исходных файлах функции создания окон и диалоговых окон — функции формирования интерфейса — отделены от функций обратного вызова (упражнения 16.11-16.14).

Сначала рассмотрим файл cdapp_gnome.h и функции, которые вы должны реализовать.

1. Включите в исходный текст программы заголовочные файлы среды GNOME и заголовочный файл для функций интерфейса, разработанного вами в главе 8. В данном примере программы используются файлы app_mysql.h и app_mysql.c из главы 8 и созданная там же база данных.

#include <gnome.h>

#include "app_mysql.h"

2. В типе

enum

GtkTreeView

enum {

 COLUMN_TITLE,

 COLUMN_ARTIST,

 COLUMN_CATALOGUE,

 N_COLUMNS

};

3. У вас есть три функции создания окна в файле interface.c.

GtkWidget *create_main_window();

GtkWidget *create_login_dialog();

GtkWidget *create_addcd_dialog();

4. Функции обратного вызова для пунктов меню, панели инструментов, кнопок диалогового окна и кнопки поиска находятся в файле callbacks.с.

/* Обратный вызов для выхода из приложения */

void quit_app(GtkWidget* window, gpointer data);

/* Обратный вызов для подтверждения завершения перед выходом */

gboolean delete_event_handler(GtkWidget* window, GdkEvent *event,

 gpointer data);

/* Обратный вызов, связанный с сигналом отклика диалогового окна addcd */

void addcd_dialog_button_clicked(GtkDialog * dialog, gint response,

 gpointer userdata);

/* Обратный вызов для кнопки Add CD меню и панели инструментов */

void on_addcd_activate(GtkWidget *widget, gpointer user_data);

/* Обратный вызов для кнопки меню About */

void on_about_activate(GtkWidget* widget, gpointer user_data);

/* Обратный вызов для кнопки поиска */

void on_search_button_clicked(GtkWidget *widget, gpointer userdata);

Первым рассмотрим файл interface.c, в котором определяются окна и диалоговые окна, применяемые в приложении.

1. Сначала несколько указателей виджетов, на которые вы ссылаетесь в файлах callbacks.c и main.c:

#include "app_gnome.h"

GtkWidget* treeview;

GtkWidget* appbar;

GtkWidget* artist_entry;

GtkWidget *title_entry;

GtkWidget *catalogue_entry;

GtkWidget *username_entry;

GtkWidget *password_entry;

2.

app

static GtkWidget *арр;

3. Определите вспомогательную функцию, которая вставляет в контейнер виджет-метку с заданным текстом:

void add_widget_with_label(GtkContainer *box,

 gchar *caption, GtkWidget *widget) {

 GtkWidget *label = gtk_label_new(caption);

 GtkWidget *hbox = gtk_hbox_new(TRUE, 4);

 gtk_container_add(GTK_CONTAINER(hbox), label);

 gtk_container_add(GTK_CONTAINER(hbox), widget);

 gtk_container_add(box, hbox);

}

4. Определения строки меню, использующие для удобства макросы

GNOMEUIINFO

static GnomeUIInfo filemenu[] = {

 GNOMEUIINFO_MENU_NEW_ITEM("_New CD", NULL, on_addcd_activate, NULL),

 GNOMEUIINFO_SEPARATOR,

 GNOMEUIINFO_MENU_EXIT_ITEM(close_app, NULL),

 GNOMEUIINFO_END

};

static GnomeUIInfo helpmenu[] = {

 GNOMEUIINFO_MENU_ABOUT_ITEM(on_about_activate, NULL),

 GNOMEUIINFO_END

};

static GnomeUIInfo menubar[] = {

 GNOMEUIINFO_MENU_FILE_TREE(filemenu),

 GNOMEUIINFO_MENU_HELP_TREE(helpmenu),

 GNOMEUIINFO_END

};

5. Теперь вы создаете главное окно, вставляете меню и панель инструментов, задаете их размер, центрируете относительно экрана и собираете виджеты, формирующие интерфейс. Учтите, что эта функция не отображает окно на экране, а просто возвращает указатель на окно:

GtkWidget *create_main_window() {

 GtkWidget* toolbar;

 GtkWidget* vbox;

 GtkWidget* hbox;

 GtkWidget* label;

 GtkWidget* entry;

 GtkWidget *search_button;

 GtkWidget* scrolledwindow;

 GtkCellRenderer *renderer;

 app = gnome_app_new("GnomeCD", "CD Database");

 gtk_window_set_position(GTK_WINDOW(app), GTK_WIN_POS_CENTER);

 gtk_window_set_defeult_size(GTK_WINDOW(app ), 540, 480);

 gnome_app_create_menus(GNOME_APP(app), menubar);

6. Создайте панель инструментов с помощью стандартных пиктограмм GTK+ и свяжите с ней функции обратного вызова:

 toolbar = gtk_toolbar_new();

 gnome_app_add_toolbar(GNOME_APP(app), GTK_TOOLBAR(toolbar),

  "toolbar", BONOBO_DOCK_ITEM_BEH_EXCLUSIVE,

  BONOBO_DOCK_TOP, 1, 0, 0);

 gtk_container_set_border_width(GTK_CONTAINER(toolbar), 1);

 gtk_toolbar_insert_stock(GTK_TOOLBAR(toolbar), "gtk-add", "Add new CD",

  NULL, GTK_SIGNAL_FUNC(on_addcd_activate), NULL, -1);

 gtk_toolbar_insert_space(GTK_TOOLBAR(toolbar), 1);

 gtk_toolbar_insert_stock(GTK_TOOLBAR(toolbar), "gtk-quit",

  "Quit the Application", NULL, GTK_SIGNAL_FUNC(on_quit_activate), NULL, -1);

7. Затем вы создаете виджеты, используемые для поиска компакт-диска:

 label = gtk_label_new("Search String:");

 entry = gtk_entry_new();

 search_button = gtk_button_new_with_label("Search");

8. Окно

gtk_scrolled_window

GtkTreeView

 scrolledwindow = gtk_scrolled_window_new(NULL, NULL);

 gtk_scrolled_window_set_policy(GTK_SCROLLED_WINDOW(scrolledwindow),

  GTK_POLICY_AUTOMATIC, GTK_POLICY_AUTOMATIC);

9. Далее скомпонуйте интерфейс, применяя стандартным способом виджеты-контейнеры:

 vbox = gtk_vbox_new(FALSE, 0);

 hbox = gtk_hbox_new(FALSE, 0);

 gtk_box_pack_start(GTK_BOX(vbox), hbox, FALSE, FALSE, 5);

 gtk_box_pack_start(GTK_BOX(hbox), label, FALSE, FALSE, 5);

 gtk_box_pack_start(GTK_BOX(hbox), entry, TRUE, TRUE, 6);

 gtk_box_pack_start(GTK_BOX(hbox), search_button, FALSE, FALSE, 5);

 gtk_box_pack_start(GTK_BOX(vbox), scrolledwindow, TRUE, TRUE, 0);

10. Затем создайте виджет

GtkTreeView

GtkScrolledWindow

 treeview = gtk_tree_view_new();

 renderer = gtk_cell_renderer_text_new();

 gtk_tree_view_insert_column_with_attributes(GTK_TREE_VIEW(treeview),

  COLUMN_TITLE, "Title", renderer, "text", COLUMN_TITLE, NULL);

 gtk_tree_view_insert_column_with_attributes(GTK_TREE_VIEW(treeview),

  COLUMN_ARTIST, "Artist", renderer, "text", CQLUMN_ARTIST, NULL);

 gtk_tree_view_insert_column_with_attrihutes(GTK_TREE_VIEW(treeview),

  COLUMN_CATALOGUE, "Catalogue", renderer, "text", COLUMN_CATALOGUE, NULL);

 gtk_tree_view_set_search_column(GTK_TREE_VIEW(treeview),

  COLUMN_TITLE);

 gtk_container_add(GTK_CONTAINER(scrolledwindow), treeview);

11. В заключение задайте содержимое главного окна, вставьте строку состояния

GnomeApp

 gnome_app_set_contents(GNOMEAPP(app), vbox);

 appbar = gnome_appbar_new(FALSE, TRUE, GNOME_PREFERENCES_NEVER);

 gnome_app_set_statusbar(GNOME_APP(app), appbar);

 gnome_app_install_menu_hints(GNOME_APP(app), menubar);

 g_signal_connect(GTK_OBJECT(search_button), "clicked",

  GTK_SIGNAL_FUNC(on_search_button_clicked), entry);

 g_signal_connect(GTK_OBJECT(app), "delete_event",

  GTK_SIGNAL_FUNC(delete_event_handler), NULL);

 g_signal_connect(GTK_OBJECT(app), "destroy",

  GTK_SIGNAL_FUNC(quit_app), NULL);

 return app;

}

12. Следующая функция создает простое диалоговое окно, позволяющее добавлять новый компакт-диск в базу данных. Оно состоит из полей ввода для исполнителя, названия и полей каталога, а также кнопок OK и Cancel:

GtkWidget *create_addcd_dialog() {

 artist_entry = gtk_entry_new();

 title_entry = gtk_entry_new();

 catalogue_entry = gtk_entry_new();

 GtkWidget* dialog = gtk_dialog_new_with_buttons("Add CD",

  app,

  GTK_DIALOG_DESTROY_WITH_PARENT,

  GTK_STOCK_OK,

  GTK_RESPONSE_ACCEPT,

  GTK_STOCK_CANCEL,

  GTK_RESPONSE_REJECT,

  NULL);

 add_widget_with_label(GTK_CONTAINER(GTK_DIALOG(dialog)->vbox),

  "Artist", artist_entry);

 add_widget_with_label(GTK_CONTAINER(GTK_DIALOG(dialog)->vbox),

  "Title", title_entry);

 add_widget_with_label(GTK_CONTAINER(GTK_DIALOG(dialog)->vbox),

  "Catalogue", catalogue_entry);

 g_signal_connect(GTK_OBJECT(dialog), "response",

  GTK_SIGNAL_FUNC(addcd_dialog_button_clicked), NULL);

 return dialog;

}

13. База данных требует регистрации пользователя перед выполнением запросов к ней, поэтому данная функция создает диалоговое окно для ввода имени пользователя и пароля:

GtkWidget *create_login_dialog() {

 GtkWidget* dialog = gtk_dialog_new_with_buttons("Database Login",

  app, GTK_DIALOG_MODAL, GTK_STOCK_OK, GTK_RESPONSE_ACCEPT,

  GTK_STOCK_CANCEL, GTK_RESPONSE_REJECT, NULL);

 username_entry = gtk_entry_new();

 password_entry = gtk_entry_new();

 gtk_entry_set_visibility(GTK_ENTRY(password_entry), FALSE);

 add_widget_with_label(GTK_CONTAINER(GTK_DIALOG(dialog)->vbox),

  "Username", username_entry);

 add_widget_with_label(GTK_CONTAINER(GTK_DIALOG(dialog)->vbox),

  "Password", password_entry);

 gtk_widget_show_all(GTK_WIDGET(GTK_DIALOG(dialog)->vbox));

 return dialog;

}

Файл callbacks.с содержит функции, задающие обратные вызовы для виджетов пользовательского интерфейса.

1. Сначала необходимо включить заголовочный файл и ссылки на некоторые определенные в файле interface.c глобальные переменные для чтения и изменения конкретных свойств виджетов:

#include "app_gnome.h"

extern GtkWidget *treeview;

extern GtkWidget *app;

extern GtkWidget *appbar;

extern GtkWidget *artist_entry;

extern GtkWidget *title_entry;

extern GtkWidget *catalogue_entry;

static GtkWidget *addcd_dialog;

2. В функции

quit_app

database_end

void quit_app(GtkWidget* window, gpointer data) {

 database_end();

 gtk_main_quit();

}

3. Следующая функция выводит простое диалоговое окно для подтверждения вашего желания завершить приложение, возвращая отклик в виде значения

gboolean

gboolean confirm_exit() {

 gint result;

 GtkWidget* dialog = gtk_message_dialog_new(NULL,

  GTK_DIALOG_MODAL, GTK_MESSAGE_QUESTION,

  GTK_BUTTONS_YES_NO, "Are you sure you want to quit?");

 result = gtk_dialog_run(GTK_DIALOG(dialog));

 gtk_widget_destroy(dialog);

 return (result == GTK_RESPONSE_YES);

}

4.

delete_event_handler

Gdk delete event

gboolean delete_event_handler(GtkWidget* window, GdkEvent *event,

 gpointer data) {

 return !confirm_exit();

}

5. Следующая функция вызывается, когда мышью щелкается кнопка в диалоговом окне вставки компакт-диска. Если вы щелкнули мышью кнопку OK, программа копирует строки в массив типа char и передает его данные в интерфейсную функцию MySQL add_cd:

void addcd_dialog_button_clicked(GtkDialog * dialog, gint response,

 gpointer userdata) {

 const gchar *artist_const;

 const gchar* title_const;

 const gchar *catalogue_const;

 gchar artist[200];

 gchar title[200];

 gchar catalogue[200];

 gint *cd_id;

 if (response == GTK_RESPONSE_ACCEPT) {

  artist_const = gtk_entry_get_text(GTK_ENTRY(artist_entry));

  title_const = gtk_entry_get_text(GTK_ENTRY(title_entry));

  catalogue_const = gtk_entry_get_text(GTK_ENTRY(catalogue_entry));

  strcpy(artist, artist_const);

  strcpy(title, title_const);

  strcpy(catalogue, catalogue_const);

  add_cd(artist, title, catalogue, cd_id);

 }

 addcd_dialog = NULL;

 gtk_widget_destroy(GTK_WIDGET(dialog));

}

6. Далее идет самая важная часть приложения: извлечение результатов поиска и заполнение объекта

GtkTreeView

void on_search_button_clicked(GtkButton* button, gpointer userdata) {

 struct cd_search_st cd_res;

 struct current_cd_st cd;

 struct current_tracks_st ct;

 gint res1, res2, res3;

 gchar track_title[110];

 const gchar *search_string_const;

 gchar search string[200];

 gchar search_text[200];

 gint i = 0, j = 0;

 GtkTreeStore *tree_store;

 GtkTreeIter parent_iter, child_iter;

 memset(&track_title, 0, sizeof(track_title));

7. Здесь вы получаете строку поиска из виджета ввода, копируете ее в переменную и выбираете соответствующие ID компакт-дисков:

 search_string_const = gtk_entry_get_text(GTK_ENTRY(userdata));

 strcpy(search_string, search_string_const);

 resl = find_cds(search_string, &cd_res);

8. Затем вы обновляете

appbar

 sprintf(search_text, "Displaying %d result(s) for search string ' %s'",

  MIN(res1, MAX_CD_RESULT), search_string);

 gnome_appbar_push(GNOME_APPBAR(appbar), search_text);

9. Теперь у вас есть результаты поиска, и можно заполнять ими модель

GtkTreeStore

current_cd_st

MAX_CD_RESULT

GtkTreeStore

 tree_store = gtk_tree_store_new(N_COLUMNS,

  G_TYPE_STRING, G_TYPE_STRING, G_TYPE_STRING);

 while (i < res1 && i < MAX_CD_RESULT) {

  res2 = get_cd(cd_res.cd_id[i], &cd);

  /* В модель вставляется новая строка */

  gtk_tree_store_append(tree_store, &parent_iter, NULL);

  gtk_tree_store_set(tree_store, &parent_iter, COLUMN_TITLE,

   cd.title, COLUMN_ARTIST, cd.artist_name, COLUMN_CATALOGUE,

   cd.catalogue, -1);

  res3 = get_cd_tracks(cd_res.cd_id[i++], &ct);

  j = 0;

  /* Заполнение дерева дорожками текущего компакт-диска */

  while (j < res3) {

   sprintf(track_title, " Track %d. ", j+1);

   strcat(track_title, ct.track[j++]);

   gtk_tree_store_append(tree_store, &child_iter, &parent_iter);

   gtk_tree_store_set(tree_store, &child_iter,

    COLUMN_TITLE, track_title, -1);

  }

 }

 gtk_tree_view_set_model(GTK_TREE_VIEW(treeview),

 GTK_TREE_MODEL(tree_store));

}

10. Диалоговое окно

addcd

void on_addcd_activate(GtkMenuItem* menuitem, gpointer user_data) {

 if (addcd_dialog != NULL) return;

 addcd_dialog = create_addcd_dialog();

 gtk_widget_show_all(addcd_dialog);

}

gboolean close_app(GtkWidget * window, gpointer data) {

 gboolean exit;

 if ((exit = confirm_exit())) {

  quit_app(NULL, NULL);

 }

 return exit;

}

11. Когда вы щелкаете мышью кнопку About (О программе), раскрывается стандартное поле

about

void on_about_activate(GtkMenuItem* menuitem, gpointer user_data) {

 const char* authors[] = {"Wrox Press", NULL};

 GtkWidget* about = gnome_about_new("CD Database", "1.0",

  " (c) Wrox Press", "Beginning Linux Programming",

  (const char **)authors, NULL, "Translators", NULL);

 gtk_widget_show(about);

}

Введите следующий программный код в файл main.с, содержащий функцию

main

1. После операторов

include

#include <stdio.h>

#include <stdlib.h>

#include "app_gnome.h"

extern GtkWidget* username_entry;

extern GtkWidget* password_entry;

gint main(gint argc, gchar *argv[]) {

 GtkWidget *main_window;

 GtkWidget *login_dialog;

 const char *user_const;

 const char *pass_const;

 gchar username[100];

 gchar password[100];

 gint result;

2. Инициализируйте как обычно библиотеки GNOME и затем создайте и отобразите на экране главное окно и диалоговое окно вашей регистрации:

 gnome_program_init("CdDatabase", "0.1", LIBGNOMEUI_MODULE, argc, argv,

  GNOME_PARAM_APP_DATADIR, "", NULL);

 main_window = create_main_window();

 gtk_widget_show_all(main_window);

 login_dialog = create_login_dialog();

3. Вы ждете в цикле, пока пользователь не введет корректную комбинацию имени пользователя и пароля. Он может выйти из приложения, щелкнув мышью кнопку Cancel, причем в этом случае ему придется подтвердить свое действие:

 while (1) {

  result = gtk_dialog_run(GTK_DIALOG(login_dialog));

  if (result != GTK_RESPONSE_ACCEPT) {

   if (confirm_exit()) return 0;

   else continue;

  }

  user_const = gtk_entry_get_text(GTK_ENTRY(username_entry));

  pass_const = gtk_entry_get_text(GTK_ENTRY(password_entry));

  strcpy(username, user_const);

  strcpy(password, pass_const);

  if (database_start(username, password) == TRUE) break;

4. Если функция

database_start

  GtkWidget* error_dialog =

   gtk_message_dialog_new(GTK_WINDOW(main_window),

    GTK_DIALOG_DESTROY_WITH_PARENT,

    GTK_MESSAGE_ERROR, GTK_BUTTONS_CLOSE,

    "Could not log on! — Check Username and Password");

  gtk_dialog_run(GTK_DIALOG(error_dialog));

  gtk_widget_destroy(error_dialog);

 }

 gtk_widget_destroy(login_dialog);

 gtk_main();

 return 0;

}

5. Для компиляции этого приложения напишите make-файл. Как и в главе 8, вам, возможно, придется указать место расположения библиотеки mysql-клиента с помощью строки, подобной приведенной далее:

-L/usr/lib/mysql

После опции

-L

all: app

app: app_mysql.c callbacks.с interface.c main.с app_gnome.h app_mysql.h

 gcc -o app -I/usr/include/mysql app_mysql.с callbacks.с interface.c main.с -lmysqlclient `pkg-config --cflags --libs libgnome-2.0 libgnomeui-2.0`

clean:

 rm -f app

6. Теперь для компиляции приложения для работы с компакт-дисками просто воспользуйтесь командой

make

make -f Makefile

Когда вы запустите приложение арр, то получите ваше приложение для работы с базой данных компакт-дисков в стиле GNOME (рис. 16.15)!

Рис. 16.15

В этой главе вы узнали о программировании с помощью библиотек GTK+/GNOME для создания приложений с профессионально выглядящем интерфейсом GUI. Сначала вы рассмотрели с X Window System и научились применять комплекты инструментальных средств, а затем вкратце познакомились с принципами работы GTK+ под управлением системы объектов и механизма сигналов/обратных вызовов этого комплекта инструментов.

Далее вы перешли к API виджетов GTK+, продемонстрировав их применение на простых и более сложных примерах, приведенных в нескольких листингах программ. Рассмотрев виджет

GnomeApp

И в конце главы вы создали средствами GNOME/GTK+ интерфейс пользователя для вашей базы данных компакт-дисков, который позволяет регистрироваться в базе данных, искать компакт-диски и пополнять базу данных новыми CD.

В главе 17 вы познакомитесь с комплектом инструментальных средств, конкурирующим с GTK+, и научитесь программировать в среде KDE, применяя комплект Qt.
