В регулируемых усилителях имеется возможность управления коэффициентом усиления (уровнем выходного сигнала) с целью предотвращения перегрузки оконечного устройства (или выходных каскадов УУ), создание комфортных условий прослушивания аудиопрограмм (в усилителях звуковых частот), калибровки измерительных усилителей и т.д. Регулировка может быть ручной или автоматической, плавной или ступенчатой. Регулировка усиления может осуществляться как специальными цепями, включаемыми в схему усилителя, так и отдельными устройствами, называемыми аттенюаторами. Аттенюаторы, в свою очередь, могут как встраиваться в усилитель, так и подключаться к его входу. Выполняются аттенюаторы как на пассивных элементах, так и на активных.

Эффективность регулировки оценивается ее глубиной D_р — отношением коэффициентов усиления, соответствующих двум крайних положением регулятора. Глубину регулировки часто выражают в децибелах.

При решении вопроса о месте постановки регулятора в многокаскадный усилитель следует учитывать то обстоятельство, что помимо коэффициента усиления регулирующая цепь может менять и другие параметры усилительных каскадов, например, R_вх. Поэтому регулировку не рекомендуется вводить во входной каскад усилителя, поскольку это скажется на входном сопротивлении усилителя в целом. Постановка регулятора в выходной каскад может привести к перегрузке промежуточных каскадов, т.е. наиболее целесообразно вводить регулировку в один из промежуточных каскадов. Не рекомендуется вводить регулировку в петлю общей ООС из-за снижения ее эффективности.

Чаще всего в усилителях звуковых частот применяется потенциометрическая схема регулировки усиления (рисунок 7.1а), осуществляемая включением регулирующего переменного резистора R_р по схеме потенциометра, который изменяет коэффициент деления поданного на него напряжения.

Рисунок 7.1. Потенциометрический регулятор усиления

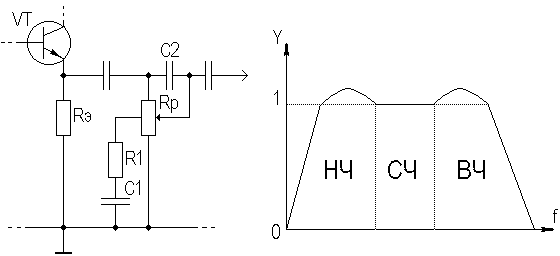

При малых громкостях человеческое ухо хуже воспринимает звуки низких и высоких частот. Поэтому в усилителях звуковых частот применяют так называемый тонкомпенсированный регулятор. На рисунке 7.1а тонкомпенсирующие цепи образованы элементами R₁C₁C₂. При малых уровнях громкости за счет цепи R₁C₁ происходит завал АЧХ в областях СЧ и ВЧ, с помощью конденсатора C₂ на ВЧ этот завал компенсируется, в результате АЧХ имеет вид, показанный на рисунке 7.1б.

Потенциометрический регулятор обеспечивает глубину плавной регулировки не более 40дБ, для получения большей глубины регулировки возможно последовательное включение нескольких подобных регуляторов.

Плавную регулировку усиления глубиной до 20дБ можно осуществить введением в каскад с ОЭ (ОИ) ПООСТ путем включения регулировочного резистора R_р в цепь эмиттера (истока) как показано на рисунке 7.2.

Рисунок 7.2. Регулировка введением ООС

Величину регулировочного резистора можно определить из соотношения:

R_р = (D_р – 1)/S₀,

где S₀ — крутизна усилительного элемента (БТ или ПТ), D_р — в относительных единицах.

Глубина регулировки такого типа регуляторов ограничивается действием паразитной емкости, шунтирующей резистор R_р, приводящей к шунтированию регулировочного резистора в потенциометрическом регуляторе в области ВЧ, и подъему АЧХ в области ВЧ (выброса ПХ в области МВ) за счет перекоррекции (см. подраздел 2.13) в регуляторе с помощью введения ПООСТ.

Ступенчатые регуляторы представляют собой делители напряжения, состоящие из резисторов (рисунок 7.3).

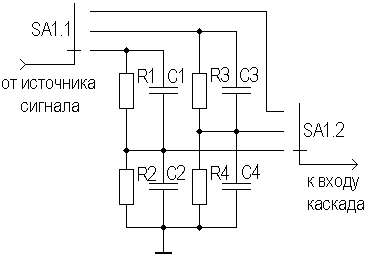

Рисунок 7.3. Компенсированный ступенчатый регулятор

Из-за входной емкости каскада, следующего за делителем, коэффициент передачи резисторного делителя зависит от частоты. Для устранения частотной зависимости все резисторы делителей шунтируются подстроечными конденсаторами, емкость которых определяется из условия равенства постоянных времени плеч делителя, например R₁C₁=R₂C₂, причем C₂ выбирается с учетом входной емкости следующего каскада, в качестве C₂ может выступать входная емкость каскада без дополнительного конденсатора, однако в этом случае влияние изменения C_вх будет сказываться сильнее.

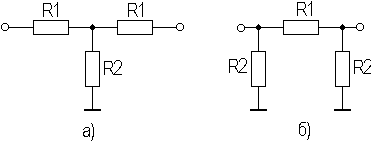

 Если усилитель предназначен для работы в согласованном тракте передачи (т.е. R_вх=R_г=R₀, где R₀ — характеристическое сопротивление тракта передачи), то ступенчатый регулятор целесообразно выполнить на основе симметричных аттенюаторов Т- и П-типов [11] (рисунок 7.4а,б).

Рисунок 7.4. Т- и П-образные симметричные аттенюаторы

Для П-образной схемы аттенюатора номиналы элементов определяются из следующих соотношений:

Номиналы Т-образной схемы аттенюатора определяются следующим образом:

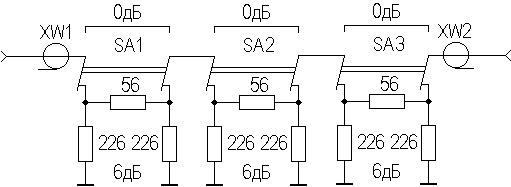

Практическая схема ступенчатого регулятора на 18 дБ для 75-омного тракта передачи, работающего в диапазоне рабочих частот (0…150)МГц, приведена на рис. 7.5.

Рисунок 7.5. Ступенчатый аттенюатор

Схема построена на основе одинаковых П-образных звеньев с затуханием в шесть децибел. В зависимости от положения переключателей SA₁÷SA₃ данный регулятор обеспечивает затухание от 0 до 18 дБ с шагом 6 дБ.

Подобный регулятор обычно располагают между источником сигнала и входом усилителя. В связи с тем, что входное и выходное сопротивления данного регулятора не зависят от уровня вносимого затухания, величина частотных и временных искажений, создаваемых входной цепью, также остается постоянной при разных уровнях затухания.

В усилительных устройствах, применяемых в современной аудио- и видеоаппаратуре, широко применяются электронные регуляторы [12], позволяющие вручную или автоматически изменять коэффициент передачи тракта по закону, определяемому функцией управления.

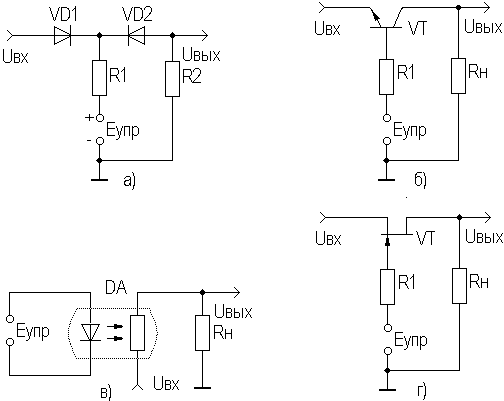

В электронных регуляторах потенциометрического типа (рисунок 7.6) в качестве управляемых сопротивлений используются диоды, фотосопротивления, БТ и ПТ.

Рисунок 7.6. Электронные аттенюаторы потенциометрического типа

В диодном потенциометрическом регуляторе (рисунок 7.6а) в качестве управляемых сопротивлений используются диоды VD₁ и VD₂, управляемые прямым током. Диапазон регулирования диодных аттенюаторов достигает 40дБ при токах регулирования (0…2.2)мА. Диодным регуляторам свойственны существенные недостатки:

◆ отсутствие развязки цепей управления и сигнала;

◆ значительная мощность, потребляемая цепью управления;

◆ существенные нелинейные искажения сигнала при большом затухании.

Подобными свойствами обладает и аттенюатор на БТ (рисунок 7.6б), т.к. переходы транзистора выполняют функции диодов.

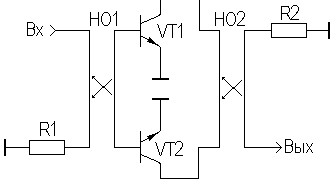

 Электронный регулятор на основе оптрона (рисунок 7.6в) обеспечивает практически идеальную развязку цепей управления и сигнала, но требует затраты значительной мощности в цепи управления светодиодом.

По совокупности свойств наилучшими показателями обладает регулятор на основе ПТ (рисунок 7.6г), используемого в качестве управляемого сопротивления. Цепь управления практически не потребляет мощности ввиду практического отсутствия тока затвора у ПТ. Поскольку в цепи сигнала нет p-n переходов, а имеется лишь омическое сопротивление, то нелинейные искажения, вносимые подобным аттенюатором, минимальны. В отличие от ранее рассмотренных схем регуляторов, данная схема позволяет работать без постоянной составляющей в выходной цепи.

Регулировку коэффициента передачи усилительных каскадов можно осуществить путем изменения режима работы усилительных элементов, поскольку в этом случае изменяются их эквивалентные параметры, в частности, крутизна S₀ (см. подраздел 2.4). На рисунке 7.7 показано, как осуществляется такая регулировка в каскаде на БТ (рисунок 7.7а), каскаде на ПТ (рисунок 7.7б) и в дифференциальном усилителе (рисунок 7.7в). Регулируемый каскад на основе ДУ позволяет достичь глубины регулировки порядка (60…70)дБ при повышенной термостабильности D_р.

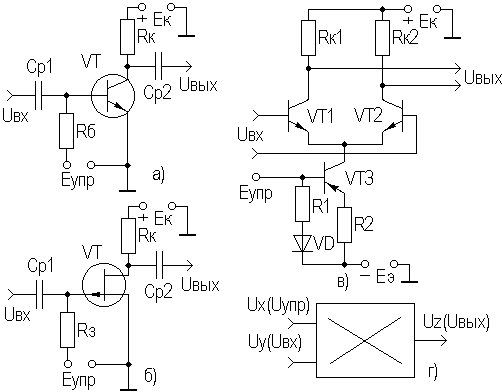

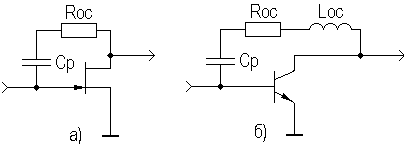

Рисунок 7.7. Регуляторы с изменением режима работы элементов

Перспективным является способ регулировки на основе ИМС перемножителя (рисунок 7.7г). Интегральные перемножители реализуют функцию

U_Z = KU_XU_Y,

где K — масштабный коэффициент.

Регуляторы на основе перемножителей способны осуществлять регулировку напряжения с амплитудой порядка десятков вольт и точностью порядка 1% [12], однако сама ИМС перемножителя имеет достаточно сложное схемное решение.

Возможно включение электронного регулятора в цепь ООС. Примером подобного решения может служить регулятор на основе ОУ, в цепь ООС которого включен ПТ, используемый в качестве управляемого сопротивления (рисунок 7.8).

Рисунок 7.8. Регулятор на основе ОУ

Напряжение управления E_упр в рассмотренных электронных регуляторах можно менять в необходимых пределах с помощью переменного резистора, который может быть установлен в удобном для эксплуатации месте, например, на передней панели корпуса прибора. Из-за развязки цепи управления и цепи сигнала влияние соединительных проводников будет минимальным.

Напряжение управления E_упр может быть получено с выхода детектора, если используется автоматическая регулировка усиления (АРУ). Схемы усилителей с АРУ и авторегуляторами уровня рассмотрены в [12].

7.2. Усилители диапазона СВЧ[1]

В настоящее время разработаны и успешно эксплуатируются различные системы передачи информации СВЧ диапазона: радиорелейные линии, системы космической связи "Орбита", "Экран", "Москва" и т.п., системы непосредственного телевещания диапазона 12ГГц, системы космической навигации, службы погоды и т.д.

Важными компонентами этих систем являются широкополосные усилители (ШУ), работающие в качестве предварительных усилителей, усилителей промежуточных частот (ПЧ), видеоусилителей и т.д.

Как правило, подобные усилители работают в согласованном тракте передачи с характеристическим сопротивлением 50 и 75 Ом. Тракт передачи может быть реализован в виде волновода, коаксиального кабеля, микрополосковой линии и т.п.

В качестве активных элементов в ШУ наиболее часто используют биполярные СВЧ транзисторы и полевые транзисторы с барьером Шоттки. БТ используют в диапазоне частот до 2 ГГц, ПТ с барьером Шоттки — до 100ГГц.

Транзисторные усилители СВЧ могут выполняться по схемам каскадных усилителей, усилителей распределенного усиления, каскадно-распределенных и балансных.

В каскадных усилителях наиболее часто используют каскады с ОЭ (ОИ), реже с ОБ (ОЗ) из-за проблемы согласования с характеристическим сопротивлением тракта в широком частотном диапазоне. Поскольку коэффициент усиления транзистора с ростом частоты уменьшается, то расчет ШУ и согласование нагрузок проводят для верхней частоты рабочего диапазона. Избыточное усиление в области НЧ и СЧ устраняют так называемыми выравнивающими цепями, которые могут быть реактивными и диссипативными (с потерями).

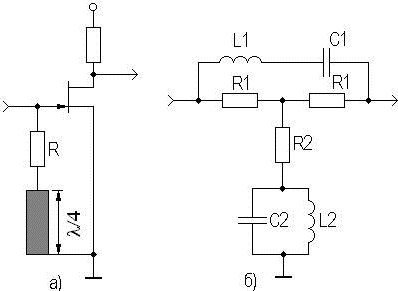

Диссипативные выравнивающие цепи рассчитывают так, чтобы обеспечить требуемый K_P, хорошее согласование с характеристическим сопротивлением тракта передачи (малый КСВН) и устойчивость в диапазоне рабочих частот. В дециметровом диапазоне рабочих частот выравнивающие цепи могут быть реализованы в виде цепей с сосредоточенными параметрами, на более высокочастотном — с распределенными параметрами. Примеры простейших диссипативных выравнивающих цепей приведены на рисунке 7.9, причем более сложный вариант (рисунок 7.9б) — для сверхширокополосных усилителей (f_в/f_н>2).

Рисунок 7.9. Простейшие диссипативные выравнивающие цепи

Задача согласования и выравнивания коэффициента передачи в диапазоне рабочих частот облегчается при использовании ООС. При резистивной ООС (рисунок 7.10а) достигается широкополосное согласование в каскаде на ПТ. В сверхширокополосных усилителях используют комбинированные резистивно-индуктивные цепи ООС (рисунок 7.10б), с помощью которых осуществляется эффективное выравнивание АЧХ.

Рисунок 7.10. ООС в СВЧ ШУ

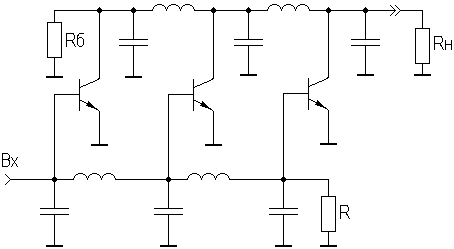

Усилители с распределенным усилением (УРУ) (рисунок 7.11) позволяют достичь большой мощности выходного сигнала на низкоомной нагрузке за счет сложения токов транзисторов в выходной линии. Однако УРУ отличает сложная схемная реализация и низкий КПД.

Рисунок 7.11. УРУ

Каскадно-распределенные усилители (рисунок 7.12), сочетая достоинства каскадных и УРУ, позволяют получить хорошие мощностные характеристики в широкой полосе рабочих частот при относительно простой схемной реализации. Выбором R_э1 и R_э2 добиваются одинакового усиления по току транзисторов VT₁ и VT₂. Поскольку выходные токи транзисторов складываются в нагрузке, то возможно использование данного каскада на частотах, близких к f_T используемых транзисторов.

Рисунок 7.12. Каскадно-распределенный усилитель

Балансные ШУ (рисунок 7.13) позволяют уменьшить паразитную обратную связь между транзисторами при их каскадировании, что позволяет увеличить устойчивый коэффициент усиления. Наличие направленных ответвителей (НО) существенно увеличивает габариты балансных усилителей.

Рисунок 7.13. Балансный усилитель

Для расчета СВЧ усилителей наиболее широко используется система S-параметров (параметров рассеяния). При этом транзистор представляют в виде четырехполюсника, нагруженного на стандартные опорные сопротивления, как правило, равные волновому сопротивлению применяемых передающих линий (рисунок 7.14).

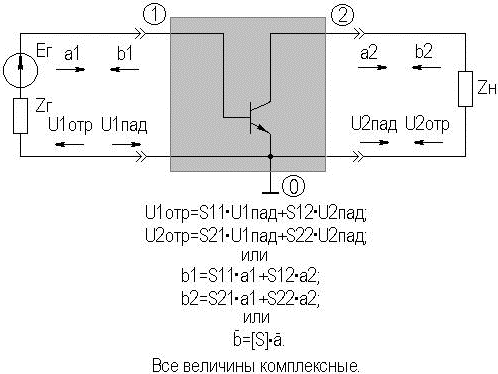

Рисунок 7.14. Транзистор как четырёхполюсник в системе S-параметров

Выбор S-параметров обусловлен относительной простотой обеспечения режима согласования на СВЧ (по сравнению, скажем, с режимом короткого замыкания при измерении Y-параметров), и, следовательно, корректностью их экспериментального определения, а также ясным физическим смыслом, а именно:

   — коэффициент отражения от входа при согласованном выходе;

   — коэффициент отражения от выхода при согласованном входе;

   — коэффициент усиления в прямом направлении при согласованном выходе;

   — коэффициент усиления в обратном направлении при согласованном входе.

Для анализа передаточных характеристик СВЧ усилительных устройств также используют обобщенный метод узловых потенциалов, эквивалентные Y-параметры определяются через измеренные параметры рассеяния:

где Δ_s=(S₁₁+1)·(S₂₂+1)–S₁₂S₂₁.

Параметры рассеяния транзистора (или любого четырехполюсника) можно рассчитать по его эквивалентной схеме, используя все тот же обобщенный метод узловых потенциалов:

S_ij = k_ijΔ_ji/Δ – δ_ij,

где k_ij — нормировочный коэффициент, равный:

1/Z_г — для S_ii,

1/Z_н — для S_jj,

  для S_ij и S_ji;

δ_ij — символ Кронекера, δ_ij=1, если i=j, и δ_ij=0, если i≠j.

Ввиду сложности эквивалентных схем усилительных элементов и наличия распределенных структур, расчет передаточных характеристик усилителей СВЧ диапазона возможен только с помощью ЭВМ. Используя современные пакеты проектирования РЭУ, базы данных элементов и готовых схемных решений, разработчики имеют возможность, не проводя дорогостоящего натурного моделирования, получить ожидаемые реальные значения передаточных характеристик. С помощью ЭВМ возможно построение оптимальной топологии подложки усилителей, что позволяет полностью автоматизировать процесс проектирования усилителей СВЧ.

В настоящее время транзисторные СВЧ усилители выполняются, как правило, в гибридно-интегральном исполнении или в виде полупроводниковой интегральной микросхемы (монолитная технология) со стандартным напряжением питания. В качестве подложки при гибридном исполнении наиболее часто используются поликор, сапфир. Пассивные элементы выполняются по тонко- или толстопленочной технологии. Наилучшим материалом для выполнения контактных площадок, перемычек, выводов бескорпусных транзисторов является золото. Корпуса СВЧ усилителей выполняют из металла, имеющего одинаковый температурный коэффициент расширения с материалом подложки (например, поликор-титан). Для подключения СВЧ усилителей к тракту передачи используют СВЧ разъемы различной конструкции.

Самой современной является технология выполнения СВЧ усилителей по монолитной технологии. Этому способствовали успехи в создании высококачественного эпитаксиального арсенида галлия с высокой однородностью параметров по площади больших размеров, промышленно освоенная технология получения полевых транзисторов с длиной затвора до 0,5мкм, изучение методов расчета и исследование технологии изготовления сосредоточенных пассивных элементов в диапазоне рабочих частот до 20 ГГц, промышленное освоение технологии селективного ионного легирования арсенида галлия, создание математических моделей активных и пассивных элементов в сочетании с развитием методов машинного проектирования.

При изготовлении ИС СВЧ усилителей в большинстве случаев используется полуизолирующий арсенид галлия. Его конкурентом является сапфир, используемый в технологии "кремний на сапфире". В ИС миллиметрового диапазона волн в качестве подложки применяется чистый кремний.

При создании ИС СВЧ процессы схемотехнического проектирования, конструирования и технологии неразделимы. Технология изготовления ИС СВЧ основана на использовании уникальных свойств арсенида галлия в сочетании с методами ионной имплантации. Изолирующие свойства подложки из арсенида галлия, имеющего удельное сопротивление до 10⁹ Ом·см, дают возможность изготовить на одном кристалле арсенида галлия ИС, содержащую активные приборы, пассивные цепи СВЧ и схемы питания.

Преимуществом ШУ СВЧ, выполненных в виде монолитных ИС, являются малые габаритные размеры и масса, широкая полоса рабочих частот из-за отсутствия стыковок и паразитных реактивностей, уменьшение доли ручного труда, воспроизводство рабочих характеристик и т.д.

К недостаткам ИС СВЧ усилителей является сложность технологии изготовления, высокие затраты на разработку, низкий процент выхода годных схем, сложность с отводом тепла от активных элементов, худшие электрические параметры (без подстройки). Подстройка возможна, если в схеме и конструкции предусмотрена возможность изменения режима работы активных элементов и параметров корректирующих цепей, цепей ООС и т.д. Для ИС, выполненных по монолитной технологии, проводят разбраковку по допустимому интервалу допусков.

Активные фильтры реализуются на основе усилителей (обычно ОУ) и пассивных RC-фильтров. Среди преимуществ активных фильтров по сравнению с пассивными следует выделить:

· отсутствие катушек индуктивности;

· лучшая избирательность;

· компенсация затухания полезных сигналов или даже их усиление;

· пригодность к реализации в виде ИМС.

Активные фильтры имеют и недостатки:

◆ потребление энергии от источника питания;

◆ ограниченный динамический диапазон;

◆ дополнительные нелинейные искажения сигнала.

Отметим так же, что использование активных фильтров с ОУ на частотах свыше десятков мегагерц затруднено из-за малой частоты единичного усиления f_T большинства ОУ широкого применения. Особенно преимущество активных фильтров на ОУ проявляется на самых низких частотах, вплоть до долей герц.

В общем случае можно считать, что ОУ в активном фильтре корректирует АЧХ пассивного фильтра за счет обеспечения разных условий для прохождения различных частот спектра сигнала, компенсирует потери на заданных частотах, что приводит к получению крутых спадов выходного напряжения на склонах АЧХ. Для этих целей используются разнообразные частотно-избирательные ОС в ОУ. В активных фильтрах обеспечивается получение АЧХ всех разновидностей фильтров: нижних частот (ФНЧ), верхних частот (ФВЧ) и полосовых (ПФ).

Первым этапом синтеза всякого фильтра является задание передаточной функции (в операторной или комплексной форме), которая отвечает условиям практической реализуемости и одновременно обеспечивает получение необходимой АЧХ или ФЧХ (но не обеих) фильтра. Этот этап называют аппроксимацией характеристик фильтра.

Операторная функция представляет собой отношение полиномов:

K(p)=A(p)/B(p),

и однозначно определяется нулями и полюсами. Простейший полином числителя — константа. Число полюсов функции (а в активных фильтрах на ОУ число полюсов обычно равно числу конденсаторов в цепях, формирующих АЧХ) определяет порядок фильтра. Порядок фильтра указывает на скорость спада его АЧХ, которая для первого порядка составляет 20дБ/дек, для второго — 40дБ/дек, для третьего — 60дБ/дек и т.д.

Задачу аппроксимации решают для ФНЧ, затем с помощью метода инверсии частоты полученную зависимость используют для других типов фильтров. В большинстве случаев задают АЧХ, принимая нормированный коэффициент передачи:

где f(x) — функция фильтрации; x=ω/ω_c — нормированная частота; ω_c — частота среза фильтра; ε — допустимое отклонение в полосе пропускания.

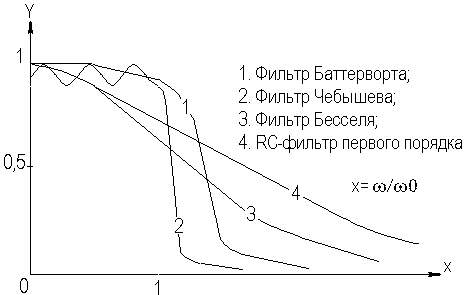

В зависимости от того, какая функция принимается в качестве f(x) различают фильтры (начиная со второго порядка) Баттерворта, Чебышева, Бесселя и др. На рисунке 7.15 приведены их сравнительные характеристики.

Рисунок 7.15. Нормированные АЧХ фильтров

Фильтр Баттерворта (функция Батерворта) описывает АЧХ с максимально плоской частью в полосе пропускания и относительно небольшой скоростью спада. АЧХ такого ФНЧ может быть представлена в следующем виде:

где n — порядок фильтра.

Фильтр Чебышева (функция Чебышева) описывает АЧХ с определенной неравномерностью в полосе пропускания, но не большей скоростью спада.

Фильтр Бесселя характеризуется линейной ФЧХ, в результате чего сигналы, частоты которых лежат в полосе пропускания, проходят через фильтр без искажений. В частности, фильтры Бесселя не дают выбросов при обработке колебаний прямоугольной формы.

Помимо перечисленных аппроксимаций АЧХ активных фильтров известны и другие, например, обратного фильтра Чебышева, фильтра Золотарева и т.д. Заметим, что схемы активных фильтров не изменяются в зависимости от типа аппроксимации АЧХ, а изменяются соотношения между номиналами их элементов.

Простейшие (первого порядка) ФВЧ, ФНЧ, ПФ и их ЛАЧХ приведены на рисунке 7.16.

В этих фильтрах конденсатор, определяющий частотную характеристику, включен в цепь ООС.

Для ФВЧ (рисунок 7.16а) коэффициент передачи равен:

где τ₁=C₁R₁.

Частоту сопряжения асимптот ω₁ находят из условия ω₁τ₁=1, откуда

f₁ = 1/2πτ₁.

Для ФНЧ (рисунок 7.16б) имеем:

f₂ = 1/2πτ₂.

где τ₂=C₂R₂.

В ПФ (рисунок 7.16в) присутствуют элементы ФВЧ и ФНЧ.

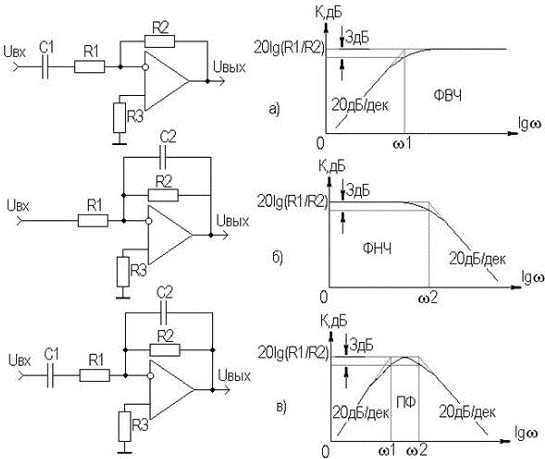

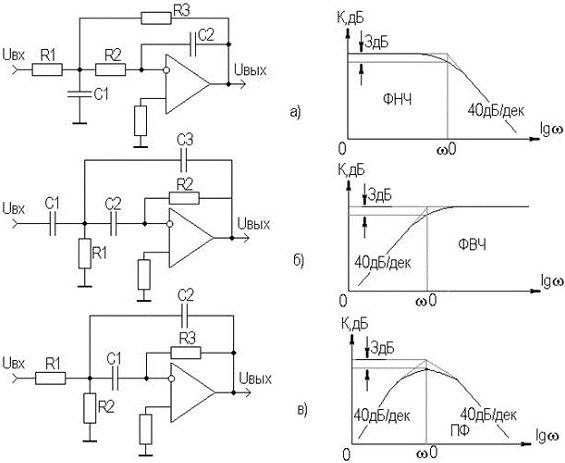

Рисунок 7.16. Простейшие активные фильтры

Можно увеличить крутизну спада ЛАЧХ, если увеличить порядок фильтров. Активные ФНЧ, ФВЧ и ПФ второго порядка приведены на рисунке 7.17.

Наклон асимптот у них может достигать 40дБ/дек, а переход от ФНЧ к ФВЧ, как видно из рисунков 7.17а,б, осуществляется заменой резисторов на конденсаторы, и наоборот. В ПФ (рисунок 7.17в) имеются элементы ФВЧ и ФНЧ. Передаточные функции равны [13]:

◆ для ФНЧ:

◆ для ФВЧ:

Рисунок 17.7. Активные фильтры второго порядка

◆ для ПФ:

Для ПФ резонансная частота равна:

Для ФНЧ и ФВЧ частоты среза соответственно равны:

Довольно часто ПФ второго порядка реализуют с помощью мостовых цепей. Наиболее распространены двойные Т-образные мосты, которые "не пропускают" сигнал на частоте резонанса (рисунок 7.18а) и мосты Вина, имеющие максимальный коэффициент передачи на резонансной частоте ω₀ (рисунок 7.18б).

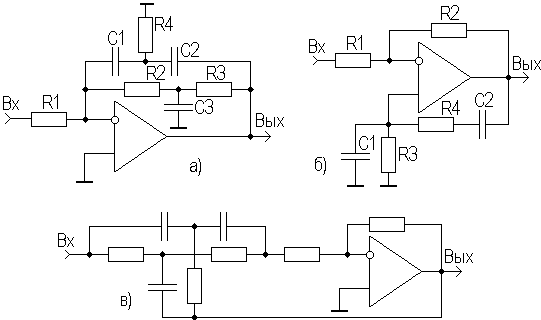

Рисунок 17.8. Активные ПФ

Мостовые схемы включены в цепи ПОС и ООС. В случае двойного Т-образного моста глубина ООС минимальна на частоте резонанса, и усиление на этой частоте максимально. При использовании моста Вина, усиление на частоте резонанса максимально, т.к. максимальна глубина ПОС. При этом для сохранения устойчивости глубина ООС, введенной с помощью резисторов R₁ и R₂, должна быть больше глубины ПОС. Если глубины ПОС и ООС близки, то такой фильтр может иметь эквивалентную добротность Q≈2000.

Резонансная частота двойного Т-образного моста при R=R₁=R₂=R₃=R₄/2 и C=C₁=C₂=2·C₃, и моста Вина при R=R₃=R₄ и C=C₁=C₂, равна f₀ = 1/(2πRC), и ее выбирают исходя из условия устойчивости 3>(R₁+R₂)/R₁, т.к. коэффициент передачи моста Вина на частоте ω₀ равен 1/3.

Для получения режекторного фильтра двойной Т-образный мост можно включить так, как показано на рисунке 7.18в, или мост Вина включить в цепь ООС.

Для построения активного перестраиваемого фильтра обычно используют мост Вина, у которого резисторы R₃ и R₄ выполняют в виде сдвоенного переменного резистора.

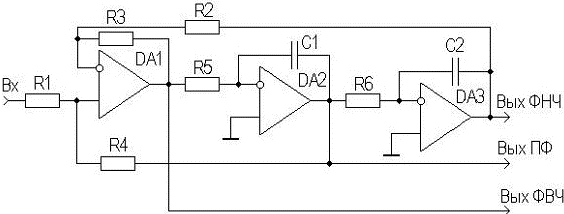

Возможно построение активного универсального фильтра (ФНЧ, ФВЧ и ПФ), вариант схемы которого приведен на рисунке 7.19.

Рисунок 7.19. Универсальный активный фильтр

В его состав входят сумматор на ОУ DA₁ и два ФНЧ первого порядка на ОУ DA₂ и DA₃, которые включены последовательно. Если R₅C₁=R₆C₂=RC, то частота сопряжения f₀ = 1/(2πRC). ЛАЧХ имеет наклон асимптот порядка 40 дБ/дек. Универсальный активный фильтр имеет хорошую стабильность параметров и высокую добротность (до 100). В серийных ИМС довольно часто используется подобный принцип построения фильтров.

Гиратором называется электронное устройство, преобразующее полное сопротивление реактивных элементов. Обычно это преобразователь емкости в индуктивность, т.е. эквивалент индуктивности. Иногда гираторы называют синтезаторами индуктивностей. Широкое распространение гираторов в ИМС объясняется большими трудностями изготовления катушек индуктивностей с помощью твердотельной технологии. Использование гираторов позволяет получить относительно большую индуктивность с хорошими массогабаритными показателями.

На рисунке 7.20 приведена электрическая схема одного из вариантов гиратора, представляющего собой повторитель на ОУ, охваченный частотно-избирательной ПОС (R_ос и C₁).

Рисунок 7.20. Гиратор

Поскольку с увеличением частоты сигнала емкостное сопротивление конденсатора C₁ уменьшается, то напряжение в точке a будет возрастать. Вместе с ним будет возрастать напряжение на выходе ОУ. Увеличенное напряжение с выхода по цепи ПОС поступает на неинвертирующий вход, что приводит к дальнейшему росту напряжения в точке a, причем тем интенсивнее, чем выше частота. Таким образом, напряжение в точке a ведет себя подобно напряжению на катушке индуктивности. Синтезированная индуктивность определяется по формуле [12]:

L = R₁R_осC₁.

Добротность гиратора определяется как [12]:

Одной из основных проблем при создании гираторов является трудность в получении эквивалента индуктивности, у которой оба вывода не соединены с общей шиной. Такой гиратор выполняется, как минимум, на четырех ОУ. Другой проблемой является относительно узкий диапазон рабочих частот гиратора (до нескольких килогерц на ОУ широкого применения).

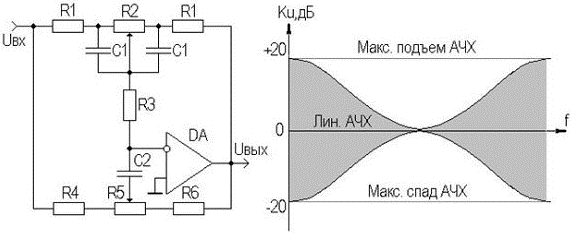

Для коррекции АЧХ в усилителях низких (звуковых) частот (УНЧ) применяют регуляторы тембра. В настоящее время наиболее часто применяют активные регуляторы тембра, не вносящие потери в нейтральном положении регулятора (равномерная передача во всей полосе рабочих частот). В качестве активных элементов чаще всего используют ОУ. Принципиальная схема симметричного активного регулятора тембра и его АЧХ приведены на рисунке 7.21.

Рисунок 7.21. Симметричный активный регулятор тембра

Нетрудно увидеть, что ОУ здесь охвачен цепями ООС, представляющими собой частотнозависимые делители напряжения нижних (R₁, R₂, R₃, C₁) и верхних (R₄, R₅, C₂) частот. При диапазоне регулирования тембра не более ±20 дБ элементы схемы можно определить из соотношений [9]:

R₁ = 0,11·R₂ (кОм),

R₃ = R₁,

R₄ = 0,33·R₁,

R₅≥3,7·R₂,

где f_н и f_в — соответственно, нижняя и верхняя частоты регулирования.

Регулирование АЧХ УНЧ в нескольких отдельных участках частотного диапазона осуществляется с помощью эквалайзеров, которые преимущественно представляют собой активные регулируемые ПФ второго порядка. Пример построения эквалайзера с параллельными цепями ООС, представляющими собой ПФ с регулируемым затуханием и настроенные на частоты через октаву, начиная с f_н, приведен на рисунке 7.22.

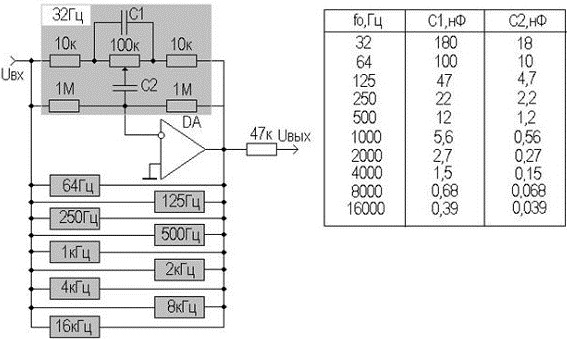

Рисунок 7.22. Десятиполосный эквалайзер

Более подробная информация по регуляторам тембра и эквалайзерам содержится в [9].

Перемножение аналоговых сигналов, как и усиление, является одной из основных операций при обработке электрических сигналов. Для осуществления операции перемножения были разработаны специализированные ИМС - перемножители аналоговых сигналов (ПАС). ПАС должны обеспечивать точное перемножение в широком динамическом диапазоне входных сигналов и в возможно более широком частотном диапазоне. Если ПАС позволяют перемножать сигналы любых полярностей, то их называют четырехквадрантными, если один из сигналов может быть только одной полярности, двухквадрантными. Перемножители, умножающие однополярные сигналы, называются одноквадрантными. Известны разнообразные одно- и двухквадрантные ПАС на основе элементов с управляемым сопротивлением, переменной крутизной, использованием логарифматоров и антилогарифматоров. Например, регулятор с изменением режима работы элементов, изображенный на рисунке 7.7в, можно использовать в качестве перемножителя, если на дифференциальный вход подать напряжение u_x, а вместо E_упр подать u_y. Под воздействием u_y меняется крутизна передаточной характеристики транзисторов, на базы которых подается второе перемножаемое напряжение u_x. Можно показать, что выходное напряжение U_вых, снимаемое между коллекторами транзисторов ДК, при R_к1=R_к2=R_к определяется по формуле [13]

где   — коэффициент усиления по току БТ, включенного по схеме с ОБ; φ_T — температурный потенциал, φ_T=25,6 мВ.

Если u_x<<φ_T, то выражение для U_вых можно упростить:

Недостатком рассмотренного простейшего перемножителя на одиночном ДК является весьма малый динамический диапазон входных сигналов, в котором обеспечивается приемлемая точность перемножения. Например, уже при u_x=0,1φ_T погрешность перемножения достигает 10%.

Более широкий динамический диапазон перемножаемых напряжений при меньшей погрешности обеспечивают логарифмические перемножители построенные по принципу "логарифмирование-антилогарифмирование". Схема подобного ПАС приведена на рисунке 7.23.

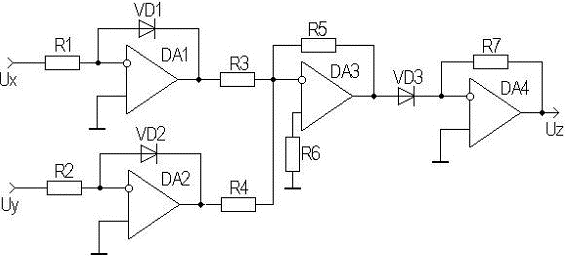

Рисунок 7.23. Логарифмический умножитель

Здесь ОУ DA₁ и DA₂ производят логарифмирование входных напряжений, а DA₃ используется в качестве сумматора, на выходе которого напряжение равно:

U₀ = k₁(lnu_x + lnu_y) = k₂lnu_xu_y.

С помощью ОУ DA₄ производят антилогарифмирование

U_вых = k₃antilnU₀ = k₃u_xu_y

Следует заметить, что в данных выражениях используются напряжения, нормированные относительно одного вольта. Коэффициенты пропорциональности k₁, k₂, k₃ определяются резистивными элементами, включенными в цепи ООС используемых ОУ. Большим недостатком подобных ПАС является сильная зависимость диапазона рабочих частот от амплитуд входных сигналов. Так, если при входном напряжении 10В верхняя частота перемножаемых напряжений может составлять 100кГц, то при входном напряжении 1В полоса рабочих частот сужается до 10кГц [13].

Принцип логарифмирования и антилогарифмирования используется в наиболее распространенном способе построения четырехквадрантных ПАС с нормировкой токов, которые обладают наилучшей совокупностью таких параметров, как линейность, широкополосность, температурная стабильность. Обычно они имеют дифференциальные входы, что расширяет их функциональные возможности. Перемножители с нормировкой токов выполняются по интегральной полупроводниковой технологии.

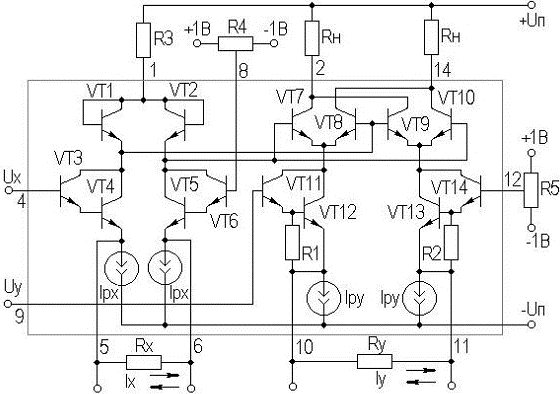

Упрощенная принципиальная схема ИМС ПАС с нормировкой токов типа 525ПС1 приведена на рисунке 7.24.

Устройство содержит сложный дифференциальный каскад на транзисторах VT₇, …, VT₁₀. Перекрестные связи коллекторов этих транзисторов обеспечивают инверсию сигналов, необходимую для четырехквадрантного умножения. Входные каскады на транзисторах VT₃, …, VT₆ и VT₁₁, …, VT₁₄ преобразуют входные напряжения u_x и u_y в токи. С помощью транзисторов в диодном включении VT₁ и VT₂ происходит логарифмирование токового сигнала по входу Y. Антилогарифмирование сигнала Y и умножение его на сигнал X осуществляется усилителем на транзисторах VT₇, …, VT₁₀.

Рисунок 7.24. Упрощённая схема ИМС перемножителя 525ПС1

В рассматриваемом устройстве связь между входными и выходными сигналами может быть представлена в виде отношения токов. Выходной ток перемножителя определяется соотношением [12]

где I_X и I_Y — токи, протекающие через резисторы R_X и R_Y; I_pX и I_pY — рабочие токи в каналах X и Y.

Выходное напряжение, снимаемое с одного из сопротивлений нагрузки, равно [12]

где   — масштабный коэффициент.

Все приведенные на рисунке 7.24 резисторы, кроме R₁ и R₂, являются внешними. Их выбор зависит от конкретных требований к ПАС.

Для получения на выходе ПАС нулевого напряжения при равных нулю входных напряжениях предусмотрена подстройка с помощью переменных резисторов R₄ и R₅. Если перемножитель работает только при одной полярности одного из входных сигналов, то он называется смещенным. Для превращения четырехквадрантного ПАС в смещенный достаточно на один из входов подать такое постоянное смещение, при котором сигналы на этом входе всегда оказываются меньше напряжения смещения.

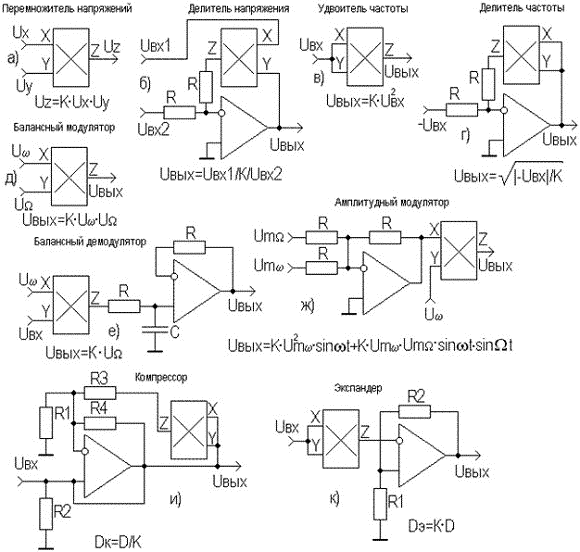

Возможности реализации разнообразных устройств электронной аппаратуры на перемножителях иллюстрирует рисунок 7.25.

Рисунок 7.25. Схемы аналоговых электронных устройств на основе ПАС

Принцип работы этих устройств ясен из приведенных схем и расчетных соотношений, пояснения, пожалуй, требует лишь схема удвоителя частоты (рисунок 7.25в). Если на оба входа перемножителя подают напряжение одной и той же частоты, то на выходе ПАС напряжение подчиняется следующему тригонометрическому тождеству

Из приведенного выражения видно, что любая входная частота f будет удваиваться при прохождении через устройство возведения в квадрат, либо делиться на два при прохождении через извлекатель корня квадратного (рисунок 7.25г). Более подробная информация о ПАС содержится в [12].

Компаратором называется устройство, позволяющее осуществить сравнение измеряемого входного напряжения U_вх с опорным напряжением U_оп. Алгоритм работы компаратора описывается выражениями:

U_вых = U¹, если U_вх<U_оп,

U_вых = U⁰, если U_вх>U_оп.

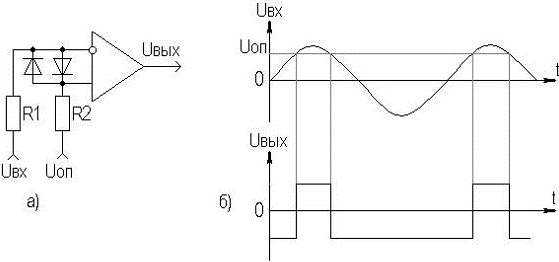

Простейшая схема компаратора и его передаточная характеристика представлены на рисунке 7.26.

Рисунок 7.26. Простейший компаратор

Вследствие большого коэффициента усиления ОУ на его выходе получается последовательность практически прямоугольных импульсов, причем положение моментов переключения соответствует равенству U_вх=U_оп. Если входы ОУ поменять местами, то U_вых поменяет знак. Входные диоды служат для защиты ОУ от большого дифференциального входного напряжения. Выходное напряжение компаратора может быть использовано для управления каким-либо устройством, например, широтно-импульсным модулятором. При U_оп=0 получим так называемый нуль-индикатор или детектор нулевого уровня.

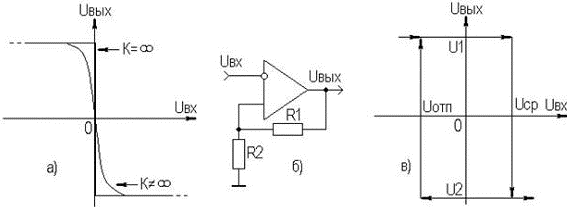

Из-за конечного значения коэффициента усиления компаратора возможно плавное нарастание U_вых(рисунок 7.27а).

Рисунок 7.27. Компаратор с ПОС

Если плавное срабатывание нежелательно, то применяют компаратор на основе ОУ с цепью ПОС (рисунок 7.27б). Если опорное напряжение не подается, то такой компаратор называют еще триггером Шмитта. Как видно из рисунка 7.27в, такой компаратор обладает гистерезисом, что объясняется наличием цепи ПОС. Переключение схемы в состояние U₂ происходит при достижении входным напряжением уровня срабатывания U_ср, а возвращение в исходное состояние U_вых=U₁ — при снижении входного напряжения до уровня отпускания U_отп. Значения входных пороговых напряжений и ширина зоны гистерезиса определяются по формулам:

U_ср = U₂R₁/(R₁ + R₂),

U_отп = U₂R₁/(R₁ + R₂),

U_гис = U_ср – U_отп = R₁(U₂ – U₁)/(R₁ + R₂).

Пороги срабатывания делают схему нечувствительной к шумам, которые всегда присутствуют во входном сигнале, и тем самым исключают ненужные переключения под действием шумов, т.е. устраняют так называемый "дребезг" контактов.

Важнейшим показателем ОУ в случае его использования в качестве компаратора является быстродействие, оцениваемое задержкой срабатывания и временем нарастания выходного напряжения. Лучшим быстродействием обладают специальные ИМС компараторов. Повышенное быстродействие в них достигается использованием СВЧ-транзисторов и исключением режима их насыщения. Более подробно компараторы описаны в [12,14].

Генератором называется автоколебательная структура, в которой энергия источника питания преобразуется в энергию электрических автоколебаний. Различают генераторы синусоидальных (гармонических) колебаний и генераторы сигналов специальной формы (прямоугольной, треугольной и т.д.)

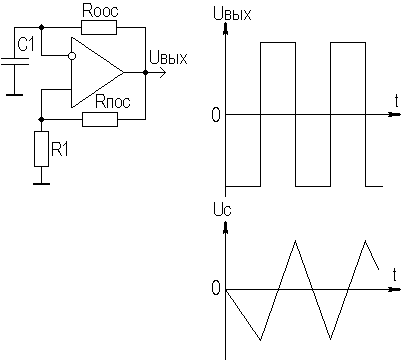

Обобщенная макромодель генератора приведена на рисунке 7.28 и представляет собой усилительный каскад, охваченный цепью ПОС.

Рисунок 7.28. Макромодель генератора

Для возникновения колебаний в данной системе необходимо выполнение условия баланса амплитуд и баланса фаз:

|Kβ|≥1,

φ = φ_у + φ_ос = 2nπ,

где φ_у и φ_ос — фазовые сдвиги, вносимые усилителем и цепью ОС соответственно, n — целое число.

Для получения на выходе генератора синусоидального напряжения достаточно, чтобы данные условия выполнялись только на одной частоте.

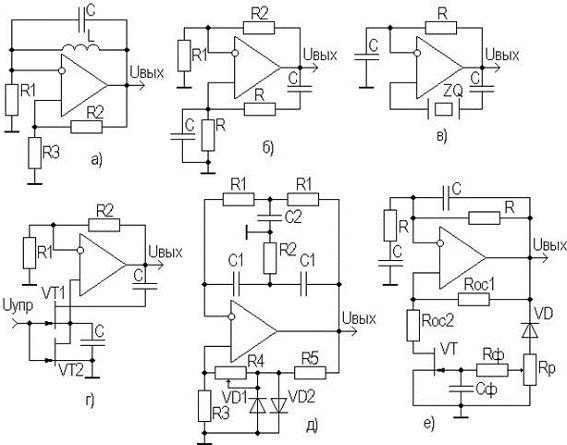

Существует большое количество схемных реализаций генераторов, поэтому ограничимся рассмотрением генераторов на основе ОУ, как наиболее соответствующим содержанию курса АЭУ. На рисунке 7.29 приведены различные варианты схем генераторов гармонических колебаний на ОУ.

Рисунок 7.29. Автогенераторы на основе ОУ

В схеме LC-автогенератора (рисунок 7.29а) баланс фаз обеспечивается наличием ПОС, вводимой с помощью резисторов R₂ и R₃, баланс амплитуд достигается выбором номиналов резисторов R₂ и R₃ по условию

βK = R₃(R₂ + R₃)·K ≥ 1.

Здесь под K подразумевается масштабный коэффициент усиления, равный

K = R_ρ/R₁,

где R_ρ — сопротивление контура на частоте резонанса.

Частота резонанса определяется элементами LC-контура и рассчитывается по известной формуле

Можно избежать применения индуктивностей, используя селективные RC-цепи. Наибольшее применение получила так называемая фазирующая RC-цепь, включенная в схеме RC-генератора (рисунок 7.29б) между выходом и неинвертирующим входом ОУ. На частоте генерации f₀ = 1/2πRC фазовый сдвиг φ_ос=0 и выполняется условие баланса фаз, для выполнения баланса амплитуд необходимо скомпенсировать затухание, вносимое фазирующей цепью на частоте генерации, т.е. выполнить условие

K_0ОС = R₂/(R₁ + R₂) = A₀,

где A₀≈3,3 — затухание, вносимое фазирующей цепью.

Чтобы генерировать колебания сложной формы, следует выполнить неравенство K_0ОС>>A₀ как условие генерации многочастотных колебаний. Оно легко реализуется.

В схеме RC-автогенератора с электронной перестройкой частоты (рисунок 7.29г) в качестве управляемых сопротивлений используется сдвоенный ПТ, у которого сопротивление канала является линейной функцией управляющего напряжения E_упр. Очевидно, что при изменении E_упр происходит электронная перестройка частоты. Если в качестве управляющего напряжения использовать низкочастотное колебание, то по закону изменения амплитуды этого колебания будет изменяться частота автогенератора, т.е. осуществляться частотная модуляция.

 Важным параметром автогенераторов является температурная нестабильность частоты, которая в обычных LC-генераторах достигает порядка (10^-3…10^-4)% на 1°C, в RC-генераторах — примерно на порядок ниже. Гораздо лучшие показатели стабильности частоты обеспечивают кварцевые автогенераторы (рисунок 7.29в). Здесь кварц используется в качестве эквивалентной индуктивности, образующей с емкостью С последовательный колебательный контур, имеющий на частоте резонанса минимальное сопротивление. На частоте резонанса ПОС достигает максимума, и возникает генерация. Для стабилизации режима ОУ охвачен глубокой ООС по постоянному напряжению, которая, в целях выполнения условия баланса амплитуд, устраняется на частоте генерации конденсатором C₁, емкость которого выбирается из условия

X_C1 = 1/2πf₀C << R.

В термостатированных кварцевых генераторах достигается нестабильность частоты порядка 10^-8% на 1°C.

Для стабилизации амплитуды генерируемых колебаний в цепях ООС генераторов используют нелинейные элементы, например, диоды (рисунок 7.29 д), либо АРУ, например, на ПТ (рисунок 7.29е).

Принцип построения генераторов прямоугольных колебаний рассмотрим на примере симметричного мультивибратора на ОУ (рисунок 7.30).

Рисунок 7.30. Симметричный мультивибратор на ОУ

Режим генерации здесь обеспечивается путем подключения к инвертирующему входу ОУ времязадающей цепи ООС (R_ООС и C₁). Предположим, что в начальный момент времени на инвертирующем входе ОУ присутствует большее положительное напряжение, чем на неинвертирующем. Тогда на выходе ОУ появится отрицательное напряжение U_вых, которое, благодаря цепи ПОС (R_ПОС и R₁), имеет нарастающий характер. Этим отрицательным U_вых теперь будет заряжаться C₁ через R_ООС. Процесс заряда C₁ будет продолжаться до тех пор, пока напряжение на инвертирующем входе ОУ станет более отрицательным, чем на ее неинвертирующем входе. Теперь на выходе ОУ появляется положительное U_вых, форсированно нарастающее под действием ПОС. Таким образом, на выходе ОУ будет формироваться последовательность симметричных двуполярных прямоугольных импульсов типа "меандр". Времена длительности импульса и паузы в таком мультивибраторе равны

t = R_ООСC₁ln(1 + 2R_ПОС/R₁).

Более подробно генераторы на ИМС описаны в [12].

Из множества различных устройств вторичных источников питания ограничимся рассмотрением стабилизаторов с использованием ОУ, как наиболее соответствующим содержанию курса АЭУ.

Компенсационные стабилизаторы напряжения с ОУ позволяют достичь высокого значения коэффициента стабилизации напряжения, низкого дифференциального выходного сопротивления, повышенного КПД.

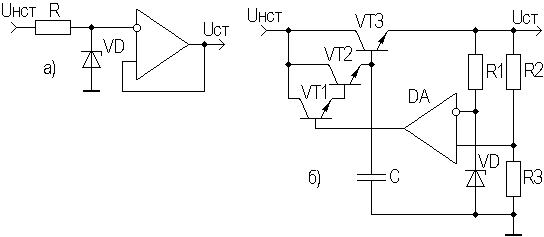

На рисунке 7.31а приведена схема высококачественного стабилизатора на ОУ.

Рисунок 7.31. Стабилизаторы напряжения на ОУ

Здесь ОУ используется в качестве буферного усилителя. Высокое значение входного сопротивления ОУ обеспечивает идеальные условия для работы стабилитрона. Нагрузка может быть достаточно низкоомной, т.к. выход ОУ низкоомный за счет действия 100% ПООСН.

Недостатком рассмотренного стабилизатора является малый рабочий ток, обусловленный низкой нагрузочной способностью ОУ. Избежать этого недостатка можно усилением выходного тока ОУ с помощью внешних транзисторов, используемых в режиме повторителей напряжения (рисунок 7.31б). Здесь к выходу ОУ подключен составной транзистор (VT₁, VT₂, VT₃) по схеме с ОК. Максимальный ток нагрузки такого стабилизатора ориентировочно равен

I_{н max} = I_{ОУ max}·H_21Э1·H_21Э2·H_21Э3.

Необходимое напряжение стабилизации определяется выбором типа стабилитрона VD и, помимо этого, соответствующим выбором резисторов R₁ и R₂. Устройство не нуждается в емкости фильтра на выходе, т.к. здесь используется эффект умножения по отношению к нагрузке емкости конденсатора C, подключенного к базе VT₃.

Другие устройства вторичных источников питания описаны в [12, 14].

Примечания:

1

см. замечания в подразделе 2.1
