Пистолет-пулемет ПП-90М1


Тактико-технические характеристики

Калибр…9 мм

Патрон…9x19 7Н21, 7Н31,

9x19 «люгер» («парабеллум»)

Масса оружия без магазина…1,6 кг

Длина оружия:

с откинутым прикладом… 620 мм

со сложенным прикладом…410 мм

Темп стрельбы… 500-600 выстр./мин

Прицельная дальность… 200 м

Емкость магазина…32 патрона (коробчатый)

64 патоона (шнековый)

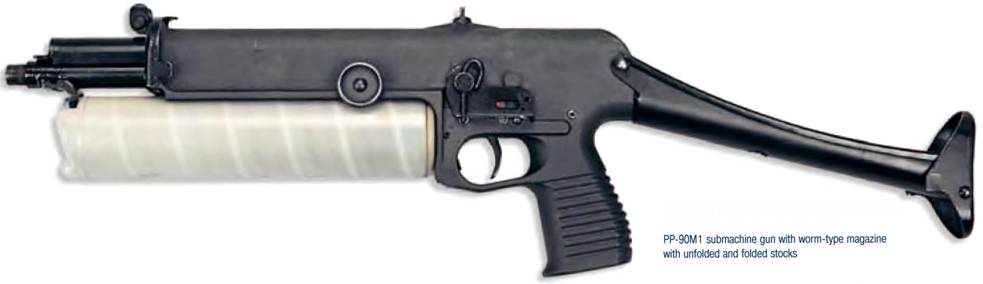

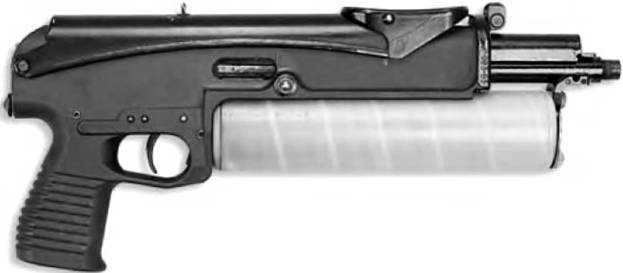

Пистолет-пулемет ПП-90М1 со шнековым магазином, со сложенным и откинутым прикладом

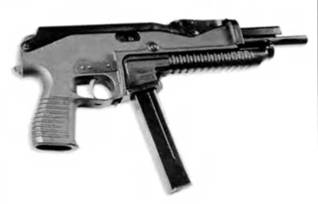

Пистолет-пулемет ПП-90М1 с коробчатым магазином

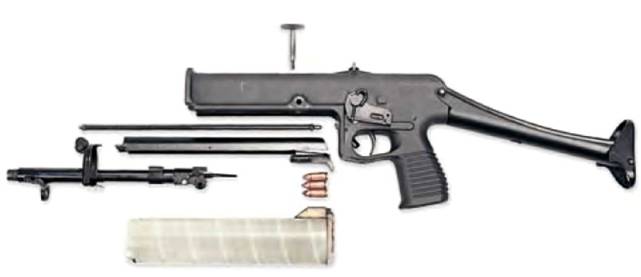

Неполная разборка пистолета-пулемета ПП-90М1

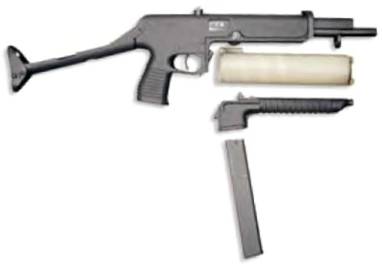

Пистолет-пулемет ПП-90М1 со шнековым магазином, адаптером и коробчатым магазином


Идея совместить в одной конструкции достоинства коробчатых и шнеко-вых магазинов привела к появлению модульных конструкций. В тульском КБ Приборостроения разработан пистолет-пулемет ПП-90М1 (с ПП-90М его конструкция не связана), рассчитанный под мощные патроны 7Н31 и 7Н21 типа 9x19 с пулями повышенной пробиваемости, также могут использоваться обычные 9-мм патроны «люгер». Пистолет-пулемет имеет автоматику на основе отдачи свободного затвора и классическую компоновку. Ствол и затворная группа выполнены отдельной сборкой, причем направляющие для движения затвора и отражатель выполнены на стволе, удар затвора в задней точке практически отсутствует. Это позволило использовать пластмассовый корпус, выполненный заодно с пистолетной рукояткой и спусковой скобой, уменьшив массу и стоимость, повысить коррозионную стойкость оружия и сместить вперед центр тяжести. Длительность цикла автоматики позволила оптимизировать темп стрельбы, повысив управляемость оружия. Вместо рукоятки затвора использован редко применявшийся прием - на торце выступающей из корпуса над стволом передней части затвора выполнена насечка, так получилась клавиша взведения. Кроме сокращения размеров оружия это повысило герметичность корпуса.

Ударно-спусковой механизм - куркового типа, допускает ведение одиночного и непрерывного (автоматического) огня. Переводчик-предохранитель расположен слева, над спусковой скобой. Выстрел - с заднего шептала.

Шнековый магазин с пластмассовым корпусом по устройству напоминает магазины ПП-19 «Бизон-2» и «Calico». Коробчатые двухрядные магазины - металлические. Шнековый магазин крепится непосредственно к корпусу, коробчатый - с помощью адаптера-цевья. По мере доработки в КБП решили отказаться от адаптера, и пистолет-пулемет теперь представляется только со шнековым магазином. Металлический приклад складывается вверх-вперед.
