Автоматы АК 107 и АК 108 со сбалансированной автоматикой

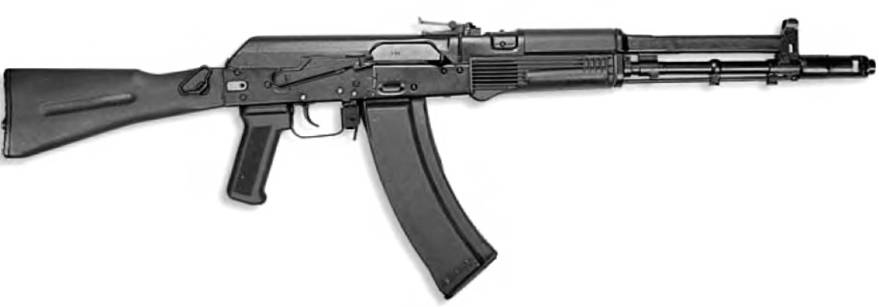

Автомат АК 107 с опытным магазином на 60 патронов, приклад откинут

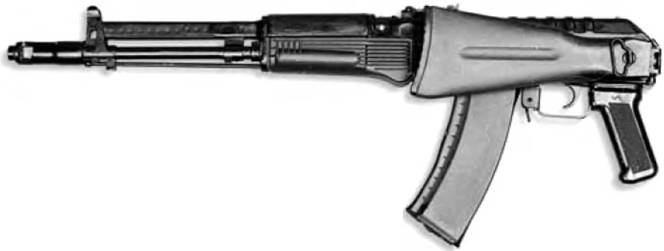

Автомат АК 107 с магазином на 30 патронов, приклад сложен

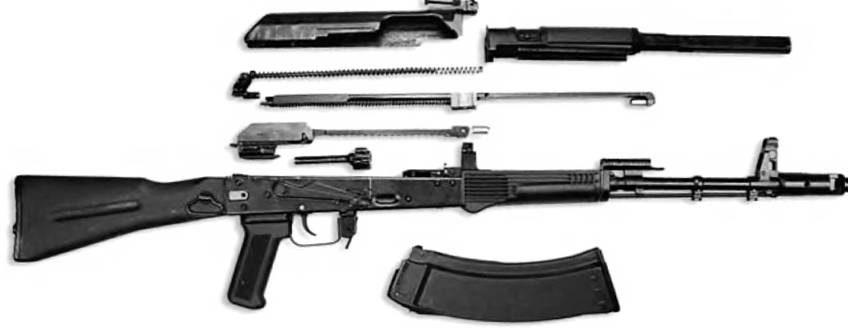

Неполная разборка автомата АК 107, рядом магазин на 60 патронов

В рамках «сотой» серии ижевские конструкторы реализовали задел опытных систем. Таковы автоматы АК 107 (разработан Ю.К. Александровым и В.Н. Параниным) под патрон 5,45x39 и АК 108 под 5,56x45. В них для повышения точности и кучности автоматической стрельбы использована сбалансированная автоматика с разделенными массами и газовым двигателем (ранее на «Ижмаш» Ю.К. Александров и В.М. Калашников разработали несколько автоматов сбалансированной схемы).

Пороховые газы отводятся в газовую камеру с двумя цилиндрами и действуют на два раздельных противоположно движущихся поршня. Две массы в крайних точках создают противоположно направленные инерционные моменты, а поскольку их движение синхронизировано, импульс, порождаемый в обычной системе газоотводным узлом, гасится. Под действием возвратного механизма обе массы одновременно возвращаются в исходное положение, так что импульс наката подвижной системы также в значительной степени гасится. В результате по кучности стрельбы очередями из неустойчивых положений АК 107 превосходит АК 74М в 1,5-2 раза.

Длина хода подвижной системы меньше, чем у автомата «классической» схемы, это повысило темп стрельбы. Изменились геометрия окна ствольной коробки, крепление крышки ствольной коробки и секторного прицела. Канал и патронник ствола хромированы.

УСМ допускает три режима огня: непрерывный огонь, фиксированными очередями по три патрона, одиночный.

Складной приклад, цевье и пистолетная рукоятка - аналогичные АК 74М, есть планка для крепления оптических и ночных прицелов, возможна установка под-ствольного гранатомета, штык-ножа.

Разработан и коробчатый четырехрядный магазин на 60 патронов.
