Гранатомет подствольный -ГП-25 и ГП-30

Калибр…40 мм

Выстрел…ВОГ-25, ВОГ-25П

Масса оружия без выстрела…1,5 кг

Длина оружия… 323 мм

Длина ствола… 205 мм

Начальная скорость…76 м/с

Боевая скорострельность…4-5 выстр./мин

Макс, дальность стрельбы… 400 м

(настильной или навесной стрельбой) Мин. дальность навесной стрельбы… 200 м

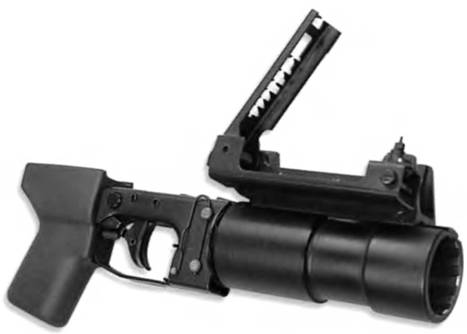

Подствольный гранатомет ГП-25

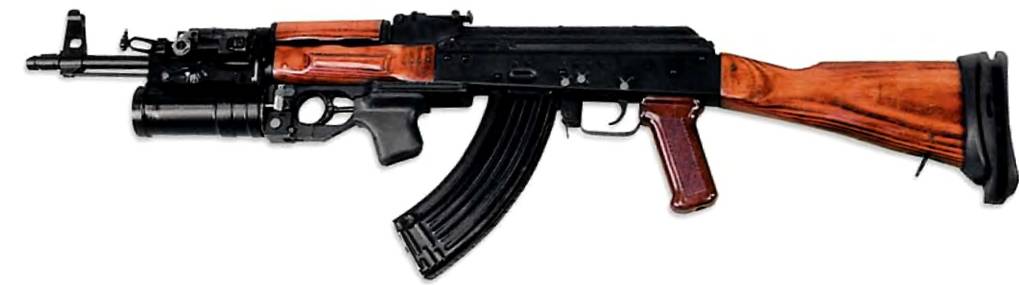

Подствольный гранатомет ГП-25 на автомате АКМ

В 1978 г. на вооружение приняли подствольный гранатомет ГП-25 «Костер», созданный в ЦКИБ СОО В.Н. Телешем для использования в комплексе с автоматами АКМ, АКМС, АК 74 и АКС 74. Производство гранатомета наладил Тульский Оружейный завод.

ГП-25 (индекс 6Г15) имеет простое устройство, относится к дульно-за-рядным нарезным системам.

Калиберный осколочный выстрел ВОГ-25 или ВОГ-25П разработки ГНПП «Прибор» объединяет в себе гранату и метательный заряд в гильзе и вставляется в ствол без усилия, входя 12-ю выступами ведущего пояска в нарезы ствола, удерживается в стволе подпружиненным фиксатором.

Гранатомет имеет самовзводный ударно-спусковой механизм куркового типа с флажковым предохранителем, запирающим курок. На цевье автомата гранатомет крепится кронштейном с ограждением и фиксируется защелкой. Для смягчения действия отдачи на стрелка и оружие на приклад крепится резиновый затыльник, рамка корпуса ударно-спускового механизма ГП-25 предохраняет от повреждений цевье автомата, а упругий вкладыш рамки смягчает удар о ствольную коробку. В принадлежность входит стержень возвратной пружины с зацепом, которым заменяют обычный направляющий стержень автомата, чтобы предотвратить срыв крышки ствольной коробки при выстреле из гранатомета.

Механический при цел-квадрант рассчитан на стрельбу прямой или полупрямой наводкой, автоматически вводится поправка на деривацию гранаты. На дальности 400 м срединные отклонения попадания составляют по дальности 6,6 м, по фронту - 3 м.

ГП-25 составил с автоматами АКМ и АК 74 удачный, компактный и просто управляемый автоматно-гранатометный комплекс. Стрельба прямой наводкой ведется обычно: на дальности

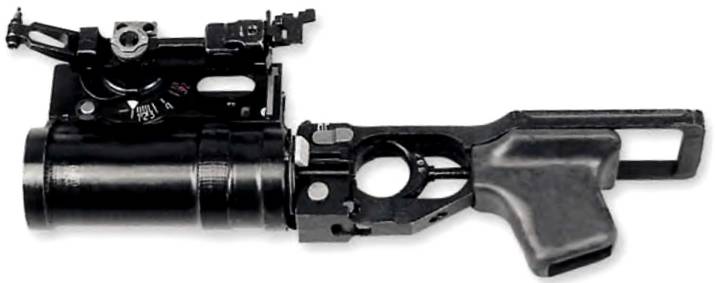

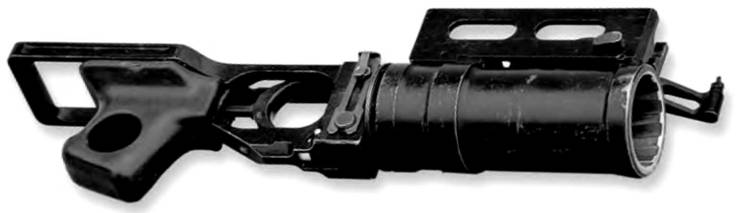

Вариант подствольного гранатомета ГП-30 разработки ЦКИБ СОО

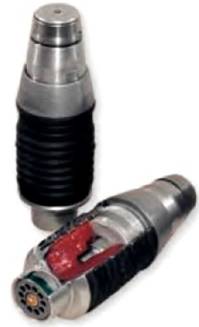

Выстрел ВОГ-25

Выстрел ВОГ-25П

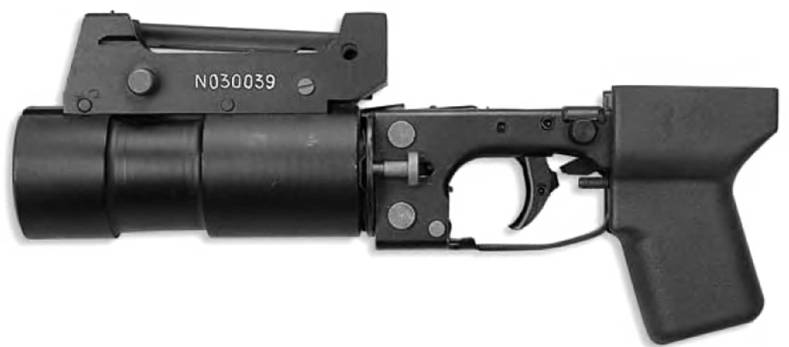

ГП-30 (обр. 2000 г.)

Калибр…40 мм

Выстрел…ВОГ-25, ВОГ-25П

Масса оружия без выстрела…1,3 кг

Длина оружия… 276 мм

Длина ствола… 205 мм

Начальная скорость…76 м/с

Боевая скорострельность…5-6 выстр./мин

Максимальная дальность стрельбы… 400 м

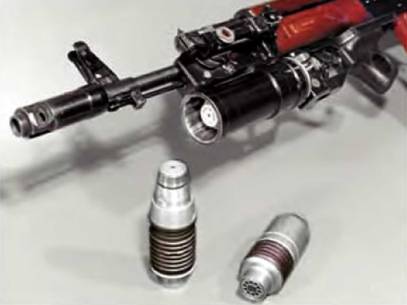

Заряженный гранатомет ГП-25 (на автомате АК 74) и выстрелы ВОГ-25П и ВОГ-25

Стрельба из подствольного гранатомета (на автомате АКМ) с упором приклада в плечо

до 200 м - с упором приклада в плечо, 200-400 м - с прикладом, зажатым под мышкой, а по крутой навесной траектории - с упором приклада в грунт.

Модификация ГП-30 «Обувка» (индекс 6Г21) отличается уменьшенной на 20% массой самого гранатомета и на 35% сниженной трудоемкостью производства. Прежде всего, упрощен прицел - исключен отвес, устранены прижимные кольца. Сам прицел перенесен на правую сторону, полупрямая наводка производится по принципу «равноудаленной точки». В ЦКИБ СОО разработан и новый вариант ГП-30 с удлиненным стволом и стоечным прицелом - дульная часть гранатомета выступает впереди пламегасителя или компенсатора на стволе автомата, что исключает их вредное влияние на полет гранаты.

Выстрел ВОГ-25 при падении гранаты вертикально дает радиус сплошного поражения осколками до 10 м. Взрыватель мгновенного действия унифицирован с 30-мм выстрелом ВОГ-17, есть самоликвидатор. Выстрел ВОГ-25П (прыгающий) снабжен вышибным зарядом, при падении на землю осколочный элемент выбрасывается и взрывается на высоте 0,5-1,5 м, чем усиливается его поражающее действие. Есть дымовой выстрел ГРД-40.
