Автоматический гранатомет станковый - АГС-30

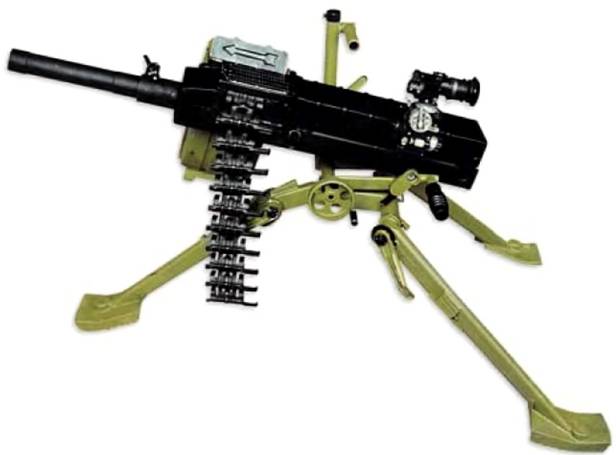

Автоматический станковый гранатомет АГС-30

Выстрел ГПД-30

Калибр…30 мм

Выстрелы…ВОГ-17М, ВОГ-30, ГПД-30

Масса со станком

без патронной коробки и прицела…16,5 кг

Габаритные размеры комплекса… 490x735x1165 мм

Длина «тела» гранатомета… 837 мм

Начальная скорость гранаты…не ниже 183 м/с

Темп стрельбы… 400 выстр./мин

Макс, дальность стрельбы выстрелами:

ВОГ-17М, ВОГ-30…до 1700 м

ГПД-30…до 2100 м

Емкость ленты…30 выстрелов

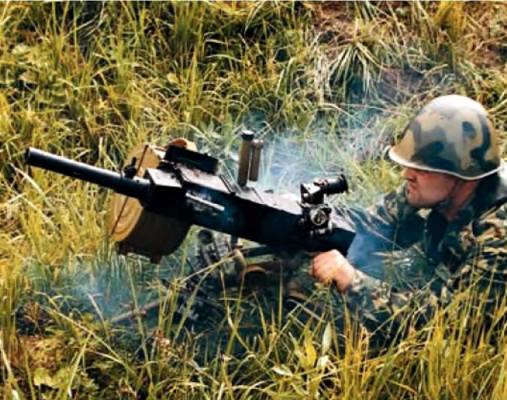

Стрельба из АГС-30 из положения лежа

Облегченный станковый гранатомет (гранатометный комплекс) АГС-30 разработан Тульским КБ Приборостроения под те же выстрелы ВОГ-17 и ВОГ-17М или новый выстрел ВОГ-30. Баллистика гранатомета оставлена прежней.

Работа автоматики основана на отдаче свободного затвора, масса затвора повышена переносом на него снижа-теля выстрела и шептала. Выстрел «с выката» и длинный ход затвора смягчают работу автоматики и способствуют повышению кучности стрельбы. Спусковой механизм допускает только непрерывный огонь. Взведение затвора - качающимся рычагом. АГС-30, в отличие от АГС-17, не содержит гидравлических устройств. Лента снаряжается 30 выстрелами.

Основной оптический прицел ПАГ-17 сохранен, дополнен постоянным механическим.

Органы управления перенесены на легкий треножный станок, допускающий стрельбу лежа, сидя и с колена, в большом горизонтальном секторе, с углами возвышения до 70°. АГС-30 может носиться в укладке-рюкзаке отдельно от станка или со сложенным станком. Имеется вариант гранатомета для установки на боевые машины.

Выстрел ВОГ-17 массой 350 г несет гранату массой 280 г с зарядом ВВ в 36 г, ВОГ-17М массой 348 г (гранаты -275 г, заряда ВВ - 34 г) снабжен взрывателем с самоликвидатором и дает приведенную площадь поражения 70 кв.м. Новый выстрел ВОГ-30 с зарядом ВВ в 47 г при тех же размерах и массе дает большую площадь поражения. КБП разработало собственный выстрел ГПД-30 с целью улучшить аэродинамику и осколочное действие гранаты, повысить дальность и кучность стрельбы.
