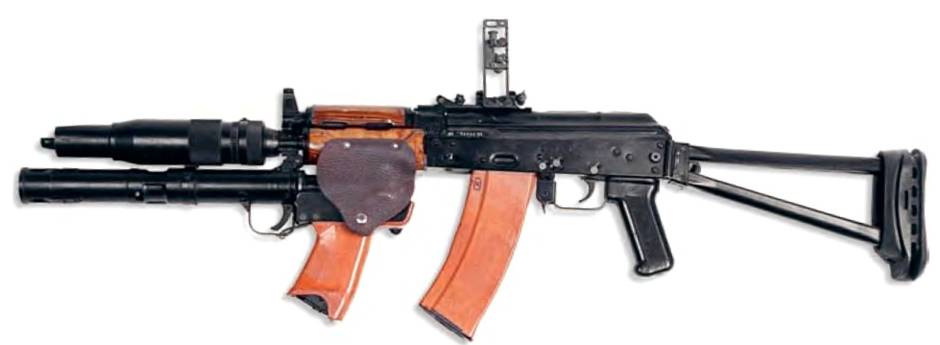

Бесшумный стрелково-гранатометный комплекс «Канарейка»

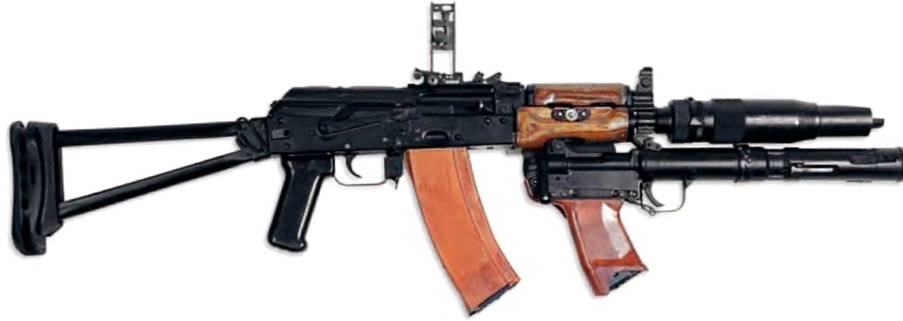

Бесшумный стрелково- гранатометный комплекс «Канарейка»

Бесшумный стрелково-гранатометный комплекс «Тишина»

АКСБ 74У с гранатометом БС-1

Калибр… 5,45/30 мм

Патрон…5,45x39

Масса без патронов и без гранаты…5,43 кг

Длина с откинутым прикладом… 900 мм

Прицельная дальность стрельбы… 400 м (пулей),

400 м (гранатой)

Начальная скорость гранаты…105 м/с

Емкость магазина автомата…20 или 30 патронов

Емкость магазина гранатомета…8 специальных патронов

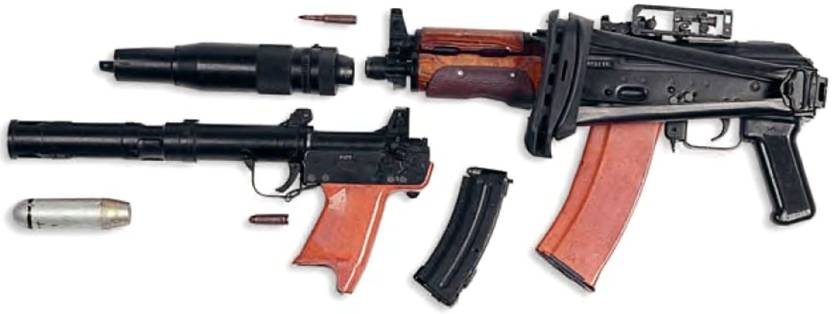

Комплекс «Канарейка» в разборе - автомат АКСБ 74У с прибором ПБС-4, патроном УС74У, гранатомет БС-1 с гранатой, метательным патроном и магазином

В этом компактном комплексе, выполненном на основе АКС 74У, сочетаются не только два типа снарядов (пуля и граната), но и два основных принципа снижения уровня звука выстрела - расширение пороховых газов и их отсечка.

Укороченный автомат (модификация АКСБ 74У) доработан для крепления 30-мм бесшумного подствольного гранатомета БС-1 (ранее использовался в комплексе «Тишина» - с автоматом АКМ с ПБС-1).

Граната вкладывается в ствол гранатомета (действующего по схеме с отсечкой газов) с дульной части и выталкивается поршнем, приводимым в действие специальным метательным патроном на основе гильзы патрона 7,62x53R. Магазин на 8 метательных патронов размещается в рукоятке гранатомета, подача патронов производится вручную с помощью продольно скользящего затвора. Кумулятивная граната обеспечивает пробитие стальной брони толщиной 15 мм и необходимое за-броневое действие. Масса гранатомета -

1,7 кг. Складной рамочный прицел гранатомета крепится на основание прицела автомата (рассчитанного на стрельбу пулей УС с дозвуковой начальной скоростью). Для смягчения отдачи на затыльник приклада надевается амортизатор.

На ствол автомата крепится прибор беззвучной и беспламенной стрельбы ПБС-4, отличающийся небольшой массой, а отсутствие в его конструкции резинового обтюратора допускает стрельбу как патронами УС, так и обычными патронами.
