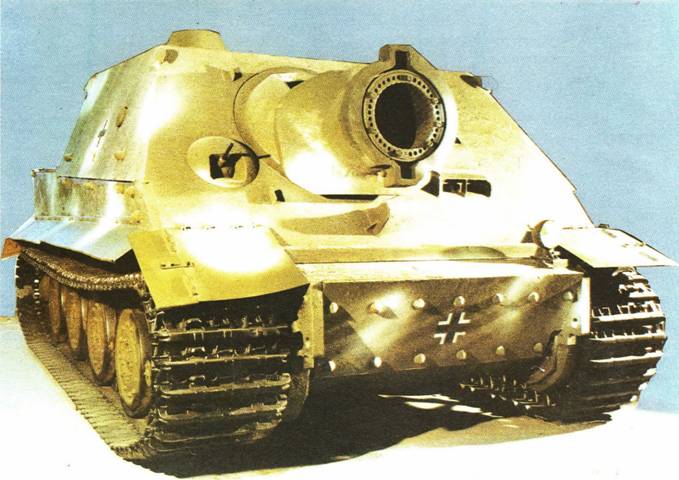

САМОХОДНАЯ УСТАНОВКА СУ-380 "ШТРТИГР" Е

Разработана в 1944 году фирмой "Хеншель". Выпускалась с 1944 по 1945 гг. мелкосерийно (18 шт.). Состояла на вооружении армии фашистской Германии. Использовалась в боях второй мировой войны.

Масса, т. 68

Экипаж, чел 4

Габаритные размеры (длина х ширина х высота), мм .. 6300 x 3550 x 3000

Вооружение

мортира,шт.. 1

калибр, мм.. . 380

боекомплект, выстрелов 13

пулемет, шт.. 1

калибр, мм 7,92

Броневая защита, мм

лоб корпуса и рубки . 150

Мощность двигателя, л.с 700

Скорость максимальная, км/ч 40

Запас хода по шоссе, км 100

Глубина водных преград, преодолеваемых вброд, м 1,2

База – тяжелый танк T-VI Н "Тигр".

Общая компоновка – типовая для самоходных установок.

Вооружение – мортира крепится в опорах рубки, имеются механическая лебедка, лоток для заряжания мортиры и подъемное устройство для погрузки боеприпасов в машину.

Защита – корпус сварной коробчатого сечения; верхний лобовой лист корпуса и рубки имеет наклон 35"; к среднему лобовому листу корпуса на гужонах прикреплен экран толщиной 50 мм. Шасси – двигатель 12-цилиндровый, карбюраторный "Майбах", жидкостного охлаждения; силовая передача механическая; коробка передач и главный фрикцион смонтированы в одном картере; подвеска торсионная, с гидравлическими амортизаторами на передних и задних балансирах; расположение катков шахматное.
