После Великой Отечественной

Опыт Великой Отечественной войны показал, что для обеспечения необходимой маневренности войск индивидуальное оружие бойца должно быть легким и компактным, Кроме того, для обеспечения высокой плотности огня оно должно быть достаточно скорострельным. В то же время выяснилось, что создать достаточно легкую и надежную систему под существующий винтовочный патрон не представляется возможным. В какой-то мере проблему ближнего боя решили пистолеты – пулеметы, разработанные под маломощный пистолетный патрон. Однако дальность действительного огня этого вида оружия не превышала 200-300 м. Но при ведении общевойскового боя, как правило, требуется ведение огня из стрелкового оружия на дистанции до 600-800 м. Винтовочные патроны разрабатывались исходя из убойной силы пули на дальностях свыше 2000 м. В связи с этим встал вопрос о создании патрона промежуточного по баллистическим данным, массе и габаритам между пистолетным и винтовочным. Промежуточный патрон с меньшим импульсом отдачи при достаточной дальности эффективной стрельбы позволял уменьшить массу оружия и носимых боеприпасов.

Еще до войны был разработан патрон 5.45 мм, и началось проектирование карабина под этот патрон, Конструкторы Симонов, Коровин, Дегтярев создали легкие карабины под пистолетный патрон. Все эти работы прекратились в связи с началом военных действий. В 1943 году в ОКБ-44 началась разработка промежуточного патрона калибра 7,62 мм. Перед конструкторами была поставлена задача обеспечить кинетическую энергию пули на дальность 1000 м порядка 196 Дж (20 кГм) при длине ствола 500-520 мм и при массе патрона 15-17 г. При такой мощности пуля на дистанции 600-800 м пробивает три доски толщиной 2,25 см, что вполне достаточно для вывода живой силы из строя.

7,62-мм опытный самозарядный карабин Симонова, 1944 г.

Наиболее полно удовлетворял тактико-техническим требованиям патрон, разработанный Н.М. Елизаровым и Б.В. Семиным, который и был принят на вооружение под наименованием «патрон образца 1943 года». Он снабжался обыкновенной, трассирующей (Т-45), бронебойно-зажигательной (БЗ) и зажигательной (3) пулями. Основные данные патрона: калибр – 7,62 мм, масса патрона – 16,2 г, масса пули – 7,9 г, масса заряда -1,67 г, длина патрона – 56 мм, длина пули – 26,8 мм, длина гильзы – 38,1 мм, объем камеры заряжания – 2,18 куб. см, максимальное давление газов – 274 МПа (2800 кг/кв.см.).

С принятием патрона образца 1943 года появились новые возможности для конструирования автоматического оружия. Отсутствие фланца упрощало конструкцию механизма питания. Достаточно слабая отдача повышала устойчивость оружия при стрельбе, что позволяло увеличить кучность стрельбы.

Первым за разработку самозарядного карабина под новый патрон взялся С.Г. Симонов. За основу он взял карабины, разработанные им в 1941 году; основные изменения были вызваны применением патрона образца 1943 года. В связи с применением неотъемно-откидного клинкового штыка и уменьшением мощности патрона был снят дульный тормоз. Металлический кожух, закрывающий газоотводный узел, заменен съемной газовой камерой, связанной со ствольной накладкой. Вертикальные пазы для заряжания магазина из обоймы перенесены с верхней части ствольной коробки на переднюю часть стебля затвора.

7,62 -мм самозарядный карабин Симонова, опытный образец, 1945

Карабин СКС-45

Партия карабинов Симонова в 1944 году была направлена в Действующую армию (на 1-й Белорусский фронт) и на Центральные офицерские курсы «Выстрел». Войсковые испытания выявили такие положительные качества карабина, как простота устройства, легкость в освоении, небольшая масса и хорошая маневренность, удобство при заряжании и разряжании, стрельбе и в штыковом бою. Однако были отмечены и серьезные недостатки: чувствительность к загрязнению, что вызывало частые задержки при стрельбе (тугая экстракция гильз), неотражение гильз и утыкание патронов в пенек ствола. Комиссия 1-го Белорусского фронта рекомендовала доработать карабин, после чего принять его на вооружение. Симонов ввел в карабин ряд изменений, направленных на устранение отдельных недостатков и повышение безотказности работы автоматики, что положительно сказалось на его боевых качествах.

Патрон образца 1943 года и карабин, получивший наименование «7,62-мм самозарядный карабин системы Симонова обр. 1945 г. (СКС-45)», были приняты на вооружение в 1949 году.

При выстреле из карабина часть пороховых газов через отверстие в стенке ствола проходит в газовую камеру и приводит в действие газовый поршень, толкатель, а вместе с ними и затвор. При отходе назад затвор открывает канал ствола, сжимает возвратную пружину и взводит курок на боевой взвод. При этом происходит извлечение гильзы из патронника и выбрасывание ее наружу. Не задерживаясь в заднем положении, затвор под воздействием возвратного механизма возвращается вперед, досылает очередной патрон из магазина в патронник и закрывает канал ствола. Запирание затвора осуществляется упором боевой грани остова затвора в боевой упор, а запирающий выступ стебля затвора удерживает остов затвора в этом положении. Чтобы произвести следующий выстрел, необходимо отпустить спусковой крючок и вновь нажать на него. При выстреле последним патроном затвор встанет на останов затвора и не пойдет вперед, при этом открывается верхнее окно магазина, и карабин можно перезарядить.

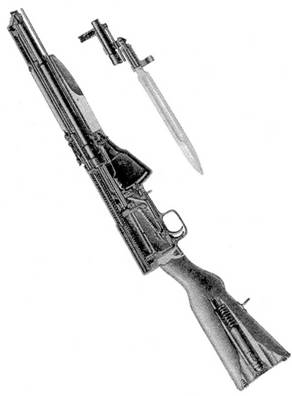

Карабин СКС в разрезе

7,62-мм опытный самозарядный карабин Калашникова, 1944 г.

Ствол карабина имеет четыре нареза. В стенке ствола просверлено отверстие для отвода газов, на казенной части ствола сделан вырез для зацепа выбрасывателя. На дульной части ствола имеются наглухо закрепленные трубка с верхней стойкой для крепления мушки и нижней для крепления штыка и газовая камера, в средней части – кольцо цевья для соединения ложа со стволом, на казенной части – колодка прицела. Ствол посредством резьбы соединен со ствольной коробкой и от нее не отделяется.

Ствольная коробка предназначена для соединения частей и механизмов карабина, обеспечения закрывания канала ствола затвором и запирания затвора. Коробка имеет вырезы и окна для выбрасывания стреляной гильзы, подачи патрона из магазина и для головки курка. Внизу – две стойки крепления удар- но-спускового механизма. Внутри коробки имеются выступы для направления движения затвора, отражатель, останов затвора с пружиной и боевой упор, запирающий затвор. Сверху ствольная коробка закрывается крышкой.

Затвор состоит из стебля, остова, ударника, выбрасывателя с пружиной и шпильки. Возвратный механизм состоит из возвратной пружины, направляющей трубки, направляющего стержня и муфты, которая имеет с обеих сторон цилиндрические выступы (в карабинах первого выпуска муфта имеет выступ только с одной стороны). Газовая трубка соединена со ствольной накладкой и предназначена для направления газового поршня, который служит для передачи удара пороховых газов толкателю с пружиной, передающему импульс стеблю затвора.

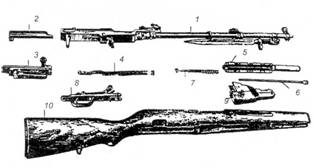

Основные части и механизмы самозарядного карабина СКС:

1 – ствол со ствольной коробкой, прицельным приспособлением и штыком; 2 – крышка ствольной коробки; 3 – затвор; 4 – возвратный механизм; 5 – газовая трубка со ствольной накладкой; 6 – газовый поршень; 7 – толкатель с пружиной; 8 – ударно-спусковой механизм; 9 – магазин; 10 -ложа

Ударно-спусковой механизм предназначен для спуска курка, нанесения удара по ударнику, предотвращения выстрелов при незапертом затворе и для постановки на предохранитель. Он позволяет производить стрельбу только одиночными выстрелами. Основанием ударно-спускового механизма является спусковая скоба, на которой крепятся: курок со стержнем и боевой пружиной, шептало с пружиной, автоспуск, разобщитель, спусковой крючок со спусковым рычагом и пружиной, предохранитель с пружиной, защелка магазина и шпилька.

Магазин – неотъемный, состоит из корпуса, крышки, подавателя с рычагом и пружины рычага.

Прицельное приспособление состоит из прицела и мушки. Прицел открытого типа с прицельной планкой и хомутиком с пружинами, который позволяет за счет подъема задней части планки изменять прицельную дальность. Мушка ввинчена в полозок, закрепленный в верхней стойке трубки ствола, и защищена кольцевым предохранителем.

Штык – клинковый, неотъемно-откидной, состоит из клинка с основанием и трубки с пружиной. Своим основанием штык крепится осью к нижней стойке трубки ствола. Пружина служит для удержания и амортизации штыка во время выстрела, что обеспечивает однообразный бой карабина, независимо от положения штыка в боевом или походном положении. Некоторые карабины первого выпуска имеют игольчатый штык, крепление идентично клинковому.

Ложа служит для соединения всех частей карабина и состоит из цевья, шейки и приклада. Со стороны приклада имеется гнездо для пенала с принадлежностями.

Баллистические и конструктивные данные карабина: прицельная дальность -1 000 м; дальность прямого выстрела по цели (высотой 50 см) – 365 м; боевая скорострельность – 35-40 выстрелов в минуту; начальная скорость пули – 735 м/с; дальность убойного действия пули -1500 м; предельная дальность полега пули – 3600 м; масса карабина с неснаряженным магазином – 3,75 кг, с патронами – 3,9 кг, емкость магазина – 10 патронов; длина со штыком в боевом положении – 1260 мм, в походном – 1020 мм; длина ствола – 520 мм; длина нарезной части – 474 мм; длина прицельной линии – 480 мм.

После принятия на вооружение самозарядного карабина Симонов продолжал работу над его совершенствованием. Он создал несколько образцов, в которые внесены различные конструктивные изменения. Часть из них была внедрена в процессе серийного производства карабина.

После принятия на вооружение автомата Калашникова, баллистические характеристики которого мало отличались от карабина, а боевые качества были лучше, в целях унификации взводного стрелкового оружия было решено производство СКС прекратить.

С созданием самозарядного карабина Симонов продолжил работу по разработке новых образцов самозарядного оружия. В 1946 году он сконструировал снайперскую винтовку по типу cвоегo карабина образца 1943 года. Испытания показали, что винтовка Симонова не обеспечивает надежной кучности боя.

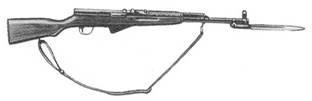

7,62-мм самозарядный карабин Симонова обр. 1945 г. (СКС-45)

М.Т. Калашников

В 1944 году М.Т. Калашников разработал самозарядный карабин под патрон образца 1943 года. Его автоматика работала на использовании энергии отводимых из ствола пороховых газов. Запирание ствола производится поворотом затвора вправо, при этом плечо поворота затвора сделано значительно больше, чем у существовавших образцов, что повысило надежность работы механизма запирания. Размещение точки приложения усилия на одной линии с боевыми упорами обеспечило надежность работы автоматики. Ударно-спусковой механизм куркового типа допускает ведение только одиночного огня. Флажковый предохранитель располагается в задней части пусковой скобы и подпирает спусковой крючок. Экстракция стреляной гильзы из ствола производится подпружинным выбрасывателем, расположенным в правой верхней части затвора. Подвижной отражатель смонтирован в левой стенке ствольной коробки. Возвратная пружина размещается в отверстии стебля затвора. Задний конец направляющего стержня возвратной пружины входит в отверстие затыльника ствольной коробки, выполняя функции защелки ее крышки. Неотъемный магазин вмещает 10 патронов, расположенных в шахматном порядке, снаряжается через верхнее окно обоймы, вставляемой в пазы стебля затвора. После израсходования патронов затвор останавливается в заднем положении на затворной задержке. Прицел секторного типа допускает ведение огня до 800 м. Штык – клинковый, отъемный.

7,62-мм самозарядная снайперская винтовка Дращова обр. 1963 г. (СЩ)

По признанию конструктора, создание карабина было его первым удачным опытом в разработке стрелкового оружия. В 1944 1945 годах карабины Калашникова проходили полигонные испытания и показали неплохие результаты. Однако после принятия на вооружение самозарядного карабина Симонова дальнейшие работы над самозарядными карабинами прекратились, и Калашников сосредоточил все свое внимание на разработке автомата.

В связи с перевооружением Советских Вооруженных Сил новыми образцами стрелкового оружия в 1958 году перед оружейниками опять была поставлена задача создания снайперской самозарядной винтовки под винтовочный патрон (7,62x54). К работе были привлечены известные конструкторы стрелкового оружия С.Г. Симонов, М.Т. Калашников, А.С. Константинов и конструктор спортивного оружия Е.Ф. Драгунов. Сложность проблемы создания полноценной самозарядной снайперской винтовки, полностью отвечающей требованиям времени, хорошо сформулировал один из участников конкурса – Драгунов: «Основные трудности, вставшие перед нами при конструировании, заключались в необходимости преодолеть различные противоречия. Достаточно сказать, что для надежной работы в тяжелых, условиях нужно иметь возможно большие зазоры между подвижными частями, а для того, чтобы иметь лучшую кучность, нужно все как можно более плотно пригнать. Или вес требуется очень легкий, а для лучшей кучности – чем тяжелее до известного предела, тем лучше. И еще целый ряд больших и малых противоречий».

Свой опытный образец винтовки СВС-128-П.60 Симонов изготовил в 1960 году. Она явилась модернизацией предыдущих образцов конструктора с сохранением принципа действия, но конкурсные испытания не выдержала. Однако конструктор не оставил работу над созданием новых образцов стрелкового оружия. В 1963 году он разработал опытный образец штурмовой винтовки СВС-137 под экспериментальный патрон уменьшенной мощности. Широко распространенный в войсках НАТО, этот класс оружия в нашей стране распространения не получил, так как его функции с успехом выполняет автомат Калашникова, который за рубежом часто относят к классу штурмовых винтовок. Кроме того, в 60-70-х годах Симонов создал несколько образцов автоматов, в том числе АО-31 под специальный безгильзовый патрон калибра 7,62 мм, АГ-35 калибра 5,45 мм, но все они остались в опытных образцах.

Е.Ф. Драгунов с винтовкой СВД

Калашников на конкурс представил две модели снайперских винтовок, в значительной мере копирующих своего предшественника – АКМ: штампосварная коробка, затворная рама объединена со штоком и поршнем, поворотный затвор оснащен двумя боевыми упорами, газовый механизм без регулятора. Основные отличия – удлиненный ствол, возможность ведения только одиночного огня, кронштейн для оптического прицела. Образцы не соответствовали условиям конкурса, и конструктор отозвал свои образцы, тем более в то время он был занят разработкой нового пулемета РПК под промежуточный патрон.

В результате соревнование продолжалось только между двумя группами – Константинова и Драгунова. Оба конструктора представили свои образцы почти в одно и то же время.

Винтовка Константинова относится к оружию с отводом пороховых газов, которые действуют на шток с коротким продольным движением. Запирание канала ствола производится поворотом затвора. Ударно-спусковой механизм куркового типа допускает ведение только одиночного огня. Флажковый предохранитель подпирает шептало спускового крючка и одновременно ограничивает движение затворной рамы назад. Экстракция стреляной гильзы осуществляется с помощью под- пружинного выбрасывателя, смонтированного в передней части затвора. Отражатель жестко закреплен на левой стенке ствольной коробки. Возвратная пружина расположена на направляющем стержне крышки ствольной коробки и упирается своим передним концом в дно отверстия стебля затвора. Магазин – отъемный коробчатый на 10 патронов, расположенных в шахматном порядке. По израсходовании патронов затвор останавливается в заднем положении на затворной задержке, что позволяет отсоединить пустой и присоединить снаряженный магазин.

Основным прицелом винтовки является съемный оптический. размещенный на левой стороне ствольной коробки, допускающий прицельную дальность стрельбы до 1300 м. Механический прицел секторного типа с прицельной дальностью до 1200 м используется как дублер. Винтовка имеет две подпружиненные ствольные накладки с пазами для охлаждения. На дульной части ствола предусмотрена установка пламегасителя. Отъемный штык-нож в обычных условиях носится в ножнах на поясе стрелка. Приклад винтовки имеет резиновый затыльник.

Механизм винтовки СЩ в момент заряжания

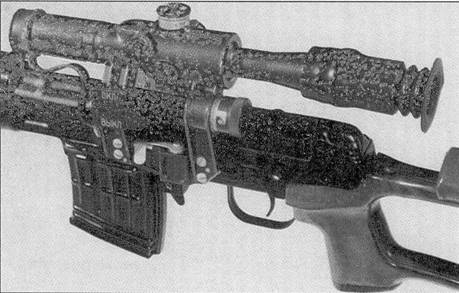

Фрагмент самозарядной снайперской винтовки СВД

Конструкция крепления задней части накладок СВД

I – ствольная коробка 2 – накладки 3 – пружина накладок 4 – нижнее кольцо

Схема фиксации затворной рамы СВД в переднем положении

1 – затворная рама 2 – направляющие поверхности рамы 3 – заклепка отражателя

Конструкция крепления передней части накладок СВД: I – накладки 2 – сальник (передний упор накладок) 3 – верхнее кольцо

Самозарядная снайперская винтовка СВД

В своей системе Константинов применил ряд оригинальных решений, снизивших трудоемкость ее изготовления. Ствольная коробка изготовляется методом холодной штамповки из листовой стали. Щечки, муфта ствола, перемычки и затыльник приклада крепятся с помощью заклепок. Соединение ствола с муфтой выполнено прессовой посадкой казенной части ствола в гладкое отверстие муфты с последующей фиксацией штифтом. Газовая камера выполнена без газового регулятора. Ряд деталей винтовки изготовлен из пластмассы.

Над своим первым образцом ССВ-58 Б.Ф. Драгунов работал менее года. Этому способствовало его многолетнее (около 20 лет) увлечение стрелковым спортом. Кроме того, с 1950 года он руководил группой конструкторов, разрабатывавших спортивное стрелковое оружие. В 1958 году ССВ-58 прошла испытания, в которых по кучности значительно перекрыла норматив тактико-технических требований. Однако при стрельбе возникало множество задержек и даже поломок отдельных деталей (в среднем через 500-600 выстрелов). Работы по доводке и совершенствованию конструкции продолжались до 1962 года. Так только доводка магазина заняла целый год.

Стабильность рассеивания при интенсивной стрельбе во многом зависит от узла крепления цевья. В спортивных винтовках вопрос решается достаточно просто: так как у них приклад и цевье составляют одно целое, между цевьем и стволом делается гарантированный зазор. В самозарядной винтовке, в которой цевье выполнено раздельно с прикладом, пришлось искать принципиально новое решение, которое окончательно оформилось только к 1962 году. Цевье стали выполнять из двух половинок с вертикальным разрезом, которые передними концами упирались в неподвижный сальник чашеобразной формы, охватывающий ствол, при этом точка опоры оказалась на оси канала ствола. В задней части цевье подпружинено. При такой схеме нагрев и охлаждение ствола, разбухание и усыхание накладок не влияют на стабильность крепления, в любом случае концы накладок надежно прижимаются пружиной к опоре.

Самозарядная снайперская винтовка СБУ (ОЦ-ОЗ)

Для безотказной работы в условиях, сильной запыленности необходимо было увеличить зазор между ствольной коробкой и затворной рамой. Чтобы при этом не снизилась кучность, конструктор установил заклепку отражателя с цилиндрической головкой, которая ограничила боковую качку затворной рамы при закрытом затворе. Для обеспечения точности стрельбы большое значение имеет качество обработки ствольной коробки и внутреннего канала ствола. Ствольная коробка изготавливается методом фрезерования из заготовки, полученной горячей ковкой. Образуется жесткая и вместе с тем достаточно легкая конструкция.

Ствол изготавливается из цилиндрической заготовки глубоким сверлением на специальных станках под высоким давлением масла. После сверловки канал проходит двойную обработку разверткой, потом электрополировку. Далее заготовка ствола поступает на участок электроэрозии. Затем она погружается в рабочую жидкость на основе керосина, внутрь канала вводится инструмент с точной копией нарезки, и от электроразряда в канале ствола образуются нарезы, и он приобретает точную копию геометрии инструмента. На участке токарной обработки обтачивается внешняя поверхность ствола. После этого ствол проходит термообработку и хромирование канала и патронника.

В 1962 году винтовки конструкции Драгунова и Константинова были отобраны для широких войсковых испытаний в различных климатических зонах (в Туркестанском, Одесском, Московском военных округах). Образец Драгунова успешно прошел все этапы испытаний и был принят на вооружение в 1963 году под наименованием СВД («снайперская винтовка Драгунова»). В этом же году изготовили установочную партию из 200 штук, а с 1964 года началось серийное производство.

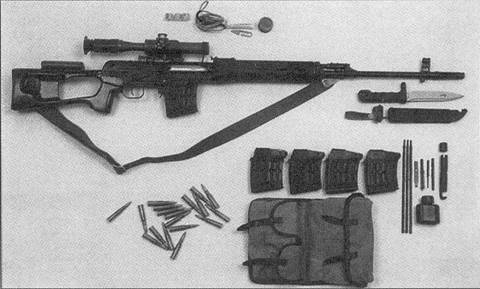

Самозарядная снайперская винтовки Драгунова СВД

Для подготовки снайперов Драгунов создал весьма интересную по конструкции тренировочную снайперскую винтовку ТСВ-1 под патрон 5,6-мм кольцевого воспламенения. У нее привычный рамочный приклад, ствольные накладки с шестью вентиляционными отверстиями с каждой стороны. Коробка упрощенная, короткая. Ствол укороченный. Принцип работы автоматики основан на свободном откате затвора. Штампосварной магазин вмещает 10 патронов.

Автоматика СВД действует за счет отвода пороховых газов через отверстие в стенке канала ствола. Запирание канала ствола осуществляется поворотом затвора против часовой стрелки на три боевых упора, заходящих в вырезы ствольной коробки, причем в качестве третьего упора используется досылатель патрона. Благодаря этому при тех же поперечных габаритах затвора и угле поворота площадь боевых упоров увеличилась примерно в полтора раза. Кроме того, три опорные поверхности обеспечивают стабильное положение затвора во время выстрела и повышают кучность стрельбы. Главная деталь автоматики – затворная рама, воспринимающая воздействие пороховых газов через газовый поршень и толкатель. Они выполнены как отдельные детали с собственной возвратной пружиной и перемещаются в переднее положение сразу же после отброса рамы назад. Расположенная справа рукоятка перезаряжания изготовлена заодно с затворной рамой. Возвратный механизм имеет две пружины. Ударный механизм курковый, с П-образной боевой пружиной. Принятая конструкция обеспечивает плавность работы автоматики. Спусковой механизм допускает ведение только одиночного огня. Предохранитель флажковый, двойного действия. Он одновременно запирает спусковой крючок и ограничивает движение затворной рамы назад, подпирая рукоятку перезаряжания. Автопуск обеспечивает производство выстрела только при полностью запертом канале ствола. Ударно-спусковой механизм собран в отдельном корпусе. Наличие газового регулятора для изменения скорости отката подвижных частей обеспечивает надежность винтовки в работе.

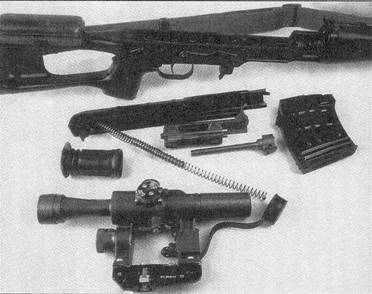

Фрагменты самозарядной снайперской винтовки СВД

На дульной части ствола крепится пламегаситель с пятью продольными прорезами, которые расположены так (две снизу и три сверху), что выходящие при выстреле пороховые газы оказывают стабилизирующее влияние на положение оружия. Кроме того, он маскирует пламя выстрела в ночных операциях и предохраняет ствол от попадания посторонних предметов. Для ведения ближнего боя к пламегасителю крепится стандартный штык-нож. Вырез в деревянном прикладе образует пистолетную рукоятку, что повышает удобство производства выстрела. Для удобства прицеливания на приклад крепится щека.

Винтовка оснащается механическим открытым прицелом с длиной прицельной линии 587 мм, оптическим ПСО-1 (ПСО- 1М2), ночными НСПУМ (СВДН2) или НСПУ-3 (СВДНЗ).

Стрельба из винтовки может вестись обычными винтовочными патронами 7,62x53, в том числе с трассирующими и бронебойно-зажигательными пулями. Для повышения кучности боя к винтовке разработан специальный снайперский патрон с пулей со стальным сердечником, обеспечивающим в 2,5 раза лучшую кучность, чем при стрельбе обычными патронами.

калибр, мм 7,62;

масса без патронов и прицела, кг 4,3; длина, мм 1220;

высота с оптическим прицелом, мм 230;

ширина с оптическим прицелом, мм 88;

дайна ствола, мм 620;

начальная скорость пули, м/с 830;

техническая скорострельность, выстр./мин 30;

дульная энергия, Дж 4064;

емкость магазина, патронов 10;

прицельная дальность с открытым прицелом, м 1200;

прицельная дальность с оптическим прицелом, м 1300:

прицельная дальность с ночным прицелом, м 300.

СВД – первая действительно удачная советская самозарядная винтовка под штатный патрон 7,62x54, состоящая на вооружении более 30 лет. Она технологически приспособлена под сравнительно крупносерийное производство, рассчитана на стрелка средней квалификации и рядовые боеприпасы, благодаря надежности и простоте конструкции может еще долгое время находиться на вооружении армейских снайперов. СВД – универсальная армейская снайперская винтовка, способная выполнять задачу по уничтожению живой силы противника на дистанции до 800 м, при этом на дистанции 500 м – с одного-двух выстрелов. При необходимости из нее можно вести достаточно интенсивный прицельный огонь на дистанции до 300 м.

С началом военных действий в Афганистане возникла необходимость сделать винтовку более компактной, так как размещение снайпера со штатной винтовкой в ограниченном пространстве БМП было затруднительно. Первоначально в качестве решения проблемы Драгунов предложил укоротить ствол и пламегаситель, но выигрыш получался небольшой. Было принято решение снабдить винтовку складным прикладом. Так как к этому времени Драгунов отошел от активной конструкторской деятельности, работу завершил коллектив Ижмаша во главе с новым главным конструктором А.И. Нестеровым. Было разработано два варианта складной снайперской винтовки СВДС. Вариант со стволом длиной 620 мм получил индекс СВДС-А (армейский), с укороченным до 590 мм стволом назывался СВДС-Д (десантный). Рассмотрев оба варианта, Комиссия решила принять на вооружение только десантный вариант с названием СВДС. Приклад из литой термопластмассы с несъемной щекой можно было складывать на правую сторону. Так как форма приклада изменена, для удобства удержания винтовки при стрельбе добавлена пистолетная рукоятка. Длина со сложенным прикладом составляет 875 мм. Модернизированная винтовка имеет усовершенствованную автоматику, более массивный ствол и усиленную ствольную коробку. Усовершенствован газоотводный узел, изменен пламегаситель. исключен газовый регулятор. В 1991 году СВДС принята на вооружение. Основной вариант в настоящее время выпускается также с литым пластмассовым прикладом. В широкое производство винтовка не пошла.

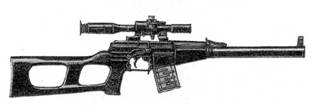

9-мм автоматическая снайперская винтовка «Винторез»

7,62-мм самозарядная снайперская винтовка СБУ (ОЦ-ОЗ)

Был проверен вариант СВД с возможностью ведения автоматического огня. Однако относительно легкая винтовка при автоматической стрельбе достаточно мощным патроном давала такой импульс отдачи, что стрелка буквально отбрасывало назад вместе с винтовкой. От этой идеи пришлось отказаться.

Интересный образец снайперской винтовки «мини-Драгунов», представляющей собой гибрид автомата АК-47 и СВД, создан в 1993 году в Румынии. Она предназначалась для коммерческой продажи в другие страны. По материалам российской печати известны факты ее применения отечественными киллерами в целой серии заказных убийств.

Винтовка спроектирована под патрон 7,62x39 образца 1943 года. Надежная автоматика АК, удобный приклад и оптический прицел СВД резко улучшают огневые возможности среднего стрелка. Емкость магазина 30 патронов, что позволяет вести как одиночный огонь, так и стрельбу очередями. Винтовка обладает легким спуском. Оружие короче СВД на 33,5 см. Масса с прицелом – 4,09 кг. Кучность стрельбы очень сильно зависит от используемых боеприпасов.

В 70-х годах в Центральном конструкторско-исследовательском бюро спортивного и охотничьего оружия (ЦКИБ СОО) конструктором Л.В. Бондаревым в инициативном порядке разработан принципиально новый тип самозарядной снайперской винтовки СВУ (ОЦ-03). Взяв за основу хорошо отработанную винтовку СВД, конструктор выполнил СВУ по схеме «булл-пап»: магазин и детали автоматики расположены позади пистолетной рукоятки, спусковая тяга, расположенная вдоль левой стенки ствольной коробки, сделана более длинной, чем у прототипа, приклад перенесен на продолжение оси канала ствола (принцип «линейной отдачи»), смещена назад газовая камера. Возросшие нагрузки на шток газового поршня потребовали специальных мер для предотвращения его поломки – эту задачу решила шарнирная серьга на штоке, упирающаяся в стенку газоотводной трубки. Благодаря этим мероприятиям сократилась длина и уменьшился подскок винтовки под действием отдачи. Центр тяжести расположен над рукояткой управления огнем, что значительно улучшило баланс винтовки и облегчило удержание ее при стрельбе. Кроме того, оптический прицел может использоваться в боевых условиях как рукоятка для переноски – прочность корпуса и крепления прицела это допускают.

Самозарядная снайперская винтовка ОСВ-96

Для снижения воздействия на стрелка отдачи служат упругий затыльник, исполняющий роль приклада, и трехкамерное дульное устройство. Затыльник закреплен на ствольной коробке через пластинчатую пружину и может слегка поворачиваться вперед, поглощая часть энергии отдачи. Дульное устройство является комплексным и играет роль дульного тормоза, поглощающего до 40% энергии отдачи, компенсатора-грузика, уменьшающего колебания ствола и смещающего вперед центр тяжести оружия, пламегасителя. Кроме того, за счет расширения и охлаждения газов внутри камер устройство снижает уровень звука выстрела до 150 Дб. Пластиковая пистолетная рукоятка расположена вблизи центра тяжести оружия и имеет удобную форму. Несколько увеличенная спусковая скоба позволяет вести огонь в перчатках. На крышке ствольной коробки укреплена нерегулируемая щека, дающая опору голове стрелка при прицеливании. Пластиковые накладки цевья и их крепления взяты от СВД, но в левой накладке сделан вырез в связи со смещением вперед крепления затвора.

Крепление оптического прицела типа «ласточкин хвост» перенесено немного вперед и вверх. Используются стандартные прицелы: ПСО-1, ночные НСПУ, НСПУ-М, НСПУ-3- Для стрельбы из-за укрытия с оптическим прицелом может применяться разработанная А. Голодяевым оптико-волоконная насадка. Она позволяет вести огонь, не высовывая голову из- за укрытия. Имеется крепление для лазерного целеуказателя.

Секторный прицел заменен диоптрическим. Регулируемые целик и мушка смонтированы на откидных стойках по типу охотничьего оружия. Стрельба с диоптрическим прицелом,возможна как при снятом, так и при установленном оптическом прицеле. Возвышение диоптрического прицела над прикладом не принуждает стрелка излишне наклонять голову. Крепление штык-ножа не предусмотрено. Приклад, ствольная коробка и цевье покрываются маскировочной окраской. Питание – из штатного магазина СВД на 10 патронов. Номенклатура боеприпасов аналогична применяемой в СВД. Имеются антабки для ремня.

Ствол укорочен до 600 мм, начальная скорость пули снизилась до 800 м/с, дульная энергия – до 3445 Дж. Точность стрельбы стала несколько ниже, чем СВД, но остается достаточно высокой (рассеивание менее 2 угловых минут на дистанции 600 м). Так как винтовка предназначена для действий в городских условиях, на небольших дистанциях, вплоть до ближнего боя, такая точность стрельбы вполне достаточна. С учетом этих факторов использования винтовки был разработан вариант СВУ-А (ОЦ-ОЗАС), который имеет режим непрерывного огня. Работа автоматики последней модификации и система запирания ствола остались практически идентичными СВД. Некоторые изменения претерпел ударно-спусковой механизм куркового типа. Смена режима огня осуществляется с помощью специального переключателя, смонтированного рядом со спусковым крючком. К этой модели предусмотрены магазины на 10 и 20 патронов. Планируется разработать магазин на 30 патронов.

Для большей устойчивости винтовка снабжена регулируемыми по высоте (максимальная высота 320 мм) сошками оригинальной конструкции. Они закреплены на направляющем стержне, смонтированном под стволом, и могут поворачиваться вокруг оси на 90 градусов вправо и -влево, что позволяет вести огонь с упором в вертикальную поверхность.

С 1991 года винтовка производится малыми партиями, и к началу 2000 года выпущено около 1000 единиц. Основным заказчиком выступают российские спецслужбы. В то же время у многих специалистов сама конструкция винтовки СВУ-АС как «снайперского автомата» вызывает недоумение: автоматический огонь мощными винтовочными патронами неизбежно вызовет большой разброс, неприемлемый для снайпера, собьет все настройки системы.

Рассмотрение снайперских автоматических винтовок под стандартный 7,62-мм винтовочный патрон нельзя закончить без упоминания нереализованного изобретения А.Ф. Барышева – неизвестного в оружейных кругах конструктора. Он предложил новую конструкцию запирающего устройства. Узел запирания ствола Барышева надежно запирает канал ствола при производстве выстрела и обеспечивает работу автоматики за счет энергии отдачи затвора, при этом схема автоматики проста по конструкции. За счет поглощения значительной части энергии отдачи узел выполняет и функцию противооткатных устройств оружия. Это позволяет использовать достаточно мощные патроны в оружии небольшой массы с хорошей кучностью стрельбы из любого положения, в том числе и при стрельбе очередями. Результаты испытаний винтовок обычной массы под 7,62-мм патрон образца 1943 года и винтовочный, проведенные в 1966-1967 годах, показали отличные результаты. По единодушному заключению офицеров, участвовавших в стрельбах на полигоне Высших офицерских курсов «Выстрел», винтовки с новым узлом запирания имели значительно меньшую отдачу, чем штатное оружие под те же патроны.

К сожалению, специалисты Главного артиллерийского управления не оценили значения повой схемы для создания легкого автоматического оружия. По разным причинам от изобретения Барышева, не имеющего аналогов в мире, отказались.

Изменившийся в последней четверти XX века характер вооруженных конфликтов потребовал изменений и в системе вооружения. Для ведения боевых действий в условиях городской застройки необходимо компактное, легко маскируемое снайперское оружие. Разработанные ранее снайперские винтовки, в том числе и СБУ, имели значительную массу и излишнюю энергетику применявшегося в них винтовочного патрона 7,62x54R, так как в населенных пунктах расстояние до противника зачастую 50, даже 20 м и редко превышает 150-200 м. На таких же дистанциях ведется снайперская стрельба и при проведении полицейских операций. Актуальными становятся проблема маскировки снайпера, применение глушителя и исключение дульного пламени при выстреле. В связи с широким применением в войсках индивидуальных средств защиты пуля используемого боеприпаса должна иметь достаточное пробивное действие при стрельбе на короткие дистанции. Более всего для решения этих задач подходит патрон 9x39 с тяжелой (16,2 г) дозвуковой пулей. При этом патрон имел значительно меньшую энергетику, чем винтовочный, что позволило создать достаточно легкое и компактное оружие. Патрон разработан в трех вариантах: снайперский СП-5 с пулей со свинцовым сердечником, а также бронебойный СП-6 и ПАБ-9, сочетающий хорошую кучность с бронебойным действием. Два последних имеют пулю со стальным закаленным сердечником, но их кучность несколько хуже СП-5. Все три имеют минимальное рикошетирование.

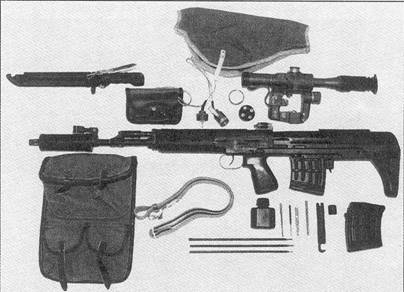

Самозарядная снайперская винтовка СВУ

Под новые патроны в ЦНИИТочмаш в подмосковном Климовске П. Сердюковым и В. Красниковым разработано оружие для бесшумной и беспламенной стрельбы – автомат «Вал» и специальный бесшумный снайперский комплекс БСК. Винтовка ВСС «Винторез», входящая в состав снайперского комплекса, на 70% унифицирована с автоматом и имеет такой же принцип работы автоматики. От прототипа отличается деревянным прикладом, оптическим прицелом и магазином меньшей емкости. На вооружение «Винторез» принят в 1987 году.

Снайперская винтовка ВСС предназначена для поражения целей в условиях, требующих бесшумной и беспламенной стрельбы, и состоит на вооружении спецподразделений армии и силовых структур. Специальный интегрированный глушитель, охватывающий ствол, заглушает звук выстрела настолько, что при наложении на любой другой шум он становится практически неразличимым. Газы отводятся в глушитель через ряды отверстий, выполненных в стволе по дну нарезов, при этом происходит интенсивный сброс давления. В глушителе газы проходят расширительные камеры, где одновременно с понижением температуры еще больше падает давление. Сепаратор, состоящий из блока перегородок, установленных под разными углами к оси канала ствола, с отверстиями для прохода пули, окончательно «крошит» струю газов, расчленяя ее на многочисленные потоки с различным направлением, охлаждая и тормозя их. Завершает охлаждение сетка-радиатор, свернутая в рулон. Глушитель составляет единый узел со стволом винтовки.

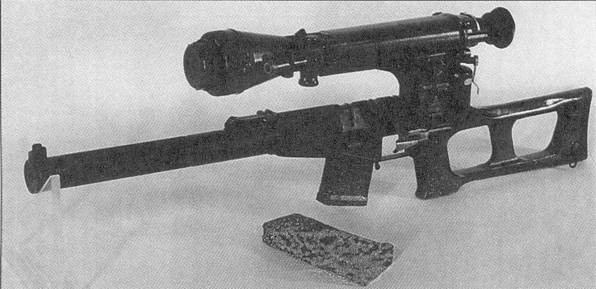

9-ми автоматическая снайперская винтовка ВСС «Винторез»

Винтовка имеет систему автоматического перезаряжания, основанную на использовании энергии пороховых газов, отводимых из канала ствола через газоотводное отверстие. Запирание канала ствола осуществляется поворотом затвора вокруг его продольной оси с установкой на 6 боевых упоров. Ведущим звеном является затворная рама. Ударно-спусковой механизм ударникового типа позволяет вести как одиночный, так и непрерывный огонь. Оружие снабжено предохранителем.

Магазин – отъемный, пластмассовый, секторный, на 10 или 20 патронов, расположенных в шахматном порядке. Снаряжение магазина может производиться из обоймы. Винтовка снабжена постоянным деревянным рамочным прикладом, выполненным подобно прикладу СВД и снабженным упругим затыльником. Он обеспечивает хорошую прикладку к оружию, удобное его удержание и тщательное прицеливание. Для обеспечения скрытой переноски винтовка разбирается на три части и может быть уложена вместе с прицелами и магазинами в специальный футляр в виде кейса-атташе размером 450x370x140 мм. Для переноски оружия в собранном виде служит чехол. В боевое положение винтовка переводится за время, не превышающее одной минуты. Масса винтовки с магазином без патрона – 2,6 кг, длина – 894 мм.

В качестве штатных прицелов к винтовке применяются дневной оптический прицел 1П43 и ночной прицел 1ПН75. Возможно комплектование и другими прицелами. 1П43 позволяет вести прицельную стрельбу днем на дистанции до 400 м, а 1ПН75 – ночью на 300 м. Можно вести стрельбу с использованием открытого прицела.

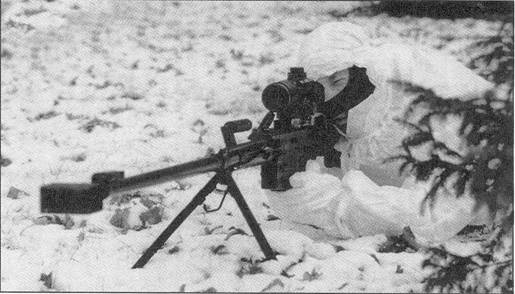

Снайперская винтовка ОСВ-96

Пуля, имеющая начальную скорость 250 м/с, обеспечивает поражение людей, защищенных бронежилетами I, II и III уровней, а также небронированных транспортных средств на дистанциях до 400 м. Выстрелом из винтовки можно пробить лист стали толщиной до 2 мм на расстоянии до 500 м при сохранении убойной силы за преградой.

Опыт применения этого бесшумного снайперского комплекса в «горячих точках» бывшего СССР показал его высокую эффективность.

В начале 90-х годов в Тульском КБП разработан малогабаритный автомат 9А-91, а затем и максимально унифицированный с ним (сохранены без изменения все основные узлы и механизмы) винтовочный снайперский комплекс ВСК-94. В качестве боеприпасов используются прекрасно зарекомендовавшие себя 9х39-мм патроны СА-5, СП-6 и ПАБ-9. Основным отличием винтовки от автомата является наличие глушителя, постоянного приклада в виде рамки, переходящей в интегрированную с прикладом пистолетную рукоятку, и измененный механический прицел с установками на дистанцию до 400 м. Кроме того, винтовка комплектуется специально разработанными для нее оптическими прицелами ПКС-07 (дневной) и ПКН-03М (ночной), вобравшими в себя последние достижения в этой области. В отличие от винтовки ВСС, ВСК-94 имеет не интегрированный, а съемный, надеваемый на дульную часть ствола глушитель и более жесткий и удобный пластиковый приклад.

Автоматика работает за счет энергии пороховых газов, отводимых из канала ствола. Запирание осуществляется поворотом затвора под воздействием фигурного выреза затворной рамы. Ударно-спусковой механизм куркового типа обеспечивает ведение одиночного и непрерывного огня. Предохранитель выполняет одновременно функцию переключения режима огня. Он размещен с правой стороны ствольной коробки. Эффективный глушитель значительно снижает уровень звука при выстреле и полностью исключает дульное пламя. Эти факторы позволяют вести скрытную стрельбу в непосредственной близости от противника. Глушитель, не имеющий сменных элементов, имеет срок службы, равный сроку службы винтовки. В ближнем бою, при отсоединенном глушителе, винтовка может быть использована как малогабаритный автомат.

Дневной семикратный коллиматорный прицел имеет меньшие массу и габариты, чем распространенный в войсках четырехкратный прицел ПСО-1. Светящаяся красная коллиматорная точка сокращает время на переприцеливание при ведении оперативной стрельбы в среднем в 1,5 раза по сравнению с прицельной маркой в виде перекрещивающихся нитей. Прицел имеет в поле зрения простой и удобный эллиптический дальномер.

Прицел ночного видения второго поколения ПКН-03М с электронно-оптическим преобразователем позволяет вести снайперский огонь облачной безлунной ночью на дальность до 200 м, а лунной ночью практически на максимально эффективную дальность. На работу прицела, имеющего автоматическую регулировку' яркости, не оказывают отрицательного влияния попадающие в поле зрения вспышки разрывов, свет фар и другие яркие источники света. Наличие отключаемого инфракрасного осветителя расширяет возможности боевого применения комплекса, позволяя вести наблюдение и огонь в полной темноте.

Кронштейны прицелов оснащены механизмами предварительной выверки, сводящими до минимума необходимость использования при пристрелке механизмов вертикальных и боковых поправок прицела.

Прицельная и эффективная дальность огня достаточна для проведения специальных операций. Тяжелая пуля медленно теряет свою скорость и кинетическую энергию, что обеспечивает высокое поражающее действие даже на предельной дальности прицельного огня. Удобный приклад обеспечивает хорошую прикладистость винтовки и однообразие прицеливания. Компактный магазин позволяет стрелку плотно прижиматься к земле при стрельбе из положения лежа. Винтовка достаточно устойчива к запылению и обладает надежностью, сравнимой с автоматом Калашникова, имеет большую живучесть на всех типах патронов (не менее 6000 выстрелов). Она без труда разбирается. В разобранном виде (с отсоединенным прикладом и глушителем) ее можно переносить в кейсе или компактном подсумке.

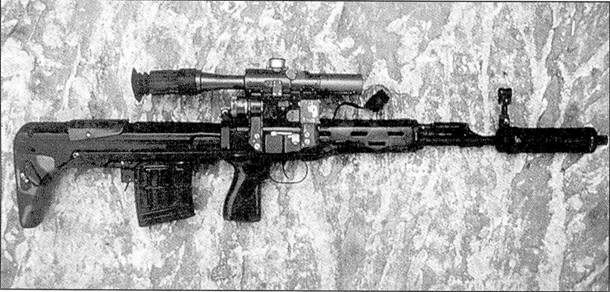

Винтовка СВУ (ОЦ-03)

Основные недостатки конструкции: достаточно сильная отдача, лязг затвора при автоматической перезарядке. При стрельбе очередями эффективность глушителя резко падает, большая крутизна траектории при стрельбе на большие дальности затрудняет выбор точки прицеливания, значительная масса патрона ограничивает носимый боекомплект.

калибр, мм 9;

масса без магазина и оптического прицела, кг 2,7;

масса магазина с 20 патронами, кг 0,6;

длина, мм 900;

длина ствола, мм 230;

темп стрельбы, выстр./мин 700-900;

скорострельность, выстр./мин 30-90;

начальная скорость пули, м/с 270;

емкость магазина, патронов 10-20;

прицельная дальность, м 400.

Снайперский комплекс ВСК-94, принятый на вооружение МВД РФ и изготавливаемый серийно, не имеет прямых зарубежных аналогов.

К другому виду специального снайперского вооружения, появившемуся в России в последнее время, относятся крупнокалиберные винтовки под патрон 12,7x108 мм. Они предназначены как для уничтожения живой силы на больших расстояниях, так и военной техники. Энергии 46-граммовой пули Б-32 вполне хватает для пробития штатного армейского бронежилета на максимальной дальности стрельбы, а на меньших дальностях можно бороться и с легкобронированными целями.

Первым отечественным образцом такого оружия стала 12,7-мм самозарядная снайперская винтовка В-94, разработанная в 1994 году Тульским конструкторским бюро приборостроения. Она создавалась как альтернатива американской крупнокалиберной винтовке М82А1, показавшей высокую эффективность на войне в Персидском заливе в 1991 году и принятой после нее на вооружение в 17 странах.

Автоматика винтовки действует за счет отвода пороховых газов из канала ствола. Газоотводная трубка помещена под стволом слева. Оптический прицел четырех- или десятикратного увеличения. Наличие эффективного двухкамерного дульного тормоза оригинальной коробчатой конструкции и резинового амортизирующего затыльника приклада снижает воздействие силы отдачи на стрелка. Дульный тормоз играет также роль пламегасителя. Питание патронами осуществляется из коробчатого магазина. Защелка магазина расположена перед спусковой скобой и выполнена по типу автомата Калашникова. Выброс стреляной гильзы производится вправо. Рукоятка перезаряжания расположена справа. На левой стенке ствольной коробки стандартным креплением «ласточкин хвост» крепится штатный прицел ПСО-1.

Приклад деревянный, простой конфигурации, нерегулируемый по длине или высоте. Пластиковая пистолетная рукоятка обеспечивает удобство удержания винтовки при стрельбе. Складные сошки закреплены на стволе. В сочетании с раздвижной конструкцией сошек это позволяет приспосабливать винтовку к любой поверхности. Для удобства транспортировки винтовка может складываться вблизи казенного среза ствола, что уменьшает ее длину на 35%. В походном положении ствол винтовки с газоотводной системой откидывается вправо-назад и фиксируется защелкой на задней части ствольной коробки. Для предотвращения засорения ствола и механизмов казенный срез ствола и ствольная коробка перекрываются при этом специальным рычажным механизмом.

Пуля винтовки обладает очень высокой дульной энергией (18 860 Дж), мощным пробивным и убойным действием. Наличие боеприпасов с разными типами пуль обеспечивает возможность выполнения широкого круга задач. Хорошая настильность траектории полета пули обеспечивает большую дальность прямого выстрела. Компоновка с прямым прикладом уменьшает подскок ствола при выстреле, а наличие сошек, пистолетной рукоятки и широкого приклада повышают устойчивость винтовки при стрельбе.

калибр, мм 12,7;

масса без патронов и прицела, кг 11,7;

длина:

в боевом положении, мм 1700;

в походном положении, мм 1100;

начальная скорость пули, м/с 900;

скорострельность, выстр./мин 7-10;

емкость магазина, патронов 5;

прицельная дальность, м 2000.

После доработки винтовка под наименованием ОСВ-96 принята на вооружение. Кроме дневного снайперского прицела она оборудована ночным электронно-оптическим прицелом, который позволяет вести стрельбу ночью на дальности до 600 м.

В этой книге дан обзор развития боевых автоматических и самозарядных винтовок и карабинов. Следует заметить, что в нашей стране в послевоенные годы создано и выпускается серийно большое количество самозарядных нарезных карабинов и спортивных винтовок. Но это материал для отдельной книги.
