Самовытаскивание и оказание помощи застрявшим автомобилям при помощи лебедки

Большая часть выпускаемых промышленностью автомобилей высокой проходимости снабжается лебедками. Однако часто эти автомобили эксплуатируются с неисправными лебедками. Неисправности лебедок и обрывы тросов являются обычно следствием неправильной эксплуатации.

На автомобилях ГАЗ-66, ЗИЛ-157, ЗИЛ-131 нет тросоукладчиков на лебедках, поэтому водитель, работая без помощника, не знает (так как не видит), как идет наматывание троса на барабан, и не может предотвратить «закусывания» или запутывания троса.

При оказании помощи застрявшему автомобилю без помощника трудно обеспечить правильное взаимодействие водителя застрявшего автомобиля с водителем, оказывающим ему помощь.

Иногда водители, закончив подтягивание с помощью лебедки застрявшего автомобиля, не отцепив троса, включают задний ход и продолжают буксирование эвакуируемого автомобиля ходом. При этом трос «закусывается» между витками на барабане, деформируется, нарушается свивка и происходит разрыв отдельных прядей, что в дальнейшем приводит к обрыву троса.

Такая буксировка, кроме того, обычно происходит рывками, что может привести к повреждению лебедки.

Нередко водители неправильно оценивают усилие, необходимое для самовытаскивания или оказания помощи застрявшему автомобилю. Недооценка усилия и вследствие этого неприменение подвижного блока, неправильный выбор позиции для оказания помощи лебедкой в одних случаях служат причиной среза предохранительного пальца в карданном валу привода лебедки, в других — скольжения автомобиля, работающего лебедкой по направлению тяги.

Установка в привод лебедки каленых или других случайных предохранительных пальцев или шпилек, не предусмотренных конструкцией, может привести к обрыву троса и даже поломке картера лебедки.

Бывают случаи, когда для оказания помощи застрявшему автомобилю подойти в нужном направлении из-за условий местности не удается. Возникает необходимость использования блока для изменения направления тяги. Отсутствие блока вынуждает работать лебедкой с направлением тяги, существенно (более 15°) несовпадающим с продольной осью автомобиля. При такой работе трос наматывается на барабан с одной стороны, что приводит к выходу внешних витков за диаметр барабана и заклиниванию лебедки и иногда ее поломке.

Чтобы правильно эксплуатировать лебедку необходимо выполнять следующие правила:

1. Содержать лебедку в технически исправном состоянии, в постоянной готовности к работе, с аккуратно намотанным тросом.

2. На каждом автомобиле иметь как минимум один исправный подвижной блок и несколько запасных предохранительных пальцев карданного вала привода лебедки. Блок должен быть смазан. Пальцы для лебедок автомобилей ГАЗ-66, ЗИЛ-157 и ЗИЛ-131 могут быть изготовлены из стали 10 (ГОСТ 1051-50) на автотранспортном предприятии (рис. 18).

3. Для работы с тросом на автомобиле иметь рукавицы и ломик.

4. Весь водительский состав, работающий на автомобилях высокой проходимости, обучить работать с тросом лебедки. Оказывающие помощь водителю попутчики должны быть тщательно проинструктированы перед тем, как работать с тросом лебедки.

5. При работе лебедкой у водителя должен быть помощник, который наблюдал бы за барабаном лебедки, а в случае эвакуации застрявшего автомобиля осуществлял командную и голосовую связь между водителями.

6. При нарушении правильности намотки троса на барабан лебедки и возникновении опасности заклинивания, запутывания или «закусывания» троса наблюдающий за барабаном должен подать знак водителю, который, в свою очередь, должен остановить лебедку. Если есть опасность, что эвакуируемый автомобиль может вследствие ослабления натяжения троса скатиться назад (при наличии уклона), его водитель должен быть предупрежден наблюдающим о необходимости затормозить свой автомобиль. После этого водитель, работающий лебедкой, переключает лебедку «на разматывание» и по команде наблюдающего сматывает несколько витков с барабана для исправления положения троса. Затем водитель вновь включает лебедку на «наматывание» и на минимальных частотах вращения барабана выбирает слабину троса. Наблюдающий в это время должен, работая в рукавицах вручную и стоя в 1,5 м от лебедки, направлять трос. После выбора слабины помощник должен дать знак водителям о начале буксировки и, отойдя в сторону, продолжать наблюдение за барабаном лебедки.

7. Не допускать буксирования других автомобилей ходом при остановленной лебедке и частично размотанном тросе. В случае крайней необходимости использования троса лебедки для этих целей (например, при отсутствии предохранительного пальца для установки взамен срезанного) следует, размотав трос, сделать несколько оборотов им вокруг буфера крест-накрест и свободную ветвь завести за передний буксирный крюк.

Это предотвратит защемление и деформацию троса на барабане лебедки.

8. В связи с трудностью определения потребных для самовытаскивания или оказания помощи другим автомобилям усилий целесообразно в большинстве случаев, если позволяет расстояние, применять подвижной блок, снижающий вдвое нагрузку на трос и лебедку.

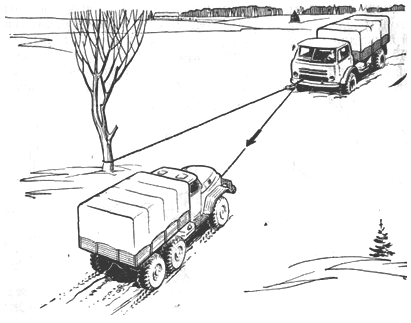

9. Во всех случаях оказание помощи лебедкой другим застрявшим в тяжелых условиях автомобилям равной или большей массы с грунта, имеющего низкий коэффициент сцепления, необходимо автомобиль, работающий лебедкой, зачалить дополнительным тросом за дерево, столб, пень или за другой заторможенный автомобиль. При невозможности выполнить зачалку следует использовать упор передними колесами в уступ, бревно, камни или другие предметы или упор буфером в дерево. Если никакого упора нет, то можно в грунте выкопать углубление с уступом и в него упереть автомобиль. В некоторых случаях применения подвижного блока половину тягового усилия (рис. 19) бывает удобно перенести на неподвижную опору (дерево, пень, столб, другой заторможенный автомобиль).

10. Если в процессе работы лебедкой произошел срез предохранительного пальца, лебедку необходимо немедленно остановить и заменить палец. Продолжение вращения привода лебедки со срезанным пальцем может привести к заеданию втулки шарнира на валу.

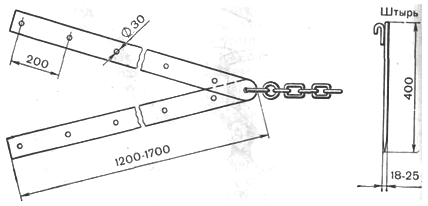

11. В критическом положении при необходимости самовытаскивания лебедкой и отсутствии предметов для закрепления троса может быть полезно якорное устройство (рис. 20). Из нескольких типов якорных устройств устройство, показанное на рис. 20, быстро может быть приведено в действие, так как оно менее других чувствительно к повышенной плотности грунта. Для успешного применения устройства на автомобиле необходимо иметь кувалду.

12. Если для оказания помощи застрявшему автомобилю невозможно выбрать нужную позицию по направлению тяги и угол троса превышает 15°, следует использовать неподвижный блок для изменения направления тяги (см. рис. 17).

13. При самовытаскивании при эвакуации застрявшего автомобиля с помощью лебедки другого автомобиля включать привод колес нецелесообразно, особенно на первых нескольких метрах движения по следующим причинам:

• буксующие передние колеса фрезеруют грунт, при этом величина колеи не уменьшается и усилие буксировки остается высоким. Вместе с тем на многих грунтах, поддающихся уплотнению, буксировка лебедкой автомобиля со свободно катящимися колесами сразу приводит к уменьшению колеи, при этом автомобиль приподнимается и его оси, на которых произошло вывешивание, выходят из углублений в грунте и общее сопротивление движению падает. Если автомобиль в результате буксировки его лебедкой выходит на грунт с дерновым покровом или на поверхность твердого снежного наста, после нескольких метров движения можно, выключив сцепление, включить первую передачу в коробке передач и продолжать движение на лебедке с одновременным приводом колес. В раздаточной коробке должна быть установлена первая передача;

• с включением колес при самовытаскивании мощность двигателя, необходимая на привод колес и лебедки, возрастет и требуется увеличение частоты вращения коленчатого вала двигателя. В результате увеличения частоты вращения коленчатого вала скорость буксировки возрастет, что повлечет за собой увеличение усилия на тросе и повышение опасности среза предохранительного пальца, а также неправильную укладку витков троса на барабане;

• при переменном характере грунта на трассе, по которой производится буксировка лебедкой, при включенных колесах на более плотном грунте у троса образуется слабина и он уходит под автомобиль. Это может привести к его запутыванию и обрыву.

14. Не начинать буксировку лебедкой, когда на барабане намотано менее трех-четырех витков троса.

15. Разматывать трос лебедки следует вручную. Если трос защемлен между витками и не сматывается с барабана, необходимо размотанный конец несколькими петлями закрепить за буфер и, включив лебедку на разматывание, освободить зажатый виток, после чего продолжать разматывание вручную при выключенной муфте барабана. В некоторых случаях разматывание троса вручную бывает затруднено, так как разматывающему приходится тратить много сил для собственного движения, например, по глубокому снегу. В этих случаях следует включать лебедку на разматывание. Трос при этом необходимо непрерывно подтягивать вручную.

16. Подтягивание лебедкой следует производить при частоте вращения коленчатого вала двигателя 1000–1100 об/мин.

17. Категорически запрещается: включать задний ход (кроме автомобиля Урал-375) во время буксировки лебедкой; переключать передачи во время подтягивания автомобиля под большой нагрузкой и при обратном движении с горы; находиться непосредственно возле троса и между тросами (при использовании блока); поправлять руками укладку витков троса непосредственно на барабане при работающей лебедке; оставлять незафиксированным рычаг переключения передач лебедки в нейтральном положении.

18. При перегреве масла в лебедке в результате нескольких следующих друг за другом подтягиваний (обнаруживается по обильному паровыделению) лебедку следует остановить для его охлаждения.

19. При выборе позиции для оказания помощи застрявшему автомобилю следует выбирать более высокие участки с тем, чтобы при натяжении троса на эвакуируемый автомобиль действовала не только горизонтальная сила, но и вертикальная, несколько разгружающая колеса, расположенные ближе к тросу.

20. В морозную погоду при температуре ниже -40 °C при отсутствии специальной низкотемпературной смазки масло в лебедке перед работой рекомендуется отогреть паяльной лампой.

21. При необходимости буксировки лебедкой в положении, когда трос перегораживает дорогу, необходимо выставить на дороге охрану, сигнализирующую приближающимся автомобилям об опасности

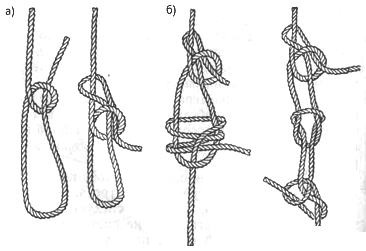

22. В случае обрыва троса для его связывания можно использовать один из узлов, показанных на рис. 21.

Для соединения концов троса при зачалке за различные предметы следует пользоваться штатными скобами или изготовить самодельные (рис. 22).
