ЗИС/ЗИЛ

(ZIS/ZIL)

Москва СССР/Россия 1933-

Московский автозавод имени И. А. Лихачева (ЗИЛ) ведет свою историю от основ ванного в августе 1916 г. преЛ приятия АМО. 1 октября 1931 г. после реконструкции, оно было переименовано в Завод имени И. В. Сталина (ЗИС), ставший флагманом отечественного грузового автомобилестроения. Одной из главных сфер его деятельности всегда был выпуск автотехники для вооруженных сил страны.

Первой продукцией завода были простые, прочные и неприхотливые автомобили ЗИС-5 и ЗИС-6 грузоподъемностью 3 и 4 т соответственно, ставшие в 30-е гг. основными транспортными средствами РККА. Выпуск трехтонки ЗИС-5 начался в декабре 1933 г. и продолжался в течение 15 лет. Автомобиль оснащался 6-цилиндровым двигателем ( 73 л.с, позднее – 75 -77 л.с), 4-ступенчатой коробкой передач, механичеоким приводом тормозов, рессорной подвеской и бортовым кузовом для перевозки 24 солдат.

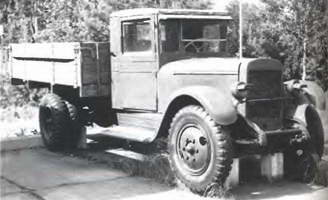

ЗИС-5,1934/43 гг.

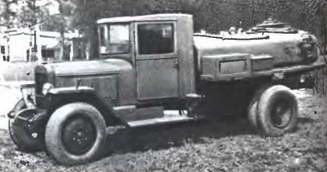

Бензозаправщик БЗ-43 на шасси ЗИС-5В, 1943 г.

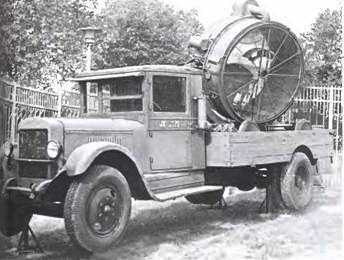

Прожекторная установка 3-15-4 на шасси ЗИС-12,1937 г.

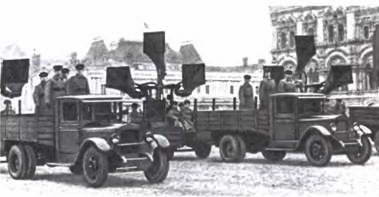

ЗИС-5 с прицепными звукоулавливателями ЗТ-2,1936 г.

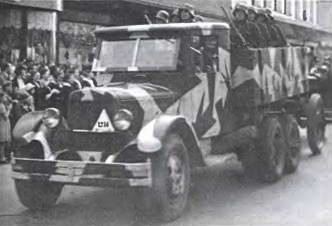

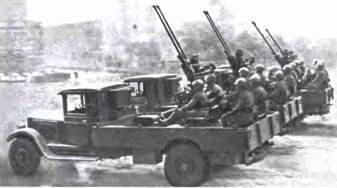

Зенитная установка на шасси ЗИС-12,1936 г.

ЗИС-6 в литовской армии, 1938 г.

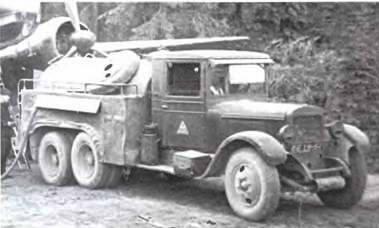

Бензозаправщик БЗ-35 на шасси ЗИС-6, 6х4,1935 г.

Для Красной армии на его шасси устанавливались ремонтные мастерские, полевые радиостанции, топливо- и водомаслозаправщики, электрические станции АЭ-2 и АЭС-ЗП мощностью 15~29 кВт, компрессоры СКС-36, буровые установки АВБ-100, секции понтонного парка Н2П (1934-45 гг.) и иное оборудование. ЗИС-5 служил для перевозки личного соста ва, боеприпасов и снаряжения, работал легким артиллерийским тягачом и буксировал прицепные зенитные прожекторы для поиска вражеских самолетов и звукоулавливатели ЗТ-2 для «прослушивания неба». В его кузове размещались пулеметные установки и первые опытные варианты реактивных систем залпового огня МУ-1, известных впоследствии как «катюша».

К началу войны на вооружении РККА находилось более 104 тыс. машин ЗИС-5. С эвакуацией завода в октябре 1941 г. их сборку перевели в Ульяновск и Миасс, а после возвращения оттуда части оборудования в Москву в июне 1942 г. начался выпуск упрощенного варианта с условной маркировкой ЗИС-5В без передних тормозов и правой фары, с деревянной кабиной, прямоугольными крыльями из низкосортного металла, кузовом без откидных боковых бортов и более простым глушителем. До Дня Победы их построили 66,9 тыс. единиц. Помимо упомянутых выше машин, на их базе выпускали бензозаправщики БЗ-43 и 18-местные санитарные автобусы ЗИС-44, а также перевозили секции деревянного мостового парка ДМП-42.

Созданное на шасси ЗИС-5 удлиненное шасси ЗИС-12 с низким бортовым кузовом и колесной базой, увеличенной с 3810 до 4420 мм, стало основой спаренных зенитных систем калибра 25 мм, съемных осветительных прожекторов 3-15-4 с набором кабелей и блоком управления, крупногабаритных звукоулавливателей ЗТ-5 и теплообнаружителей ТУ-1. На втором длиннобазном шасси ЗИС-11 собирались пожарные автонасосы, состоявшие на вооружении сводных отрядов по борьбе с огнем, входивших в освобожденные города вслед за наступавшей Красной армией. В салонах обычных автобусов ЗИС-8 и ЗИС-16 с форсированным до 85 л.с. мотором размещались места на 12-14 сидячих раненых или 10 носилок, а в 1941 г. появился специальный санитарный вариант ЗИС-16С с упрощенным кузовом. Для перевозки раненых использовались также автобусы на шасси ЗИС-8 (6x2). До 1948 г. в Москве было собрано 532,3 тыс. автомобилей ЗИС-5 и их вариантов.

В декабре 1933 г. начался выпуск грузовика ЗИС 6 (6x4) с 2-ступенчатым редуктором в трансмиссии, главными червячными передачами и вакуумным усилителем в приводе тормозов, развивавшего скорость 55 км/ч. Он стал основным тяжелым автомобилем РККА, который использовался для буксировки орудий и установки фургонов-радиостанций, топливозаправщиков БЗ-35, полевых ремонтных мастерских типа Б (ПМ-5-6), передвижных 30-киловаттных электростанций АЭС-4, прожекторов ПО-15-8, звукоулавливателей ЗТ-5,3-тонных кранов АК-3 и др

Боевая машина БМ-8-48 на шасси ЗИС-6, 6›4,1942 г.

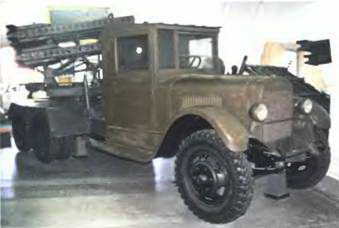

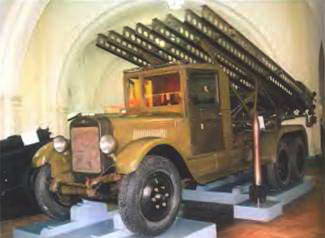

Боевая машина БМ-13-16 на шасси ЗИС-6, 6X4,1941 г.

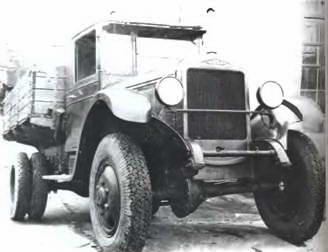

ЗИС-32, 4X4,1941 г.

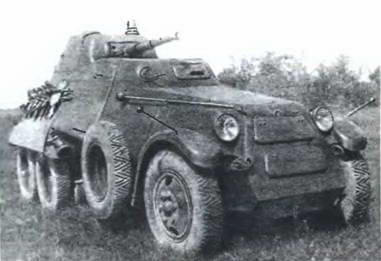

Бронеавтомобиль БА-11 на шасси ЗИС-34, 6x4,1940 г.

Главным военным предназначением грузовика ЗИС-6 стала работа в качестве шасси для пусковых установок реактивных снарядов – боевых машин залпового огня, разработанных в Реактивном научно-исследовательском институте (РНИИ). В июне 1939 г. в кузове ЗИС-6 был смонтирован второй образец 24-зарядной установки МУ-2, а в августе – третий вариант М-132 с пакетом из 8 спаренных рельсовых направляющих для пуска 16 снарядов калибра 132 мм. 1 сентября 1939 г., в день начала Второй мировой войны, она сделала первый залп, а на следующий год было построено и испытано 5 таких машин, получивших индекс БМ-13-16. В конце июня 1941 г. на базе РНИИ была сформирована отдельная батарея из 7 боевых машин, которая 14 июля 1941 г. произвела под Оршей первые залпы, изменившие весь дальнейший ход развития военной ракетной техники.

Выпуском установок БМ-13 занимались московский завод «Компрессор» и воронежское предприятие имени Коминтерна. Их монтировали на поворотной металлической ферме, размещенной на шасси ЗИС-6 с защищенной бронелистами кабиной, опорными домкратами и сиденьями для 57 человек боевого расчета . Весной 1942 г. завод «Компрессор» начал устанавливать на этом шасси системы БМ-8-36 и БМ-8-48 для запуска 36 и 48 реактивных снарядов калибра 82 мм. С1943 г. для всех «катюш» использовались иностранные шасси, поступавшие в СССР по ленд-лизу.

Вторым важным направлением военного применения грузовика ЗИС-6 стало создание на его базе тяжелых бронеавтомобилей Первый опытный вариант БА-5, разработанный на ЗИСе и построенный в 1935 г Ижорским заводом близ Ленинграда, имел два поста управления, башню от танка Т-26 с 45-мм пушкой и три пулемета.

В 1936 г. Выксинский завод Горьковской области на шасси ЗИС-6 собрал 52 бронеавтомобиля химической службы БХМ-1 (для заражения и дегазации местности). Самым известным бронеавтомобилем стал БА-11, спроектированный в КБ Ижор-ского завода. Для него использовалось усиленное шасси ЗИС-34, аналогичное ЗИС-6, но укороченное на 350 мм и оснащенное 93-сильным мотором ЗИС-16 с двойной системой зажигания. Машина получила сварной корпус из листов толщиной 4~13 мм, 45-мм пушку и два пулемета, пулестойкие шины, боковые свободно вращавшиеся запасные колеса и съемные гусеницы. Серийное производство БА-11 предполагалось организовать в 1941 г., но война спутала эти планы. В процессе подготовки к производству построили 16 образцов, принимавших участие в боях на Ленинградском фронте.

В 1940 г. был создан опытный бронеавтомобиль БА-11Д с 6-цилиндровым дизелем Д-7 мощностью 96 л.с. Чщ же касается базового грузовика ЗИС-6, то до 15 октября 1941 г их собрали 21,2 тыс. единиц. На переломе 30-40-х гг. на ЗИСе развернулись опытные работы по созданию новых образцов автотехники повышенной проходимости. За основу первого советского серийного 2,5-тонного полноприводного грузовика ЗИС-32 (4x4) был принят опытный образец К1 построенный в Научном автотракторном институте (HATИ на шасси ЗИС-5. Он оснащался двигателями мощностью 73 и 82 л.с, 2-ступенчатой раздаточной коробкой и передним ведущим мостом с шарнирами равных угловых скорости «Рцеппа» (Rzeppa). В 1941 г.было собрано 197 машин ЗИС-32 и лишь 2 экземпляра грузовии ЗИС-З6(6х6)

ЗИС-35,1940 г.

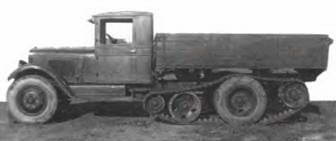

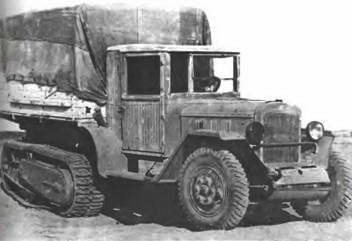

ЗИС-22,1940 г.

ЗИС-42,1942 г.

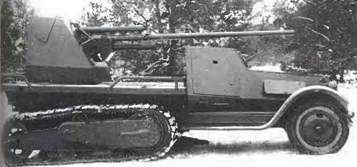

Самоходная установка ЗИС-41 на шасси ЗИС-22М, 1941 г.

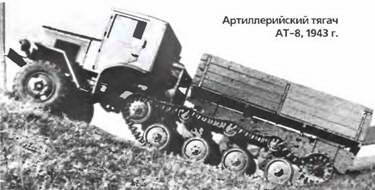

Артиллерийский тягач АТ-8,1943 г.

Более продуктивной оказалась работа над полугусеничными грузовиками. В 1938 г. первым в этом ряду был ЗИС-22 на 73-сильном шасси ЗИС-5, ставший развитием машины НАТИ-ВЗ (вездеход ЗИС), разработанной коллективом НАТИ под руководством Г. А. Сонкина. Автомобиль был снабжен движителями с резинометаллическими лентами, передними и задними фрикционными ведущими катками с цепным приводом. До середины 1940 г. построили около 200 грузовиков ЗИС-22, но их эксплуатация доказала сложность и ненадежность этой конструкции. Примером второго направления развития полугусеничной техники стала машина ЗИС 33, представлявшая собой грузовик ЗИС-5 с упрощенными гусеничными движителями с бортовыми цепными передачами на задние ведущие звездочки непосредственно от колес автомобиля.

В начале 1940 г. их собрали 3,7 тыс. экземпляров, а затем к производству был принят вариант ЗИС-35 с дополнительным задним мостом с ведущими звездочками. Эти вездеходы военных также не удовлетворяли Эскалация Второй мировой войны активизировала работы по созданию более надежных полугусеничных бортовых машин. Новый движитель состоял из двух более узких гусеничных «полулент», соединенных поперечными накладками, что позволило использовать передние ведущие зубчатые колеса с цепным приводом, исключавшие пробуксовку и соскакивание гусениц.

Осенью 1940 г. он был смонтирован на вездеходе НАТИ-52, которому соответствовал опытный образец ЗИС-22-52. В июле 1941 г. испытания прошел доработанный грузовик ЗИС-22М, но развернуть его производство уже не успели. Только летом 1942 г. начался выпуск модернизированного варианта ЗИС-42. Это был грузовик с полезной нагрузкой 2,25 т, двигателем ЗИС-16 мощностью 73~84 л.с, бортовым кузовом с тентом, расширенными с 390 до 415 мм гусеничными лентами, щитком между передними концами рамы, кожухом под передним мостом, тремя топливными баками емкостью 295 л и съемными лыжами на передних колесах. На шоссе машина развивала скорость 42 км/ч, на бездорожье – до 20 км/ч, расходуя от 58 до 95 л на 100 км С 1944 г выпускался усиленный грузовик-тягач ЗИС-42М с мотором мощностью 77~86 л.с. и защитной решеткой радиатора и фар. До 1946 г. было выпущено 6372 машины серии ЗИС-42. В 1941-43 гг. горьковский артиллерийский Завод № 92 имени Сталина (ЗИС) на шасси серии «22/42» собрал опытные образцы самоходных установок ЗИС-41 и ЗИС-43 с пушками калибра 57 и 37 мм соответственно.

В 1942~43 гг. на ЗИСе были изготовлены опытные образцы полугусеничных артиллерийских тягачей AT-14 и АТ-8 с двумя силовыми агрегатами мощностью по 80 и 92 л.с. соответственно, более надежными движителями от легких танков с металлическими гусеницами, резиновыми башмаками и разным количеством опорных катков. Вариант АТ-3 с одним 80-сильным двигателем в 1944 г. послужил базой опытного бронетранспортера Б-3, развивавшего скорость 40 км/ч. Таких машин изготовили 5~6 экземпляров, а в целом за время войны ЗИС собрал свыше 100 тыс. грузовиков, включая большинство ленд-ли-зовских моделей, а также выпускал стрелковое оружие, минометы, боеприпасы и т. д.

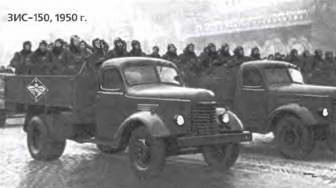

ЗИС-150,1950 г.

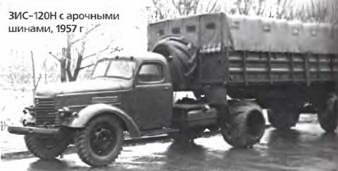

ЗИС-120Н с арочными шинами, 1957 г

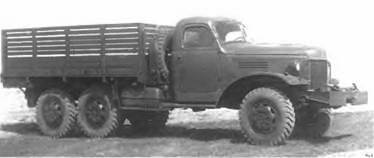

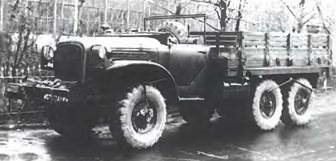

Опытный образец ЗИС-151, 6X6,1946 г.

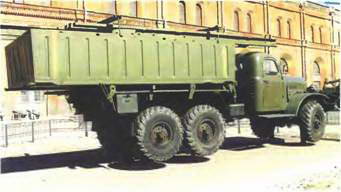

ЗИС-151А с носовой секцией понтонного парка ТПП, 1954 г.

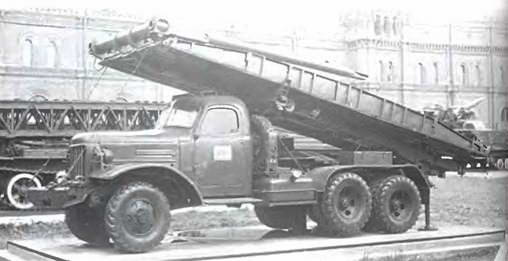

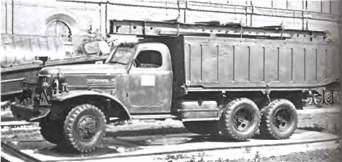

Механический мост КММ на шасси ЗИС-151А, 6X6,1955 г.

Главной новинкой послевоенного времени стал 4-тонный грузовик ЗИС-150 с 6-цилиндровым двигателем ЗИС-120 (5,55 л, 90 л.с), 5-ступенчатой коробкой передач и пневматическим приводом тормозов. В Советской армии он применялся для доставки различных грузов и личного состава, в том числе первых авиадесантных подразделений, служил базой различных цистерн и специального оборудования. В 50-е гг. для военных нужд на его базе был создан седельный тягач ЗИС-120Н с задними арочными шинами, буксировавший бортовой полуприцеп с такими же колесами.

Главной же ролью ЗИС-150 в развитии военной автотехники стало использование его шасси для перспективного поколения армейских машин повышенной проходимости. Еще в ноябре 1944 г. появился опытный образец ЗИС-150П (4x4), но военные его не приняли. К тому времени советские конструкторы уже хорошо были знакомы с поступавшими по ленд-лизу американскими грузовиками с колесной формулой 6x6, поэтому приоритет был отдан 3-осной машине. При этом, несмотря на явное преимущество опытного образца 2,5-тонного грузовика ЗИС-151 (6x6), построенного в 1946 г. и оснащенного всеми односкатными колесами с одинаковой колеей, под сильным влиянием американского авторитета предпочтение было отдано менее совершенному варианту с задней двускатной ошиновкой. Бортовой ЗИС-151, собиравшийся с октября 1948 г., получил 90-сильный двигатель от ЗИС-150, сухое 2-дисковое сцепление, 5-ступенчатую коробку с ускоряющей передачей и 2-ступенчатую раздаточную, два задних моста с индивидуальным приводом, состоявшим из 3 карданных валов и передний ведущий мост с шарнирами равных угловых скоростей «Бендикс-Вейсс» (Bendix-Weiss).

В базовом исполнении он оснащался многоцелевым кузовом с решетчатыми бортами, продольными скамьями и тентом. ЗИС-151А получил переднюю 4,5-тонную лебедку, вариант «151Д» – экранированное электрооборудование. При общей схожести с американскими прототипами ЗИС-151, имевший полезную нагрузку по шоссе 4,5 т и снаряженную массу 5580 кг, был тяжелее, развивал скорость всего 55~60 км/ч и расходовал намного больше бензина – до 55 л на 100 км. Он преодолевал подъемы крутизной 28° и броды глубиной до 80 см. В 50-е гг. ЗИС-151 стал основным средним грузовиком в вооруженных силах СССР и социалистических стран. На его шасси выпускались топливо- и водомаслозаправщики АТЗ-3-151 и ВМЗ-151, устанавливалось различное специальное и инженерное оборудование, в том числе 15-тонный колейный механический мост КММ длиной 7 м и секции тяжелого понтонного парка ТПП, позволявшего строить временные мосты длиной более 200 м, выдерживавшие нагрузку до 70 т, 7 ноября 1960 г. седельные тягачи на базе ЗИС-151 впервые прошли на параде с зенитными ракетными комплексами «Беркут».

Боевая машина БМ-24 на шасси ЗИС-151А, 6X6,1951 г.

Боевая машина БМД-20 на шасси ЗИС-151, 6X6,1952 г.

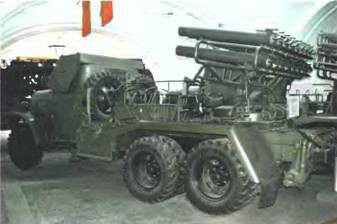

Боевая машина БМ-14-16 на шасси ЗИС-151, 6X6,1952 г.

Низкопрофильный грузовик ЗИС-128, 6X6,1953 г.

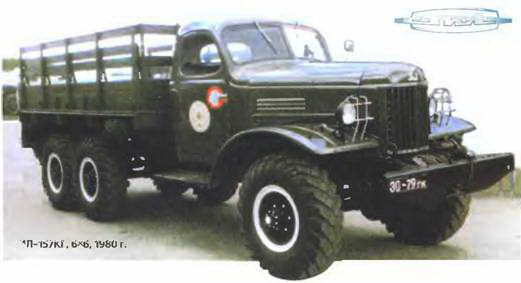

ЗИЛ-157КГ, 6X6,1980 г.

В конце 40-х гг. шасси ЗИС-151 сменило ленд-лизовские грузовики для установки «катюш» БМ-13Н и БМ-31-12 военного времени, но в 1951-52 гг. появились новые гвардейские минометы, спроектированные в СКБ завода «Компрессор». Наиболее совершенной оказалась боевая машина БМ-14-16 с короткими трубчатыми направляющими для запуска 16 снарядов калибра 140 мм, сменившая легендарную установку БМ-13.

Развитием прежней системы БМ-31-12 стали модели БМД-20 и БМ-24 с решетчатыми направляющими сотового типа, служившие для пуска 4 и 12 реактивных снарядов калибра 200 и 240 мм соответственно с дальностью поражения до 19 км. В конце 40-х гг. на агрегатах ЗИС-151 были разработаны бронетранспортер ЗИС-152 (БТР-152) 6x6 и полугусеничный вариант ЗИС-153, первые версии которого испытывались с движителями, выполненными в «немецком духе» – с шахматным расположением катков. В 50-е гг. ЗИС-151 стал основой армейской амфибии ЗИС-485 (6x6), известной в армии как БАВ (большой автомобиль водоплавающий), а также опытных низкопрофильных грузовиков «121В» и «128» с открытой кабиной и системой подкачки шин. До 1958 г. было изготовлено 194,6 тыс. машин серии ЗИС-151. 26 июня 1956 г. предприятие было переименовано в Завод имени И. А. Лихачева (ЗИЛ), и на следующий год на смену ЗИС-150 пришел 100-сильный грузовик ЗИЛ-164, а в 1958 г было освоено серийное производство более совершенного полноприводного автомобиля ЗИЛ-157 (6x6).

От предшественника ЗИС-151 он отличался форсированным до 104 л.с. двигателем, синхронизированной коробкой передач и системой регулирования давления воздуха во всех односкатных колесах с широкопрофильными шинами. В 1961 г. появился модернизированный 4,5-тонный ЗИЛ-157К со 109-сильным мотором и новыми узлами шасси.

Автомобили выпускались также как седельные тягачи «157В» и «157КВ». В 1978-89 гг. в производстве находились 5-тонный 115-сильный вариант «157КД» и тягач «157КДВ». Для армии предназначались «экранированные» грузовики «157Г/КГ» и шасси «157Е/КЕ» с двумя бензобаками. Автомобили 157-й серии унаследовали от ЗИС-151 все его военные профессии: использовались с различными надстройками, оборудованием и вооружением, перевозили дизельное и ракетное топливо, оснащались зенитными системами и буксировали ракетные комплексы.

ЗИЛ-157К с секцией понтонного парка ЛПП, 1962 г.

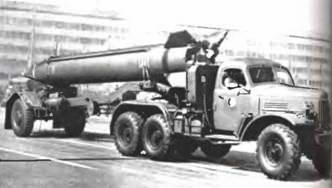

ЗИЛ-157КВ (6X6) с полуприцепом для перевозки ракет, 1965 г.

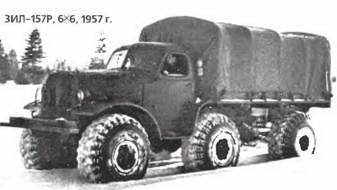

ЗИЛ-157Р, 6X6,1957 г.

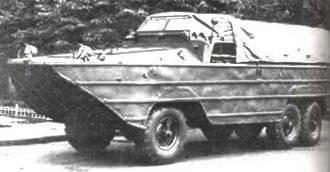

Амфибия ЗИЛ-485А (БАВ-А). 6X6,1960 г.

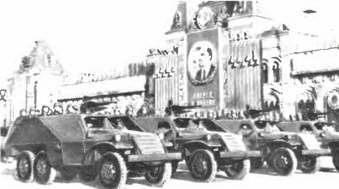

БТР-152 на шасси ЗИС-123, 6X6,1951 г.

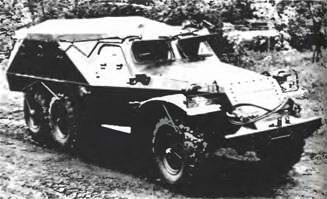

БТР-152В, 6X6,1955 г.

В 1957 г. на основе прототипа ЗИЛ-157 были построены опытные грузовик ЗИЛ-157Р и бронетранспортер Э152В с тремя равномерно разнесенными ведущими мостами, а в 1960 г. – амфибия ЗИЛ-153со 180-сильным двигателем V8 заднего расположения. Шасси 157-й серии послужили также базой бронемашин нового поколения БТР-152В1 и модернизированной амфибии ЗИЛ-485А (БАВ-А). В общей сложности за 31 год машин серии ЗИЛ-157 было построено 797934 экземпляра.

В 1950 г на Днепропетровском автозаводе (ДАЗ) под руководством В. А. Грачева по образцу американской амфибии DUKW-353 были построены прототипы плавающего 2,5-тонного автомобиля ДАЗ-485 (6x6) с лонжеронной рамой и агрегатами от грузовиков ЗИС-151 и ГАЗ-63 Он впервые получил систему регулирования давления в шинах с внешним подводом воздуха. На шоссе машина развивала скорость 73 км/ч, на плаву при помощи трехлопастного винта – до 11 км/ч. В июле 1952 г. под индексом ЗИС-485 выпуск амфибии начался в Москве, а с внедрением нового грузовика ЗИЛ-157 появился модернизированный вариант ЗИЛ-485А с системой внутреннего подвода воздуха к шинам. В 1960-62 гг. сборкой машины ЗИЛ-485А занимался Брянский автозавод (БАЗ).

В послевоенное время одной из важнейших задач завода стали разработка и выпуск тяжелого полноприводного бронетранспортера. Разработка «проекта 140» или ЗИС-152 (6x6) началась в ноябре 1946 г., прототип появился в мае 1947 г., а 24 марта 1950 г. машину приняли на вооружение под индексом БТР-152.

Ее базой являлось укороченное шасси ЗИС-123 со всеми односкатными колесами и основными агрегатами от модели ЗИС-151 с форсированным до 110 л.с. двигателем. Открытый несущий корпус на 17 солдат снабжался станковым пулеметом калибра 7,62 мм и Л диостанцией. БТР-152 массой 8,6 т, развивавший скорость до 80 км/ч, стал основной боевой единицей мотострелковых поя разделений СССР и братских стран. Летом 1954 г. на БТР-152В появилась система регулирования давления воздуха в шинзх с наружными трубопроводами, а выпускавшийся в 1959-62 J вариант «152В1», выполненные на агрегатах ЗИЛ-157, получил встроенную в ступицы колес систему подвода воздуха. Бронемашины серии «152» комплектовались разным вооружением и корпусами различного назна-j чения и вместимости.

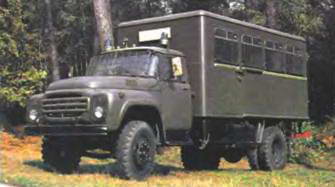

ЗИЛ-130-76 со спецкузовом СХЛ-740,1986 г.

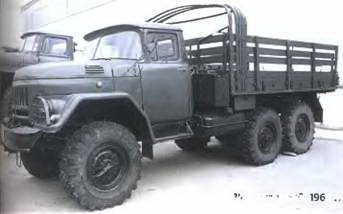

ЗИЛ-131А, 6X6,1966 г.

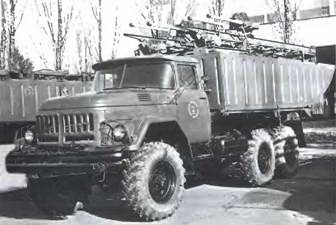

Секция мостостроительного парка KMC на шасси ЗИЛ-131А

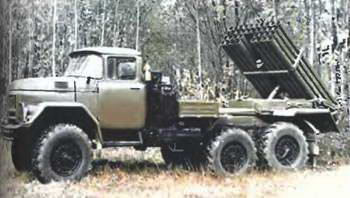

Система залпового огня 9П138 «Град-1» на шасси ЗИЛ-131А, 1974 г.

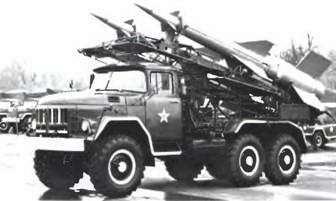

Заряжающая машина ПР-14М на шасси ЗИЛ-131,1967 г.

В 1964 г началось серийное производство 5-тонного грузовика ЗИЛ-130, на котором появился верхнеклапанный карбюраторный двигатель V8 (5969 см', 150 л.с). В армии он применялся в основном на общих транспортных операциях, а также служил базой для зенитных ракетных комплексов «Джигит», прожекторных систем береговой обороны ВМС и 18-местных фургонов польского завода специальных автомобилей СХЛ (SHL) для доставки внутренних войск.

В декабре 1966 г. с использованием агрегатов ЗИЛ-130 началось изготовление 3,5 тонного армейского грузовика ЗИЛ-131 (6x6) и ЗИЛ-131А с лебедкой. Их главными техническими отличиями от 157-й серии стали более простая трансмиссия с проходным средним мостом, гидроусилитель рулевого механизма, экранированное и герметизированное электрооборудование. ЗИЛ-131 развивал скорость 80 км/ч, преодолевал подъем в 30° и 1,4-метровый брод.

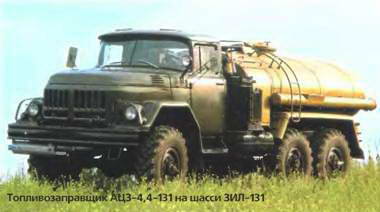

В 1986 г. его сменил ЗИЛ-131Н грузоподъемностью 3,75 т на всех видах дорог. Их шасси использовались для установки ку зовов-фургонов КУНГ (кузов универсальный нормальных габаритов) серии К-131 для радиостанций, мастерских, лабораторий и полевых кухонь, обогреваемых хлебных фургонов АФХО, топливо-, масло-, водозаправщиков АЦЗ-4,4-131, АТЗ-4-131 и МЗ-131, комплекта мостостроительных средств KMC, реактивной системы залпового огня БМ-14-16 и опытной 36-зарядной 122-мм установки 9П138 «Град-1» (1974 г.), транс-портно-заряжающих машин ПР-14М и ПР-14МА зенитноракетного комплекса В-600П, минных заградителей УМЗ и различного военного оборудования. Опытный вариант «131П» снабжался оборудованием для самоокапывания. В середине 70-х гг. на базе седельного тягача ЗИЛ-131В был построен активный автопоезд 10x10, состоявший из тягача ЗИЛ-137 и бортового полуприцепа «137А» с гидроприводом обоих мостов. В армии испытывался вариант с низкорамным полуприцепом «137Б». До перевода в 1990 г. сборки грузовиков ЗИЛ-131 на Уральский автомоторный завод (УАМЗ) в Москве их изготовили 998,4 тыс единиц

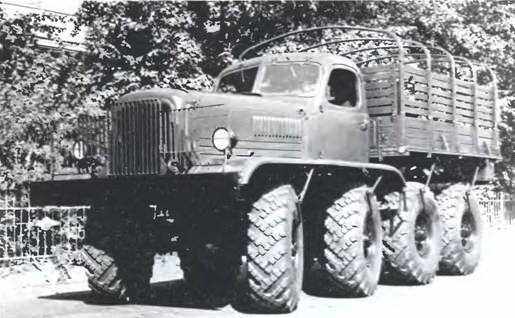

ЗИС-Э134, 8X8f 1955 г.

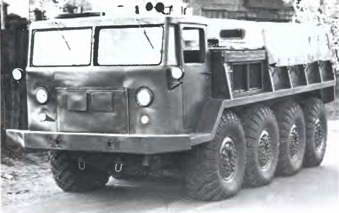

ЗИЛ-134 (АТК-6), 8X8,1957 г.

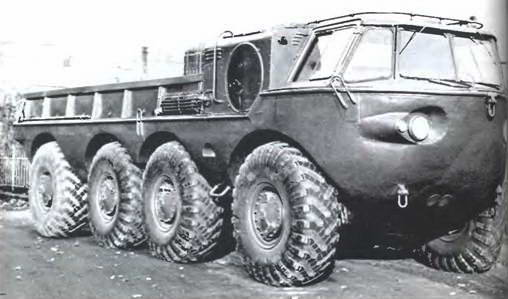

Амфибия ЗИЛ-135Б, 8X8,1958 г.

Особую страницу истории автозавода составляет 25-лет ний период разработки полноприводных автомобилей высокой проходимости, которые долгое время были секретными и представляли собой наиболее передовые достижения со ветского автомобилестроения. Начало было положено 25 июня 1954 г., когда по инициативе маршала Г. К. Жукова Совет Министров СССР принял постановление о создании на всех основных автомобильных и тракторных заводах СССР специальных конструкторских бюро (СКВ) для проектирования военной техники. На ЗИСе такое бюро возглавил известный конструктор Виталий Андреевич Грачев, работавший ранее на Горьковском и Днепропетровском автозаводах. Главной задачей СКВ стала разработка принципиально нового семейства средних тягачей и шасси, способных доставлять ракетное оружие практически в любых дорожных и климатических условиях. Первый экспериментальный образец 5-тонного ка-потного артиллерийского тягача ЗИС-Э134 (8x8) с мотором ЗИС-120ВК (5,55 л, 130 л.с), построенный летом 1955 г., внешне напоминал грузовик ЗИС-151, поставленный на четыре равномерно разнесенных ведущих моста с системой регулирования давления воздуха в широкопрофильных шинах.

На нем впервые использовались гидротрансформатор в блоке с обычной 5-ступенчатой коробкой от ЗИС-150 и гидроусилитель рула вого управления. Весной следующего года под тем же индексов появился плавающий вариант с самоблокирующимися диференциалами и водометным движителем. В январе 1957 ц был создан бескапотный артиллерийский тягач ЗИЛ-13| (АТК-б) с 240-сильным карбюраторным двигателем V12, гидромеханической 3-ступенчатой коробкой передач и независимой рычажно-торсионной подвеской всех колес. Вторым на правлением работы СКВ стало создание машин с колесной формулой 6x6 с равномерно разнесенными мостами, передними и задними управляемыми колесами. Первым среди них в 1956 г. стал третий макетный образец ЗИЛ-Э134, вслед за которым появились грузовик ЗИЛ-157Р и плавающий 145-сильный вариант ЗИЛ-11 (6x6), оснащенный средним мостом с общим дифференциалом, от которого крутящий момент подавался на передние и задние колеса собственными бортовыми передачами.

Именно эта 3-осная машин ознаменовала завершение первого поискового периода деятельности СКВ, когда В. А. Грачев принял решение о разработке тяжелого семейства ЗИЛ-135 (8x8) с бортовой трансмиссией и двумя силовыми агрегатами. Крутящий момент от каждого из них через собственную коробку передач и одноступенчатую раздаточную система карданных валов подавался на четыре бортовых конических редуктора, а затем на шестеренчатые редукторы колес каждого борта.

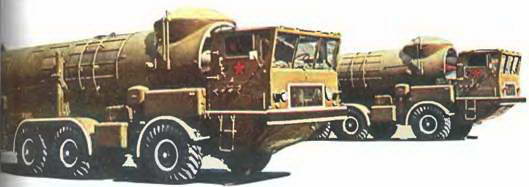

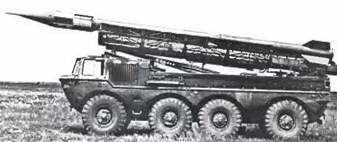

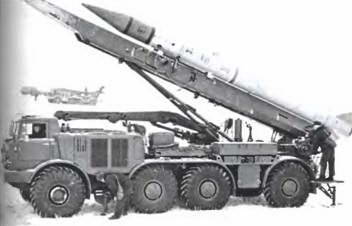

ЗИЛ-135Б с ракетным комплексом 2Кб «Луна», 8X8,1959 г.

Пусковая установка крылатых ракет комплекса 2П30 на шасси ЗИЛ-135К, 8X8,1961 г.

Ракетный комплекс 9К52 «Луна-М» на шасси ЗИЛ-135Л, 1961 г.

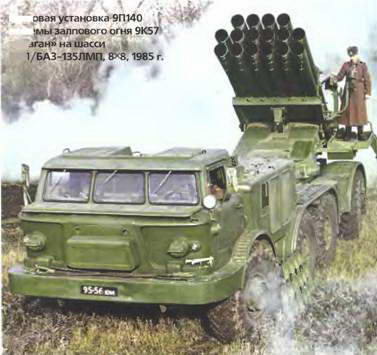

Пусковая установка 9П140 системы залпового огня 9К57 «Ураган» на шасси ЗИЛ/БАЗ-135ЛМП, 8X8,1985 г.

Это позволило упростить конструкцию, отказавшись от дифференциалов и устройств их блокировки, увеличить дорожный просвет, а возможность продолжения движения при выходе из строя привода одного из бортов обеспечивала высокую живучесть в боевых условиях. Более того, Грачев предложил новую компоновку шасси с двумя сближенными средними мостами При этом управляемыми были колеса переднего и заднего мостов, поворачивавшиеся в противоположные стороны. Первым в октябре 1958 г. построили плавающий бортовой вариант «135Б» с округлым цельнометаллическим корпусом, оснащенный двумя 6-цилиндровыми моторами ЗИЛ-123Ф мощностью по 110 л.с, двумя автоматическими коробками передач и лишенный упругих элементов подвески.

В мае 1959 г. на таком шасси впервые была смонтирована пусковая установка 2П21 тактического ракетного комплекса 2К6 «Луна». Его развитием весной 1960 г. явилось многоцелевое 9-тонное шасси ЗИЛ-135Е с вынесенной в передний свес рамы 4-местной стеклопластиковой кабиной, за которой параллельно устанавливались два карбюраторных двигателя ЗИЛ 375Я V8 (6962 см\ 180 л.с), работавшие с двумя гидромеханическими 3-сту-пенчатыми коробками передач и дополнительными 2-ступенчатыми редукторами. Недостатком машины было продольное раскачивание (галопирование) при движении на скорости 20-25 км/ч. Уже в мае 1960 г. появилось новое шасси ЗИЛ-135К с 4-местной кабиной с обратным наклоном лобовых стекол и базой между крайними колесами 7,6 м, на котором смонтировали пусковую установку 2П30 с 11-метровым контейнером для крылатых ракет П-5. В таком виде новый советский ракетоносец впервые появился на Красной площади во время праздничного парада 7 ноября 1961 г., вызвав замешательство в среде западных наблюдателей. В 1961 г. его производство передали на Брянский автозавод. Одновременно в СКБ ЗИЛ было создано длиннобазное шасси ЗИЛ-135М с 5-местной стеклопластиковой кабиной, на котором базировалась 9-метровая контейнерная пусковая система СПУ-35 с ракетой П-35Б мощного берегового ракетного комплекса «Редут».

В апреле 1961 г. под руководством В. А. Грачева было доработано укороченное 9-тонное шасси «135Е», получившее обозначение «135Л». Оно оснащалось независимой рычажно-торсионной подвеской передних и задних колес, позволившей избавиться от галопирования. На нем впервые был смонтирован тактический ракетный комплекс 9К52 «Луна-М», который 27 декабря 1961 г. произвел свой первый пуск. При организации серийного производства этой машины сложную гидромеханическую трансмиссию заменили двумя механическими 5-ступенчатыми коробками передач ЯМЗ и ее индекс изменился на «135ЛМ». Это шасси стало базой пусковой установки 9П113 ракетного комплекса 9К52 «Луна-М» и оборудования транспортно-заряжающей машины 9Т29 для его обслуживания, принятых на вооружение в 1964 г. С декабря того же года в Брянске выпускался ЗИЛ-135ЛМ, ставший одним из основных носителей советского ракетного оружия, тяжелых систем залпового огня и специального оборудования. В1972 г. на этом шасси с базой 6,3 м были смонтированы самоходная установка 9П140 с мощной системой залпового огня 9К57 «Ураган» и заряжающая машина 9Т452.

Амфибия ЗИЛ-135П, 8X8,1965 г.

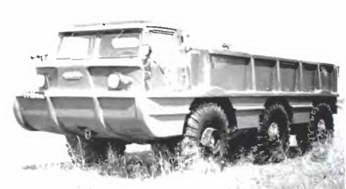

ЗИЛ-132А, 6X6,1969 г.

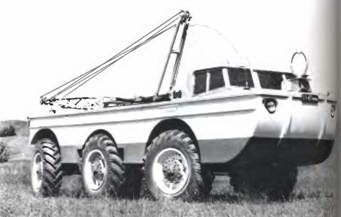

Поисково-спасательная амфибия ЗИЛ ПЭУ-1, 6X6,1966 г.

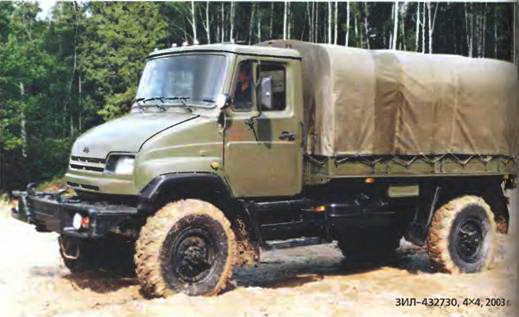

ЗИЛ-432730, 4X4, 2003 г.

Автомобиль ЗИЛ-135ЛМ полной массой более 20 т развивал скорость 65 км/ч, имел запас хода 520 км, преодолевал 30-градусный подъем и брод глубиной 1,1 м. В конце 70-х гг. ему на смену пришел модернизированный вариант «135ЛМП». Последними разработками завода в этой области в 1965 г. стали 6-тонная амфибия «135П» (8x8) со стеклопластиковым корпусом длиной около 14 м, развивавшая на плаву скорость 16,4 км/ч, и вездеход «135Э» с двумя бензиновыми моторами V8 мощностью по 210 л.с, электрической трансмиссией и мотор-колесами.

К середине 60-х гг. СКВ Грачева переключилось на создание новых типов вездеходной техники с нетрадиционными видами движителей, а в марте 1965 г. по заказу ВВС СССР приступило к разработке специальной авиатранспортабельной плавающей поисково-эвакуационной установки ПЭУ (6x6) для оперативного обнаружения и перевозки возвращаемых космических аппаратов, спасения и доставки их экипажей. Первая многоцелевая 3-тонная машина ПЭУ-1 была представлена летом 1966 г. и через два года стала поступать в поисково-спасательные подразделения ВВС страны. Амфибия, унифицированная по агрегатам с ЗИЛ-135Л, снабжалась тремя равномерно разнесенными мостами, одним 180-сильным мотором ЗИЛ-375, автоматической коробкой передач, бортовой трансмиссией и кузовом из стеклопластика на алюминиевой раме. В 70-е гг. за ней последовали 8-местный пассажирский вариант ПЭУ-1М и грузовой ПЭУ-1 Б с более мощным краном.

До 1979 г. их сделали 22 экземпляра. Единственным автомобилем военного назначения, унифицированным с семейством ПЭУ, в 1969 г. стал 4-тонный грузовик ЗИЛ-132А (6x6) со стальной рамой, механической коробкой передач и кабиной от ЗИЛ-135ЛМ, оставшийся в опытном экземпляре. В 1975 г. развитием серии ПЭУ стали опытные поисково-спасательные машины комплекса «490», включавшего 3,5-тонный грузовой вариант ЗИЛ-4906 и пассажирский «49061» (6х6), оснащенные 150-сильными двигателями ЗИЛ-130 и развивавшие скорость по шоссе 75 км/ч, на плаву – 8 км/ч. Во второй половине 80-х гг. они были модернизированы и составили новое поколение поисково-спасательной техники двойного назначения «Синяя птица».

Следующий этап создания военных автомобилей ЗИЛ начался лишь в 90-е гг., когда некогда мощное производственное объединение «МосавтоЗИЛ» (ПО ЗИЛ), приватизированное в 1992 г. и переименованное в Акционерное Московское Общество «Завод имени И. А. Лихачева» (АМО ЗИЛ), в условиях экономических реформ, рыночных отношений и полного отсутствия военных заказов вынуждено было срочно пересматривать всю свою политику. Бывшее СКБ Грачева преобразовали в Отдел главного конструктора по спецтехнике (ОГК СТ), а выпуск се мейства «Синяя птица» перешел в ведение ОАО «Вездеход ГВА».

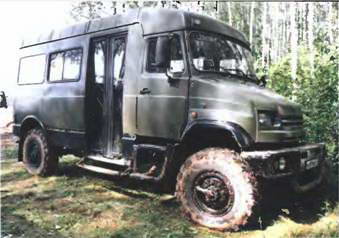

Армейский автобус ЗИЛ-47874А, 4х4, 2002 г.

ЗИЛ-433410, 6X6,1991 г.

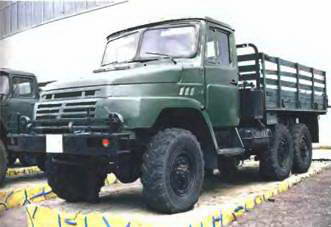

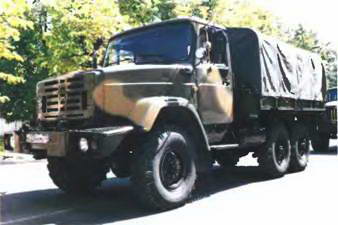

ЗИЛ-433420, 6X6, 2003 г.

ЗИЛ-133Г40, 6X4,1999 г.

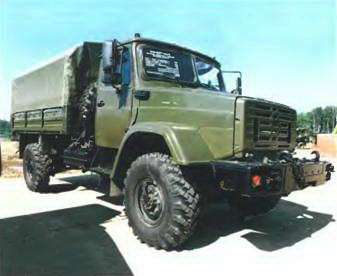

ЗИЛ-4327А1 «Калам», 4X4, 2004 г.

В 1995 г. в ОГК СТ был разработан и передан для производства на Правдинский завод радиорелейной аппаратуры многоцелевой сухопутный дизельный вездеход ЗИЛ-4972 (6x6) с бортовой трансмиссией, независимой подвеской, передними и задними парами управляемых колес. Главным же результатом работы ЗИЛа в 90-е гг. стал развозной грузовик ЗИЛ-5301 «Бычок» с дизельными двигателем ММЗ Д-245 и синхронизированной 5-ступенчатой коробкой передач. В конце 1996 г. с использованием его силового агрегата и кабины, а также трансмиссии от ЗИЛ-131 началось мелкосерийное изготовление бортовых машин ЗИЛ-432720/30 (4x4) двойного назначения грузоподъемностью 2,3~2,4 т и серии многоцелевых шасси «432722/32». В начале 90-х гг. для замены армейской гаммы ЗИЛ-131 завод разработал 3,75-тонный грузовик ЗИЛ-433410 (6х6) со 170-сильным многотопливным дизелем ЗИЛ-6451 V8 и оригинальной обтекаемой передней облицовкой.

С 1994 г. он выпускался в бортовом варианте «433420» и как 4,5-тонное шасси «433422» с традиционной прямоугольной облицовкой. Танкоремонтная мастерская на этом шасси вместе с танками Т-90 поставлялась в вооруженные силы Индии. Для нужд Российской армии АМО ЗИЛ предлагало серийные фургоны «5301СС», 6-тонные грузовики «4331» (4x2) и 10-тонные «133Г40» (6x4).

Новыми разработками являются опытный автомобиль «390610» (4x4) со всеми управляемыми колесами, 15-местный армейский автобус «47874А» (4x4) и активный 10-тонный автопоезд 10x10 с тягачом «443114» (6Х6) и 2-осным полуприцепом В 2002 г. на заводе началась сборка грузовиков «433440» (6x6) с карбюраторным двигателем ЗИЛ-508.10 и новой кабиной. В начале нового века АМО ЗИЛ приступил к разработке тактического семейства «Калам» с дизелями ЯМЗ мощностью 170-240 л.с. и независимой рычажно-торсионной подвеской всех колес. В 2004 г. были представлены первые опытные образцы перспективных машин – 2,5-тонный «4327А1» (4x4) и 5-тонный «4334А1» (6x6).
