ТЯЖЕЛЫЙ СТРЕСС КОТА МАРТЫНА

Миг-27: Страницы биографии

Владимир Ильин

МиГ-23Б

В Липецке у меня жил кот по имени Мартын - пушистое ленивое и очень симпатичное создание благородных персидских кровей. Летом все свободное от сна и поглощения жареной рыбы и вареных раков время он проводил на балконе, наблюдая с седьмого этажа за насыщенной событиями жизнью двора. Заходящие на посадку прямо над домом, самолеты его мало беспокоили: заслышав легкий свист работавших на малом газу турбин, он лишь довольно щурился. Но однажды его состояние блаженства было беспощадно и грубо нарушено: поднявшаяся по тревоге пара Ми Г-27 выскочила, как чертик из коробочки, из-за крыш ближайших домов, неистово гремя тур-биналш, прошалаеь над балконом и стремительно растворилась в утреннем небе, оставив за собой лишь гвалт обезумевших ворон и испуганный лай собак. Мартын пережил тяжелый стресс, более глубокий, чем явление работающего пылесоса.

Вскоре кошмарвабылся, однако МиГ-27 напомнил о себе через несколько месяцев самым неожиданным образом: друзья-моделисты Валентин Копылов и Володя Гуденко подарили мне на день рождения модель МиГа. Великолепная игрушка из дерева и пластика имела все атрибуты настоящего истребителя-бомбардировщика- поворотное крыло, действующую мсханизагаоо, складываюиашеяподфюзеляж-ный гребень и дажЪ открываемую крышку фонаря. Естественно, я показал подарок Мартыну. Самолет в гюсадочной конфигурагиш не произвел на зверя ни малейшего впечатления, он лишь лениво моргнул: мол, видали мы таких… Од›ш-ко когда я, без всякой задней мысли, переложил крыло на лшк-симальный угол стреловидности и откинул гребень, реак-цияпоследовала мгновенно. Узнав своего давнего «врага»,кот взвыл мерзким голосол‹и метнулся под диван.

Сначала я справедливо отнес «успех» демонстрации на счет высокого качества модели, однако потом все же решил провести биопсихологический эксперимент. Взяв у Валентина «на прокат»модели МиГ-21 и Су-17, я гюдразными ракурсами крутил их перед носом Мартына, однако умное животное оставалось совершенно равнодушным. Но стоило мне вновь показать ему МиГ-27 со сложенным крылом, как кот. тут же позорно бежал.

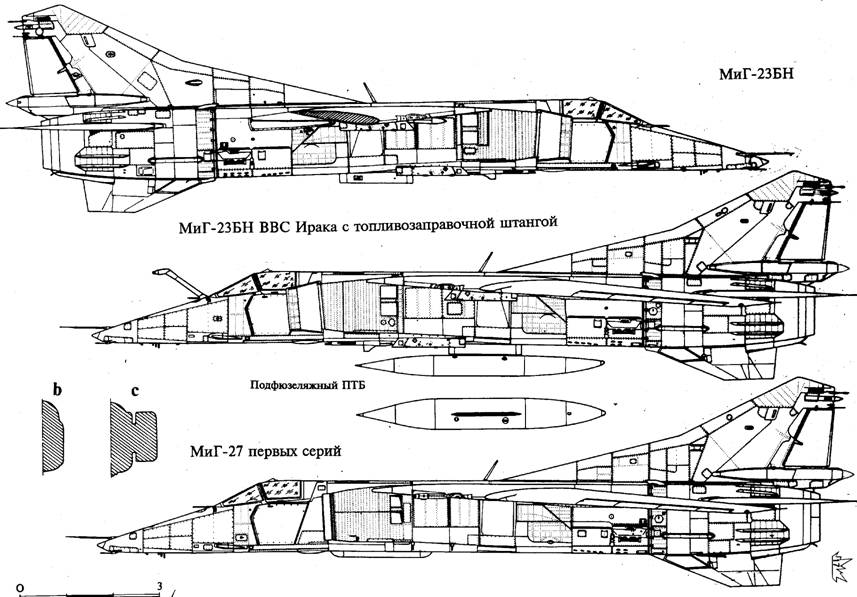

МиГ-23БН

Ив самом деле, хищный образ истребителя-бомбардировщика МиГ-27, стремительно мчащегося над землей, незабываем! И он вселял ужас не только в трепетные души липецких котов. Известно, что после того, как южно-африканские войска в конце 1980 годов под ударами кубинцев вынуждены были оставить один из населенных пунктов юга Анголы, на стене полуразрушенного здания была обнаружена красноречивая надпись, сделанная «бурами»: «Эти МиГи ударили нас в самое сердце!» Похвала достойного противника - лучшая оценка труда создателей оружия!

Потребность в новой легкой ударной машине для советских ВВС возникла во второй половине 1960 годов, когда военное и политическое руководство страны вынуждено было сделать вывод о том, что, помимо всеобщей ракетно-ядерной войны с США, СССР угрожают и локальные конфликты с применением обычного оружия. Кроме того, по изменившимся взглядам, «большая» война в Европе могла протекать и без использования атомных бомб. Однако, как оказалось, в составе фронтовой авиации отсутствует ударный самолет, соответствующий новым требованиям. Последние штурмовики Ил-ЮМ «тихо скончались», на аэродромных свалках где-то в конце 1950-х, реактивный Ил-40, появившийся в 1953 г., несмотря на неоднократные попытки «продвинуть» его в серию, так и остался в опытных экземплярах.

В 1960-х годах пришедшая на смену штурмовой истре-бительно-бомбардировочная авиация оснащалась самолетами МиГ-17 и Су-7Б. Их вооружение составляли две-четыре бомбы массой от 100 до 500 кг или столько же блоков НАР калибром 55 мм, а также пушки. Слабость вооружения этих самолетов усугублялась недостаточным обзором вперед-вниз: большая скорость полета не оставляла летчику времени на поиск и опознавание наземной цели. На истребителях-бомбардировщиках фактически отсутствовало бронирование, у Су-7Б явно неудовлетворительными являлись и взлетно-посадочные характеристики, огромная посадочная скорость препятствовала использованию этого самолета с полевых аэродромов. Между тем опыт войн во Вьетнаме, Индостане и Ближнем Востоке свидетельствовал о том, что ВВС нуждается, в первую очередь, в сравнительно легком ударном самолете, способном действовать над линией соприкосновения наземных войск, бороться с танками и другими мобильными целями, наносить удары в ближнем тылу противника, поражать его коммуникации, изолируя поле боя от подхода неприятельских резервов. Такой самолет должен был нести большое число свободнопадавших бомб относительно малого калибра (ведь для того, чтобы уничтожить вражеский танк или автомобиль вовсе не обязательна «пятисотка», вполне хватит и боеприпаса калибром 50-100 кг). Новому истребителю-бомбардировщику требовался улучшенный обзор вперед-вниз, позволяющий летчику самостоятельно обнаруживать малоразмерные наземные цели. Кроме того, самолет должен был нести перспективное оборудование и вооружение, в частности - прицельно-навигационную систему, лазерный дальномер и управляемые ракеты класса воздух - поверхность.

В США в ходе войны во Вьетнаме также столкнулись с проблемой тактического ударного самолета. Основной истребитель-бомбардировщик ВВС США - Рипаблик F-105 «Тандерчиф» - имел все недостатки, присущие Су-7Б, при еще большей технической сложности и стоимости; оптимизированный для нанесения ядерных ударов со сложных видов маневра, он оказался малопригодным для поражения точечных целей, а низкая боевая живучесть привела к огромным потерям самолетов этого типа от огня малокалиберной зенитной артиллерии и пулеметов вьетнамцев. Уже в ходе войны для ВВС США был создан самолет непосредственной поддержки Цессна А-37 «Драгонфлай» (переделка учебно-тренировочного самолета Т-37), оптимизированный для условий Вьетнама.

Однако он воспринимался как временная мера. Обобщив опыт локальных войн последнего времени, американцы пришли к выводу, что им требуется дозвуковой, хорошо бронированный самолет, основным вооружением которого является пушка большой мощности калибром не менее 30 мм. Именно такой калибр оказался наиболее эффективным для действий по наземным легкобронированным целям, начавшим играть все большую роль на поле боя: тяжелые снаряды орудий DEFA, установленных на израильских «Мистэрах» и «Миражах», пробивали тонкую броню египетских и сирийских ПТ-76, БТР-152 и БТР-60, дырявили и поджигали внешние топливные баки средних танков, выводили из строя танковые оптические приборы и другое уязвимое оборудование.

Не менее успешно применяли свои «колотушки» - тридцатимиллиметровки НР-30 - индийские Су-7Б, действовавшие против пакистанских механизированных войск.

МиГ-23БН

Не лишне вспомнить, что инициатива вооружения штурмовиков авиационными пушками увеличенного калибра с бронебойными снарядами, имеющими высокую начальную скорость, принадлежат нашим конструкторам: еще в 1930-х гг. в СССР была создана длинноствольная авиационная пушка Таубина калибром 23 мм, в годы войны самолёты Ил-2 вооружались орудиями калибра 37 мм, создавались специальные противотанковые авиационные снаряды с металлокерамическим сердечником повышенной бронепробиваемости. Однако после «разгрома» советской авиации, учиненного И. С. Хрущевым, многие отечественные приоритеты были утеряны.

Для нового американского штурмовика А-Х (по этой программе были построены опытные самолеты YA-9 и YA-10) в соответствии с заданием ВВС США создана сверхмощная противотанковая авиационная пушка GAU-8A «Эвенджер» (30 мм). Ее размеры и вес получились поистине гигантскими: многие авиационные издания мира обошла фотография GAU-8A на фоне легкового автомобиля «Фольксваген», где маленький «Жук» выглядел еще-невзрачней рядом с американской «царь-пушкой». GAU-8A с трудом вписалась в носовую часть штурмовика, но ее создатели достигли своей цели: ВВС США получили в свое распоряжение мощное противотанковое средство.

Еще одним тактическим ударным самолетом нового поколения в ВВС США стал дозвуковой истребитель-бомбардировщик Воут A-7D «Корсар»2, совершивший полет в 1968 году. Он являлся «сухопутной» версией палубного штурмовика А-7А, созданного в 1965 году путем модернизации палубного истребителя F-8 «Крусейдер».

A-7D предназначался для укомплектования частей национальной гвардии и оснащался TPДД Аллисон TF41-A-1, выпускаемым в США по английской лицензии. В отличие от сверхзвукового «Крусейдера», истребитель-бомбардировщик имел дозвуковую скорость, по мнению американцев, вполне достаточную для машины данного класса (в дальнейшем ВВС США все же пересмотрели это мнение, предприняв в конце 1980 годов попытку создать сверхзвуковой вариант «Корсара»2). Остекление кабины A-7D обеспечивало отличный обзор (что вообще характерно для палубных самолетов). На нем было установлено довольно мощное бронирование. Пушечное вооружение, состоящее на F-8 из четырех 20-мм пушек, заменили на шестиствольную пушку М61А-1 того же калибра, обеспечивающую возможность ведения «шквального» огня со скорострельностью 6000 выстрелов в минуту.

В советской авиации на роль самолета непосредственной поддержки первоначально предназначался «фронтовой перехватчик» МиГ-23, несмотря на свое название, создававшийся, фактически, как многоцелевой самолет. Однако вскоре стало ясно, что использование этой машины в качестве низковысотного истребителя-бомбардировщика не может удовлетворить требования военных, нуждающихся в специализированном самолете с другим оборудованием, вооружением и улучшенным обзором для летчика.

ОКБ А. Н. Микояна и раньше занималось созданием тактических ударных самолетов. Не лишне вспомнить, что еще в 1939-40 гг. там велись работы над одноместными бронированными штурмовиками ПБШ-1 (моноплан) и ПБШ-2 (биплан), оснащенными двигателями АМ-38 (1x1600 л. с) и двумя пушками Таубина калибра 23 мм. В 1950-х годах был построен самолет МиГ-15бис ИШ - истребитель-штурмовик с двумя пилонами для для подвески НАР, в конце 1950-х - начале 1960-х гг. многие фронтовые истребители МиГ-15бис и МиГ-17 были переклассифицированы в истребители-бомбардировщики.

Таким образом, включение «микояновцев» в работы по легким ударным самолетам нового поколения явилось делом вполне естественным. В конце 1960-х гг. в ОКБ исследовалось несколько проектов такой машины.

Серийные истребители-бомбардировщики МиГ-27

Рассматривался, в частности, штурмовик на базе истребителя МиГ-21 с усиленным бомбовым и ракетным вооружением, поворотными в вертикальной плоскости 23 мм пушками, новой сплющенной, «крокодилообразной» носовой частью фюзеляжа, обеспечивающей хороший обзор вперед-вниз, и боковыми воздухозаборниками (к 1969 г. в ОКБ был построен натурный макет этого самолета).

Прорабатывался и более экзотический тип самолета-штурмовика, выполненный по схеме «бесхвостка», с крылом оживальной формы (как на «Аналоге» - экспериментальном МиГ-21 И, построенном в рамках программы сверхзвукового лайнера Ту-144), двумя двигателями в хвостовой части фюзеляжа, мощным бронированием и большим числом узлов внешней подвески. Эта машина внешне напоминала американский опытный истребитель-бомбардировщик Дженерал Дайнэмикс F-16XL, созданный значительно позже, в 1982 г.

Однако схема легкого боевого самолета с оживальным крылом не нашла поддержки в ЦАГИ, да и сам А. И. Микоян более склонялся к крылу изменяемой геометрии. Кроме того, разработка самолета принципиально новой конструкции требовала больших финансовых затрат. В этих условиях более предпочтительным был признан предложенный в 1969 г. проект легкого ударного самолета на базе массового истребителя МиГ-23.

Новый самолет «32-24», первоначально классифицированный как «легкий штурмовик», в дальнейшем получил обозначение истребитель-бомбардировщик МиГ-23Б. 20 августа 1970 г. эта машина, выкрашенная, как и серийные МиГ-23С, в светло-серый цвет, впервые поднялась в воздух. Ее пилотировал летчик-испытатель П. М. Остапенко.

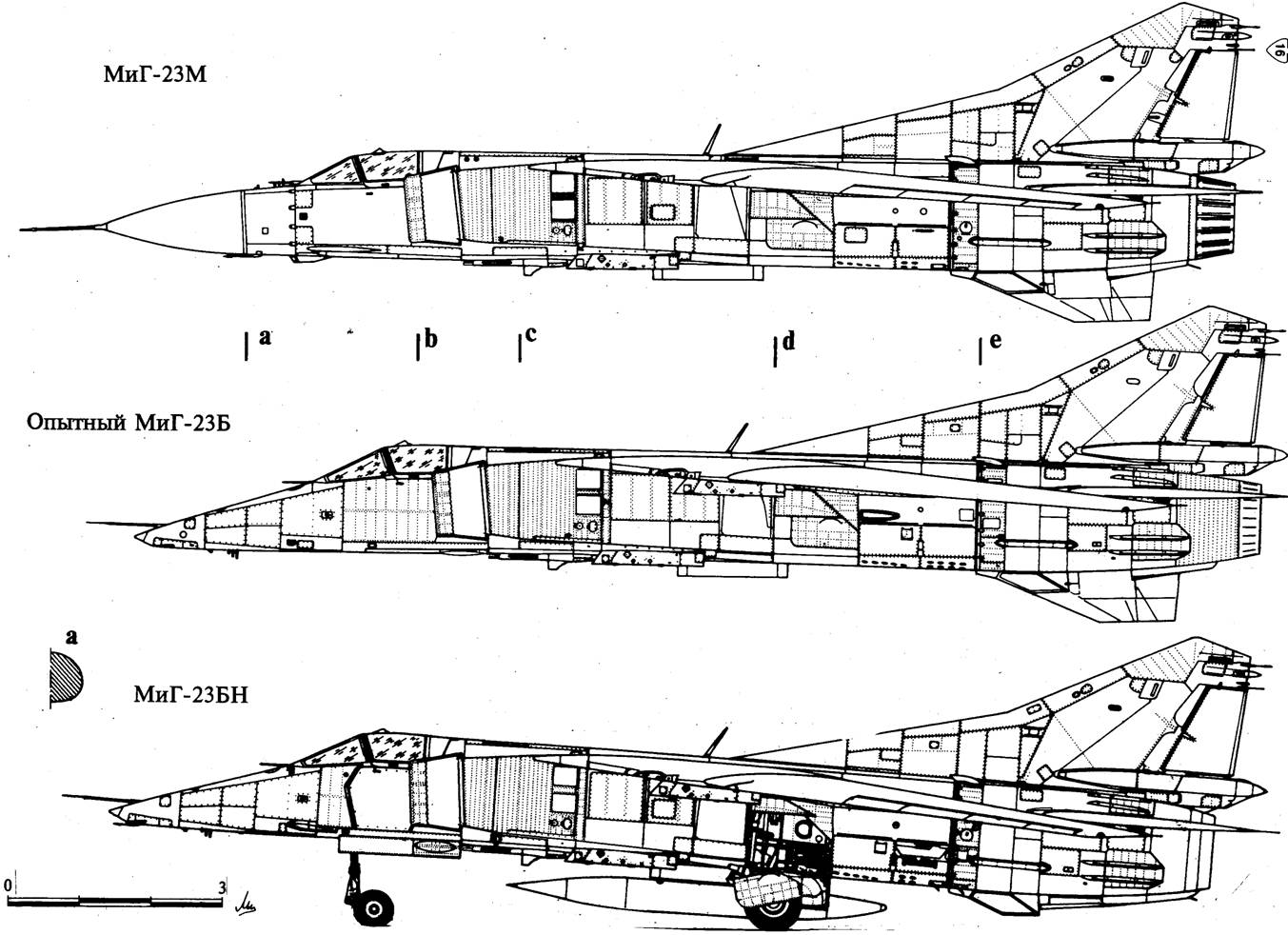

МиГ-23Б был в целом аналогичен истребителю МиГ-23С, однако носовая часть самолета имела совершенно иную конструкцию: бортовая РЛС отсутствовала, что позволило значительно улучшить обзор из кабины летчика, на самом «кончике носа» имелось оптическое окно для лазерного дальномера (за «хищное выражение лица» самолет быстро был окрещен «Крокодилом Геной», впрочем, имело хождение и другое название - «Утконос»).

МиГ-23Б предназначался, в первую очередь, для нанесения ударов по неподвижным и подвижным наземным целям в тылу противника в светлое время суток, а также для штурмовых действий с использованием пушки и неуправляемых ракет. Самолет мог вести и маневренный воздушный бой с использованием пушки. Однако управляемое оружие класса воздух-воздух отсутствовало.

МиГ-23Б был снабжен лазерной системой «Фон», прицельной системой «Сокол-23С», оптимизированной для действий по наземным целям с малых высот (основу системы составлял оптический прицел С-17ВГ-1) и навигационной системой КН-23 с доплеровской РЛС и аналоговым вычислителем, способной «запоминать» координаты трех пунктов поворота маршрута (ППМ) и четырех аэродромов, на которые самолет мог бы совершить посадку после выполнения боевой задачи. Самолет оснащался системой автоматизированного управления САУ-23Б и радиовысотомером РВ-5Р.

Впервые после 12-летнего перерыва на машине ОКБ А. И. Микояна был установлен двигатель, разработанный под руководством А. М. Люльки - АЛ-21Ф (8900 кгс). На серийных самолетах установили модернизированный двигатель АЛ-31Ф-3 (изделие «89») с увеличенной тягой (11200 кгс на форсажном режиме и 8000 кгс - без форсажа) в компоновке «Б» - т. е. оптимизированной для истребителя-бомбардировщика МиГ-23 Б (АЛ-21Ф-3 в компоновке «Т» предназначался для бомбардировщика Су-24, а в компоновке «С» - для истребителя-бомбардировщика Су-17М). Новый вариант двигателя отличался наличием дополнительной («нулевой») ступени компрессора и увеличенным диаметром входа

В отличие от истребителя МиГ-23С, ударный самолет получил накладное бронирование, устанавливаемое с внешней стороны кабины летчика. Внутренний запас топлива увеличился до 5400 л за счет дополнительного бака № 1 А, размещенного под поликом закабинного отсека. Максимальная взлетная масса возросла до 20 т. Это, а также необходимость обеспечить возможность эксплуатации с грунтовых ВПП, заставили конструкторов увеличить размер колес - ширина пневматиков носовой стойки была увеличена с 125 до 140 мм, а основных стоек - с 270 до 360 мм. Чтобы вписать в фюзеляж самолета колесо увеличенного размера, створка ниши основного шасси получила небольшую выпуклость. Одновременно давление в шинах основного шасси снизили с 12,5 кГс/см2 до 11 кГс/см2, что улучшало проходимость (самолет получил способность базироваться на аэродромах второго класса, а также на грунтовых ВПП).

Бомбовое вооружение МиГ-23 Б общей массой до 3000 кг, впервые на отечественных серийных самолетах, размещенное на многозамковых балочных держателях, могло включать до 18 бомб калибра 50-100 кг или восемь бомб калибра 500 кг на подкрыльевых и подфюзеляжных узлах подвески. Самолет мог брать на борт и тактическую ядерную бомбу. В другой вариант вооружения входило четыре блока НАР УБ-32А с 32 ракетами С-5 калибра 57 мм или четыре более современных блока Б-8М с 20 НАР С-8 калибра 80 мм. Кроме того, под крылом предусматривалась подвеска двух управляемых ракет Х-23, наведение которых осуществлялось посредством радиокоманд по методу «трех точек». Контейнер с аппаратурой командного управления «Дельта-НМ» предполагалось подвешивать на подфюзе-ляжном узле. Однако к моменту появления МиГ-23 Б УР Х-23 еще не была создана, а ракету Х-66, наводящуюся по радиолокационному лучу, истребитель-бомбардировщик, в отличие от истребителя МиГ-23, не мог использовать из-за отсутствия Б РЛС.

МиГ-27К с ракетой Х31-П

Пушечное вооружение, так же, как и на МиГ-23С, состояло из двухствольной пушки ГШ-23Л со скорострельностью около 3000 выстр./мин. с боекомплектом 200 патронов и предназначалось, главным образом, для ведения ближнего воздушного боя. Кроме того, мог формироваться пушечный (штурмовой) вариант вооружения истребителя-бомбардировщика, в соответствии с которым под крылом подвешивалось два контейнера УПК-23-250 с пушкой ГШ-23 и боекомплектом 250 патронов на контейнер. МиГ-23 Б стал первым самолетом с таким вооружение

По оценкам, эффективность нового самолета при действиях по наземным целям в 1,5 превзошла эффективность истребителя МиГ-23М.

В ходе испытаний МиГ-23 Б показал высокие летные характеристики. Так, летчик-испытатель Федотов пролетел на высоте 600 м без подвесных топливных баков расстояние более 1000 км (для сравнения, англо-французский «Ягу-ар» и американский F-16 - основные истребители-бомбардировщики НАТО - могут покрыть на малой высоте лишь около 900 км).

Серийный выпуск истребителя-бомбардировщика был начат в 1971 г. и завершился осенью того же года постройкой 24 самолетов, поступивших на вооружение советских ВВС.

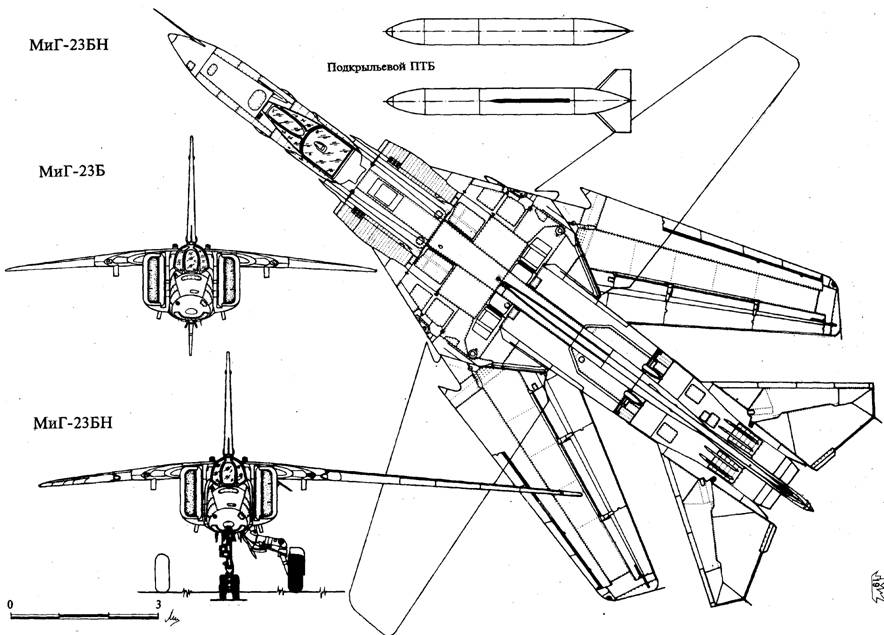

В 1973 г. был создан усовершенствованный истребитель-бомбардировщик МиГ-23БН («32-23»), на котором было применено крыло с «клыком» (как на МиГ-23М), более легкий и дешевый (хотя и менее экономичный) двигатель Р-29А-300, установленный на нескольких самолетах и обеспечивающий унификацию с силовой установкой истребителей МиГ-23М. Этот двигатель вскоре заменили на специализированный «бомбардировочный» Р-29Б-300 (1x8000/11500 кгс), оптимизированный для полетов на малой высоте. От «истребительных» модификации Р-29 этот двигатель отличался более легким хвостовым коком из титанового сплава и двухпозиционным соплом упрощенной конструкции. Замена АЛ-21Ф-3 на Р-29Б-300 была обусловлена, в значительной степени, недоведенностыо первого (на самолетах Су-24 силовую установку удалось довести лишь к середине 1970-х годов).

На самолете была установлена усовершенствованная на-вигационио-бомбардировочная система «Сокол»-23Н и два дополнительных узла внешней подвески в хвостовой части фюзеляжа, а также усилено бронирование боков кабины летчика. В состав вооружения включена управляемая ракета Х-23, а впоследствии - Х-25МП (две УР подвешивались под крылом), Станция «Дельта-НМ» размещалась на правом крыльевом пилоне. Для ведения воздушного боя самолет оснащался ракетами малой дальности с тепловой системой самонаведения Р-ЗС или Р-13М (две УР размещались на подфюзеляжных узлах подвески).

-

МиГ-27К

МиГ-23БН строился большой серией и в основном поставлялся на экспорт в страны Восточной Европы, Ближнего Востока и на Кубу. Часть самолетов МиГ-23БН была переоборудована из истребителей МиГ-23М непосредственно на ремонтных предприятиях ВВС, что обеспечивалось общностью конструкции МиГ-23М и МиГ-23БН, составлявшей приблизительно 80%.

Аля оснащения советских ВВС в 1973 г. был создан истребитель-бомбардировщик с повышенной боевой эффективностью МиГ-23БМ («32-25»), получивший прицельно-навигационный комплекс ПрНК-23 с цифровым, вычислителем. Эта машина и стала прототипом истребителя-бомбардировщика МиГ-27.

В 1974 г. начались летные испытания нового истребителя-бомбардировщика МиГ-23БК («32-26»), на котором отрабатывался прицельно-навигационный комплекс нового поколения ПрНК-23К, в состав которого вошла лазерно-те-левизионная прицельная система «Кайра», позволяющая захватывать наземные цели на относительно большом расстоянии (до 7~8 км) и значительно повышающая боевую эффективность самолета. МиГ-23 БК стал прототипом истребителя-бомбардировщика МиГ-27К - самой совершенной машины в семействе истребителей-бомбардировщиков «МиГ».

В целом ударный вариант МиГ-23 получился вполне удачной машиной, однако не все его характеристики в полной мере устраивали ВВС. Двухствольная легкая пушка ГШ-23Л, оптимизированная для ближнего воздушного боя с истребителями противника, оказалась малоэффективной при стрельбе по наземным целям. Однако в 1974 г. (почти одновременно с американской GAU-8A) в нашей стране была принята на вооружение шестиствольная пушка большой мощности ГШ-6-30 (ОА-621), по ряду показателей превзошедшая американское орудие, а главное, не имеющая столь чудовищного веса и габаритов

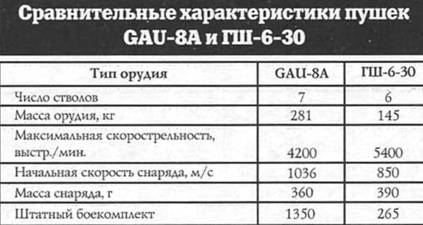

(сравнительные характеристики GAU-8A и ГШ-6-30 приведены в таблице).

Очевидно, относительно малочисленные танковые силы НАТО не рассматривались в 1970-е годы советскими военоначальниками в качестве серьезной угрозы, чего нельзя сказать о советских танках Т-62, Т-64 и Т-72, воспринимавшихся на Западе как «опасность №1». Однако нельзя забывать, что в то время армия Китая имела более десяти тысяч танков (в основном типа Т-34, Т-54 и ИС-2), против которых мощная 30-мм пушка в сочетании с хорошим набором неуправляемых авиационных ракет (НАР) и кассетными бомбами была вполне эффективным средством.

В качестве платформы для новой мощной пушки решили использовать истребитель-бомбардировщик типа МиГ-23, к тому времени освоенный промышленностью (другого подходящего самолета на роль «летающего лафета» просто не имелось: на Су-17 пушка ГШ-6-30 не вписывалась, а бомбардировщик Су-24 для самолета поля боя слишком велик и дорогостоящ.

Снижение скорости истребителей-бомбардировщиков до соответствующей М-1,7 (что было обусловлено изменением аэродинамики и применением дополнительного бомбового воорркения) позволило отказаться от использования на новой модификации ударного самолета, получившей обозначение МиГ-27, регулируемого воздухозаборника, что упростило и облегчило конструкцию планера.

Само происхождение индекса «МиГ-27» не совсем ясно: было бы логичней присвоить новое название самолету МиГ-23 Б - первому в ряду истребителей-бомбардировщиков, созданных на базе истребителя МиГ-23. По одной из версий, первоначально «МиГ-27» предполагали называть варианты самолета МиГ-23 Б, предназначенные на экспорт (как это было сделано с экспортными вариантами Су-17, названными Су-20 и Су-22), однако все получилось наоборот МиГ-27 за рубеж почти не продавался, тогда как МиГ-23 БЫ шел в основном на экспорт. Впрочем, в дальнейшем ВВС переименовали в МиГ-27 и все предшествующие модификации истребителя-бомбардировщика МиГ-23.

Как и МиГ-23 Б, самолет МиГ-27 предназначался для действий по стационарным и мобильным наземным целям. Бомбометание выполнялось и при отсутствии видимости цели, в том числе со сложных видов маневра. Предусматривалась возможность обеспечить в одном заходе применение оружия двух различных видов. Допускался и повторный автоматический заход на цель, координаты которой «запоминались» бортовым компьютером.

Боевая живучесть МиГ-27, помимо установки по бокам кабины летчика броневых накладок (как и на МиГ-23 Б), была повышена за счет наддува топливных баков нейтральным газом (это новшество впервые отработано на МиГ-23БМ).

В 1973 г. был построен первый истребитель-бомбардировщик МиГ-27, поднятый в 1974 г. в воздух летчиком-испытателем В. Е. Меницким. В летных испытаниях принимали участие также А. В. Федотов, Б. А. Орлов, А. Г. Фасто-вец, Т. О. Аубакиров, В. В. Рындин и другие летчики-испытатели ОКБ и АИИ. Серийное производство МиГ-27 началось на Иркутском авиазаводе в 1973 г. и продолжалось до 1977 г., всего выпущено 560 самолетов этого типа.

Появление истребителя-бомбардировщика МиГ-27 в ВВС прошло относительно незаметно. Авиаторы, разумеется, слышали о самолете с таким названием (слухи, как правило, опережают появление реальной машины на несколько лет), но это связывалось с туманными разговорами о каких-то сверхсовременных экзотических истребителях наподобие F-14 или F-15. Когда же на аэродромах стали появляться самолеты, внешне почти не отличавшиеся от уже известных МиГ-23 Б, мало кто поверил, что это и есть те самые таинственные «двадцатьседьмые»…

Однако скромное начало биографии МиГ-27 не помешало ему постепенно стать одним из наиболее массовых и удачных самолетов отечественной тактической авиации и выпускаться по лицензии за рубежом. Крыло изменяемой геометрии, зарекомендовавшее себя довольно спорным нововведением на истребителе МиГ-23, оказалось более «на месте» в конструкции тактического ударного самолета, оптимизированного для полетов на малых высотах и базирующегося на фронтовых аэродромах с ВПП ограниченной длины.

МиГ-27 получил на вооружение УР класса воздух-поверхность Х-23 (Х-23М) с радиокомандной системой наведения, что повысило возможности самолета по борьбе с малоразмерными наземными целями. К достоинствам этой ракета, по сравнению предшествующей Х-66, относилась возможность поражать противника не только с пикирования, но и в горизонтальном полете. Кроме того, новая УР обладала повышенной точностью. К недостаткам Х-23 (как, впрочем, и других тактических ракет класса воздух-поверхность первого поколения) следует отмести низкую помехозащищенность каналов линии связи, необходимость практически прямолинейного полета самолета от момента старта до подрыва БЧ, невозможность залпового пуска, а также сильная зависимость результатов стрельбы от квалификации летчика

МиГ-27М

На двух подкрыльевых и подфюзеляжном узле подвески МиГ-27 могло размещаться до трех подвесных топливных баков емкостью по 790 л.

Так как размеры пушки ГШ-6-23 все же оказались довольно солидными, она была установлена вне фюзеляжа МиГа, прямо в потоке, как бы на внешней подвеске. Такое решение, лишь незначительно ухудшая аэродинамику исходного самолета (что не имело особого значения для штурмовика, основная область боевого применения которого - малые высоты и дозвуковые скорости), позволило оставить практически неизменным конструкцию планера, обеспечило отличный доступ к оружию и упростило решение проблемы охлаждения блока стволов.

В соответствии с требованиями балансировки скорость перекладки крыла была выбрана такой, чтобы при разгоне и торможении самолета крыло успевало занять положение, соответствующее скорости полета, разрешенной для данной стреловидности. Закрылок по всему размаху консоли крыла использовался при угле стреловидности 16 град, и мог отклоняться на 25 град, при взлете и 50 град, при посадке. Нормальный посадочный угол атаки составлял 15 град. (10 град, при «жесткой» посадке). На самолете был применен новый крестообразный тормозной парашют площадью 21 м2.

В состав БРЭО вошел прицельно-навигационный комплекс ПрНК-23 с цифровым процессором (система была приспособлена вычислять траекторию самолета, артиллерийских снарядов, выпущенных из бортовой пушки, ракет и бомб), лазерный дальномер «Фон», навигационный вычислитель КН-23, способный «держать в памяти» шесть ППМ и четыре аэродрома, оборудование системы ближней навигации РСБН 6С, доплеровская навигационная РЛС НИ-50БМ, система автоматического управления САУ 23Б1, система речевой аварийной сигнализации РИ-65, подающая летчику в аварийных ситуациях 16 различных информационных сообщений и команд, записанных на магнитофонную ленту женским голосом (отсюда и название этой системы - «Рита»; установлено, что в критической обстановке приятный женский голос быстрее доходит до сознания летчика, чем мужская речь), система обнаружения излучения неприятельских РЛС СГ-1, система радиоопознавания СРЗО/СРО-1П, радиовысотомер РВ-5Р.

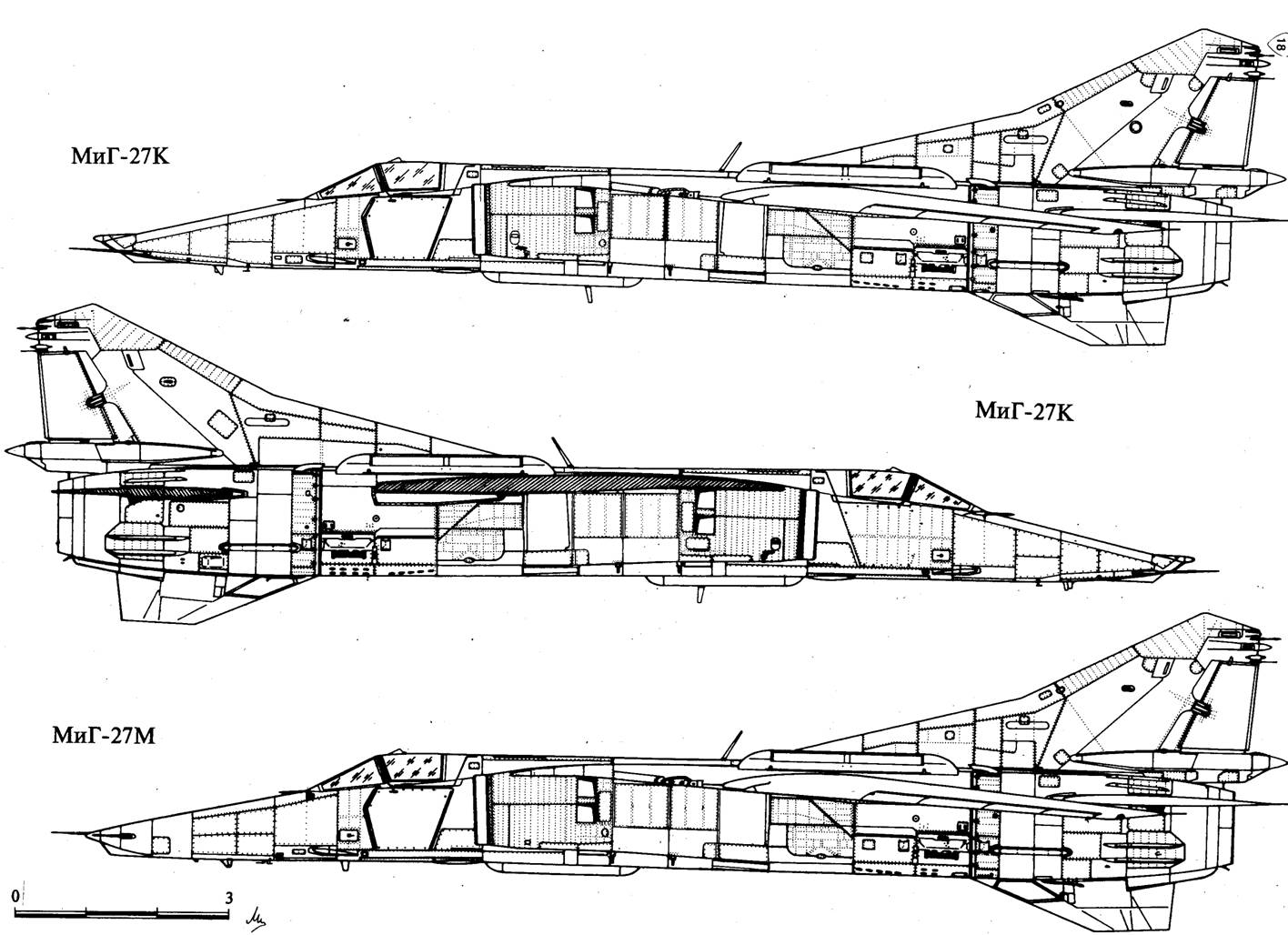

Дальнейшим развитием МиГ-27 явился истребитель-бомбардировщик МиГ-27К, созданный в 1975 г. на базе самолета МиГ-23 БК и предназначенный, в отличие от своих предшес-твенников, для круглосуточного боевого использования с применением новейшего высокоточного оружия. Самолет имел наиболее совершенное для своего времени бортовое оборудование, по ряду параметров превосходящее БРЭО американских самолетов аналогичного класса. МиГ-27К оснастили 1трицельно-навигационныхМ комплексом ПрНК-23К, в состав которого входила цифровая электронно-вычислительная машина «Орбита-20-23К» и лазерно-телевизионная прицельная система «Кайра-1». Оптическая головка лазерного прицела-дальномера могла вращаться в ограниченном секторе (+/- 40 град, по азимуту, 130 град, по углу места), обеспечивая сопровождение цели при маневрах самолета. При слежении за невидимой целью, координаты которой введены в бортовую ЭВМ, подсветка осуществлялась в программном режиме, когда лазерный луч автоматически отклоняется на определенный угол в зависимости от скорости перемещения самолета и постоянно удерживаясь на цели. Размер оптического окна для лазерного дальномера-целеуказателя был увеличен. Визуальное сопровождение цели осуществлялось при помощи стабилизированной телекамеры (в кабине летчика устанавливался телевизионный индикатор прямой видимости). ПрНК-23К обеспечивала новые режимы применения оружия: ПМС - прицеливание маневром самолета (при бомбометании и стрельбе из пушки и НАР) и ПКС - программно-корректи-руемое слежение за целью и навигационное бомбометание ночью или в облаках.

В составе навигационного комплекса КН-23 радиотехническая систехма ближней навигации РСБН-бс была за-хменена более современной системой аналогичного назначения «Радикал», имеющей повышенную точность.

МиГ-27К был снабжен автоматизированным оборонительным комплексом радиоэлектронного противодействия и новой системой создания пассивных помех.

Система управления вооружением (СУВ) МиГ-27К обеспечивала автоматический сброс бомб как по одиночке, так и сериями, индикацию о сбросе боеприпасов и наличии их на борту самолета

По сравнению с МиГ-27 резко расширялась номенкла-тура бортового вооружения самолета МиГ-27К стал первым в мире серийным истребителем-бомбардировщиком, вооруженным управляемыми ракетами класса воздух-поверхность второго поколения. Самолет получил ракету с лазерным полуактивным наведением Х-25Л, разработанную МКБ «Звезда». Для подсветки цели использовался лазерный целеуказатель на борту самолета или наземный пост целеуказателя. Ракета предназначалась для поражения как неподвижных, так и подвижных наземных или морских малоразмерных целей. Более тяжелая и мощная ракета Х-29Л, предназначенная для поражения особо прочных и трудноуязвимых целей, имела лазерный координатор, аналогичный примененному на Х-25, однако ее система управления позволяла формировать траекторию полета типа «горка», увеличивающую угол подхода к цели при пуске с малых высот, что значительно повышало эффективность БЧ.

К существенным достоинствам ракет нового поколения относилась возможность залпового пуска, а также пуска при углах пеленга цели в пределах +/±20 град в горизонтальной плоскости. При этом была существенно повышена точность наведения и появилась возможность послепус-кового маневра самолета-носителя.

На базе ракеты Х-29Л была создана У Р Х-29Т с пассивной телевизионной системой самонаведения, позволяющей поражать цели по принципу «запустил-забыл», а при достаточно больших дальностях обнаружения атакуемых целей - производить последовательный пуск двух ракет по различным объектам групповой цели.

По своим основным характеристикам отечественные высокоточные ракеты второго поколения были близки к УР AGM-65 «Мейврик», появившимся на вооружении авиации США и ВМС США лишь на рубеже 1970-80-х годов.

Самолет МиГ-27К мог использоваться для борьбы с РЛС противника, для этого он оснащался подвесным контейнером «Вьюга» с оборудованием, обеспечивающим целе-распределение и управление пуском противорадиолокационных УР Х-27ПС, созданных в 1978 г. Ракеты предназначались для поражения РЛС управления огнем зенитно-ра-кетных комплексов «Хок» и «Найк Геркулес».

В начале 1980-х годов на вооружение истребителей-бомбардировщиков поступила новая модификация ракеты Х-27ПС - Х-25ПМ, с уменьшенной в три раза минимальной дальностью пуска. В дальнейшем на базе этой ракеты была разработана модульная система, включающая УР Х-25МР с радиокомандной системой наведения и X-25МЛ с лазерным полуактивным наведением Ракеты имели унифицированные планер, двигатель, боевую часть и автопилот. Хотя эффективность УР повысилась незначительно, однако существенно снизилась стоимость их серийного производства и эксплуатации.

В комплект вооружения самолета вошли и корректируемые авиационные бомбы - новый класс оружия, сочетающий высокую точность поражения малоразмерных целей, мощную боевую часть и относительно низкую стоимость. МиГ-27К мог брать на борт две бомбы с лазерной системой самонаведения: КАБ-500Л с проникающей БЧ или кассетную КАБ-500ЛК. Самолет также мог нести бомбы с телевизионой корреляционной головкой самонаведения, способной захватить цель класса «самолет на стоянке» на удалении до 15-17 км. В отличие от американских КАБ с телевизионным или тепловизионным самонаведением, у которых цель отслеживалась по контрасту, отечественные боеприпасы обладали способностью поражать «видеть» (или, скорее, «вычислять») слабоконтрастные или замаскированные цели (если их координаты были заранее известны). КАБ-500КР имела бронебойную БЧ, способную пробить преграду толщиной 1,5 м проникая в грунт на 10-метровую глубину, а «вакуумная бомба» КАБ-500Д оснащалась объемно-детонирующей боевой частью.

Другое управляемое вооружение, размещенное на внешних узлах подвески самолета МиГ-27К, включало две-четыре ракеты ближнего воздушного боя Р-60 (Р-60М), сменившие УР Р-ЗС и значительно повысившие оборонительный потенциал истребителя-бомбардировщика.

Неуправляемое вооружение состояло из сверхмощных НАР С-25 с различными боевыми частями калибром 340 или 420 мм (за фаллическую внешность прозванные авиаторами - любителями отечественной поэзии «Лука Му-дищев» в честь бессмертного персонажа одноименной поэмы); ракет С-24 и С-24Б (240 шл); блоков УБ-32А или УБ-16 с ракетами С-5 калибром 55 мм или блоков Б-8М1 с НАР С-8 калибром 80 мм.

Самолет мог нести до 22 свободнопадающих бомб калибром 50 или 100 кг, до девяти бомб калибра 250 кг или до восьми бомб калибра 500 кг. Под МиГ-27К могли подвешиваться разовые бомбовые кассеты РБК-250, бетоно-бойные боеприпасы с реактивным ускорителем БетаАБ-250 и БетаАБ-500, бронебойные бомбы БРАБ-200ДС, БРАБ-220, БРАБ-500 и БРАБ-1000, баки с напалмом. Боеприпасы небольшого калибра размещались на многозамковых балочных держателях МБДЗ-Уб-68, а более крупные, массой до 500 кг - на двухзамковых балочных, имеющих улучшенную аэродинамику.

Самолет имел индикатор на лобовом стекле (ИЛС), САУ 23БИ, приемник радиосистемы ближней навигации «Ко-ралл-И», радиовысотомер АО-31. Навигационная система обеспечивала двойное стандартное отклонение менее 1,0%.

МиГ-27К по праву считался наиболее эффективным самолетом в семействе истребителей-бомбардировщиков на базе МиГ-23. Испытания показали, что, по сравнению с самолетами МиГ-23 БЫ и МиГ-27, потребное число новых истребителей-бомбардировщиков, необходимое для решения одних и тех же боевых задач, могло быть снижено в 2,0-2,5 раза, а уровень боевых потерь уменьшался при этом в 1,5-3,0 раза.

МиГ-27К строился серийно с 1977 по 1982 г. на Иркутском авиационном заводе, где было выпущено 200 самолетов.

Более простой и дешевой модификацией МиГ-27 стал истребитель-бомбардировщик МиГ-27М («32-39»), созданный в 1976 г. и выпускавшийся в 1978-83 гг. в Иркутске (всего построено 150 машин этого типа). Вместо дорогостоящей и сложной «Кайры», выпуск которой задерживался промышленностью, в носовой части самолета установлен лазерный дальномер-целеуказатель «Клен-ПМ», луч подсвета которого также был подвижным относительно оси самолета.

Сохранялась навигационная система КН-23С, применявшаяся на МиГ-27, однако вместо РСБН 6С устанавливалась система «Клистрон». По аналогии с МиГ-27К был применен усовершенствованный радиовысотомер АО-31, в кабине летчика появился телевизионный индикатор прямой видимости, который, в отличие от МиГ-27К, мог работать только совместно с телевизионной головкой наведения УР или корректируемой бомбы, так как на самолете не устанавливалась бортовая телекамера. ИЛС отсутствовал.

МиГ-27М получил новую станцию предупреждения о радиолокационном облучении «Береза-Л». На неподвижной части крыла появились небольшие наплывы с антеннами системы РЭБ, кроме своего прямого функционального предназначения несколько улучшающие характеристики самолета на больших углах атаки.

Была усовершенствована аэродинамика подфюзеляж-ной пушечной установки МиГ-27М (увеличен обтекатель казенной части пушки и установлены щитки-дефлекторы пороховых газов). Состав управляемого вооружения был такой же, как и на МиГ-27К.

Вместо подвесных пушечных установок СППУ-23 самолет получил новые СППУ-22, стволы которых были способны отклоняться в вертикальной плоскости на угол до 30 град., что увеличивало длительность огневого воздействия на цель при штурмовке.

Стремление приблизить боевые возможности ранее построенных МиГ-27 к характеристикам МиГ-27М вызвало появление самолета МиГ-27Д (изделия 32-27) - «доработки» МиГ-27 до уровня МиГ-27М. Переоборудование самолетов началось в 1982 г. на авиазаводе в г. Улан-Удэ и завершилось в 1985 г. Всего модернизировано около 500 МиГ-27 - почти все имевшиеся в войсках.

МиГ-27Д мог оснащаться контейнером с аэрофотоаппаратами и использоваться как фронтовой разведчик.

Эволюция коснулась и «масти» истребителей-бомбардировщиков. Первые МиГ-23 Б имели серую окраску, но МиГ-23БН уже были камуфлированы наподобие МиГ-23МФ. Все серийные МиГ-27 первоначально также имели стандартный трехцветный камуфляж, замененный впоследствии на более сложный четырехцветный, однако некоторые самолеты красились и в темно-серый, почти черный «ночной» цвет. Для зимнего времени была отработана временная окраска с использованием белого цвета.

Экспортным вариантом МиГ-27М стал истребитель-бомбардировщик МиГ-27МЛ («32-29Л»), выпущенный в 1982 г. Самолет был разработан по заказу Индии и выпускается фирмой HAL на авиазаводе в г. Насик под названием «Бахадур» («Храбрец»). Небольшая серия МиГ-27МЛ и детали-»полуфабрикаты» для Индии изготавливались на заводе в Иркутске. Сборка первого индийского МиГ-27, изготовленного из деталей, поставленных СССР, была завершена 11 января 1986 г., в 1988 г. началась постройка чисто индийских «Бахадуров». Официальное принятие самолета МиГ-27МЛ на вооружение ВВС Индии состоялось 11 января 1986 г. Первоначально существовала договоренность о постройке в Индии 165 машин этого типа, в дальнейшем это число было увеличено до 200. Однако спад производства в СССР и вызванная им недопоставка комплектующих привели к тому, что в 1993- 1994 гг. фирмой HAL был построен лишь один новый самолет МиГ-27МЛ.

Одновременно с постройкой истребителей-бомбардировщиков в Индии осуществляется программа модернизации их БРЭО (а также БРЭО истребителей-бомбардировщиков МиГ-23БН, имеющихся в ВВС Индии). К началу 1994 г. было модернизировано 125 истребителей-бомбардировщиков. В дальнейшем индийцы предполагают переоснастить самолеты «Бахадур» западным БРЭО, созданным для индийского варианта самолета «Ягуар» и включающим ПрНК Смит Индастриес «Дария», а также, возможно, БРЛС Томпсон-CSF «Агав».

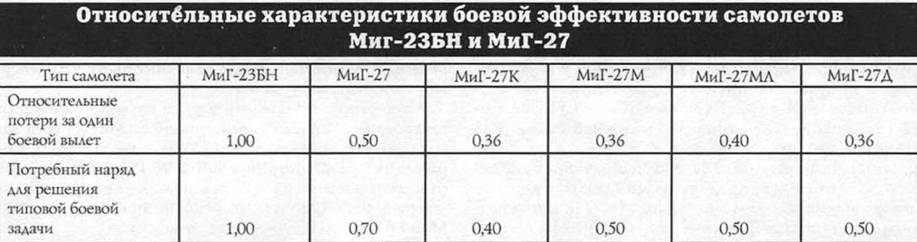

О последовательном совершенствовании боевых возможностей ударных модификаций самолета МиГ-23 свидетельствует таблица.

МиГ-27 внес свою «лепту» и в создание отечественной палубной авиации: один из серийных истребителей-бомбардировщиков был в конце 1970-х годов переоборудован в летающую лабораторию и использовался в ЛИИ для отработки методики посадки на палубу корабля, а также для создания принципиальных элементов авиационно-техни-ческой системы корабля (АТСК), в состав которой входила оптическая система посадки, различные радиотехнические средства и т. п. В полетах по этой программе принимал участие летчик-испытатель А. Богородский. Летающая лаборатория была оборудована задерживающим гаком, что повлекло за собой изменение формы подфюзеляжиого киля, площадь которого уменьшили. Вместо коллиматорного прицела в кабине установлена кинокамера, фиксирующая лицо летчика во время взлета и посадки с большими перегрузками.
