Техническое описание

Ниже описана конструкция, вооружение и оборудование самолета ДБ-3Ф (ДБ-3М) выпуска 1940 г.

ДБ-3Ф – дальний бомбардировщик, двухмоторный цельнометаллический свободнонесушнй моноплан. Из дерева выполнен лишь ряд второстепенных деталей. Вся обшивка самолета гладкая несущая.

Поперечное сечение фюзеляжа овальное. Каркас состоит из лонжеронов. стрингеров н шпангоутов. Шпангоуты встречаются двух типов: обычные изготовлены из П-образных профилей, усиленные – цельноштампованные или клепаные – из профилей'и листа. Обшивка фюзеляжа выполнена из дюраля толщиной 0,5-1 мм. В носовой части клепка потайная, далее – заклепками с чечевичной головкой.

Фюзеляж делится на четыре части: кабину штурмана, кабину пилота, бомбоотсек и хвостовую часть. Заканчивается он отъемным хвостовым коком.

Кабина штурмана начинается носком – прозрачной полусферой диаметром 700 мм с пулеметной установкой. Носок крепится к 1-му шпангоуту болтами. При стрельбе штурман лежит, поэтому в передней части кабины сделан мягкий настил, далее пол гофрированный металлический. Кабина имеет обильное остекление (около 50 окон). Слева и справа находятся форточки, сдвигающиеся вперед. Снизу расположен большой люк для попадания штурмана в кабину. Он имеет деревянный обод и прозрачное покрытие из плексигласа. На плексигласе нанесены линии, облегчающие прицеливание при бомбометании. Рядом находится еще один маленький лючок с двумя створками для работы с бомбовым прицелом ОПБ-2М. На потолке штурманской кабины располагался астрономический люк. который можно было также использовать для аварийного покидания самолета. Штурман мог при необходимости управлять бомбардировщиком с помощью второго управления. Для работы с картами справа крепился откидной столик.

Пилот стел в отдельной кабине, фонарь которой выступал над фюзеляжем. Фонарь состоял из козырька, неподвижной н подвижной частей. Подвижная секция откатывалась на роликах назад С левой стороны эта часть имела сдвижную форточку. Пилот сидел в кресле с заголовником и бронеспинкой. В чашку сиденья укладывался парашют. Летчик влезал в кабину по крылу, держась за поручень на левом борту фюзеляжа.

За креслом пилота находилась перегородка с двумя окнами, через которые летчик мог наблюдать за бомбами в бомбоотсеке. Бомбовый отсек занимал всю среднюю часть самолета. В нем по обе стороны от продольной оси установлены бомбовые кассеты.

В хвостовой части находится кабина стрелка-радиста. Она имеет пол из гофрированного листа. На потолке расположена верхняя турель. Стрелок работал с ней. стоя на специальных подножках. Обычно же он сндел на поворотном сиденье, прикрепленном к борту. При наличии нижнего пулемета для стрелка оборудовали еше одно место – на матраце, уложенном на деревянном настиле в задней части кабины. В кабине имелись четыре окна – два под верхними лонжеронами фюзеляжа и два – у нижнего люка. Через этот остекленный люк стрелок попадал в самолет. При установке турели ЛУ люк открывался целиком внутрь, откидываясь на петлях назад по полету. На более поздних сериях при монтаже МВ-2 люк имел две створки, открывающиеся наружу. Предусматривался также доступ в кабину через верхнюю турель, часть экрана которой откидывалась. Чтобы подняться к этому месту, на левом борту сделали три потайных (закрывавшихся подпружиненными щитками) подножки.

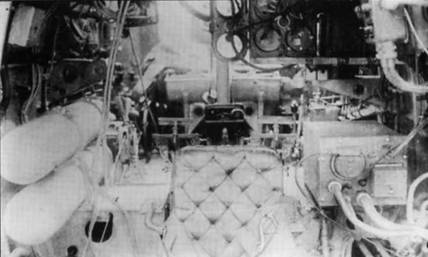

Вид на переднюю кабину от стрелковой установки. За сиденьем штурмана видна колонка управления, приборная доска летчика и его педали

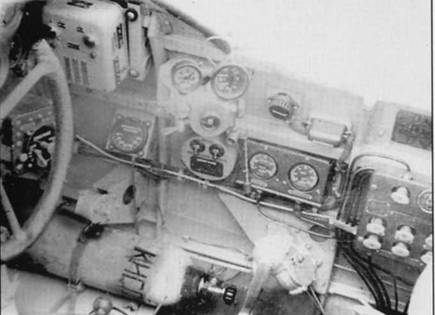

Правый борт кабины пилота

Крыло имело в плане трапециевидную форму с закругленными концами. Разъемы делили его на пять частей: центроплан, два мотоотсека и две консоли. Центроплан имел два лонжерона. 11 нервюр и стрингеры. Лонжероны – клепаные фермы из стальных и дюралевых -элементов. Нервюры были склепаны из труб и профилей. Каркас секции мотоотсска включал два лонжерона и две нервюры подобной же конструкции. В консолях имелось по два лонжерона. 26 нервюр и стрингеры. Лонжероны консолей делились на три части. Они имели сплошную стенку и были усилены лентами-расчалками. Ближние к плоскости разъема нервюры являлись рамами, изготовленными из П-образных профилей, далее размешались штампованные, усиленные уголковыми профилями.

На задней кромке крыла завешивались элероны. Их каркас состоял из дюралевых штампованных лонжеронов и нервюр, поверх которых шла дюралевая обшивка. Элероны имели весовую компенсацию. На правом элероне стоял триммер, на левом – флеттнер.

Пол задней кромкой крыла находились посадочные щитки типа Цапп. Они делились на шесть секций – с каждой стороны по три: центроплана, мотоотсека и отъемной части крыла.

Оперение самолета свободнонесущее. Стабилизатор и киль целиком металлические. Рули имели дюралевый каркас и полотняную обтяжку. Рули высоты и направления снабжены весовой компенсацией. На всех рулях стояли триммеры, а на руле высоты также флеттнеры.

Киль выполнен зацело с фюзеляжем. Стабилизатор состоит из трех частей. Центральная часть изготовлена вместе с фюзеляжем, а две консоли крепятся к ней болтами. Стык центральной части и фюзеляжа закрыт зализом. Консоли стабилизатора имеют по два ферменных лонжерона из дюралевых труб и нервюры – фермы из профилей.

В носке руля высоты расположен лонжерон, у корня переходящий в соединительную трубу. Нервюры руля частично ферменные, частично штампованные. Весовой компенсатор руля высоты прикреплен к соединительной трубе.

Руль направления имеет аналогичную конструкцию. Его противовес расположен на кронштейне в верхней части руля.

Мотоустановка самолета состоит из двух двигателей М-87Б или М-88, Ы- щишндровых двухрядных звездообразных воздушного охлаждения. Моторы имеют редукторы и двухскоростные приводные нагнетатели. Они установлены на рамах из стальных труб. Моторы закрыты капотами типа NACA с управляемыми юбками на задней кромке. Юбки приводятся в действие гидравлически. ручным насосом, на самолетах более поздних серий – тросовым механизмом от штурвала в пилотской кабине. Зимой капотирование дополнялось лобовым шитом с секторными прорезями. закрывавшимися управляемыми пилотом поворотными щитками. Воздухозаборник карбюратора с управляемой заслонкой находится внутри капота. Выхлоп из цилиндров двигателей осуществляется в коллектор, а оттуда – в патрубки на оба борта мотогондолы. В левом патрубке у каждого мотора находится отвод для подачи проб выхлопных газов к газоанализатору ГЭА-50А.

На первых сериях устанавливались винты ВИШ-3 (диаметром 3,25 м). позднее ВИШ-23Т (диаметром 3,4 м), трехлопастные металлические (из алюминиевого сплава) автоматы. Втулки пропеллеров были закрыты коками округлой формы. В носках коков монтировались храповики для запуска моторов при помощи автостартера.

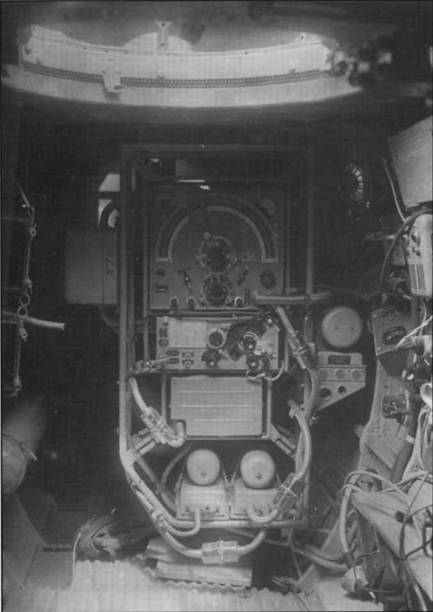

Вид на радиостанцию РСБ в кабине стрелка-радиста

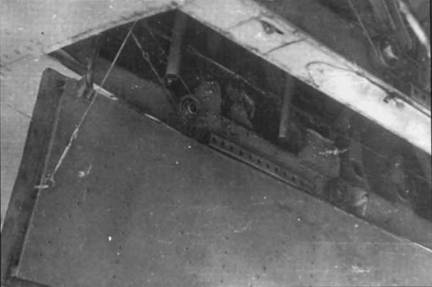

Бомболюки – створки в открытом положении

Возможен был также запуск двигателей сжатым воздухом от бортовых баллонов.

Горючее находилось в шести баках обшей емкостью 3855 л. С каждой стороны два бака были расположены между лонжеронами в центроплане и в консоли. один – в носке центроплана. Бак в центроплане считался резервным. Все баки полужесткого типа, сварные из листа сплава АМЦ толщиной 0,8 мм. съемные Межлонжеронные баки монтировались в специальных, коробках-ложементах. куда нх опускали на полотняных лентах. С помощью этих лент они и вынимались вверх через специальные люки. Бак в носке центроплана снимался вместе с самим носком. Баки протек- тированные, имеют внутренние противопожарные перегородки. Все шесть баков могли заправляться одновременно через отдельные горловины. Контроль за количеством топлива осуществляется с помощью электрического бензиномера БЭ-27. На каждом баке имеется сливной кран, а на консольных – также клапаны аварийного слива в воздухе. Последние управлялись тросами из кабины штурмана. Питание двигателей перекрестное, из любого бака. В гаргроте пилотской кабины находился небольшой пусковой бензиновый бачок.

По одному масляному баку емкостью 144 л размещалось в мотогондолах. Баки были сварными из АМЦ. протектированными и имели сливные краны. Масло от каждого мотора охлаждалось последовательно в двух сотовых масло- радиаторах. Перед радиаторами стояли регулирующие расход воздуха шторки, а за ними – поворотные заслонки. Управление шторками и заслонками – тросовое.

Шасси ДБ-3Ф состояло из двух основных стоек и хвостовой стойки. Основные стойки убирались назад в мотогондолы и закрывались створками. Створки открывались и закрывались рычагами, на которые нажимали стойки. Нижняя часть колеса выступала под гондолу, защищая ее при вынужденной посадке с убранным шасси. Каждая нога состоит из двух стоек с масляно- пневматической амортизацией, соединенных крестовиной, и заднего подкоса. Колесо размером 1000x350 мм (позднее 1000x370 мм) с двухсторонними пневматическими тормозами. Уборка шасси производилась пневматическим приводом, объединенным с управлением посадочными щитками. Возможен был аварийный механический выпуск шасси от лебедки. В полностью убранном и полностью выпущенном положении стойки запирались замками. Открывание замков – гидравлическое. В кабине пилота имеется световая и звуковая сигнализация о положении основных стоек шасси.

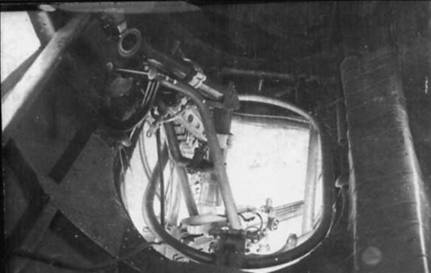

Турель МВ-2 в боевом положении – вид изнутри самолета

Костыльное колесо размером 400x150 мм ориентирующееся, смонтировано на костыльной стойке с масля- но-пневматической амортизацией. При необходимости колесо можно было зафиксировать в среднем положении. Фиксирующая зашелка управлялась тросиком из кабины пилота. В полете хвостовое колесо не убиралось.

Управление самолетом двойное, из кабин пилота и штурмана. У пилота имелись штурвал и педали, у штурмана – педали и съемная ручка. Управление рулем высоты жесткое, элеронами – смешанное, рулем направления и триммерами – тросовое.

Приборы располагались во всех трех кабинах – штурмана, пилота и стрелка-радиста. У штурмана находился компас А-4. закрепленный на кронштейне, н доска приборов на левом борту. На доске были смонтированы указатель поворота, вариометр, указатель скорости. указатель высоты и часы. Кроме того, на правом борту висит термометр, показывающий температуру наружного воздуха. Его конец обдувается через щель в обшивке. В кабине штурмана находились навигационный визир 11В-5Б и авиасекстант АС.

Доска приборов пилота состоит из двух частей: справа – пилотажные приборы, слева – приборы контроля работы моторов. Между ними сверху располагался гирокомпас ГМК-2. В правой части доски находятся авиагоризонт. указатель скорости, указатель поворота, вариометр и указатель высоты. В левой части – часы, тахометры, термометры. указатель бснзиномера, различные индикаторы и переключатели. На некоторых самолетах монтировался автопилот АВП-12 (гидравлический). Он стоял под правой частью доски. На отдельном щитке между педалями находились термометры масла и манометр давления сжатого воздуха в тормозной системе.

У стрелка-радиста на правом борту вешалась небольшая доска треугольной формы с часами и указателями скорости и высоты.

Гироприборы (ГМК-2. авиагоризонт у летчика и указатель поворота у штурмана) запиты вались от вакуум-помпы на левом моторе. Для дублирования при се отказе имелись три трубки Вентури. Трубка Пито для указателей скорости располагалась в носовой части фюзеляжа.

Электропитание обеспечивалось генератором ГС-1000 (мощностью 1000 вт) на правом моторе н аккумулятором 12A-30 в кабине стрелка-радиста. Электроэнергией от них снабжались внутреннее освещение, обогрев одежды экипажа, навигационные огни (бортовые БС-35 и хвостовой ХС-35) и фара ФС-240 (мощностью 500 вт) в носке левого крыла.

Связь между членами экипажа осуществлялась переговорным устройством СПУ-ЗМ, трехцветной сигнализацией и звуковыми сигналами. Между штурманом и стрелком действовала линия пневмопочты, работавшей от набегающего потока воздуха. Чтобы отправить патрон с запиской, нужно было вытолкнуть воздухоприемник пневмопочты за борт.

Радиостанция РСБ «Двина» была смонтирована на поворотной раме в кабине стрелка-радиста. При работе с радиостанцией последний сидел лицом к килю. Антенна натягивалась между деревянной мачтой над кабиной штурмана и верхушкой киля. Она же использовалась радиополукомпасом РПК-2 «Чайка». Его кольцевая пеленгацнонная рамка ставилась под фанерным гаргротом пилотской кабины, на более поздних сериях – под носовой частью самолета в каплевидном обтекателе.

Для каждого из трех членов экипажа предусматривалось по два кислородных баллона емкостью по 12 л. У штурмана баллоны находились под полом пилотской кабины с левого борта, у пилота и стрелка – в их кабинах на правом борту. Для каждого члена экипажа имелся редуктор КПА-3 и маска.

В хвостовой части самолета стояли пусковые трубы для парашютных ракет. Их сбрасывание осуществлял пилот. На некоторых машинах предусматривалась установка планового фотоаппарата АФА-Б (АФА-27Т) в кабине стрелка. Включал и выключал аппарат штурман.

В каждой из трех кабин имеются аптечки. На спинке сиденья штурмана закреплена сумка с продуктами пищевого запаса. Еще одна такая сумка подвешена на левом борту в кабине пилота.

Стрелковое вооружение ранних ДБ-3Ф (ДБ-3М) складывалось из двух (позднее трех) пулеметов ШКАС калибра 7,62 мм. В носке фюзеляжа пулемет устанавливался в шаровом шарнире. Питание пулемета осуществлялось лентой из патронного ящика емкостью 1000 патронов. В кабине стрелка-радиста сверху устанавливалась экранированная турель СУ (с боезапасом 1000 патронов), позднее турель МВ-3 (с 1200 патронами). Ранние ДБ-3Ф вообще не имели нижнего (люкового) пулемета, затем стали монтировать старую установку ЛУ (ранее использовавшуюся на ДБ-3Б) с запасом 500 патронов. Еще позже внедрили установку МВ-2 (750 патронов).

Бомбы размещались на двух кассетных бомбодержателях Дер-21 в бомбоотсеке. располагавшихся параллельно у оси машины, двух наружных Дер-19 под фюзеляжем и четырех Дер-31 под центральной частью крыла. Кассеты Дер-21 позволяли подвешивать бомбы калибром 50 и 100 кг. на балках Дер-19 можно было крепить бомбы весом до 500 кг. Вместо двух Дер-19 можно было установить один бомбодержатель Дер-20 для бомб до 1000 кг. Балки Дер-31 под крылом позволяли подвеску бомб калибром до 100 кг. Боеприпасы мелких калибров загружались в ротативно-рассеивающие (кассетные)бомбы РРАБ; последних существовало три типоразмера. ДБ-3Ф мог нести широкий ассортимент фугасных, осколочных, бронебойных, бетонобойных, зажигательных, осветительных и химических

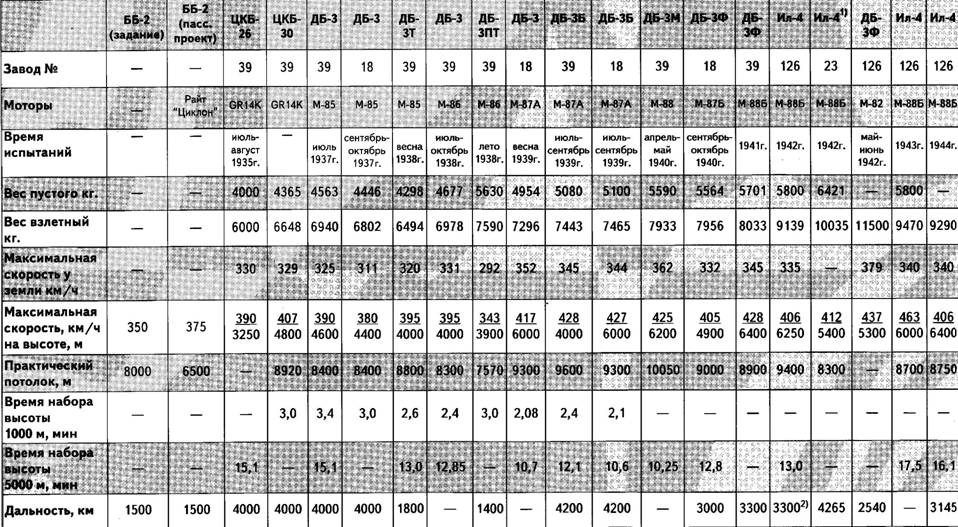

1) с деревянной носовой частью фюзеляжа с фанерной обшивкой крыла

2) с подвесными баками – 3800 км

Сброс бомб осуществлялся посредством электрического бомбосбрасывателя ЭСБР-5, находившегося в кабине штурмана. Он давал возможность сбрасывать их залпом или серией с заданными интервалами. При отказе электрического сбрасывателя экипаж мог воспользоваться двумя аварийными механическими АСБР-2, стоявшими у пилота и штурмана.

Прицеливание при бомбометании осуществлял штурман с помощью прицела ОПБ-2М, устанавливавшегося в рабочем положении нал небольшим лючком с двумя створками. Позднее стали дополнительно монтировать специальный ночной прицел НКПБ-З.

ДБ-3Ф мог нести разнообразное химическое вооружение. В его состав входили химические и осколочно-хнмичес- кис авиабомбы, ампульные кассеты, выливные. зажигательные и универсальные химические приборы, дымовые приборы. Бомбы размещались как на внутренней, так и на наружной подвеске. Ампульные кассеты АК-2 крепились к держателям Дер-21. Самолет мог нести две такие кассеты. В их трубы укладывались шаровые ампулы, содержавшие отравляющие вещества или самовоспламеняющуюся на воздухе жидкость КС. Выливные приборы ВАМ-500 (емкостью 500 л) подвешивались на наружных балках Дер-19. Включение приборов осуществлялось от бомбосбрасывателей. Из них распиливались различные отравляющие вещества, заправленные в виде растворов. При отказе ВАП-500 можно было сбросить на цель, как бомбу. Зажигательные приборы ЗАП-500, из которых высыпали гранулированный фосфор, представляли собой те же ВАП-500 с добавочным воспламенительным устройством под баком. Обе функции совмещали более поздние универсальные приборы УХАП-500. Приборы ДАН -100 для постановки дымовых завес также крепились на Дер-19.

В качестве торпедоносца ДБ-3Ф на торпедодержателе (торпедной балке) Т-18 мог нести под фюзеляжем одну торпеду 45-36A11 (для низкого Торпедо- метания) или 45-36АВА (для высотного, с парашютным контейнером). Вместо этого мог устанавливаться минодержатель МД-45 для авиационных мин МАВ-1 или AMГ.
