Что такое «А», «Б», «В»?

Бомбардировщик оставался достаточно «сырым», ряд существенных недостатков серьезно снижал его боевые возможности. Но наивно было думать, что все дефекты ДБ-3 можно устранить сразу. Поэтому нх дифференцировали на более и менее серьезные, определив очередность ликвидации. Параллельно произвели оценку возможностей совершенствования конструкции, разбив ее на этапы.

Вот так и возникли «стадия А», «стадия Б» и «стадия В». Первую из них намеревались реализовать в 1938 г. Основным на этой ступени являлось внедрение моторов М-86. Этот двигатель являлся дальнейшим развитием М-85. За счет форсирования по наддуву и увеличения степени сжатия удалось поднять взлетную мощность до 960 л.с. Двигатель получил усиленный криво- шипно-шатунный механизм, усовершенствованный нагнетатель, развитое оребрение цилиндров. Он мог работать с винтом изменяемого шага. Хотя М-86 стал немного (на 15 кг) тяжелее, увеличение тяги с лихвой компенсировало это и позволяло поднять взлетный все бомбардировщика.

Кроме этого, «модернизацией А» предусматривалась установка флеттнеров на элеронах, введение фиксации костыля на пробеге, новые колеса с более эффективными двухсторонними тормозами, совершенствование масло- и бен- зоснстем и т. д.

Все это внедрялось не сразу. Первой машиной «серии А», поступившей в НИИ ВВС. стал самолет № 390905 (пятый самолет 9-й серии завода № 39). выпущенный весной 1938 г. Он испытывался в НИИ в июле-октябре 1938 г. Пилотировал бомбардировщик капитан Хрипков. На самолете стояла пара М-86 с винтами ЦКБ-30 диаметром 3.4 м( ранее на всех серийных ДБ-3 монтировали пропеллеры ЦКБ-26). Это тоже были металлические винты фиксированного шага. Поставили их вынужденно, не дождавшись обещанных ВИШ-3 (эти пропеллеры, основанные на лицензии американской фирмы «Гамильтон», тогда только осваивались нашей промышленностью). На капотах моторов от юбок, внедренных на последних сериях 1937 г.. опять вернулись к жалюзи, показавшим себя более надежными в эксплуатации. Упростили системы уборки-выпуска шасси. Поставили новые маслобаки, значительно уменьшив «мертвый» запас масла. Изменили конструкцию кассетных бомбодержателей. Сделали целлулоидное окно из пилотской кабины в бомбоотсек: теперь летчик мог визуально проверить – сброшены все бомбы или нет.

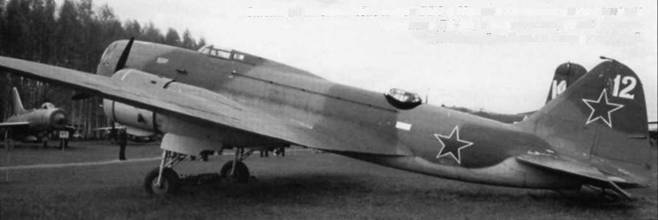

Стоящий на площадке музея ВВС в Монино самолет имеет многие признаки ДБ-3А, в частности, узкий фонарь пилотской кабины и дверцу под ней.

Далеко не все самолеты ранних серий были способны преодолеть рубеж военной приемки Этот ДБ-3А, построенный заводом №18, сдать так и не удалось, и он остался на предприятии в качестве транспортной машины. Он разбился и сгорел у деревни Каверье в Воронежской области в марте 1941 г.

После всех нововведений ДБ-3 прибавил в весе около 100 кг. но характеристики его не упали, а. наоборот, выросли. У земли он уже мог обогнать ЦКБ-30 (хотя всего на 12 км/ч), значительно улучшилась скороподъемность. Правда, все плюсы кончались у рубежа высоты 5000 м. далее данные даже несколько ухудшились. Это объяснялось профилем винтов ЦКБ-30. С винтами фиксированного шага М-86 недодавал фактически около 100 л.с. Срочно требовались пропеллеры изменяемого шага!

По-прежнему критиковали продольную устойчивость, неполную балансировку триммером при полете на одном моторе, неэффективность тормозов, ненадежность гироскопических приборов. При выпущенных щитках рулей «не хватало» для посадки «на три точки».

«Ахиллесовой пятой» ДБ-3 оставалось шасси. Причем на самолетах завода № 39 оно ломалось гораздо чаше, чем на бомбардировщиках завода № 18. Выяснилось, что применяемая на первом предприятии технология создает постоянный дефект – подрез стенки стакана поршня. С нюня 1938 г. завод № 39 начал выпускать усиленные стойки. на которых подреза уже не было. В июле новое шасси предъявили специальной комиссии во главе с комдивом Хользуновым, и оно было одобрено. 28 ноября правительственное постановление обязало предприятия произвести замену шасси в частях к 1 мая 1939 г. К 10 февраля уже успели доработать 20 бомбардировщиков в Монино. к 1 апреля – 63 машины на Дальнем Востоке. Вскоре эта проблема была решена.

А Управление ВВС требовало еще п роте «тировать центропланные баки, увеличить запас кислорода и размеры колес шасси, усовершенствовать электрооборудование и вооружение, заменить целлулоид остекления плексигласом.

С 10-й серии завод № 39 ввел фиксацию вилки костыля и обеспечил визуальную связь пилота со штурманом (проделали дыру в приборной доске). С 11-й усилили арматуру бензосистемы. поставили новые электрогенераторы ГС-1000 (вместо ненадежных ДСФИ- 1000). усилили лючки заливных горловин бензобаков, которые иногда сами собой открывались в полете. А самое главное, центропланные баки теперь вынимались без расстыковки крыла – через специальные люки. Несмотря на внесенные изменения, все выпущенные бомбардировщики именовались просто ДБ-3 без каких-либо буквенных обозначений.

На 12-й серии механическую пневмопочту между штурманом и стрелком-радистом обеспечили питанием от специального воздухопрнемника. на 14-й – поставили флеттнеры на элероны и внедрили новый фонарь. Вот здесь ОКБ-39 уже влезло в модернизацию Б». Она проводилась в соответствии с требованиями к «эталону 1939 г.». утвержденными летом 1938 г. Этот документ предусматривал новые двигатели М-87. винты ВИШ-3. протестированные центропланные баки, перевод управления шасси и щитками с пневмогидравлической системы (ненадежной и медленно работавшей в зимние морозы) на чисто пневматическую, внедрение убирающихся лыж. костыльное колесо увеличенного размера, бронеспинку на кресле пилота, сдвижной козырек перед астролюком у штурмана, измененный фонарь пилотской кабины, зеркало заднего вида, фары и устройства буксировки конуса. Кроме того, на части машин хотели иметь радиополукомпасы РПК-2 и автопилоты.

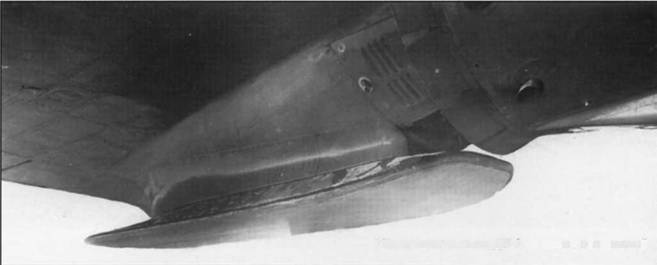

Убирающаяся лыжа ДБ-3 во время испытаний

,

М-87 являлся дальнейшим развитием М-86. Степень сжатия подняли с 5.5 до 6.7. одновременно увеличив наддув. Мотор стал всего на 5 кг тяжелее своего предшественника, но мощность на высоте поднялась с 800 до 950 л.с., в то время как взлетная была на уровне 925 л.с. Это давало возможность повысить как максимальную скорость, так и практический потолок и скороподъемность.

М-87 запустили в серию весной 1938 г. Но многочисленные рекламации по поводу разрушения шестерен редуктора вынудили ВВС в мае прекратить приемку моторов этого типа. При штатном ресурсе 100 часов они едва вырабатывали 50. Причиной явилось отклонение от исходной французской технологии в сторону упрощения. Когда завод начал точно соблюдать процесс термообработки, положение исправилось, и в августе приемку возобновили. По два месяца двигатели не поступали на самолетостроительные заводы. Наркомат упросил УВВС отдать взаймы 120 М-86 из ремонтного запаса, заткнув таким образом брешь.

В конце концов, ресурса в 100 часов достигли, а на модификации М-87Б с усиленным нагнетателем получили и 150 часов – но это было уже в конце 1939 г. Винты BИШ-3, как уже говорилось. выпускались у нас на базе лицензии фирмы «Гамильтон». Это были металлические (с дюралевыми лопастями) трехлопастные пропеллеры.

Все эти новшества внедрялись не одновременно. На 14-й серии завода № 39 изменили фонарь пилотской кабины. Он стал шире, а за головой пилота сделали еще одну неподвижную прозрачную секцию, улучшившую обзор назад. Козырек остеклили плексигласом. Поскольку проем расширился, исчезла необходимость в откидной дверце с левого борта, и ее убрали. С 15-й серии все остекление башен поменяли на органическое стекло, а с 16-й целлулоид ликвидировали совсем.

На 16-й серии также появились моторы М-87 с винтами ВИШ-З. На 18-й внедрили убирающиеся в полете лыжи. Оба новшества до этого опробовали на нашем старом знакомом – самолете Л» 3039002. весной 19.38 г. Лыжа теперь стандартным механизмом подъема-выпуска подтягивалась вплотную к мотогондоле, на которую были надеты специальные съемные зимние щитки- обтекатели. По сравнению с неубирающимися лыжами скорость сразу подскочила на 72 км/ч. а за счет новых двигателей и винтов самолет по скорости и скороподъемности даже на лыжах оставил далеко за собой ПКБ-30 на колесах. Потолок теперь был равен 10300 м. При этом быстродействие лыжного шасси приближалось к показателям колесного: подъем за 14-16 с. выпуск – за 7-8 с.

На 19-й серии бензобаки отъемной части крыла стали наддувать углекислым газом. При концентрации углекислоты свыше 10% опасность взрыва баков при простреле резко уменьшалась. Сжиженная углекислота хранилась в 5- лнтровом баллоне у левого борта фюзеляжа. Попутно на этой же серии изменили походное положение носового пулемета на вертикальное – в щель турели стало меньше задувать.

И. наконец, появилась 21 -я серия, на которой требования "модернизации Б» выполнили в полном объеме. Эти машины стали выходить из цехов завода .V» 39 в июне 1939 г. Их главным отличием стало крыло с двумя разъемами. До этого крыло имело один разъем – за моторами. Центральная часть крыла представляла собой единый узел со средней частью фюзеляжа и мотогондолами. Это создавало большие неудобства и при сборке машин на заводе, и при перевозке по железной дороге. В последнем случае этот узел паковали в весьма специфической формы контейнер. стоявший на платформе так. что фюзеляж находился в вертикальном положении. Теперь же этот узел разбили на три, что значительно облегчило жизнь технологам.

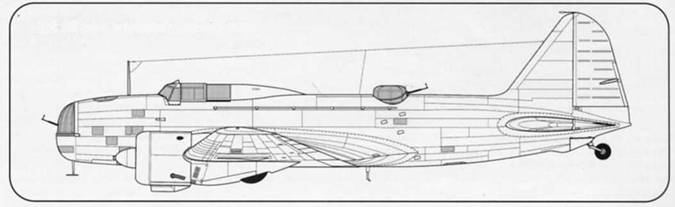

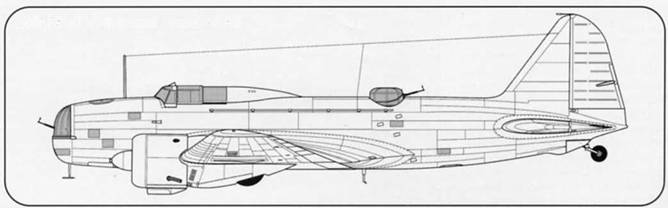

ДБ-3Б из 21-й серии завода №39

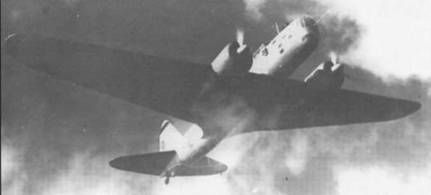

ДБ-3Б в полете. Машина дополнительно оснащена радиополукомпасом РПК-2 (с рамочной антенной в обтекателе над штурманской кабиной)

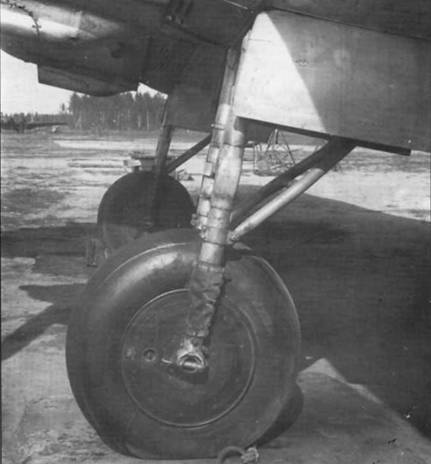

Основная стойка шасси ДБ-3Б

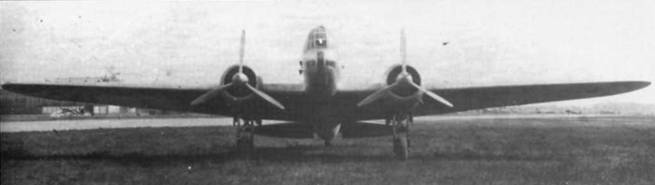

ДБ-3Б из 41-й серии завода № 18

Попутно самолеты 21-й серии получили новое увеличенное костыльное колесо. новые факелодержатели (фар по- прежнему не было, хотя на заводе их уже испытывали), новые электрогенераторы ГС-1 ООО. усовершенствованные бомбовые прицелы ОПБ-2М. зеркала заднего вида, протестированные центропланные бензобаки, бронеспинки пилотского сидения, держатель конусов и далее по списку. На ДБ-3 появились звуковая сигнализация положения шасси. сирены боевой тревоги (эту новинку подсмотрели на трофейных немецких бомбардировщиках, захваченных в Испании). подсветка приборных досок. Последние у штурмана и стрелка перекомпоновали. Переместили пульт радиостанции. Поскольку выяснилось, что запас кислорода не соответствует реальной продолжительности полета ДБ- 3. то его увеличили вдвое, поставив в каждой точке по два баллона.

Внешне машины 21-й и последующих серий можно было отличить по дополнительным окнам штурманской кабины. Зато пропала антенна радиостанции «Луч» (РСБС-1) – ее решили снять в конце июня 1938 г., оставив только РСБ. Еще одним важным новшеством явился переход на чисто пневматический привод механизма уборки-выпуска шасси и щитков. Система не только стала работать быстрее, но и приобрела большую надежность. Самолеты 19-й и более поздних серий часто именовали ДБ-3Б, а более ранние машины с М-86 – ДБ-3А. но эти обозначения являлись неофициальными. В учетных документах ВВС ДБ-3 сначала просто делили на машины с моторами М-85, М-86 и М-87. позднее же стали отдельной строкой выделять самолеты «типа Б».

Как вы уже поняли, от «типа А» к «типу Б» переход был плавный. Кроме того, заводские бригады в ходе ремонта часто дорабатывали бомбардировщики ранних выпусков под более поздний стандарт, причем что-то переделывали, а что-то – нет. так что признаки «модернизации Б» можно встретить в самых разных сочетаниях, о чем свидетельствуют многочисленные фотографии.

ДБ-3Б из 41-й серии завода №18

Все этапы модернизации с небольшой задержкой относительно московских машин прошли и ДБ-3 завода Л? 18. Так. моторы М-87Л и винты ВИШ- 3 там появились на 24-й серии в декабре 1938 г. Одновременно отказались от кольцевых маслораднаторов. ввели люки для выемки бензобаков из центроплана и… два разъема на крыле! Нa 33- й серии поставили уширенный фонарь (сразу нз плексигласа и с зеркалом), на 36-й – внедрили убирающиеся лыжи и протестированные баки в центроплане. С марта 1939 г. бензобаки стали делать под протектор, но специальную резину заводу поставить не успели. Головной серией «модернизации Б» в Воронеже считалась 41 -я. Она в целом соответствовала 21-й московской, но отличалась отсутствием дополнительных окон в кабине штурмана. Еще одной внешней особенностью стал козырек перед астролюком. В Москве его делали очень недолго, и к маю 1939 г. ставить перестали. а в Воронеже, наоборот, к этому времени только внедрили и монтировали их практически до конца года.

В первом квартале 1938 г. к производству присоединился еще один завод – № 126 в Комсомольске-на-Амуре. Постановление Совета труда и обороны по этому поводу появилось еще в мае 1936 г., когда ПКБ-30 только испытывался. По только в марте 1938 г. военной приемке предъявили первый самолет. Приняли его условно: в машине было немало дефектов, и комплектация оборудованием и вооружением не отличались особой полнотой. Более того, выяснилось. что УВВС не имеет договора с заводом. а стало быть, и средств на оплату построенных им машин. Тем не менее предприятие в Комсомольске по планам наркомата продолжало собирать ДБ-3. К маю их накопилось уже восемь – все с недоделками. Лишь в июне первые четыре машины наконец-то прорвались через военных приемщиков.

Надо сказать, что завод № 126 обладал уникальным положением в нашей авиапромышленности. «В связи с удаленностью от Центра» ему разрешили не согласовывать изменения в чертежах с Москвой, что в 30-е годы являлось обязательной нормой. Главный инженер завода Хомский отлично пользовался выданной ему «индульгенцией» н упрощал все, что мог. притормаживая внедрение наиболее хлопотных нововведений. Справедливости ради надо добавить, что и снабжалось это действительно отдаленное предприятие хуже всех, что признавала и военная приемка. Первые самолеты 126-го примерно соответствовали ранним сериям московского завода, приближаясь к «модернизации А». Их собирали с М-85, а затем с М-86. Эти бомбардировщики унаследовали и дефектное шасси московских машин, сохранявшееся там почти неизменным до февраля 1939 г. В 1939 г. заводу предписывалось внедрить М-87. винты ВИШ-3. протестировать бензобаки, ввести убирающиеся лыжи, люки для выемки центропланных баков и уширенный фонарь с зеркалом заднего обзора.

Упрощения в чертежах и технологии, разумеется, не шли на пользу бомбардировщикам. Текли бензо- и маслобаки, ломалось шасси, отрывались балансиры элеронов, осыпалась окраска. К весне 1940 г. насчитали 180 случаев повреждений бензобаков (в том числе 40 – с разрушениями), 125 – маслобаков. 45 случаев отрыва балансира. А завод к этому времени изготовил всего около 400 самолетов!

Практически на всех машинах нарушался заданный профиль крыла, очень плохим было качество обшивки поверхностей. нередки были вмятины и хлопуны (это когда лист «играет» вверх- вниз). Соответственно бомбардировщики завода Л° Г26 даже с моторами М-87 не добирали 20-30 км/ч максимальной скорости, которая не превышала 410 км/ч.

Протестировать бензобаков в Комсомольске ввели на 16-й серии, в сентябре 1939 г. Плексиглас вместо целлулоида на фонаре у летчика появился на 17-й. а в кабине штурмана – на 18-й, но фактически до 28-й серии (март 1940 г.) нередко встречались машины, на которых оргстекла вообще не было. Плексиглас досылали в части задним числом.

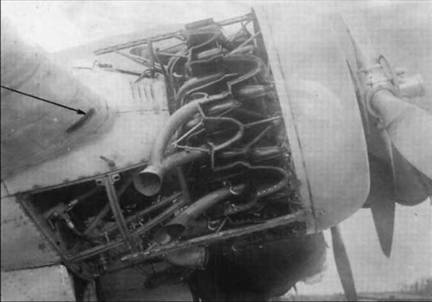

Мотор М-87 А на ДБ-3Б

Чтобы наверстать отставание по модернизации самолета, первоначально хотели перейти от «типа А» сразу к «типу Ф» (о котором разговор пойдет дальше), перескочив через «модернизацию Б». При этом ДБ-3Ф (это уже было официальное обозначение) собирались осваивать практически параллельно с заводом Л? 39. в первом квартале 1940 г. От «модернизации Б» планировалось внедрить только отдельные элементы. такие как увеличенное костыльное колесо, система наддува баков нейтральным газом, прицел ОПБ-2М. кислородные приборы КПЛ-Збис (вместо КПА-3) и бронеспинка пилотского кресла.

Затем решение неожиданно изменили и предписали в феврале 1940 г. выставить головной ДБ-3Б. В качестве эталона использовали самолет № 2501. После доработки он должен был соответствовать 19-й серии завода № 39. но практически многое на нем выполнили по старинке: КПА-Збис так и не поставили. почти все остекление было из целлулоида, освещения приборных досок делать не стали и так далее.

Первый ДБ-3Б в Комсомольске действительно изготовили в феврале 1940 г.. но военпред забраковал его из-за обилия дефектов. В марте завод сдал дюжину таких машин; к маю из 95 плановых приемку прошли 25. Многие самолеты простояли на заводе несколько месяцев, пока их довели «до ума». Так. почти вся 28-я серия (мартовская) сдавалась в сентябре после неоднократных переделок. К этому времени два других завода уже полностью перешли на выпуск усовершенствованных ДБ-3Ф.

Мало того, что самолеты из Комсомольска имели самое низкое качество – они были еще и самыми дорогими. В 1939 г. бомбардировщик с моторами М- 87 стоил в Москве – 720 тыс. рублей, в Воронеже – 665 тыс. руб.. а в Комсомольске – 1530 тыс. руб. – в полтора раза больше, чем предполагалась цена новой модификации с М-88!

ДБ-3Б строились в Воронеже до конца 1939 г., в Москве последнюю машину стали в марте 1940 г.. а в Комсомольске эта модификация поступала на приемку ив 1-м квартале 1941 г.

Какова же была судьба «модернизации В»? К тому времени, когда у производственников дошли руки до реализации ее требований, оказалось, что они уже отстали от времени. Авиационная техника быстро развивалась, все время появлялись какие-то новинки, которые тоже хотели внедрит!.. Некоторые из них отвергли, как. например, проект двухкилевого оперения, выполненный в 1939 г. Другие задержались из-за отставания смежных отраслей. В итоге требования «стадии В» имеете с некоторыми неудовлетворенными пунктами по стадиям «А» и «Б» (такими, как внедрение двухсторонних дисковых тормозов) перекочевали в новую программу создания модификации «Ф». Ее результатом стало появление широко известного самолета ДБ-3Ф (Ил-4).
