Истребитель-бомбардировщик Рипаблик F-105 «Тандерчиф»

(Продолжение. Начало в АиК №7,8/2005 г.)



Реалии Вьетнама заставили конструкторов заняться доработкой самолета. В первой половине 1967 г. на F-105 появилась аварийная механическая система, которая позволяла пилоту при отказе гидросистемы поставить управляемый стабилизатор в нейтральное положение, а управление в полете в данном случае рекомендовалось осуществлять посредством триммеров.

Все же, с точки зрения боевой живучести «Тандерчиф» имел скорее больше плюсов, чем минусов. Известен случай, когда летчик привел на базу самолет, в «теле» которого насчитали 87 дырок от поражающих элементов ракеты комплекса С-75. Уже на поврежденном самолете пилот дозаправился топливом от танкера КС- 135, сам летчик получил ранения левых руки и ноги. В другой раз 85-мм снаряд разорвался внутри плоскости и просто вырвал силовой набор на протяжении метра. Летчик воистину «на честном слове и на одном крыле» пролетел более 500 миль, после чего совершил посадку на своей базе.

Боеготовность самолетов удавалось поддерживать на уровне 83%. Учитывая экстремальные условия Индокитая и характер боевого применения самолетов, это можно смело считать высоким показателем. Двигатели J75- P-19W работали на форсаже практически постоянно: взлет на форсаже, подход к цели, атака и уход от цели – тоже. Наиболее сильно нагревавшиеся агрегаты двигателей выходили из строя раньше гарантийного срока, а с доставкой запасных частей ощущались проблемы даже в славящихся налаженной системой снабжения вооруженных силах США. Средний показатель простаивавших по причине отсутствия нужных деталей «Тандерчифов» держался на уровне 7-8%. Выручала привычная для советских, а не американских ВВС, практика «каннибализации» полуисправных самолетов. Целиком двигатель приходилось менять через 125 ч налета вместо положенных 200.

В конце года в Таиланде на авиабазе Корат дислоцировалось вооруженное самолетами F-105 355-е тактическое истребительное авиационное крыло в составе 333-й, 354-й и 357-й эскадрилий. Ротация летчиков осуществлялась в индивидуальном порядке. «Командировка» на войну обычно длилась семь месяцев, каждый пилот должен был совершить 100 боевых вылетов, причем полеты на поражение расположенных на территории Лаоса объектов не учитывались: 100 «полноценных» боевых вылетов на Северный Вьетнам. Продолжительность среднего вылета – 3 часа. Как правило, в ходе полета выполня

лось две дозаправки в воздухе: одна до атаки и одна – после. Таиландские аэродромы были выбраны для базирования «Тандерчифов» не случайно. Американцы зажали Северный Вьетнам в тиски: с востока – палубной авиацией, с запада – самолетами ВВС. Скоординированные по времени налеты позволяли «растянуть» вьетнамскую систему ПВО.

Северный Вьетнам стал главным районом боевой работы «Тандерчифов», однако истребители-бомбардировщики действовали и над Лаосом. Так в начале января 1965 г. в приграничном с Южным Вьетнамом районе Лаоса был сбит один «Тад». Тогда представитель Белого дома впервые заявил о том, что американская авиация совершает над сопредельным с Южным Вьетнамом не только разведывательные полеты.

Год завершился «мирной паузой» – очередной политической игрой.

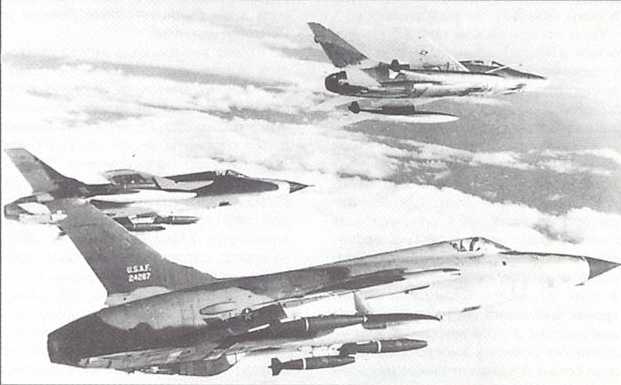

Пару F-105D наводит но цель F-100 "Супер Сейбр"

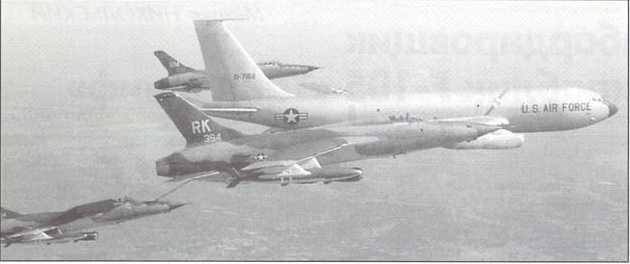

Дозаправка F-105D от воздушного танкера КС-135


Президент США Джонсон 24 декабря отдал указание прекратить бомбардировки Северного Вьетнама в надежде, что правительство страны получило хороший урок и откажется от поддержки своих единомышленников на Юге. Мораторий просуществовал 37 дней. Налеты возобновились 31 января 1966 г. Скоординированным ударам палубных самолетов с авианосцев «Китти Хок» и «Рейнджер» и «Тандерчифов» ВВС США подверглись склады в Донг Хой и Вине. Разведка объявила об уничтожении 50% целей, один «Тандерчиф» был сбит.

Интенсификация «поэтапной» кампании потребовала изменить структуру ВВС США в Индокитае: 1 апреля 2-я воздушная дивизия (именно эта дивизия вела войну над Вьетнамом «от лица» ВВС США) была преобразована в 7-ю воздушную армию. Командование армией принял генерал-лейтенант Джозеф X. Мур. В недавнем прошлом полковник Мур командовал авиакрылом «Тандерчифов».

Белый дом в июне 1966 г. принял решение расширить масштабы деятельности авиации над ДРВ, но самое главное – приоритетными целями теперь являлись стратегические объекты ДРВ, такие как нефтехранилища, однако портовые сооружения Хайфона пока бомбить не разрешалось.

Удар по ханойской нефтебазе наносили «Тандерчифы» 355-го и 388- го тактических авиакрыльев. Участник налета оперативный офицер 354-й эскадрильи 355-го авиакрыла майор Джеймс Каслер вспоминал:

«О предстоящем нолете я узнал вечером 28 июня. Группу самолетов должен быть вести командир авиакрыла полковник Холт. Он поинтересовался, могу ли я спланировать боевой вылет но ханойскую нефтебазу. Впервые информация о возможных ударах по Ханою поступила к нам 21 июня. Офицеры штаба крыла тщательно отбирали летчиков для участия в этой миссии. К планированию боевого вылета я привлек двух самых опытных летчиков из своей эскадрильи – капитанов Льисо Шэттака и Нормана Уиллса.

Навигация на маршруте при полете на малой высоте со скоростью 800 км/ч требовала высочайшего мастерства. Курсовая ошибка в один градус приводило к отклонению от линии пути на несколько километров уже через три-четыре минуты полета. Выдерживание временного графика являлось для нас критичным. … Я глубоко убежден – для успешного выполнения задания на поражение наземной цели с последующим благополучным возвращением требуется сочетание трех факторов: тщательного планирования, тщательного выполнения плана и удачи. Без сомнения, важны мастерство и опыт летчика.

Шесть часов мы занимались подготовкой боевого вылета, по нескольку роз перепроверяя расчеты, рассматривая различные варианты маршрутов полета и атак. Фактически мы первый раз детально ознакомились с системой ПВО Ханоя, раньше ном это просто не требовалось. Аэрофотоснимки многочисленных зенитных батарей не способствовали возникновению в душе комфорта. Ханой стал величайшим местом концентрации средств ПВО за всю историю воздушных войн. Здесь имелось от 7 000 до 10 000 зенитных орудий калибром 37 мм и выше. А еще ведь были зенитные ракеты и истребители МиГ.

Только внезапность могла позволить выполнить поставленную задачу. Именно внезапность стала краеугольным камнем предложенного нами плана. За 15 минут до нашей атаки самолеты флота должны были нанести удар по нефтебазе Хайфона, а перед основной группой из 16 F-105 нашего крыло удар по ханойской нефтебазе следовало нанести восьмерке «Тандерчифов» из 388- го крыла, которые должны были зайти на цель с другой стороны и отвлечь зенитчиков. Таким образом, система ПВО Ханоя к нашему появлению будет дезориентирована.

Работу по составлению плана налета мы завершили к полуночи. …Предполетный инструктаж был назначен но 8 ч 30 мин 29 июня, время появления над целью – 12 ч 10 мин.

Я явился на инструктаж несколько раньше. Перед кабинетом полковника Холто меня встретил заместитель командующего 7-й воздушной армией генерал Джордж Симлер. Он посмотрел но меня и спросил: «Майор Каслер, нет желания возглавить миссию?» Я ответил: «Конечно есть, сэр! Всегда готов!» Генерал вручил мне всю документацию, которую я несколько часов назад передал полковнику Холту. Я взглянул на полковника – Холт выглядел несчастным: «Я извиняюсь, что так получилось, полковник». Холт в ответ что-то пробормотал и скрылся в комнате предполетного инструктажа. Я понимал его: каждый командир мечтает возглавить своих подчиненных в ответственном боевом вылете, но немногим это удается.

В налете на Ханой вести в бой летчиков готовились командиры всех авиакрыльев, самолеты которых задействовали в рейде. В последний момент командующий 7-й воздушной армией генерал Мур запретил командиром авиакрыльев принимать участие в налете. … Метеоусловия над Ханоем в этот день выдались идеальными – ясное небо и слабый ветер.

Генерал Симлер объяснил на предполетном брифинге важность уничтожения нефтехранилища, в котором находилось почти 20% всех запасов горючего Северного Вьетнама. Генерал ясно дал нам понять: отбомбиться по цели должны все, доже если на подходе к объекту удара самолеты получат повреждения.

Перед нами удар предстояло нанести восьми «Тандерчифам» из 388-го авиакрыла. Согласно плану они подходили к Ханою с юга, ниже вершин гор, обступавших столицу Вьетнама с юго-запада.

Ном следовало выйти на Ханой с севера. Согласно маршруту нам предстояло пересечь Кроеную реку в 160 км от Ханоя, развернуться на восток и лететь вдоль горного хребта, который пересекает Вьетнам с востока на запад. Отроги гор переходят в равнину всего в 40 км от Ханоя. Хребет мог послужить надежной защитой от зениток противника. Очередной поворотный пункт маршрута лежал на восточной оконечности хребта, южнее столицы. После разворота но 90 град, мы выходили на Ханой по оси юг-север. Весь полет должен проходить на малой высоте. Перед самым Ханоем следовало выполнить горку с одновременным разворотом но 180 град, после чего мы оказывались на боевом курсе и заходили на цель с севера. Боевая нагрузка каждого самолета состояло из шести 750 фунтовых фугасных бомб и двух осколочных бомб того же калибра.

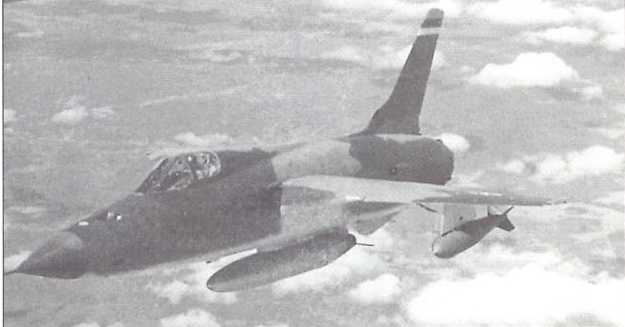

"Тандерчиф" с порой 1360-кг бомб М-118- самый крупный калибр, применяемый во Вьетнаме

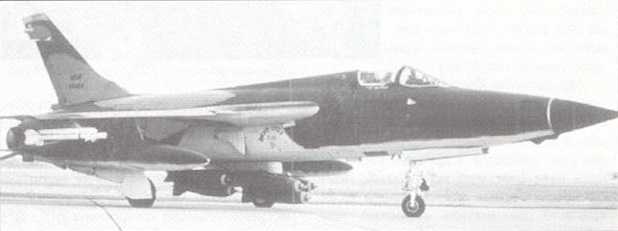

Для самообороны F-105D иногда несли ракеты "воздух-воздух""Сайдуиндер"


"Тад" с управляемой ракетой "воздух-земля""Блоупайп. Эффективность этой ракеты ограничивалась слабой боеголовкой, поэтому предпочитали более тяжелые обычные бомбы


…Мы запустили двигатели и стали выруливать на взлетную полосу. Взлетать предстояло но пределе, так как масса самолетов вплотную подошла к максимально допустимому пределу. Таиландская жара также не способствовала улучшению взлетных характеристик «Тадов». Я оторвал самолет от земли, пробежав 95% длины полосы. Машина взлетела, я лидировал группу истребителей-бомбардировщиков в крупнейшей миссии за весь предшествовавший период войны во Вьетнаме! Мы легли на курс, ведущий в точку рандеву с самолетами-заправщиками.

В районе точки встречи все небо было закрыто грозовым фронтом – танкеры, скорее всего> не смогут обеспечить нас топливом. Истребители смогли состыковаться с заправщиками, однако ограниченная видимость в сочетании с сильной турбулентностью сделало продолжение дозаправки невозможным. Мы уже начали принимать топливо, но операторы танкеров не могли поддерживать контакт из-за резких порывов воздушных течений. За десять минут до окончания заправки командир танкеров передал мне, что он прекращает контакт и уходит домой. Какую-то часть положенного горючего мы все-таки успели закачать в баки «Тадов».

Я приказал парням сократить дистанции в группе, после чего повел их между колоннами облаков. Удача (вот он, важный фактор!) улыбнулась нам – мы нашли окно в сплошном облачном фронте. Определив точку места, я взял курс на север.

Через 20 минут полета мы вышли к Красной реке северо-западнее Йенбоя. Мой «допплер» работал превосходно – мы точно выдерживали курс и время. Севернее хребта местность закрывал туман. Я снизился до высоты 90 м – верхней кромки тумана. Здесь нос не могли достать ракеты противника, а над облаками мы представляли собой прекрасную цель для них.

Как только показалась восточная оконечность хребта, я скомандовал сбросить подвесные топливные боки – они все равно были уже почти сухие. Я слышал по радио, что подполковник Джеймс Хопкинс из 388- го крыла со своими парнями уже появился над Ханоем и спросил у него о погоде над целью. «Ясно, но есть МиГи», – ответил Хопкинс.

Взглянув на восток, я увидел столбы дыма над Хайфоном – результат работы палубной авиации. Пришло время разворота на юг, на Ханой. После выполнения разворота, полоса тумана осталась в стороне. Я четко видел аэродром Фукйен и прикрывавшие его батареи зенитной артиллерии. Поразительно: мы шли всего в 90 метрах от земли, но по нам вели огонь орудия калибра 85 и 100 мм. Стволы пушек находились почти в горизонтальном положении. Я приказал выполнить серию противозенитных маневров, чтобы сбить прицел вражеским зенитчиком.

Мы шли параллельно железнодорожной линии, связывающей Ханой с Китаем. Основная вьетномо-китайская коммуникация имела мощное зенитное прикрытие – пушки всех мыслимых калибров. Впереди поднимались два столба дыма – Хопкинс уже отработал по ханойской нефтебазе. Небо расцвело от белых, серых и черных разрывов зенитных снарядов. Хопкинс уводил своих парней домой, в Корот, я же получил полное представление о том, что ожидает нас над целью.

Мы находились несколько левее цели, когда я включил форсаж и перевел самолет в резкий набор высоты. На 2500 метров я несколько уменьшил угол тангажа, а на 3400 метрах перевел «Тад» в пикирование. Затем выключил форсаж, выпустил воздушные тормоза и выполнил разворот по курсу на 180 град. Всё – я на боевом курсе. Пока выполнял разворот, успел заметить три десятиорудийных батареи калибра 85 мм, которые прикрывали аэродром Гиолэм. Пушки вели бешеный огонь, я старался его игнорировать. Два крайних левых нефтехралища и одно правое горели. Я довернул самолет ток, чтобы пролететь между двумя огромными столбами дыма. Дым сильно ограничивал видимость, но вот она – большая плоская сверху цистерна. Сброс! И сразу резкий отворот вправо. Я оглянулся – цистерны взрывались одна за другой, кругом плясали языки пламени, все заволокло дымом. Вся нефтебаза превратилась в один сплошной огненный шар.


Обломки сбитого F-105D капитоно Р. Кули


Мы набрали высоту 1500 м, но дым поднимался еще выше. …Интенсивность огня зенитной артиллерии была просто фантастической! Вдобавок я еще заметил но полосе аэродрома Фукйен готовый к взлету МиГ. Мы мчались на юг.

Зенитный огонь резко ослаб сразу же, как только мы пересекли Красную реку. Ханойская ПВО переключила свое внимание на тех ребят, что шли следом за нами. Теперь наш курс лежал на запад.

Мы достигли Хоабиня, под нами находилось шоссе с довольно оживленным движением. Я слегка опустил нос «Тондерчифа» – грузовик сам «въехал» в прицел. Оставалось только нажать на гашетку, после чего очередь 20-мм пушки превратила автомобиль в костер. Мы насчитали на шоссе 25 грузовиков. Жалко упускать такую добычу. Двенадцать машин мы зажгли, шесть – повредили. Судя по всему, грузы доставлялись из Китая по Черной реке в Хоабинь, где их перегружали на ав тотранспорт.

Взгляд на Ханой. Мы находились от столицы но расстоянии 60 км. Клубы дыма поднимались над городом до высоты 10 000 м! Дым был виден даже когда мы удалились на 250 км! Я планировал садиться в Убоне, так как из-за скоротечной дозаправки нам не хватало топлива, чтобы дотянуть до дома – авиабазы Такли. К счастью нам навстречу отправили КС-135. Мы нормально дозаправились в воздухе, после чего благополучно сели в Такли».

Каслер выполнил во Вьетнаме 91 боевой вылет, прежде чем его самолет был сбит 8 августа 1966 г. Майор попал в плен, где имел возможность обсудить детали налета 29 июня с командованием Ханойского района ПВО. В ходе налета огнем зенитной артиллерии был сбит один F-105 из 355-го авиакрыла; летчик, капитан Нейл Джонис, после катапультирования попал в плен (передан представителям США в феврале 1973 г.). Зрение не обмануло Каслера: на перехват его группы взлетело звено истребителей МиГ-17 (летчики Трон Хаен, Во Ван Ман, Нгуен Ван Бай и Фан Ван Так) из 923-го полка. Пилоты МиГов доложили о двух сбитых «Тан- дерчифах», два – не два, но один они завалили. В свою очередь майор Фред Трэйси из 388-го авиакрыла заявил о сбитом МиГе, победу ему засчитала как «вероятную».

Воздушный бой вьетнамских истребителей с «Тандерчифами» имел место 7 июля. Пара МиГ-21 из 921-го истребительного авиаполка ВВС ДРВ в районе горы Тамдао перехватила группу «Тандерчифов». В первом заходе один F-105D сбил ракетой К-13 летчик Тронь Нгок Ксиу.

По-прежнему в числе приоритетных целей оставались авто- и железнодорожные мосты. Пролет одноколейного железнодорожного моста через Красную реку в Чиеуунг на линии Ханой – граница с Китаем пилоты «Тандерчифоф» разрушили 16 июня, но уже через 36 часов разведка зафиксировала возобновление движения по мосту. 22 июля «Тандерчифы» опять обрушили в Красную реку один мостовой пролет. Чуть раньше, 14 июля, группе «Тандерчифов» удалось полностью разрушить две центральные секции расположенного в 30 км северо-западнее Ханоя моста через реку Кау. При нанесении ударов по мостам боевая нагрузка «Тандерчифов» состояла из двух 3000-фунтовых (1360 кг) М-118 и одного топливного бака на подфюзеляжном узле подвески.

Радость удач, как всегда на войне, чередовалась с горечью потерь. «Черным воскресеньем» окрестили пилоты ВВС США 7 августа, в этот день с боевого задания не вернулось сразу пять «Тандерчифов» – наибольшее количество потерянных в течение одного дня самолетов данного типа за всю войну.

В конце года в Таиланде базировалось два овиакрыла, вооруженных самолетами F-105, в них насчитывалось порядка 135 «Тандерчифов». В 1966 г. ВВС США потеряли над Северным Вьетнамом 85 «Тадов».

Высшее политическое руководство США запрещало бомбить аэродромы, на которых базировались вьетнамские МиГи. Истребителей с золотыми звездами на фюзеляжах было немного, но жалили они больно. Так уж повелось, что янки достаточно спокойно для своего самолюбия переносят десяток- другой сбитых средствами ПВО противника самолетов, но вот потеря в воздушном бою… Не стоит забывать и об отвлечении значительных сил «Фантомов» на решение сугубо истребительной задачи сопровождения ударных групп. Вышеупомянутый генерал Мейер в своем интервью поведал:

– Летчики хорошо видят одни МиГи на аэродроме, в то время как другие атакуют их в воздухе. Не надо быть Сократом, чтобы догадаться, куда после взлета направятся МиГи с аэродрома. …Зачем рисковать, подставляя свой хвост в воздушном бою, если можно уничтожить противника на земле?

Одним словом, МиГи ДОСТАЛИ американцев. В штабе 7-й воздушной армии замыслили крупную операцию по разгрому истребительной авиации ДРВ в воздухе. Операция получила название «Боло» («Во1о»). Планом предусматривалось спровоцировать массовый взлет вьетнамских истребителей для отражения налета «Тандерчифов». В воздухе МиГов должны были встретить «Фантомы». Вести летчиков в бой назначили командира вооруженного «Фантомами» 8-го тактического авиакрыла (авиабаза Убон) полковника Робина Олдса.

Олдс не имеет непосредственного отношения к истории боевого применения «Тандерчифов» в Индокитае, однако сия колоритная личность заслуживает более подробного рассказа.

Биография этого летчика незаурядна по самым высоким стандартам. Родился в июле 1922 г. в семье генерал-майора Роберта Олдса – одного из зачинателей тяжелой бомбардировочной авиации в США. В годы Второй мировой войны Олдс выполнил 107 боевых вылетов в Европе на «Мустангах» и «Лайтнингах», в ходе которых сбил 24 самолета люфтваффе. Молодой летчик стал восьмым по числу побед в воздушных боях летчиком ВВС США. После окончания войны молодой офицер получил назначение в Королевские ВВС Великобритании, где осваивал реактивную технику в должности командира 1-й истребительной эскадрильи RAF – первой реактивной эскадрильи Запада. После возвращения в США Олдс организовал демонстрационную пилотажную группу. Группа состояла всего из двух летчиков и двух самолетов, зато самолеты были реактивными – истребители Р-80А «Шутинг Стар». В 30 лет Робин Олдс уже был полковником. Затем супермена закрутило личная жизнь: женитьба на голливудской звездочке, развод, уход в отставку. С началом войны в Индокитае полковник ощутил острую нехватку в крови андреналина. Робин Олдс отправился во Вьетнам и стал самым результативным летчиком ВВС США периода войны в Индокитае, он сбил четыре самолета.


Подает горящий "Тод"


К участию в операции «Боло» привлекли 14 звеньев «Фантомов», шесть звеньев «Тандерчифов», четыре звена «Старфайтеров», самолеты радиоэлектронного обеспечения ЕВ-66 и ЕС- 121, заправщики КС-135. День «Д» был назначен на 2 января 1967 г. Погода задержала взлет самолетов ВВС США на час. В конечном итоге плотная облачность сыграла на руку американцам. МиГи взлетели на отражение налета, пробили облачность, где встретили вовсе не увешанных бомбами неповоротливых «Тандерчифов», а «Фантомов», оснащенных только ракетами «воздух-воздух». Парни полковника Олдса сбили семь МиГов без потерь со своей стороны. Свое самолюбие янки удовлетворили, но изменить ситуацию в целом не смогли. Непосредственным результатом операции «Боло» стал лишь временный запрет, наложенный командованием ВВС ДРВ, на боевые вылеты истребителей МиГ-21.

Чтобы обезопасить себя от «МиГов», нужно было бомбить аэродромы. Но их-то бомбить запрещалось! Положение усугубил совершенно алогичный приказ Макнамары ограничить боевую нагрузку ударных самолетов. Для F-105 верхним пределом являлись пять бомб на один самолет, но «Тандерчиф» мог нести восемь! Странное желание ограничить масштабы воздушной войны. Общее количество взрывчатки, сброшенной на головы вьетнамцев, все равно не менялось, просто в одном налете принимало участие большее количество самолетов. Росла банальная долларовая стоимость налета, росла и вероятность поражения ударных самолетов. Еще более жесткие ограничения (в теории) действовали над Лаосом. Формально, над Лаосом разрешались только разведывательные полеты. На практике запреты естественно нарушались, тем не менее, жизнь пилотам и штабным офицерам они осложняли сильно.

Год 1967 выдался «урожайным» на воздушные бои с участием «Тадов». Капитан Макс Бристил из 354-й эскадрильи 10 марта за один день сбил два «МиГа». 27 марта командир 355-го тактического истребительного авиакрыла полковник Роберт Скотт доложил о сбитом им МиГ-17:

«Мы обычно ходили очень низко и не имели необходимого для ведения воздушного боя резерва топлива, поэтому старались избегать встреч с изворотливыми «МиГами». В тот день запас топлива позволял нам только долететь до цели и вернуться назад. Тем более, что «Фантомы» прикрытия из 8-го авиакрыла Робина Олдса все время «гнали» нас на форсаже. На подходе к цели, Олдс с парнями просто «свалил».

На пасху 1967 г. я вел группу из 20 «Тандерчифов» бомбить цели в районе аэродрома Хоалак. Мы видели как взлетают «МиГи» – они собирались нас атаковать прямо над своей базой!

Моим ведомым был майор Чарльз К. Василитис. Мы прошли Хоалак. Вдруг передо мной откуда-то вынырнул МиГ-17. Я уже готовился нажать на гашетку пушки, когда обнаружил пуск зенитной ракеты. Пришлось уйти резко вправо, прямо на ракету. Таким маневром мы срывали «SAM 'ы» с траектории. Прием сработал и в этот раз. Мы вернулись на прежний курс, но теперь курсовой угол «МиГа» составлял 90 град. Я успел выпустить короткую очередь, взяв небольшое упреждение. Я не знал, сколько нужно попаданий, чтобы сбить МиГ-17, но я видел, что половина снарядов попало в крыло истребителя противника. «МиГ» вошел в глубокую спираль. Я не видел, как он упал и недоумевал, куда делся противник. К счастью экипажи «Фантомов» из 8-го авиакрыла наблюдали за моей атакой. Парни доложили о сбитом мной МиГ-17 раньше, чем я сам написал рапорт».

Полковник Роберт Л. Скотт, командир 355-го тактического истребительного авиакрыла, сбил МиГ-17 на истребителе-бомбардировщике F-105D с заводским номером 61-0105 и бортовым кодом «АС». Всего в марте пилоты «Тадов» заявили о трех сбитых истребителях противника (все – МиГ- 17).

Вьетнамцы взяли реванш 19 апреля. Над Суойратом летчик МиГ-17 сбил один двухместный F-105F. «Тандерчиф» заводской номер 63-8341 принадлежал 357-й эскадрильи 355- го тактического истребительного авиакрыла, экипаж – майор Т. М. Мэддисон и майор Т. Дж. Стирлинг. Оба майора попали в плен. Согласно вьетнамским данным в этот день в воздушном бою был сбит еще и F-105D.

23 августа в 13 ч 45 мин расчет вьетнамской РЛС обнаружил группу из 40 воздушных целей, державшую курс из Лаоса в направлении Ханоя. На перехват подняли пару МиГ-21 и четверку МиГ-17. Летчикам предстояло разыграть тактический прием «засада в воздухе»: МиГ-17 отвлекали внимание пилотов американских самолетов, давая возможность «балалайкам» беспрепятственно нанести ракетный удар.

Первыми, согласно плану боя, в атаку пошли МиГ-17. Обнаружив над собой строй «Тандерчифов», пара Као Тхань Тинь – Ли Ван Фонг стала набирать высоту, одновременно пытаясь выйти в заднюю полусферу группы американских самолетов. Летчики «МиГов» в полной мере использовали фактор внезапности: сели на хвост замыкавшей группу паре «Тандерчифов» незамеченными – американцы форсаж не включали. Као Тхань Тинь открыл огонь с дистанции 200-250 м. От горящего F-105 вьетнамец отвернул только тогда, когда до противника оставалось 50-100 м. Вторая пара, Нгуен Ван Тхо и Нгуен Хонг Диеп, расправилась с другим «Тандерчифом».

ВВС США объявили о потере двух «Фантомов» из 8-й эскадрильи 555- го тактического авиакрыла, эскадрилья «Тандерчифов» потерь не имела. Более того – пилот F-105 из 34-й эскадрильи 388-го тактического авиакрыла 1-й лейтенант С. Лэйн якобы сбил МиГ-17, на самом деле все вьетнамские истребители благополучно вернулись на базу (победа Лэйна не нашла отражения и в ряде американских публикаций о войне во Вьетнаме).

Летчик одного из «Тандерчифов» писал в отправленном примерно в это время письме домой:

– Позавчера сбили моего друга Джима, никто из наших парней не видел парашюта. Завтра, может быть, собьют меня. И никто не может нам объяснить, за что мы гибнем…

Автор оказался провидцем – его сбили раньше, чем письмо попало адресату.

Американцы крайне любят подчеркивать успехи своих летчиков в воздушных боях с вьетнамскими истребителями. На самом деле ситуация была если не аховая, то далеко не радужная. Янки сделали ставку только на ракетное оружие, в перспективе – правильную ставку. Однако первые варианты УР «Спэрроу» и «Сайдуиндеры» надежностью не отличались. Известен случай, когда на базу вернулся «Тандерчиф» с вдребезги разбитой хвостовой частью планера – результат попадания ракеты AIM-7 «Спэрроу». Много лет спустя один из пилотов скромно заметил: «Если считать все мои победы, то я – ас, правда, «МиГов» я сбил ровно столько же сколько «Фантомов». Надежность ракет составляла не более 80%. Командование 7-х ВВС в приказном порядке потребовало, чтобы в четырехмесячный срок с ноября 1966 г. по февраль 1967 г. все экипажи «Фантомов» отстрелялись «Спэрроу». Результат – лишь две трети смогли выполнить успешные пуски. Так, что особенно удивляться поражению своего самолета своей ракетой не стоит.

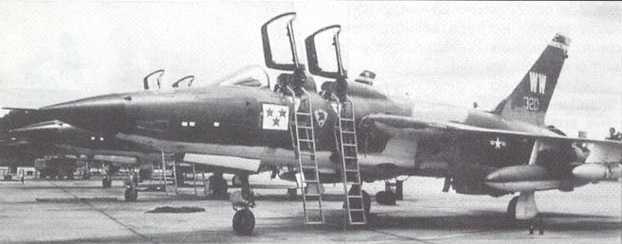

Отметка о трех победах нод МиГ-17 на борту F- 105G


В марте-апреле истребители-бомбардировщики ВВС США наносили удары по железнодорожным станциям Кип и Йенбай, разрушили теплоэлектростанцию Вьет-три, расположенную в 35 км от Ханоя. ТЭС производила 11% всей электроэнергии, вырабатываемой в Северном Вьетнаме.

В августе, согласно американской статистике, соотношение потерь в воздушных боях впервые за войну изменилось в пользу противника – со счетом 3:2 «вели» вьетнамцы. Осенью положение стало еще боле печальным: с 1 сентября по 15 октября МиГи сбили четыре американских самолета, американцы – один МиГ. Военные нажали на все доступные им рычаги, в первую очередь на конгрессменов, чтобы добиться разрешения бомбить аэродромы. В конце августа в Конгрессе прошли специальные слушания. Выдержки из речи Макнамары заслуживают цитирования:

«Сколько всего истребителей у Северного Вьетнама сегодня? Ответ – 20. Сколько их базируется на аэродроме Фукйен? Ответ – 11. Какие у нас будут потери, если мы решим разбомбить Фукйен? Неизвестно. …Мы можем потерять своих самолетов больше, чем уничтожим.

Возможно, что мы не сможем уничтожить все 11 самолетов противника на земле, тогда нам придется повторить удар. Мы можем вывести из строя летное поле не более, чем на неделю. …Значит, аэродром опять придется бомбить.

Аэродром Гчалэм находится всего в 10-12 милях от Фукиено. Здесь базируются всего девять МиГов, но Гиолэм может принять до 40 истребителей. Таким образом, если мы хотим бомбить Фукйен, значит одновременно необходимо вывести из строя Гиалэм.

Гиолэм является аэропортом Ханоя, бомбить его – все ровно, что бомбить Национальный аэропорт (имеется в виду аэропорт Вашингтона, столицы США). Такой налет породит политические проблемы.

Аэродром Фукйен очень сильно прикрыт зенитной артиллерией. … Еще вопрос потеряем мы больше самолетов в воздушных боях или при ударах по аэродрому».

Хотелось бы обратить внимание даже не на отдельные положения выступления министра обороны США, а на сам факт обсуждения рутинного в общем-то для любой «нормальной» войны боевого вылета на самом высоком уровне. 9 июня 1964 г. командир авиакрыла «Супер Сейбров» полковник Левин матерился по поводу поступивших из Вашингтона руководящих указаний куда и какую бомбу ему подвесить (очевидно, что Левин, после поступлений ЦУ, предпочел бы бомбу не подвесить, а засунуть, и не в самолет!). В 1967 г. политики из Вашингтона продолжали руководить повседневной деятельностью летчиков. Комитет начальников штабов давно ратовал за нанесение ударов по аэродромам. Соотношение потерь в воздушных боях 4:1 в пользу противника стало той самой пресловутой каплей, переполнившей чашу терпения. Генералы «дожали» своего министра. 7-я воздушная армия получила «добро» на разгром вьетнамских аэродромов. Макнамара одобрил новый список, в котором значилось уже 300 объектов предстоящих налетов (для сравнения – в первой половине 1967 г. «Тандерчифы» периодически бомбили всего 20-25 объектов).

Столь бурная дискуссия по поводу бомбежек вьетнамских аэродромов, выплеснувшаяся даже на страницы международной прессы не совсем понятна. Бомбежки начались еще весной: стоило копья ломать! Первый удар Белый дом санкционировал 24 апреля. В течение недели «Тандерчифы» трижды бомбили аэродромы Хоалак и Кип. Наиболее успешным был налет 1 мая, согласно разведданным пилоты F-105 уничтожили на летном поле аэродрома Кип пять МиГ-17, еще три МиГ-17 разбили в Хоалок пилоты палубной авиации. Летчики ВМС сбили два МиГа в воздушных боях, сравняв, таким образом, счет с пилотами ВВС.

Один из первых «осенних» ударов был нанесен по аэродрому Катби, где производилась сборка вертолетов и зенитных ракет, доставленных из Советского Союза. Любопытный момент: одним из аргументов Макнамары в пользу запрещения налетов на аэродромов являлись опасения осложнения отношений с СССР из-за возможной гибели советских технических специалистов. Согласно данным американской разведки именно в Катби таких специалистов было больше всего… В первой декаде октября усилиями пилотов «Тандерчифов» на аэродроме Катби были уничтожены два вертолета Ми-6 и четыре Ми-4.

В двадцатых числах октября первому массированному налету подвергся Фукйен. В ударную группу вошли 66 истребителей-бомбардировщиков плюс истребители сопровождения и самолеты радиоэлектронного обеспечения.

Первый удар нанесли «Тандерчифы», которые фугасными бомбами обработали взлетно-посадочную полосу и самолетные стоянки. Затем через 12 минут базу штурмовали палубные «Скайхоки», потом (опять с интервалом в 12 минут) снаряженные в «бомбардировочном» варианте «Фантомы» ВВС США, завершили налет опять «Скайхоки» авиации флота ВМС.

Расшифровка аэрофотоснимков результатов налета позволила оценить потери противника – четыре уничтоженных или сильно поврежденных МиГ-21, четыре МиГ-17 и один МиГ-15УТИ. Еще один МиГ-21 срезал на взлете из подвесного пушечного контейнера экипаж «Фантома». Над Фукйеном американцы не потеряли ни одного самолета.

Налет на Фукйен можно считать поворотным пунктом изменения стратегии воздушной кампании США во Вьетнаме. Генерал Мейер заметил: «Мы покончили с крайне стереотипными операциями». Представители Пентагона вдруг сообщили, что Гиалэм «не представляет реального международного значения». Между тем в аэропорту Ханой приземлялись не только самолеты Аэрофлота, но и ряда западных авиакомпаний. «Реальным значением» для янки стала развединформация о дислокации в Гиалэме командного пункта всей системы ПВО Северного Вьетнама.

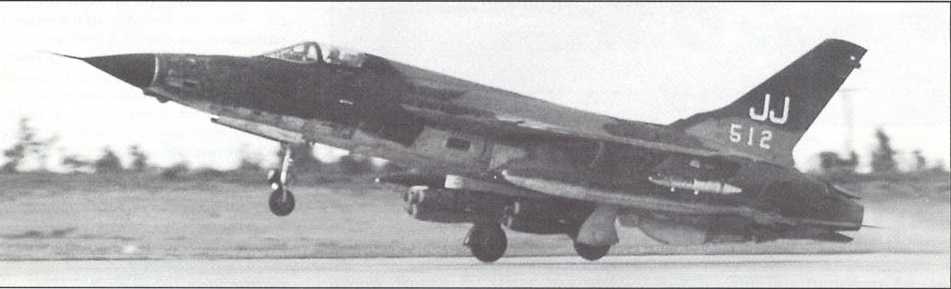

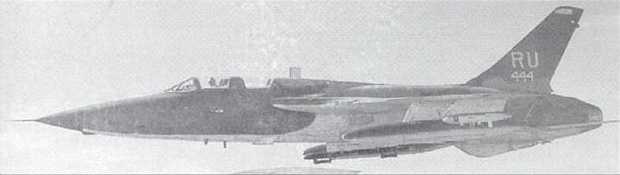

F- 105F "Комбат мартин"


Ограничения снимались постепенно. Удары по аэродромам разрешили, однако на каждый удар требовалось запрашивать отдельное разрешение в Вашингтоне. Лиха беда начало, очень скоро налеты на вьетнамские аэродромы для пилотов «Тандерчифов» стали рутиной. Так, 24 октября массированный удар был нанесен по Кипу. Правда, силами персонала базы и местного населения, аэродром ввели в строй уже на следующий день. Отсюда 25 октября на перехват группы «Тандерчифов» ушла пара МиГ- 17 из 923-го полка, в воздушном бою Нгуен Хаа Тао на МиГ-17 сбил один F-105D (американские данные победу не подтверждают).

Дважды за год, в один из дней августа и 18 декабря, ударам «Тадов» подвергался ханойский железно- и автодорожный трехпролетный мост через Красную реку. В августе летчики «Тандерчифов» сумели обрушить один пролет, к декабрю мост отремонтировали, после чего один пролет опять разбили американцы. Налетам истребителей-бомбардировщиков подверглись узловая железнодорожная станция Йенвиен, нефтебаза в Хагиа, завод металлоизделий в Тайн- гуене, армейские склады в Сонтай, военный городок Хадонг, аэродромы и ряд других подобных объектов. 10 августа состоялся самый глубокий рейд «Тандерчифов» в Северный Вьетнам. Самолеты бомбили железнодорожный мост в Лангсоне, всего в 10-12 км от границы с Китаем.

В 1967 г. парни командира 44-й эскадрильи подполковника Джима Макирни стали практиковать ночные рейды на ДРВ и полеты в плохих метеоусловиях. Ранее такой работой занимались только палубные штурмовики А-6А «Интрудер». Подготовка ночников началась на японской базе Йокота в марте. На вооружении эскадрильи состояли EF-105F с доработанными РЛС. У РЛС были улучшены точностные характеристики. В Корат эскадрилья прибыла 24 апреля 1967 г. Автономной эскадрилья не стала – ее придали 13-й эскадрилье 388-го авиакрыла. Первый ночной боевой вылет был выполнен в ночь на 26 апреля 1967 г. Обычно на один боевой вылет планировалась одна цель и выделялся один самолет, «one plane, one target». С 26 апреля по 4 октября было выполнено 415 таких вылетов. Иногда ночники летали днем в составе больших групп «Тандерчифов», выполняя функции лидировщи- ков.

Первоначально группа Макирни получила название «Commando Nail», но ее быстро перекрестили в «Ryan's Raiders» в честь тогдашнего командующего ВВС США на Тихом океане генерала Района. Райан лично отслеживал действия «рейдеров». Фактически «Commando Nail» стала ночным аналогом дневных охотников за РЛС – самолетов «Wild Weasel». Макирни и его оператор РЭБ капитан Фред Шэннон уничтожили шесть ЗРК и три повредили. Подполковник и капитан были удостоены крестов ВВС ~ второй по значимости награды вооруженных сил США.

Не менее 12 F-105F прошли доработку в самолеты-постановщики помех по программе «Комбат Мартин». В задних кабинах этих машин монтировалась аппаратура системы QRC-128, позволявшей «давить» переговоры вьетнамских истребителей с наземными командными пунктами. Летчики уважительно прозвали систему «полковник Компьютер». В декабре 1970 г. все «Мартины» довели до уровня F-105G.

В конце года на пути из Австралии домой на авиабазу Корат, где базировались «Тандерчифы» 388-го авиакрыла, завернул президент США Линдон Джонсон. 23 декабря президент толкнул речь перед личным составом крыла, в которой поблагодарил защитников Свободного мира, достойно выполняющих опасную работу вдали от любимой Родины.

Для летчиков «Тандерчифов» самыми жестокими за войну стали октябрь и ноябрь 1967 г., когда было потеряно соответственно 16 и 14 истребителей-бомбардировщиков F-105. Относительные потери «Тандерчифов», однако неуклонно снижались: 3,2 сбитых самолета на 1000 боевых вылетов в 1965 г., .2,7 – в 1966 г. и 1,6 – в 1967 г. Суммарные потери F-105 с начала войны составили порядка 325-330 самолетов. Интересно, как можно трактовать цифры потерь. Так 1,6 сбитых самолетов на 1000 боевых вылетов – хороший показатель, доказывающий надежность американской техники и мастерство летчиков ВВС США. Но вот 330 сбитых самолетов – это больше трети всех построенных F-105 (833 самолета): ну что за дрянь сделали американские конструкторы, а уж кто на них летает… По американским данным в 1967 г.

17 «Тандерчифов» стали жертвами вьетнамских зенитчиков, еще 11 F-105 было потеряно в воздушных боях с МиГами.

«Тандерчифы» несли потери прежде всего от огня зенитной артиллерии и ракет комплексов С-75, однако свою лепту вносили вьетнамские истребители. Утром 8 ноября РЛС обнаружила приближение к Ханою со стороны Таиланда большой группы неопознанных воздушных целей. На перехват была поднята пара МиГов- 21-х (летчики Нгуен Хонг Нхи и Нгуен Данг Кинь). «Неопознанные воздушные цели» оказались истребителями-бомбардировщиками F-105, летевшими в сопровождении «Фантомов». МиГи атаковали ударную группу. Два F-4 пытались атаку сорвать. Неудачно: один «Фантом» получил под зад советский «Сайдуиндер» (ракету К-13), выпущенную Нгуеном Хонг Нхи, другому пришлось спешно залезать в облако, дабы сорвать захват головки самонаведения ракеты, выпущенной Нгуеном Данг Кинем. Кинь подловил «Фантом» на выходе из облака и всадил таки в него вторую и последнюю ракету. Вьетнамцы не смогли атаковать «Тандерчифы», тем не менее поставленную задачу летчики МиГов выполнили на все 100%. Зрелище двух взорвавшихся «Фантомов» подействовало на нервы командира ударной группы, который приказал облегчить «Тандерчифы» на величину полезной бомбовой нагрузки – «нагрузка» посыпалась в джунгли, а не на заранее определенную цель. До «Тандерчифов» пилоты МиГов добрались 12 декабря: в воздушном бою над Сондонгом, провинция Хабак, летчик МиГ-21 сбил один F- 105D.

Сезонные дожди затруднили боевую работу летчиков «Тадов» в начале 1968 г. Бомбометание выполнялось, главным образом, через облака по данным РЛС. На весьма ограниченное время американцам удалось вывести из строя аэродромы Хоалак и Йенбай. В районе Тханьхоа «Тандерчифы» разнесли примерно 50 грузовиков. Удары по Северному Вьетнаму продолжались до 31 марта. В конгрессе победили «голубиные» настроения, в угоду которым президент Джонсон стал склоняться в пользу политического решения проблемы двух Вьетнамов. 31 марта Джонсон запретил бомбить объекты ДРВ, расположенные севернее 20-й параллели, а 13 мая в Париже начались мирные переговоры с представителями Ханоя. В последний день мая «Тандерчиф» стал памятникам. На авиабазе Макиллэн из узлов и агрегатов поврежденных в боевых вылетах «Тадов» был собран один самолет. Машину выставили в академии ВВС (Колорадо Спрингз, шт. Колорадо) в назидание курсантам и в память о погибших над Северным Вьетнамом пилотах.

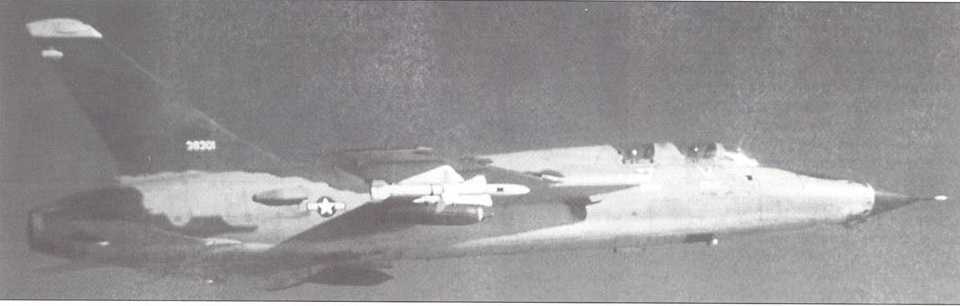

"Дикая ласка" EF- I05Fподполковника Лео Торснессо – кавалера медали Почета

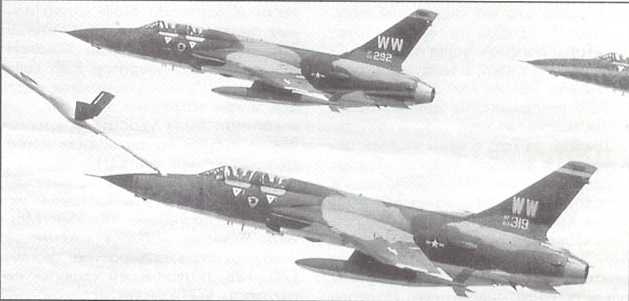

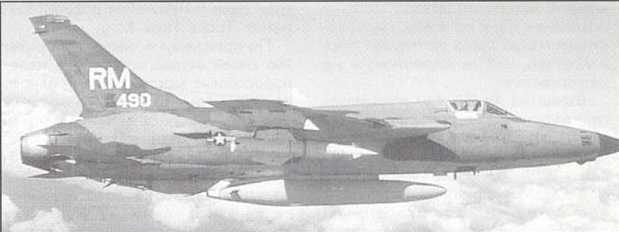

F-105G во время операции "Лайнбрейкер"


Запрет на бомбежки промышленных районов ДРВ привел к изменению тактики действий истребителей- бомбардировщиков. Впервые за всю войну на пилонах «Тадов» появились блоки НАР, более часто стали использоваться мощные бортовые 20-мм пушки. За июнь летчики одного 388- го авиакрыла израсходовали 150 ООО снарядов. Основными объектами ударов стали автотранспорт и базы снабжения. Впервые с 1965 г. «Тандерчифы» стали выполнять боевые задания в Южном Вьетнаме.

В сентябре 1968 г. началось сокращения количества истребителей- бомбардировщиков F-105, развернутых в Индокитае. Количество эскадрилий в 388-м авиакрыле уменьшили с четырех до трех, а число самолетов в эскадрильи – с 21 до 18. Количество эскадрилий в 355-м авиакрыле осталось прежнем – три. 31 октября Линдон Джонсон дал указание полностью прекратить налеты на территорию ДРВ в надежде на позитивный исход Парижских переговоров.

С осени 1968 г. пальма первенства по количеству боевых вылетов стала переходить от «Тандерчифов» к «Фантомам». Две эскадрильи 388- го крыла пересели на истребители- бомбардировщики F-4. Через год, в октябре 1969 г., на театре военных действий осталась единственная эскадрилья (44-я, которую передали из 388-го авиакрыла в 355-е), оснащенная самолетами F-105 в варианте «классического» истребителя-бомбардировщика. Последний боевой вылет F-105D состоялся 9 октября 1970 г., 9 декабря 1970 г. личный состав 355-й эскадрильи вернулись в США. «Тандерчифы» эскадрильи частью передали в 23-е авиакрыло (авиабаза МакКоннелл, шт. Канзас), частью – в 18-е авиакрыло (авиабаза Кадена, о. Окинава).

Всего за годы войны во Вьетнаме ВВС США потеряли 395 истребителей-бомбардировщиков F-105 «Тан- дерчиф» (296 F-105D и 38 F-105F/G сбиты, 61 самолет – небоевые потери), что составляет пятую часть от всех потерь US Air Force.

Особо следует выделить участие «Тадов» в подавлении системы ПВО Северного Вьетнама. Выше уже отмечалась совместная работа «Тандерчифов» совместно со «Скайхоками» в командах «хантер-киллер». С 1966 г. лидировать истребители-бомбардировщики фирмы Рипаблик в охоте за РЛС зенитно-ракетных комплексов стали «Супер Сейбры», доработанные по программе «Wild Weasell».

Первый успешный пуск ракеты комплекса С-75 американцами отмечен 24 июля 1965 г. По американским же данным в 1965 г. за короткий срок 30 ракетами было сбито 15 самолетов. В США немедленно развернулась работа по нейтрализации грозного оружия. В частности была проведена серия испытательных пусков ракет ЗРК «Найк Геркулес» по беспилотным мишеням, имитирующим типовой профиль полетов американских самолетов, действовавших над Северным Вьетнамом. Отработка пассивной обороны – тактических приемов, позволявших сорвать захват РЛС сопровождения цели – важный, но не главный метод снижения потерь самолетов от зенитных ракет. В уставе Советской Армии говорилось, что лишь наступление позволяет нанести противнику решительное поражение. Американцы полностью разделяли сей постулат, следствием чего и стала программа «Дикая ласка».

Летом 1966 г. в состав ударных групп стали включать звенья «Тандерчифов», перед которыми ставилась задача уничтожения ЗРК («SAM- supression»). Поскольку бортовое оборудование стандартных «Тадов» не позволяло наносить превентивные удары, атака по огневой позиции ракетчиков следовала уже после пуска ракет. От самих же ракет летчики уворачивались, используя тактические приемы, разработанные в ходе испытательных пусков «Найков», кроме того на ряде самолетов появились станции постановки помех РЛС обнаружения и сопровождения воздушных целей. Иногда такая тактика приносило успех, иногда – нет. Так в начале июля 1966 г. по группе F-105 «SAM- supression» был произведен пуск не менее двух ракет с позиций, расположенных в долине Красной реки (70 км северо-западнее Ханоя). Летчики «Тандерчифов» сбросили на предполагаемое место дислокации ЗРК бомбы и обстреляли место из бортовых 20-мм пушек. Отмечен пожар на огневой позиции зенитно-ракетного комплекса. На титул лучшего охотника за ЗРК 1967 года претендовал подполковник Уильям П. Робинсон, специализировавшийся как раз на «SAM-supression». Подполковник провел в Индокитае семь с половиной месяцев. В начале командировки район Ханоя прикрывало (по американским оценкам) девять комплексов, в конце – более сотни! Подчиненные Робинсона поразили 18 огневых позиций, половина уничтоженных пусковых ракетных установок на счету подполковника.

Логичным шагом после использование пары «хантер-киллер» стало совмещение функций «охотника» и «убийцы» в одном самолете. Такой машиной стал двухместных F-105F, который конструктор «Тандерчифа» Александр Картвели делал как учебно-тренировочный истребитель, предназначенный прежде всего для повышения навыков летчиков в работе с бортовыми электронными системами. По общему мнению, самолет получился неудачным. Неудачным как учебно-тренировочный; Вьетнам изменил оценку F-105F кардинальным образом.

Работы по переоборудованию F-105F в рамках программы «Wild Weasel II» начались в январе 1966 г. На самолете была установлена не только аппаратура обнаружения электромагнитного излучения РЛС противника, но и оборудование, позволявшее ставить помехи каналам радиосвязи между наземными КП и летчиками МиГов. Стандартным вооружением F- 105F «Wild Weasel II» являлись противорадиолокационные ракеты AGM- 45 «Шрайк» (с февраля 1968 г. – AGM-78 «Стандарт»), которые наводились на сигнал РЛС. Помимо встроенной аппаратуры, самолеты несли на пилонах контейнеры РЭБ Хьюз ALQ- 71 или Дженерал Электрик ALQ-87.

Двое пилотов F-105F были удостоены медали почета (оба – в 1967 г.): капитан Дитчлифсен и майор Лео К. Торснесс. Всего же высшую награду США в ВВС за всю вьетнамскую войну получили восемь человек.

Модернизированные по программе «Wild Weasel III» самолеты получили обозначение F-105G. В Индокитае использование F-105G началось с 1970 г., когда «эра «Тандерчифов» уже была близка к своему закату. F-105G принимали участие в боевых действия до самого конца войны во Вьетнаме. Так в операции «Лайнбэйкир II» – массированной бомбардировочной кампании против ДРВ, проводившейся в конце 1972 г., принимало участие 23 F-105G, все самолеты этого типа, находившиеся в тот период в Индокитае.

Борьба «Тадов» с системой ПВО противника шла с переменным успехом. Так летом 1973 г. один F-105G был сбит ракетой комплекса С-75 в районе Тханьхоа (150 км южнее Ханоя). В операции по спасению летчиков принимало участие 75 самолетов и вертолетов! В их числе были и F-105G. Последний F-105G покинул Индокитай 29 октября 1974 г. Война для «Тандерчифов» завершилась.


После войны

В 1974 г. на вооружении подразделений первой линии ВВС США остались только F-105G – 561-я и 562-я эскадрильи, дислоцированные на авиабазе Джордж, шт. Калифорния. В конце апреля 1978 г. начался процесс замены «Тандерчифов» противорадиолокационными «Фантомами» F-4G "Wild Weasel IV". Перевооружение завершилось в июле 1980 г. 25 F- 105G были переданы в 128-ю эскадрилью Национальной Гвардии штата Джорджия, остальные поступили в центр хранения авиационной техники в Дэвис-Монтане. В октябре 1982 г. «Тандерчифы» в 128-й эскадрилье сменили «Фантомы». Свой последний полет F-105G выполнил 25 мая 1983 г.

После вывода из Индокитая в 1970 г. «Тандерчифы» модели «D» оставались на вооружении 347-го авиакрыла (авиабаза Йокота, Япония), 23- го авиакрыла (авиабаза МакКоннелл, шт. Канзас) и 57-го авиакрыла (авиабаза Неллис). Через очень небольшой промежуток времени «Таендер- чифы» в этих авиакрыльях сменили «Фантомы». F-105D передали в эскадрильи Национальной Гвардии: 121- ю (авиабаза Эндрюс, округ Колумбия), 127-ю (авиабаза МакКоннелл, шт. Канзас), 149-ю (авиабаза Бирд-Филд, шт. Вирджиния). «Тандерчифы» также состояли на вооружении трех эскадрилий резерва ВВС: 466-й (авиабаза Хилл, шт. Юта), 457-й (авиабаза Карсуэлл, шт. Техас), 465-й (авиабаза Тинкер, шт. Оклахома). Последний официальный полет F-105D выполнил 25 февраля 1984 г., это был самолет из 466-й эскадрильи резерва ВВС США.


Окраска и маркировка истребителей- бомбардировщиков f-105 «Тандерчиф»

Как и большинство самолетов ВВС США, созданных в конце 50-х годов, истребители-бомбардировщики F- 105 «Тандерчиф» сменили на протяжении своей карьеры массу «одежек». Оба прототипа YF-105A не красились – самолеты имели цвет натурального дюраля. Маркировка машин была стандартной для ВВС США того периода, плюс антибликовая панель перед козырьком фонаря кабины грязно-оливкового цвета (цвет ANA-613).

Прототип YF-105B также не был покрашен, но к этому времени ВВС ввели яркие элементы окраски на опытных машинах для уменьшения вероятности столкновения самолетов в воздухе. Чтобы удовлетворить этим требованиям, прототипы получили яркие флуоресцентные желто-оранжевые элементы окраски (сначала краска желто-оранжевая ANA-634, с 1960 г. – красно-оранжевая ANA-633). Смена цвета была связана с большим на 25% сроком службы краски ANA-633. Перед испытаниями на штопор прототип YF-105B (заводской номер 54- 0100) перекрасили в ярчайший желтый цвет с голубой/красной/черной эмблемой фирмы Рипаблик в носовой части фюзеляжа ниже фонаря кабина.

Три самолета JF-105 также имели цвет натурального металла с грязно- оливковыми антибликовыми панелями. Яркие элементы окраски красно- оранжевого цвета на крыльях, киле и фюзеляже были индивидуальными.

Серийные истребители-бомбардировщики F-105B, поступившие на вооружение 4-го тактического авиакрыла, также были цвета натурального металла с грязно-оливковыми антибликовыми панелями, кроме того, по бортам фюзеляжа в районе кабины самолеты несли эмблему авиакрыла в виде головы индейца. Вокруг носовой части фюзеляжа и на вертикальном оперении наносилась широкая полоса зеленого цвета в окаймлении более тонких белых и черных полосок – цвета 4-го авиакрыла. На самом первом «Тандерчифе» (F-105B-6, заводской номер 54-0111) изображение головы индейца имелось непосредственно на фоне зеленой полосы (на киле), для лучшей заметности при фотосьемке. Снимки этого самолета широко разошлись по всему миру, однако следует помнить, что F-105B-6 с заводским номером 54-0111 – единственный с таким расположением эмблемы.

В начале 1960 г. появилась эмблема Тактического авиационного командования ВВС США современного образца, которую стали изображать на вертикальном оперении всех самолетов. Эмблема представляет собой геральдический щит (эмблему ВВС США), наложенный на молнию желтого цвета с черной окантовкой.

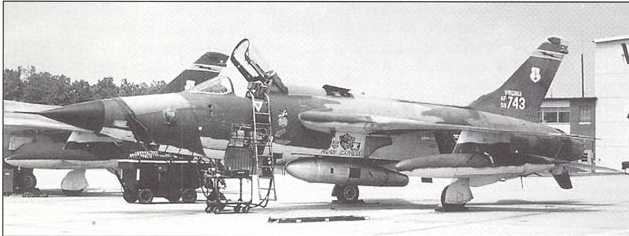

Первый F-105D в составе ВВС Национальной гвардии. 1971 г.


Произошедшие в 1963 г. изменения во внешнем облике «Тандерчифов» связаны с особенностями эксплуатации неокрашенных самолетов в Западной Германии. Снежно-дождливый климат провоцировал развитие коррозии ничем не защищенного металла. В срочном порядке все «европейские» истребители-бомбардировщики F-105 был окрашены акриловым алюминизированным лаком в пропорции 1 литр чистого лака на один литр растворителя плюс 1/12 литра алюминиевой пасты (сначала предлагался достаточно экзотичный вариант – покрытие самолетов серой краской, используемой для окраски кораблей ВМС США!).

В июле 1965 г. командование ВВС распорядилось нанести на все истребители-бомбардировщики F-105 камуфляжную окраску, идентичную используемой на самолетах, принимающих участие в боевых действиях в Индокитае. Апробацию схема камуфляжа проходила на самолетах дислоцированных в Западной Европе 36-го и 49-го авиакрыльев. Окраска представляла собой пятна коричневого и двух оттенков зеленого цвета на верхних поверхностях и полностью серые нижние поверхности. Было предложено несколько «модификаций» опознавательных знаков для нанесения на рисунок камуфляжа. Одним из первых испытывался вариант в виде пятиконечной звезды черного цвета с черными прямоугольниками по бокам. Вариант пришлось откинуть по дипломатическим причинам – черный цвет вызывал неприятные аналогии с пиратами. В результате приняли обычный многоцветный рисунок опознавательного знака, но уменьшенного размера – диаметр, описанной вокруг звезды окружности – 15 дюймов.

Самолеты двух крыльев, размещенных в Таиланде перекрашивали партиями по три или по шесть машин. Во времена, когда «Тандерчифы» летали неокрашенными, на килях всех истребителей-бомбардировщиков изображались многоцветные эмблемы эскадрилий. Поначалу эмблемы наносили и на камуфляжный рисунок, но через коротких срок от них отказались, а уже нарисованные эмблемы были закрашены. Самолеты приняли довольно унылый боевой облик без ярких пятен. Однако в 1968 г. ввели двухбуквенные коды подразделений (первая литера – авиакрыло, вторая – эскадрилья). Литеры высотой 24 дюйма (610 мм) наносили белой краской с обеих сторон киля на все самолеты Тактического авиационного командования ВВС США, включая «таиландские» авиакрылья.

Незадолго до появления на килях «Тандерчифов» буквенных кодов изменения коснулись написания серийного номера. Ранее все цифры наносились черной краской, высота цифры составляла шесть дюймов (152 мм), но так как последние три цифры номера часто использовались как радиопозывной, их сделали более крупными для лучшей заметности, высотой 16 дюймов (406 мм).

Традиционно американские летчики, принимавшие участие в боевых действиях старались повысить свой моральный дух разного рода «веселыми картинками» на фюзеляжах своих самолетов. Пилоты «Тандерчифов» в этом отношении исключением не являлись. Чаще всего рисунки наносили в районе кабины по левому борту самолета. Так же традиционно дизайн рисунка выбирал не летчик, а «чиф» – глава наземной команды, обслуживавшей самолет.

Очень часто обтекатель РЛС окрашивался в цвет эскадрильи, на обтекателе контрастной краской писали три последние цифры серийного номера. Так на 'самолетах 34-й эскадрильи 388-го авиакрыла обтекатели РЛС окрашивались в черный цвет, 44-й эскадрильи – в желтый, 469-й эскадрильи – в зеленый.

Часть самолетов 388-го авиакрыла действовала ночами, поэтому нижние поверхности этих машин покрывались пятнами оливково-зеленого и коричневого цветов. В начале 1968 г. эти «Тандерчифы» привели к единому для всех самолетов стандарту со светлосерыми нижними поверхностями.


Техническое описание истребителя-бомбардировщика Рипаблик F-105 «Тандерчиф»

Самолет представлял собой сред- неплан со стреловидным крылом и однокилевым оперением. Планер истребителя-бомбардировщика был рассчитан на эксплуатационную перегрузку 8,67 g и предельную 13 g.

Фюзеляж технологически расчленен на три части – носовую, центральную и хвостовую.

Носовая часть фюзеляжа имела обычную конструкцию из кольцеобразных рам-шпангоутов различного сечения и мощных лонжеронов. В передней части, до силового шпангоута крепления переднего лонжерона крыла, находился отсек бортового электронного оборудования; пушка и снарядный ящик; ниша, в которую убирается передняя опора шасси, а также кабина летчика.

Конструкция центральной части фюзеляжа была образована шпангоутами и уголковыми стрингерами. В нижней части находился двустворчатый бомбоотсек. Конструктивно в состав центральной секции фюзеляжа включен центроплан с воздухозаборниками.

Площадь сечения задней части фюзеляжа в соответствии с правилом площадей увеличивалась к хвосту. Правило площадей учтено в конструкции фюзеляжа, начиная с модификации F-105B.

Хвостовая секция – обычной конструкции, крепилась к центральной секции четырьмя болтами. Хвостовая секция выполнялась съемной для обеспечения доступа к двигателю. Законцовка хвостовой секции образована воздушными тормозами длиной около 1 м. В закрытом положении четыре элемента тормозов образуют сужающее-расширяющееся сопло. При интенсивном торможении в полете или на пикировании с большой высоты отклонялись все четыре элемента. Выпущенные воздушные тормоза почти удваивали лобовое сопротивление самолета без заметного изменения его балансировки. При посадке отклонялись лишь две боковые секции. Верхняя и нижние блокировались. Верхняя – чтобы не мешать выпуску тормозного парашюта, нижняя – чтобы не задеть при посадке о ВПП. Максимальный угол отклонения секций – 40 град. Секции тормозов слегка открывались или закрывались при работе двигателя с «погашенной» форсажной камерой в случае, если регулировалось сечение сопла. Воздушные тормоза приоткрывались при уменьшении тяги на малых оборотах двигателя и закрывались при увеличении тяги. В нижней части хвостовой секции был установлен небольшой подфюзеляжный киль.

Стреловидность крыла по линии фокусов составляла 45 град. Удлинение крыла – 3,18, относительная толщина профиля в корневом сечении – 5,5%, в концевом – 3,7%. Крыло имело два главных лонжерона и один вспомогательный, расположенный между ними. Носовая часть крыла имела коническую аэродинамическую крутку. Механизация крыла включала автоматически отклоняемый на больших углах атаки носок и односекционные щелевые закрылки с гидроприводом. На каждой плоскости имелось по пять секций интерцепторов и обычные элероны. Интерцепторы служили для управления самолетом по крену на больших приборных скоростях.

Вертикальное оперение однокилевое, стреловидное. Руль направления имел осевую компенсацию, триммер отсутствовал.

Управляемый стабилизатор состоял из двух половинок, соединенных стальной трубой, дифференциальное управление консолями стабилизатора не предусматривалось.

Двигатель

Истребитель-бомбардировщик F- 105 «Тандерчиф» был оснащен одним турбореактивным двигателем Пратт-энд-Уитни J-75-P-3/5/10 (самолет F-105B) или J-75-P-10/19W (F- 105D/F). Двигатель снабжен системой впрыска воды и форсажной камерой. Воздух в двигатель поступал через воздухозаборники с внутренним сжатием. Воздухозаборники имели скошенные заостренные кромки, вызывающие расщепление скачков уплотнения с целью уменьшения вредного влияния скачков на характер обтекания хвостового оперения. Сечение воздухозаборника регулировалось подвижным клином, кроме того, расход воздуха регулировался перепускными створками, расположенными непосредственно перед двигателем. Положение клина регулировалось автоматически в зависимости от числа М. Для обеспечения работы двигателя на земле внутри ниш опор шасси имелись дополнительные воздухозаборники, закрытые металлической сеткой.

У основания передней кромки киля расположен воздухозаборник системы охлаждения форсажной камеры, кроме того за счет подсоса воздуха между соплом двигателя и соплом, которое образуют секции воздушных тормозов, создается дополнительная реактивная тяга.

Топливная система

Большие размеры фюзеляжа позволили разме

стить в нем значительный запас топлива. Емкость внутренних баков составляла 2915 л. Основные мягкие топливные баки находились в центральной секции фюзеляжа над воздухозаборниками. Была предусмотрена подвеска топливного бака емкостью 1477 л внутри бомбоотсека. В носовой части фюзеляжа по левому борту находилась штанга топливоп- риемника дозаправки топливом в полете.

Бортовое оборудование

На самолете была установлена система автоматического управления Дженерал Электрик FC-5 и система управления огнем AN/ASG-19. Специально для истребителя-бомбардировщика F-105 фирмой Эклипс Пионер разработан центральный вычислитель аэродинамических параметров, который выдавал данные о высоте, скорости и температуре окружающего воздуха.

Навигационная аппаратура включала радиолокатор R-14 NASARR, имеющий режимы панорамного обзора местности и следования рельефа местности; допплеровскую навигационная система AN/APN-131 (но модификации F-105D), радионавигационную систему TACAN, УКВ радиопеленгатор, аппаратуру радиотехнической системы посадки ILS. В состав допплеровской навигационной системы входил допплеровский радиолокатор, первичные датчики аэродинамических параметров, вычислитель аэродинамических параметров и навигационный вычислитель. Система непрерывно рассчитывала координаты точки места самолета с учетом сноса, путевую скорость, курс, расстояние до очередной поворотной точки маршрута. Ошибка навигационной системы составляла порядка 5 км на 1 час полета.

Система управления огнем и навигационная система были завязаны в единый комплекс, известный под наименованием «Тандерстрик». Система «Тандерстрик» обеспечивала автоматическое бомбометание с различных видов маневра в простых и сложных метеоусловиях.

Пространственная ориентация самолета определялась с помощью курсовертикали фирмы Лир.

Автопилот Дженерал Электрик FC-5 работал в режимах стабилизации барометрической высоты полета и числа М. Автопилот обеспечивал самолетовождение по заданному маршруту в ортодромической системе координат.

В состав приборного оборудования были включены новейшие на тот период приборы с ленточными шкалами – указатель числа М, указатель высоты и вертикальной скорости.


Вооружение

На самолете была стационарно установлена шестиствольная автоматическая 20-мм пушка М-61 «Вулкан» скорострельностью 6000 выстрелов в минуту. Скорострельность удалось повысить (штатная скорострельность пушки «Вулкан» 4000 выстрелов в минуту) за счет использования двухленточного питания. Привод вращения блока стволов гидравлический. Боекомплект 1029 снарядов обеспечивал непрерывную стрельбу в течение 11 секунд.

Для наружной подвески вооружения имелось пять пилонов: один центральный подфюзеляжный и четыре подкрыльевых. Мосса подвесного вооружения 5400 кг (F-105B) или 7800 кг (F-105D).


Летно- технические характеристики F-105DF-105F

Размах крыла, м 10,64 10,64

Длина, м 20,43 21,06

Высота, м 6,01 6,15

Площадь крыла, м2 35,81 35,77

Масса пустого, кг 12700 12880

Взлетная масса, кг

нормальная 17250

максимальная 23 830 24 500

Макс, посадочная масса, кг 23150

Мосса полезной нагрузки 4000

Макс, скорость на

большой высоте Mss 2,1 М=2,25 Макс, скорость

у земли, км/ч 1376 1531

Скороподъемность, м/с 175 162

Макс, дальность полета, км 4000 3330


А .А. Щербаков
