СУПЕРМАРИН "СПИТФАЙР"

(Продолжение. Начало в №№ 1-4, 7-8,10-12/2005 г., 1-9,11/2006 г., 1/2007 г.)

Незадолго до Второй мировой войны между Англией и Германией проходила война «престижная», которая была направлена на установление и удержание за собой мирового рекорда скорости в категории сухопутных самолетов с поршневым двигателем.(1*) Еще 12 августа 1937 года министерство авиации Великобритании выдало фирме «Супермарин» заказ под номером В81 7241 /38. По этому заказу было необходимо заняться разработкой специальной версии новейшего истребителя «Спитфайр» для исследования путей развития конструкции машины с целью улучшения мирового рекорда скорости.

В основу этого проекта было положено форсирование авиационного двигателя «Мерлин», мощность которого двигателестроительное отделение фирмы «Роллс-Ройс» предполагало довести до 2000 л.с., и подготовка двух планеров самолета «Спитфайр» к установке на них этих моторов. По предварительным расчетам ожидалось достижение скорости около 644 км/ч.

Контракт на доработку был заключен с фирмой «Супермарин» в 1938 году. Для реализации программы «High- Speed Spitfire» («Высокоскоростной «Спитфайр») под модернизацию был выделен неоконченный планер сорок восьмого истребителя «Спитфайр» Mk.l с серийным номером К9834. Самолету суждено было стать первой моделью под фирменным обозначением «Тип-323».

К этому времени рекорд скорости изменился уже дважды. 11 ноября 1937 года Герман Вурстер на самолете Bf 109 V-13 развил скорость 610,55 км/ч, а 3 июня 1938 года на 100-ки- лометровом замкнутом маршруте генерал-люфтцойгместер Эрнст Удет(2*), пилотируя второй прототип истребителя Не 100 V-2 (иногда встречается обозначение Не 100U), довел ее до 634,59 км/ч.

Решение вернуть Британии пальму первенства подхлестывало изготовителей «Высокоскоростного «Спитфайра». Вскоре на заводскую взлетную полосу выкатили красивую машину – полностью переклепанную потайными заклепками, тщательно зашпаклеванную и отполированную до зеркального блеска. Самолет был целиком выкрашен в темно-синий цвет с серебристыми нижними поверхностями крыла и горизонтального оперения. По обоим бортам фюзеляжа протянулись серебристые молнии, над которыми были нанесены маркировочные обозначения «N.17».

«Высокоскоростной «Спитфайр» был оснащен новой цельноштампованной передней частью фонаря большого удлинения, которая резко уменьшала лобовое сопротивление. Средняя сдвижная часть фонаря не выступала за обводы гаргрота. Вместо хвостового колеса был установлен костыль. Два последних решения возвращали «Тип-323» к внешним обводам первого прототипа «Спитфайра» (серийный номер К5054). Именно таким задумал его еще «Ар Джей» – Реджинальд Джозеф Митчелл, добиваясь от своего детища наилучших летных данных. С самолета было снято все лишнее для рекордной машины оборудование. Законцовки крыла были скруглены по-новому. Этим сократили размах до 10,26 метров и, тем самым, увеличили удельную нагрузку на крыло при одновременном снижении лобового сопротивления.

1* Категория сухопутных самолетов с поршневым двигателем соответствует международной классификации (Класс 1 / Группа 1).

2* Эрнст Удет (1896-1941) – известный военный летчик-ас первой мировой войны (62 воздушные победы), заместитель министра авиации.

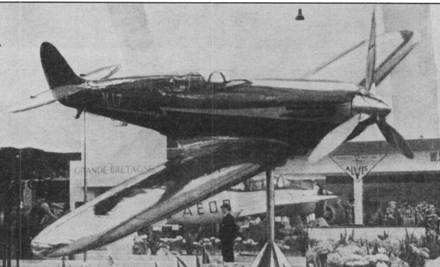

"Хайспид Спитфайр" на авиационной выставке в Брюсселе за несклько недель до начала войны. Обратите внимание на трехлопастный металлический винт

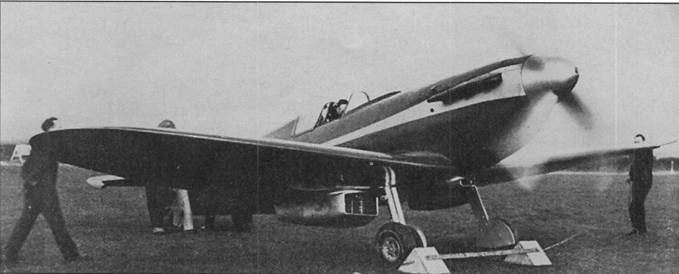

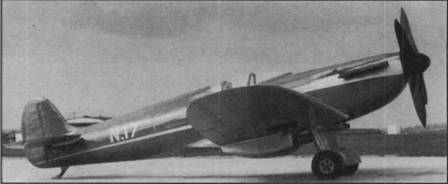

"Хайспид Спитфайр" с четырехлопастным деревянным винтом

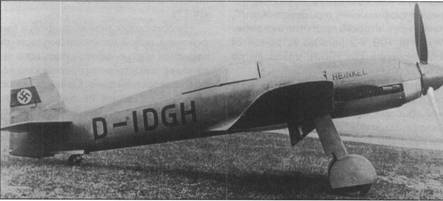

Хейнкель Не 100V8

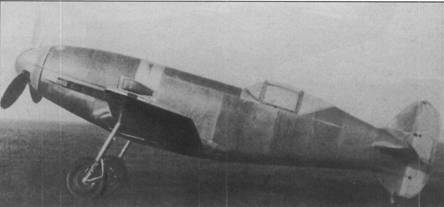

Мессершмитт Me 209

Но основные изменения затронули силовую установку и систему охлаждения. На самолете был установлен специальный двигатель «Мерлин» с кратковременной максимальной мощностью 21 60 л.с., приводивший во вращение деревянный четырехлопастный винт фиксированного шага. Для создания нормального режима охлаждения форсированного двигателя площадь водяного радиатора была увеличена с 0,1 7 до 0,26 м 2 , что привело к увеличению лобового сопротивления. Это нарушало аэродинамическую концепцию скоростного самолета, поэтому параллельно рассматривалось альтернативное решение. Стандартный радиатор сохранялся, но самолет дооборудовался баком с хладагентом, который обеспечивал двигателю две трети необходимого охлаждения. Хотя альтернативное решение и не воплотилось в реальную конструкцию, такая система охлаждения позволила бы добиться кратковременного прироста скорости на 87 км/ч.

Свой первый полет «N.17» совершил 10 ноября 1938 года, но слава держателя мирового рекорда скорости была уже не достижима. Возможности новой модификации германского Не 100 уже позволяли добиться скорости около 724 км/ч. Это заставило министерство авиации Великобритании усомниться в целесообразности продолжения работ, и 8 декабря того же года было решено проводить исследования только в области перспективных сторон проекта.

На летных испытаниях в первой половине 1939 года машина в варианте с увеличенным радиатором показала максимальную скорость 656,6 км/ч на высоте 915 м над уровнем моря. Но продолжения испытаний, при которых «N.1 7» должен был перейти рубеж 660 км/ч, не последовало. Они уже не имели смысла, поскольку мировой рекорд скорости снова не устоял перед натиском немецкой авиационной промышленности.

30 марта 1939 года Не 100 V-8, пилотируемый Гансом Диттерли, установил новый рекорд, равный 746,6 км/ч, а 26 апреля того же года тест- пилот фирмы «Мессершмитт» Фриц Вендель на Me 209 V-1 «поднял планку» до 755,188 км/ч.(3*) По соображениям пропаганды пресса называла этот самолет не иначе как Bf 109R, что должно было ввести в заблуждение вероятного противника относительно максимальной скорости очередной модификации основного истребителя Люфтваффе.

3* Этот рекорд был улучшен только через 30 лет. 16 августа 1969 года Дэррил Грин- майер – летчик-испытатель фирмы «Локхид» на самолете «Конквэст I» (модернизированный истребитель Грумман F8F-2 "Биркэт") с двигателем фирмы «Прагг-Уитни» R-2800-34W мощностью 3200 л.с. на трехкилометровой базе развил скорость 776,449 км/ч.

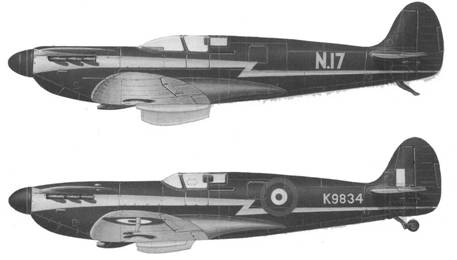

Схемы окраски "Хайспид Спитфайра"

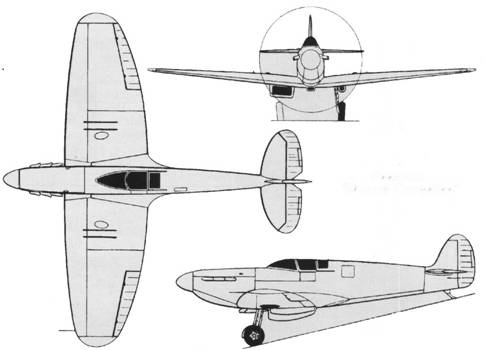

Проекции "Хайспид Спитфайра"

Для «Спитфайра» эти скорости были уже запредельными, но технические решения немецких конструкторов, позволившие добиться такого результата, побудили интерес к исследованию различных типов систем охлаждения силовой установки.

По оценкам Королевского авиационного института военно-воздушных сил, можно было достигнуть скорости 684 км/ч, если бы выступающий радиатор был полностью удален, а хладагент испарялся бы в специальном испарительном баке внутри крыла. Для фирмы «Супермарин» реализация такой конструкции вряд ли стала бы неразрешимой технической проблемой. Ведь идейным предшественником знаменитого «Спитфайра» был прототип истребителя «Супермарин Тип-224», созданный по спецификации 7./30. Уже тогда для получения чистоты обводов и снижения лобового сопротивления он имел пароконденсаторную систему охлаждения.

В июне 1939 года «Высокоскоростной «Спитфайр» выставлялся на Втором международном воздухоплавательном салоне в Брюсселе. На самолете был установлен металлический трехлопастный винт изменяемого шага «Де Хэвилэнд». Он заменил деревянный че- тырехлопастный винт с большим шагом установки лопастей, который использовался в первом полете. Несмотря на то, что радиатор был удален, испарительный бак на самолет еще не установили. Машину оснастили им в начале 1940 года, но «Высокоскоростной «Спитфайр» в таком виде так никогда и не испытывался.

С началом активных боевых действий немецкой авиации в небе над Ла Маншем и южным побережьем Англии начался следующий этап в судьбе «Высокоскоростного «Спитфайра».

В ноябре 1940 года на «Тип-323» установили двигатель «Мерлин» XII со стандартной системой охлаждения, фоторазведывательное оборудование и обычный козырек пилотской кабины. Маркировочное обозначение «N.17» было закрашено, и на самолет нанесли стандартные для того времени опознавательные знаки Британских королевских военно-воздушных сил.

В таком виде самолет был передан в подразделение воздушной разведки. Его военная служба, уже в качестве боевой машины, на аэродромах Хэс- тон и Бэнсон была обусловлена высокими аэродинамическими данными, что давало преимущество в скорости перед вражескими перехватчиками. Некоторое время после войны его использовали в качестве летающей лаборатории для испытания двигателей «Мерлин», а позднее он стал личным самолетом коммодора авиации Дж.Н. Бутмана.

Так, никогда не ставший мировым рекордсменом, но честно прослуживший в солдатском строю, «Высокоскоростной «Спитфайр»» летом 1 946 года был выведен из состава Королевских ВВС и сдан на слом.

(Продолжение следует)
