«ДВИГАТЕЛИ 2010»

Сергей МИХАЙЛОВ

С 14 по 17 апреля на территории ВВЦ в Москве проходил очередной, одиннадцатый международный салон «Двигатели 2010» и научно-технический конгресс -по дви-гателестроению НТКД-201 0.Организатором салона, как и прежде, выступила международная ассоциация «Союз авиационного двигате-лестроения». Салон открыл президент ассоциации Виктор Чуйко.

В этот раз на выставке были представлены 124 российских и зарубежных компании. По словам Виктора Чуйко, особенностью нынешнего салона стало участие интегрированных структур, созданных в период между выставками. Среди таких участников выделялось ОАО «Управляющая компания «Объединенная двигателестроительная корпорация» (ОДК), которая к тому же стала генеральным спонсором салона, а также Центр газотурбостроения «Салют», украинская корпорация «Ивченко», корпорация «Ростехнологии» и авиаремонтный холдинг ВВС России. Таким образом, салон этого года был посвящен всему жизненному циклу двигателей, включая разработку, производство, ремонт и сервисное обслуживание.

15 апреля на выставке прошел день ветеранов, посвященный 65-летию Великой Победы, 16 апреля был объявлен днем науки и знаний, выставку посетили молодые специалисты двигателестроительных предприятий, студенты и школьники. На церемонии открытия салона присутствовали руководители практически всех предприятий отечественного двигателестроения. Не было, правда, главы ОДК Андрея Реуса и управляющего директора ОАО «НПО «Сатурн» Ильи Федорова. (Представители «Сатурна» пояснили, что его увез в Аргентину президент страны.) Зато присутствовал один из главных заказчиков -президент ОАО «Объединенная авиастроительная корпорация» Алексей Федоров. На следующий день, 15 апреля, салон «Двигатели-2010» посетил второй главный заказчик - главком ВВС России генерал-полковник Александр Зелин.

Члены Ассоциации подошли к салону «Двигатели 2010» с неплохими результатами. Суммарный рост по всем предприятиям достиг 13% против 4,3% годом ранее. Положительных результатов добились 77% предприятий отрасли. Более половины объема продаж отрасли пришлось на предприятия ОДК.

Уже второй год экспозицию салона открывал стен Центрального института авиационного моторостроения (ЦИАМ) им Баранова. Напротив него располагался стенд Всероссийского института авиационного материаловедения (ВИАМ). «Мы считаем, что главное - это наука, поэтому экспозицию выставки открывают стенды ВИАМ и ЦИАМ», - сказал Виктор Чуйко. Именно от работы этих ведущих научных центров страны во многом зависит успех двух основных программ, над которыми работают сегодня практически все двигатели-сты России. Это двигатель ПД-14 для гражданского самолета МС-21 и ТРДДФ второго этапа для боевого самолета пятого поколения. Процесс пошел, делается основа, на которой можно развиваться дальше, отметил генеральный директор ЦИАМ Владимир Скибин. «Если мы сумеем сделать эти два двигателя, сможем двигаться дальше», - добавил он.

В своем докладе на НТКД-2010 директор ЦИАМ подчеркнул, что будущее гражданского моторостроения - «это двигатели с открытым ротором с очень высокими параметрами цикла». Видимо поэтому на стенде института был представлен ряд работ по биротативным вентиляторам для перспективных двигателей гражданской авиации. Эти разработки уже в принципе готовы для перехода к следующему этапу -установке вентиляторов на двигатель. Дело остается за созданием подходящего газогенератора. ЦИАМ и MTU Aero Engines работают по созданию турбины низкого давления с противовращением, но эти работы еще не завершены.

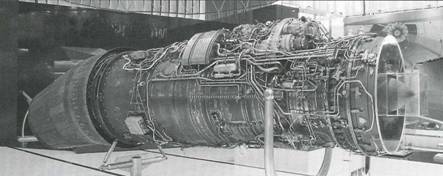

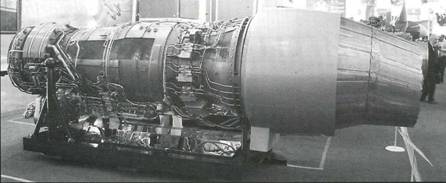

АЛ-31ФН

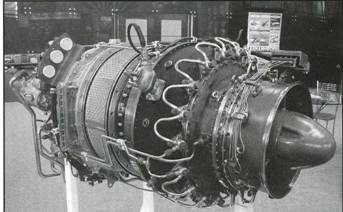

АИ-450

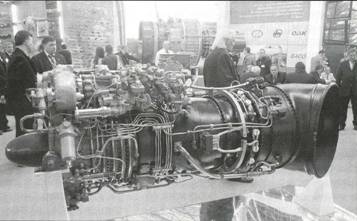

МС-500

В своем выступлении Владимир Скибин в очередной раз отметил, что для отечественного авиационного двигателестроения стартовая позиция в нынешней конкурентной борьбе весьма скромная, сказывается отсутствие работ по созданию новых авиадвигателей в стране за последние пятнадцать лет. Сейчас надо наверстывать упущенное время, создавать новые технологии, материалы, производить техническое перевооружение предприятий. Только по программе создания двигателя ПД-14 требуется порядка 20 новых материалов и наиболее важная задача - создание новых технологий. "За рубежом можно купить необходимое технологическое оборудование, но технологии нам никто не продаст, технологии надо разрабатывать нам самим и осваивать их как можно быстрее", -подчеркнул Владимир Скибин.

Одним их центральных экспонатов ЦИАМ в этот раз стала трансформируемая стендовая модель прямоточного двигателя для исследования рабочих процессов в интеграции с летательным аппаратом. Это конструкторская разработка молодых ученых ЦИАМ в сотрудничестве с МАИ и ОАО «Электромеханика». В начале апреля 2010 г. впервые в России были успешно проведены испытания крупномасштабной модели-демонстратора высокоскоростного прямоточного ВРД, интегрированного с имитатором фюзеляжа экспериментального гиперзвукового летательного аппарата. Впервые в Европе была получена тяга двигателя, превышающая лобовое сопротивление при числе М = 6 на высоте 27 км. Испытаниям демонстратора предшествовали успешные пусковые испытания мощного высотного гиперзвукового стенда, проведенные в конце марта 2010 г. Рабочая часть стенда позволяет при гиперзвуковых скоростях проводить исследования рабочего процесса в интегрированных экспериментальных объектах «двигатель+ГЛА».

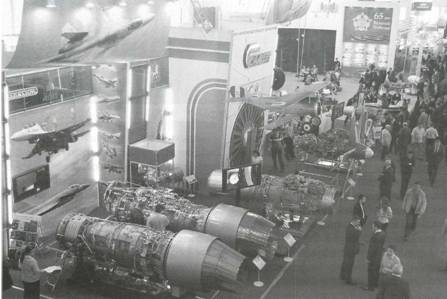

Центральная красная дорожка выставки вела от стендов институтов к стенду ОДК. Высокие потолки павильона делали общее освещение выставки тускловатым, и только стенд ОДК был освещен очень ярко, что наводило на мысль, что это и есть долгожданное светлое будущее отечественного двигателестроения. Все остальные стенды воспринимались так, что они как бы находятся «по дороге» к ОДК.

Возможно это случайность, но в ходе выставки стало известно, что ОДК договорилась с ММПП «Салют» о кооперации по двигателю второго этапа для ПАК ФА. Об этом сразу после открытия сообщил исполнительный директор ОДК Василий Лопотько. Теперь решение должно принять министерство обороны РФ, «объявив тендер на проектирование двигателя для ПАК ФА», добавил В.Лапотько.

Главной же новостью салона стало назначение генерального директора «Салюта» заместителем генерального директора ОДК. Сообщение о том, что Андрей Реус подписал приказ о назначении Ю.Елисеева своим заместителем, появилось в первый день работы салона. В сообщении пресс-службы «Оборонпрома» приводились слова А.Реуса о том, что «назначение обозначает новый этап развития российского двигателестроения, характеризующийся углублением кооперации между двумя нашими структурами с последующей интеграцией в единую компанию. В частности, речь идет о проекте двигателя для ПАК ФА, в котором собственные наработки имеют и «Салют», и предприятия ОДК. Концентрация усилий двух основных отечественных структур как в управлении, так и в производственном плане позволит решать многие вопросы по этой и другим темам более оперативно и эффективно».

«Салют» в части освоения технологий пятого поколения пошел по пути постепенного наращивания характеристик двигателя АЛ-31Ф, поэтапно отрабатывая и вводя в него элементы двигателя пятого поколения, причем без копейки бюджетных средств. Практика показала правильность такого пути.

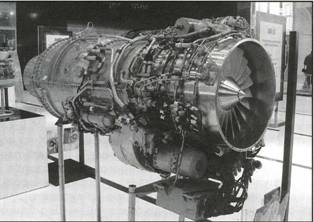

"117С"

АИ-55-МС

ТВЗ-117

Сегодня двигатель АЛ-31ФМ-1 с тягой на тонну больше своего предшественника и с ресурсом, увеличенным на 500 ч, уже летает в строевых частях: с апреля 2007 г. эти моторы устанавливаются на самолеты Су-27СМ. В этом году двигатели АЛ-31 ФМ-1 получили прописку на бомбардировщиках Су-34, что увеличило боевую эффективность самолета на 10-15% и сократило затраты на эксплуатацию.

АЛ-31 ФМ-2 с тягой 14500 кгс сегодня проходит стендовые испытания, все расчетные параметры подтверждаются. Следующим этапом станет АЛ-31ФМ-3 с тягой 15000 кгс. Опытный образец такого двигателя может быть готов в 2012 г. Компрессор для этого мотора «Салют» также продемонстрировал на своем стенде. При этом все эти двигатели взаимозаменяемы с исходным мотором АЛ-31 Ф, можно ставить их на самолет даже в полевых условиях.

На стенде «Салюта» демонстрировались натурные образцы двигателей АЛ-31 Ф серии 42 (тот самый АЛ-31 ФМ-1) и экспортный АЛ-31 ФН с нижним расположением коробки приводов для китайского истребителя J-10.

К новинкам выставки можно отнести вертолетный двигатель МС-500В взлетной мощностью 630 л.с, который демонстрировала корпорация «Ивченко». Выпуск этого мотора предлагается начать на производственных мощностях Казанского моторостроительного производственного объединения (КМПО).

Подписано соглашение между украинским двигателестроителем и администрацией Татарстана, на КМПО передана конструкторско-технологическая документация для сборки опытных моторов. Первый МС-500 планируется собрать в этом году и передать его Казанскому вертолетному заводу, где выпускаются вертолеты «Ансат».

Фирма «Мотор Сич» в очередной раз показала двухвальный вспомогательный газотурбинный двигатель АИ-450-МС. Теперь есть и тур-бовальная модификация этого мотора - АИ-450М, предназначенная для установки на вертолеты Ми-2М. При сухой массе 110 кг двигатель развивает мощность 400 л.с. на взлетном режиме.

В области вертолетных двигателей других новинок на выставке не было. «Мотор Сич» в очередной раз продемонстрировала двигатель ТВЗ-11 7ВМА-СБМ1 В. Такими моторами будут оснащаться ударные вертолеты Ми-24 ВВС Украины. Вертолетный двигатель ТВЗ-1 17ВМА-СБМ1В создан на базе серийного сертифицированного турбовинтового двигателя ТВЗ-11 7ВМА-СБМ1 для регионального самолета Ан-140 с применением его газогенератора и свободной турбины. Применение турбины компрессора с самолетного двигателя позволило отказаться от использования покрывающих дисков, используемых в двигателях семейства ТВЗ-117 и имеющих ограничение по ресурсу. Система автоматического управления (САУ) двигателем незначительно отличается от применяемых на вертолетах, что фактически не требует доработки бортовых систем. В зависимости от типа вертолета, на который устанавливается двигатель, САУ позволяет настраивать взлетную мощность в диапазоне от 2000 до 2500 л.с. При этом мощность на чрезвычайном режиме составляет 2800 л.с.

Новый двигатель имеет такие же массогабаритные характеристики и присоединительные размеры, что и применяемые на вертолетах семейств «Ми» и «Ка» двигатели ТВЗ-117. Более того, ранее выпущенные двигатели семейства ТВЗ-117 могут быть доработаны в конструктивный профиль ТВЗ-117ВМА-СБМ1В при проведении капитального ремонта на производственных мощностях «Мотор Сич».

Российские участники выставки отделались рекламными листовками по вертолетным двигателям РД-600В и ВК-800, а компания Pratt amp; Whitney Canada представляла свою продукцию на небольших плакатах, которые от стойки стенда и разглядеть было сложно.

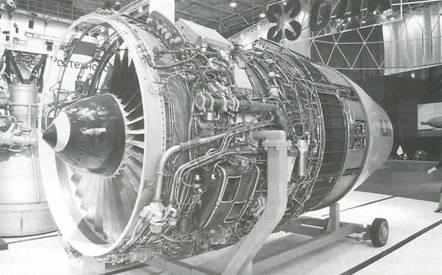

ПС-90А

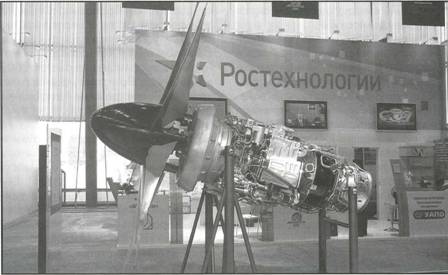

ТВ7-117СМ для Ил-114 (ОАО "Климов")

36МТ

По мнению исполнительного директора ОДК Василия Лапотько стоимость создания полномасштабного производства вертолетных двигателей в России оценивается в 5,95 млрд рублей. По его словам, в настоящее время идет подготовка постановления правительства РФ о выделения бюджетного финансирования на данный проект. «Я уверен, что постановление правительства будет подписано в мае. Пока работа идет за счет средств ОАО «Уфимское моторостроительное производственное объединение» (УМПО) и ОАО «Климов». Наша задача - не только воспроизводство ТВЗ-117 и ВК-2500, но и дальнейшее развитие двигателестроения. Необходимо создать современное производство, способное воплотить в жизнь двигатели для скоростного вертолета, вертолетов Ми-38, Ка-' 62, а также для локализации производства западных двигателей», - подчеркнул В.Лапотько.

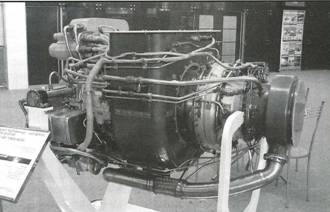

Хуже обстоят дела с отечественными поршневыми двигателями. Воронежский механический завод (ныне является филиалом ФГУП «ГКНПЦ им. М.В.Хруничева») который год демонстрирует одну и ту же продукцию. Даже и не продукцию, а штучные образцы поршневых двигателей М9ФВ мощностью 365 л.с. и М5 мощностью 170 л.с. Кроме того, корпорация «Ивченко» показала два двухтактных поршневых двигателя: МС-75ДЛА и МС-150ДЛА. Так что отечественная малая и спортивная авиация отечественных моторов не имеет, а когда будет иметь - непонятно.

Центральное место на стенде ОДК занимала продукция «Сатурна».

«Сатурн» на объединенном стенде ОДК в этот раз продемонстрировал двигатели АЛ-55И, двигатель для крылатых ракет «36МТ», морской ГТД М70ФРУ и двигатель «117С» на котором сегодня летают опытные образцы самолетов Су-35 и Т-50. Это глубокая тягово-ресур-сная модернизация двигателя АЛ-31ФП с форсажной тягой 14500 кгс и ресурсом 4000 ч. Использовать эти двигатели для модернизации существующих самолетов Су-27 и Су-30 достаточно проблематично, поскольку требуется доработка мотогондол и оборудования самолета. Как ни странно, в экспозиции предприятия отсутствовал двигатель SaM146, который «Сатурн» традиционно демонстрировал все предыдущие годы.

На «Сатурне» сложилась самая непростая ситуация из всех предприятий отрасли. Кредитная задолженность является неимоверно большой. Однако, по мнению В.Лапотько, на «Сатурне» «сконцентрирован ряд технических решений, которых нет на других предприятиях отрасли, собраны лучшие кадры в области проектирования и производства».

В этом году специалисты ОАО «Авиадвигатель» показали двигатель ПС-90А, представив также детали сертифицированного в декабре 2009 г. двигателя ПС-90А2, в том числе панель обшивки турбины из нержавеющей стали, панель обшивки газогенератора и турбины из углепластика и титана, малоэмиссионную жаровую трубу с керамическим покрытием и монокристаллические рабочие лопатки турбины высокого давления.

Тем не менее, ОАО «Пермский моторный завод» (ПМЗ) уже приступило к сборке двигателей ПС-90А2 для самолетов Ту-204СМ. «Сертификат на ПС-90А2 получен. У завода подписан контракт с OAK на поставку 12 двигателей. Все двигатели проавансированы и находятся в производстве», - сказал генеральный конструктор «Авиадвигателя» Александр Иноземцев. Два двигателя из этой партии уже готовы, первый ПС-90А2 прошел все испытания и будет передан заказчику в апреле, второй - в мае. Еще два двигателя планируется сдать OAK в конце года, потом ежемесячно будет поставляться по одному ПО90А2.

Газогенератор для двигателя ПД-14

«Авиадвигатель» на объединенном стенде ОДК также представил более 20 деталей перспективного газогенератора двигателя ПД-14, в том числе полноразмерную камеру сгорания, образцы лопаток, деталей и узлов из перспективных материалов..

15 апреля пермские моторостроители наградили лучшего эксплуатанта двигателей типа ПС90А. По итогам 2009 г. авиакомпания «Владивосток Авиа» названа лучшим эксплуатантом двигателей типа ПС90А по ряду показателей: интенсивность эксплуатации (среднемесячная наработка на один двигатель в авиакомпании по итогам года), отсутствие инцидентов или съемов двигателей, вызванных отказами по вине эксплуатации, оснащенность авиакомпании диагностическим оборудованием, оперативность принятия мер по результатам диагностики.

По итогам 2009 г. общий налет парка двигателей ПС-90А в авиакомпании «Владивосток Авиа» составил более 44000 часов, среднемесячный налет одного двигателя -312 часов. По состоянию на 9 апреля 2010 г. налет лидерного двигателя превышает 7900 часов.

По состоянию на 1 апреля 2010 г. в авиакомпаниях эксплуатируется более 270 двигателей ПС-90А. Впервые свидетельство лучшего эк-сплуатанта пермяки вручили на МАКО2007. Тогда по итогам 2006 г. лучшей также была признана авиакомпания «Владивосток Авиа». В 2008 г. свидетельство лучшего эксп-луатанта получила авиакомпания «Волга-Днепр», в 2009 г. - ОАО «Аэрофлот».

Однако на пути ПС-90А2 в большую жизнь пока стоят американцы. Накануне выставки ПМЗ получил от компании Pratt amp; Whitney (своего акционера и партнера по программе двигателя ПС-90А2) уведомление о возможных сложностях с получением лицензии Госдепартамента США на внешнеэкономическое сотрудничество. Это связано с тем, что ПС-90А2 может быть поставлен в Иран, в отношении которого в США введены строгие экономические санкции. Это пять самолетов Ту-204СМ, которые лизинговая компания «Ильюшин Финанс Ко.» должна поставить иранской авиакомпании "Iran Air Tour". Но речь тут не только о пяти самолетах, под угрозой также возможность лицензионного производства Ту-204СМ в Иране.

Сотрудничество с американскими поставщикам традиционно осложняется внешнеполитическими отношениями России и США. Сейчас основной совместной программой российских авиастроителей и Pratt amp; Whitney является сотрудничество по программе создания сред-немагистрального самолета МС-21. В начале апреля корпорация «Иркут» - головной подрядчик по разработке перспективного российского самолета МС-21 - объявила о заключении первого контракта на разработку бортовых систем для него. Тендер выиграла американская компания Pratt amp; Whitney, предложившая двигатель PW1400GP.

В августе прошлого года президент Pratt amp; Whitney по семейству двигателей нового поколения Роберт Сайя заявлял, что «руководство компании Pratt amp; Whitney не боится политических рисков». Верится в это с трудом. OAK просто вынуждена будет установить такие двигатели на первых МС-21, поскольку ПД-14 вряд ли поспеет к началу испытаний первых МС-21. А поскольку конкуренция на рынке пассажирских самолетов этого класса достаточно остра, госдеп США может без труда найти повод оставить самолет без двигателя, и если не лишить эту машину двигателей совсем, то существенно затянуть сроки ее создания. Таким образом, Boeing получит возможность спокойно вывести на рынок модернизированные лайнеры Boeing 737. Решение о ремоторизации этих машин может быть принято уже летом этого года, накануне выставки в Фарнборо.

"Наши двигателисты заявляют, что они создадут вполне конкурентоспособный двигатель, превосходящий по всем характеристикам зарубежные аналоги. Мы с нетерпением его ждем. И если он действительно получится и на него будет спрос, то мы с удовольствием будем его ставить на МС-21", -заявил в ходе выставки глава OAK Алексей Федоров.

Крупных "иностранцев", если не считать украинские компании, на выставке практически не было. Стенд Pratt amp; Whitney, расположенный напротив стенда корпорации «Ивченко», выглядел неимоверно скромно. Самым большим украшением стенда оказалась эмблема компании - орел в синем круге.

Что касается посетителей выставки, то наиболее многочисленными были китайцы, которые, как обычно, с неподдельным интересом рассматривали и ощупывали детали экспонатов.

Выставка «Двигатели 2010» показала, что не только в деле объединения, но и с точки зрения техники в отечественном двигателестроении есть определенные успехи. Но сделать предстоит еще очень много. Остается только надеяться, что на следующей выставке «Двигатели 2012» у российских моторостроителей будет больше поводов говорить об успехах.
