АЭРМАККИ МБ-339

Легкий штурмовик

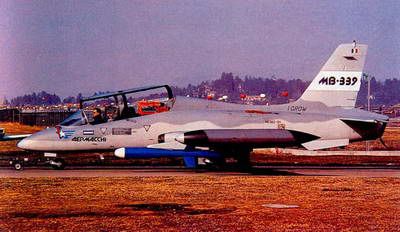

Самолет МВ-339А с противокорабельным вооружением

Один из самых распространенных учебно-боевых самолетов в мире. Является дальнейшим развитием УТС Аэромакки MB.326, принятого на вооружение в 1962 г. Разработка самолета, предназначенного для замены УТС Локхид Т-33, Фуга «Мажистер», ВАС «Джет Провост» и Аэрмакки МВ326, началась в 1974 г., а 12 августа 1976 г. самолет впервые поднялся в воздух. Работа над наиболее современной модификацией этого самолета, МВ-339С, началась в 1992 г., а в декабре 1985 г. эта машина совершила первый полет. Серийный выпуск выпуск МВ-339С начат в 1987 г.

Самолеты состоят на вооружении ВВС Италии (заказано 105 самолетов), ВМС Аргентины (10), Перу (16), ОАЭ (7), Ганы (4), Малайзии (13) и Нигерии (12). Имеются следующие модификации самолета:

МВ-339А (1976 г.) - учебно- боевой самолет;

МВ-339В - опытный учебно- боевой самолет с более мощным двигателем «Вайпер»Мк.680-43;

МВ-339АМ - противокорабельный вариант;

МВ-339С (1985 г.) - учебно-боевой самолет с усовершенствованным БРЭО;

МВ-339К « Велтро»2 - одноместный легкий штурмовик/учебно-тренировочный самолет;

MB-339RM - самолет для калибровки радиооборудования(построено четыре для ВВС Италии);

MB-339PAN - самолет для показательных акробатических полетов (построено 14 машин).

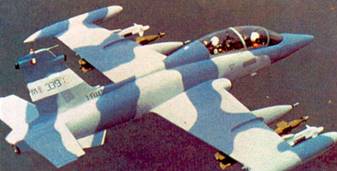

Легкий штурмовик МВ-339С в полете

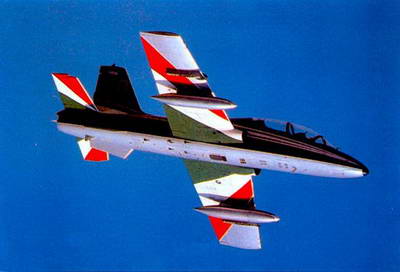

Самолет МВ-339А в демонстрационном полете

В 1992 г. для участия в конкурсе на лучший прототип учебно- тренировочного самолета JPATS для ВВС и ВМС США было построено два самолета «Т-Берд»II (вариант МВ-339С).

Конструкция. Самолет выполнен по нормальной аэродинамической схеме с низкорасположенным крылом, имеющим небольшой угол стреловидности. Расчетный ресурс планера тренировочного варианта 10 000 летных часов (20 000 посадок).

Крыло - трапециевидное, двухлонжеронной конструкции (передний лонжерон основной) с работающей обшивкой. Носок крыла выполнен из титановых сплавов. Профиль - NACA 64А. Консоли крыла крепятся к фюзеляжу на болтах. На каждой консоли установлено по одному аэродинамическому гребню на 2/3 полуразмаха.

Элероны с аэродинамической компенсацией имеют сервоприводы (при их отказе возможен переход на ручное управление с использованием триммеров, имеющих электрическое управление). Имеются однощелевые закрылки.

Фюзеляж - типа полумонокок. Под его центральной частью расположен воздушный тормоз с гидравлическим приводом. Под хвостовой частью фюзеляжа установлено два аэродинамических гребня.

Кабина экипажа - двухместная герметизированная, с тандемным расположением кресел (заднее кресло установлено с превышением над передним). На самолете применены катапультные кресла Мартин-Бейкер Mk.F10, обеспечивающие возможность аварийного покидания самолета на стоянке.

Шасси - трехопорное с носовым колесом. Управляемая передняя стойка убирается в фюзеляж поворотом вперед, основные стойки убираются в крыло. Колеса основных стоек имеют десятислойные пневматики низкого давления. Переднее колесо - с шестислойным пневматиком. Амортизаторы -мас- ляно-пневматические, имеется система аварийного выпуска.

Силовая установка. Один ТРД Роллс-Ройс «Вайпер» Мк.632-43 (1 х 1820 кгс), выпускаемый итальянской фирмой Пьяджо. Удельный расход топлива при максимальной тяге составляет 0,97 кгс/кг.ч. На самолете МВ-339К установлен ТРД «Вайпер» Мк.680 (1 х 2000 кгс).

Топливо размещается в двух мягких баках в фюзеляже и двух баках, закрепленных на концах крыла (суммарная емкость - 1413 л). Предусмотрена подвеска двух ПТБ (2 х 340 л) под крылом. Система заправки топливом - централизованная, под давлением. Кроме того, имеются горловины для заправки «самотеком».

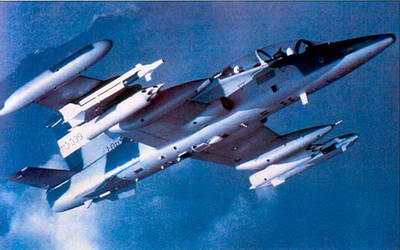

МВ-339С с вооружением из двух ракет AIM-9L «Сайдуиндер», двух блоков НАР и двух контейнеров с пушками DEFA (30 мм)

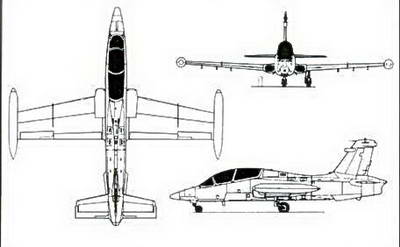

Схема легкого штурмовика АЭРМАККИ МВ-339С

Общесамолетные системы. Гидравлическая система с рабочим давлением 176 кгс/см2 используется для приводов закрылков, элеронов, воздушного тормоза, шасси, тормозов колес и управления носовым колесом.

Электрическая система состоит из двух основных генераторов мощностью 9 кВт (30 В), работающих от двигателя, а также одного резервного генератора мощностью 6 кВт (30 В). Две никель-кадмиевые батареи емкостью 22 А ч (24 В) для запуска двигателя. Система переменою тока постоянной частоты напряжением 115 и 28 В питается через однофазный статический преобразователь мощностью 600 В. А.

Имеется система кондиционирования воздуха и наддува с избыточным давлением 0,246 кгс/см: .

Целевое оборудование. Самолет оснащен комбинированной системой управления, объединяющей курсовертикаль и командно- пилотажный прибор. На самолетах МВ-339С в кабине имеются многофункциональный экранный индикатор на монохромной ЭЛТ и индикатор на лобовом стекле.

Имеется два варианта радиосвязного и радионавигационного оборудования:

вариант U - для стран, использующих для управления полетами дециметровый диапазон (в состав комплекта входит связной приемо-передатчик Коллинз AN/ARC-159(V) или Магнавокс AN/ARC-164, аварийная система связи SIT301, СПУ Коллинз IА-102, приемник радионавигационной системы TACAN Гоффман ANS 952, автоматический радиокомпас Коллинз DF-206 или Маркони AD-380C, запросчик-ответчик системы радиоопознавания Бендикс AN/APX-100);

вариант V - для стран, использующих метровый диапазон (два связных приемопередатчика Коллинз AN/ARC-175, низкочастотный усилитель Коллинз IA-1 02А, комплект посадочных и навигационных приемников Коллинз AN/ARN-126, система DME Коллинз «серия 40», автоматический радиокомпас Коллинз DF-206 или Маркони AD-380C, приемо-ответчик системы управления воздушным движением Коллинз TDR-90).

Самолет МВ-339С оснащен доплеровским измерителем скорости и сноса GEC-Маркони AD-660, сопряженным с инерциальной платформой Литтон LR-80 и навигационным вычислителем. Имеется система обнаружения радиолокационного облучения и контейнером с ИК ловушками. На внешнем узле подвески может размещаться контейнер с четырьмя 70- мм аэрофотоаппаратами.

Вооружение. На шести подкрыльевых узлах подвески может размещаться УР класса «воздух- воздух» с ТГС AIM-9 «Сайдуиндер», ракеты класса «воздух-поверхность» AGM-65B «Мейврик», контейнеры с 30-мм пушками «Дефа»533 (120 снарядов на ствол), 12,7-мм пулеметами (120 патронов) или 7,62-мм многоствольными пулеметами «Миниган» (1500 патронов). Самолет может оснащаться блоками с НАР калибром 81 мм, 68 мм или 50 мм, а также свободнопадающими бомбами.

РАЗМЕРЫ:

размах крыла, м 11,22

длина самолета, м 11,24

высота самолета, м 3,99

площадь крыла, м2  19,30

МАССЫ, кг.

максимальная взлетная 6350

нормальная взлетная  4982

пустого самолета 3430

топлива во внутренних баках 1388

вооружения на внешних узлах подвески 1859

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ: максимальная скорость, км/ч.

на малой высоте 902

на высоте 9150 м  817

посадочная скорость, км/ч 185

скорость сваливания, км/ч 149

максимальная скороподъемность, м/с 30,5

практический потолок, м 14 240

взлетная дистанция, м…. 490

посадочная дистанция, м 460

практическая дальность:

с двумя ПТБ, км 2040

без ПТБ, км 1760

максимальная эксплуатационная перегрузка, д 7,33
