СУ-32ФН (СУ-27ИБ)

Истребитель- бомбардировщик

Последним и, пожалуй, наиболее экзотическим самолетом в семействе Су-27 явился истребитель-бомбардировщик (иногда классифицируемый и как многоцелевой бомбардировщик) Су-32ФН. Дизайн этой машины с длинным, отогнутым вниз сплюснутым «клювом» (за что на Западе его окрестили «утконосом») не может оставить равнодушным даже людей, далеких от авиации. А высокие летные характеристики, совершенное радиоэлектронное оборудование, мощный комплекс средств защиты и разнообразное вооружение делают его сильнейшим в мире тактическим ударным самолетом начала 2000-х годов.

Работы по созданию двухместного варианта Су-27 с кабиной экипажа, летчики в которой размещались не последовательно, как на обычной «спарке» Су-27уБ, а рядом, «плечом к плечу», по схеме, принятой в современной бомбардировочной авиации (так, в частности, расположен экипаж на самолетах Су-24, Дженерал Дайнэмикс F-111 и Грумман А-6), были начаты в ОКБ им. П.О. Сухого в середине 1980-х годов. Первоначально самолет с такой компоновкой, Су-27КМ2, разрабатывался в качестве учебно-тренировочного, для подготовки летчиков палубной авиации: сидя бок-о-бок, инструктор и летчик могли лучше взаимодействовать в полете, кроме того, обоим членам экипажа обеспечивался отличный обзор впе- ред-вниз, что особенно важно для выполнения посадки на палубу корабля. Однако вскоре стало очевидно, что самолет имеет значительные резервы для расширения области его применения.

Сокращение ассигнований на строительство российских авианосцев, наметившееся в конце 1980-х годов, не могло не отразиться и на планах развития палубной авиации. Создание Су-27КМ2 стало менее актуальным.

Однако задел, полученный в ходе разработки палубной «спарки», был успешно использован при создании истребителя-бомбардировщика нового поколения, предназначенного для замены самолетов МиГ-27, Су-17 и Су-24. Работы по созданию такой машины, имевшей заводской шифр Т-10В, велись с начала 1980-х годов в ОКБ им. П.О. Сухого под руководством М.П. Симонова. Главным конструктором самолета стал Р.Г. Мартиросов. Разработка бортового комплекса радиоэлектронного оборудования осуществлялась ленинградским НПО «Ленинец» (ныне - Санкт-Петербургская холдинговая компания «Ленинец»), Предусматривалось создание многофункционального авиационного комплекса, способного с равной эффективностью поражать широкий круг наземных, морских и воздушных целей.

Первоначально работы над Т-10В шли в направлении модификации двухместного самолета Су-27уБ, в практически не измененную конструкцию планера которого предполагалось вписать новое радиоэлектронное оборудование и вооружение. Однако в дальнейшем было принято решение о размещении экипажа рядом, что обещало повышение эффективности боевого применения и безопасности полета. Кроме того, такая компоновка позволяла избавится от дублирования ряда приборов. Улучшалась и эргономика кабины экипажа, что делало возможным выполнять более длительные полеты.

Следующим шагом явилось применение крыла с новым наплывом, на котором разместилось переднее горизонтальное оперение (ПГО). Было решено отказаться от регулируемого воздухозаборника, что обусловливалось спецификой боевого применения ударного самолета (высокая максимальная скорость на большой высоте не имела особого значения для ударной машины, «работающей», преимущественно, у земли и густо увешенной разнообразным вооружением).

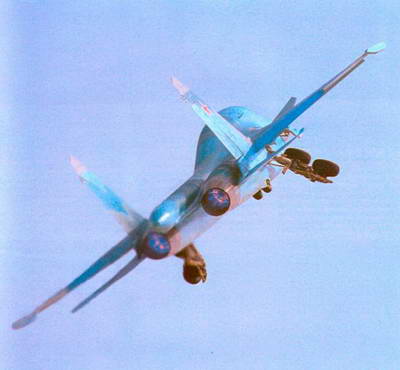

СУ-32ФН в момент взлета

Радикально перекомпонованная, более «емкая» носовая часть истребителя-бомбардировщика позволила «вобрать в себя» все усовершенствованное бортовое оборудование, убираемую штангу топливоприемника систему дозаправки в воздухе, а также дополнительный объем топлива. Увеличение взлетной массы до 45 т потребовало усиления шасси и перехода к двухколесным тележкам на основных опорах.

К 1990 году было, в основном, завершено проектирование новой машины и вскоре на опытном производстве машиностроительного завода им. П.О. Сухого начались работы по трансформации одного из серийных учебно-боевых самолетов Су-27УБ в опытный экземпляр истребителя-бомбардировщика Т-10В-1 (впоследствии известный как Су-34-1). На Новосибирском авиационном заводе им. В.П. Чкалова изготовили новую носовую секцию самолета, которую установили затем на модернизированный планер «спарки». Замене подверглись, также, воздухозаборники и мотогондолы.

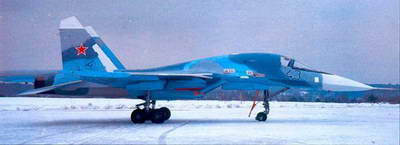

Истребитель-бомбардировщик СУ-32ФН. Вид сбоку

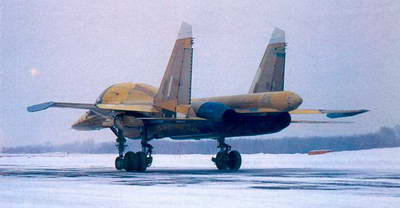

Самолет СУ-32ФН. Вид сзади

Первый полет переоборудованного самолета состоялся 13 апреля 1991 года на аэродроме ЛИИ (г. Жуковский). Машину пилотировал заслуженный летчик-испытатель А. Иванов. В феврале 1992 года самолет, получивший к тому времени «ВВСовское» название Су-27ИБ, демонстрировался руководителям стран СНГ и журналистам в ходе показа авиационной техники на аэродроме в Мачулищах (Беларусь), в 1992 и 1993 годах Су-27ИБ совершал показательные полеты на Московском авиасалоне в группе заправляемых в воздухе самолетов, а также выполнял индивидуальный высший пилотаж, показав маневренные характеристики, приближавшиеся к возможностям одноместного Су-27.

Одновременно с испытаниями первого опытного самолета на заводе им. В.П. Чкалова в Новосибирске началась подготовка к серийному производству истребителя-бомбардировщика, получившему еще одно название - Су-34. В конце 1993 года завершилась сборка первого предсерийного самолета и 18 декабря Су-34 с бортовым номером «43», пилотируемый летчиками-испытателями И.В. Вотинцевым и А.И. Гайворонским, впервые поднялся в воздух. 3 марта 1994 года он совершил беспосадочный перелет из Новосибирска в Подмосковье на аэродром в Жуковском. Летом 1994 эта машина впервые публично демонстрировалась на международном авиакосмическом салоне в Париже. Она была снова переименована и предстала перед парижанами как Cy-32FN (Fighter Navy - морской истребитель). Англоязычная абревиатура в названии самолета свидетельствовала о стремлении его создателей продвигать истребитель-бомбардировщик на мировой рынок вооружения.

Самолет Су-32ФН оптимизирован для полетов на малых высотах, что обеспечивает ему наилучшую выживаемость в воздушном пространстве противника, прикрытом мощными современными средствами ПВО. Однако маловысотный профиль полета, когда ударный самолет, выходя из зоны досягаемости «высокоинтеллектуальных» средств поражения зенитных ракет и истребителей противника, превращается в мишень для переносных зенитно-ракетных комплексов (ПЗРК), малокалиберной артиллерии (МЗА) и стрелкового оружия, потребовал принятия серьезных мер по улучшению защищенности. Нелишне вспомнить, что в ходе вьетнамской войны, в 1968 году, американские ВВС за короткое время потеряли три из шести новейших бомбардировщиков Дженерал Дайнэмикс F-111 А, действовавших на предельно малых высотах, причем две из этих машин стали жертвами МЗА. ВВС Великобритании и Италии в ходе операции «Буря в пустыне» в результате огня иракской МЗА и ПЗРК лишились нескольких истребителей-бомбардировщиков «Торнадо», также наносивших удары с малых высот и не имевших бронирования, еще большими оказались потери в этой войне лишенных брони однодвигательных американских истребителей-бомбардировщиков Дженерал Дайнэмикс F-16. В то же время отлично защищенные от малокалиберных снарядов и осколков ракет штурмовики Су-25 оказались трудноуязвимыми для ПВО «моджахедов» Афганистана, имевших на вооружение многочисленные зенитные автоматы и пулеметы, а также новейшие ПЗРК американского, английского, китайского и советского производства.

Опыт боевого применения авиации на малых высотах был учтен создателями Су-32ФН. Кабина экипажа этого самолета выполнена (впервые в мировой практике на машинах данного класса) в виде броневой титановой капсулы. Аналогичную защиту получили и другие жизненно важные элементы конструкции, в частности, расходный топливный бак и двигатели. Общая масса элементов конструкционной защиты составила 1480 кг. Все это, в сочетании со средствами защиты, реализованными еще на самолете Су-27, обеспечило Су-32ФН высокую степень выживаемости в маловысотном полете над территорией, насыщенной средствами ПВО.

В последнее время одним из основных элементов, обеспечивающих боевую живучесть современной авиации, стало уменьшение радиолокационной, тепловой и визуальной заметности летательных аппаратов (технология «Стеле»). Разумеется, все, что относится к мерам по снижению заметности самолетов, требует повышенной секретности, что и делается как в России, так и за рубежом (достаточно вспомнить, какой тайной обставляли американцы работы по своим «невидимкам» - F- 117А и В-2). Однако даже внешний осмотр Су-34 позволяет сделать вывод о том, что эта машина имеет уменьшеную ЭПР по сравнению с другими самолетами данного класса. Ярко выраженная интегральная компоновка планера («фамильная черта» всех машин семейства Су-27) сочетается с радикально измененной, сплюснутой формой носовой части. Отсутствует крупногабаритный «клюв» радиоприцела (антенна РЛС, наравне с воздухозаборниками, вносит основной вклад в формирование ЭПР боевого самолета в передней полусфере). Все это, а также применение радиопоглощающих покрытий и материалов, могут сделать Су-32ФН значительно менее заметным на экранах РЛС, чем самолеты одной с ним «весовой категории» (Су-24, F-111 и F-15F).

Еще одним элементом, повышающим боевую живучесть Су-32ФН, является наличие у штурмана-оператора второго управления. Приняты и дополнительные меры для спасения экипажа в случае, если истребитель- бомбардировщик все же получит смертельные повреждения: система катапультирования обеспечивает аварийное покидание самолета в три раза быстрее, чем на Су- 24М.

Отличная аэродинамика, огромная (по сравнению с аналогами) емкость внутренних топливных баков, обусловленная интегральной компоновкой самолета, высокоэкономичные двухконтурные двигатели с цифровой системой управления, наличие системы дозаправки топливом в воздухе, а также узлов подвески для топливных баков, обеспечивают Су-32ФН дальность полета, приближающуюся к дальностям полета средних бомбардировщиков FB-111A, Ту- 16, Ту-22 и Ту-22М. Тактические бомбардировщики предыдущего поколения, в частности, самолеты Су-24 и F-111, также обладают хорошей дальностью. Однако в полной мере реализовать технические возможности этих машин мешали эргономические факторы, приводящие к быстрой утомляемости экипажа. Летчики тактических бомбардировщиков, а также ряда самолетоа дальней (стратегической) авиации - Ту-22, Ту-22М, FB-111, В-58 вынуждены весь полет находиться на катапультных креслах, в фиксированном положении; отсутствует (или крайне несовершенно) сантехническое оборудование (вещь необходимая даже для «суперменов»-летчиков); нет условий для принятия в полете горячей пищи. Продолжительный полет на Су-32ФН стал значительно более комфортабельным. Члены экипажа получили возможность вставать в кабине в полный рост, что позволяет им восстанавливать работоспособность затекших мышц, появился туалет и шкаф для подогрева пищи. Воздушная система на высоте до 10000 м поддерживает в кабине давление, соответствующее высоте 2400 м, что позволяет экипажу совершать полет без кислородный масок. Имеется мощная система кондиционирования воздуха. Все это обеспечивает высокую работоспоспособность летчиков в длительном, продолжительностью до 10 часов полете, еще более увеличивая боевой потенциал Су-32ФН.

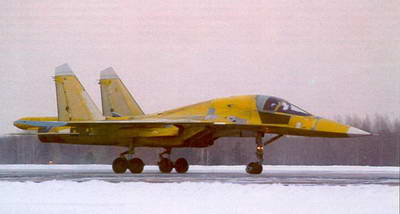

Опытный самолет СУ-32ФН

Доступ экипажа в кабину истребителя-бомбардировщика также упрощен и осуществляется по трапу через нишу переднего шасси.

Су-32ФН предназначен для уничтожения наземных (надводных), в том числе и малоразмерных подвижных и стационарных объектов в тактической и оперативной глубине противника, а также воздушных целей, днем и ночью, в простых и сложных метеоусловиях.

В настоящее время Су-32ФН рассматривается как одна из наиболее приоритетных программ ВВС России. По утверждению представителей ВВС, уровень БРЭО этой машины позволяет отнести ее к боевым самолетам пятого поколения. Продолжается постройка истребителей-бомбардировщиков опытной серии (к концу десятилетия предполагается выпустить 12 самолетов). С 2005 года Су-32ФН должны заменять в военно-воздушных силах самолеты Су-24 и Су-24М. В печати сообщалось, что помимо истребительно-бомбардировочной модификации ведутся работы по созданию и других вариантов Су-32, в частности, самолета разведчика и самолета РЭБ.

Конструкция. Самолет выполнен по схеме «триплан»(нормальная аэродинамическая схема, дополненная передним горизонтальным оперением). По сравнению с Су-27 практически без изменения сохранена форма консольных частей крыла и хвостового оперения, однако крыльевые нагшывы продлены до носовой части фюзеляжа.

Как и на Су-27, фюзеляж истребителя-бомбардировщика плавно сопрягается с крылом. В его головной части расположен радио- прозрачный обтекатель БРЛС, имеющий эллиптическую форму и острые боковые кромки. В отсека оборудования, справа перед кабиной летичиков, размещена убираемая штанга топливоприемника системы дозаправки в полете.

Двухместная кабина экипажа, в которой размещен летчик (слева) и штурман-оператор (справа), выполнена в виде титановой броневой капсулы. Доступ в кабину осуществляется через нишу передней опоры шасси посредством встроенного трапа. Члены экипажа располагаются в катапультных креслах К-36МД. Катапультирование возможно на всех режимах полета (включая режим руления).

На борту самолета имеется термос, устройство для подогрева пищи, «ассинизационное устройство» (столь изящным термином назван самолетный гальюн) и бортовая аптечка.

Снаряжение экипажа состоит из высотно-компенсирующих костюмов или высотных морских спасательных комплектов, ЗШ и комплекта кислородного оборудования.

В закабинном отсеке находится основной объем бортового радиоэлектронного оборудования и боекомплект пушки. Хвостовая часть фюзеляжа, в целом, подобна хвостовой части самолета Су-27.

Консольная часть крыла, выполненная по кессонной схеме, имеет угол стреловидности по передней кромке 42°. Удлинение крыла 3,5, сужение - 3,4.

Механизация крыла включает двухсекционный поворотный носок, а также флапероны, использующиеся и как закрылки.

В центроплане имеются ниши для уборки основных опор шасси. В крыльевых наплывах размещено БРЭО, а также пушка (справа). В

районе дульного среза орудия имеется экран из стали.

Заднее горизонтальное оперение площадью 12,2 м2 - диффенциально отклоняемое. Угол стреловидности цельноповоротных консолей - 45° по передней кромке. Углы отклонения стабилизатора +15/-200 , для управления по крену возможно дифференциальное отклонение половин горизонтального оперения с «ножницами» 10°.

Переднее горизонтальное оперение, размещенное в торце корневого наплыва крыла, состоит из двух цельноповоротных консолей размахом 6,4 м и площадью 3 м2 . Угол стреловидности по передней кромке ПГО - 53,5°.

Вертикальное оперение - двухкилевое, суммарной площадью 15,4 м2 . Угол стреловидности по передней кромке - 40°.

На самолете применено новое тележечное шасси (база 6,6 м, колея 4,4 м) с тандемным расположением колес на основных стойках, обеспечивающее самолету хорошую проходимость по плохоподготовленным аэродромам (а следовательно, и боевую «выживаемость», в условиях, когда капитальные ВПП будут выведены из строя, как это случилось, к примеру, в Ираке в 1991 году. Основные опоры убираются по направлению полета в ниши центроплана с разворотом тележек. Передняя опора убирается в фюзеляж поворотом назад. На основных опорах телескопического типа по схеме «тандем» установлены двухколесные тележки с колесами КТ-206 (950 х 400 мм). На управляемой передней опоре полурычажного типа установлены два колеса КН-27 (680 х 260 мм).

Установка в хвостовой части фюзеляжа, между двигателями, дополнительного БРЭО потребовало переноса контейнера тормозного парашюта с хвостового конуса на верхнюю часть фюзеляжа, сделав его выдвижным («клавишного» типа).

Силовая установка. Истребитель-бомбардировщик имеет два ТРДДФ семейства АЛ-31. На опытных самолетах установлены двигатели АЛ-31 Ф (2 х 12500 кгс). На серийных машинах предполагается применение более мощных ТРДДФ. В печати назывались ТРДДФ АЛ-31 ФМ и АЛ-35Ф (2 х 14000 кгс).

Всережимные нерегулируемые воздухозаборники расположены под корневым наплывом крыла и имеют прямоугольное сечение со скругленной нижней кромкой. Клин торможения несколько отодвинут от поверхности наплыва, образуя щели для слива пограничного слоя. Имеются створки подпитки и перепуска воздуха.

Для предохранения двигателей от попадания на земле и в полете посторонних предметов в канале установлена роторная защита.

Топливная система включает три бака в фюзеляже, один - в центроплане и два - в консолях крыла. Возможна подвеска трех ПТБ емкостью по 3000 л.

Су-32ФН оснащен системой дозаправки топливом в полете (дозаправка может осуществляться с «танкеров» Ил-78 и Ил-78М, а также бомбардировщика Су-24М, оснащенного подвесным агрегатом УПАЗ).

Общесамолетные системы.

Самолет имеет две независимые гидросистемы, каждая из которых приводится от своего двигателя.

Элекрооборудование включает генераторы постоянного и переменного тока, приводимые от роторов двигателей, преобразователи однофазного и трехфазного тока, аккумуляторные батареи (в качестве резервного источника питания).

Воздушная система используется в качестве аварийной для выпуска шасси, а также служит для наддува кабины и отсеков с оборудованием. Обеспечивается возможность выполнения полета без кислородных масок на высоте до 10 км.

Для управления Су-32ФН используется цифровая многоканальная электродистанционная система. Система активной безопасности, установленная на истребителе-бомбардировщике, автоматически предотвращает выход на недопустимые полетные режимы и столкновение с землей при маловысотном полете. Имеется режим приведения к горизонту и выведения из штопора. Система, выполненная с использованием элементов искусственного интеллекта, автоматически контролирует физическое состояние и действия летчиков, работу бортовых систем и остаток топлива, обеспечивает автоматическое возвращение на аэродром и заход на посадку.

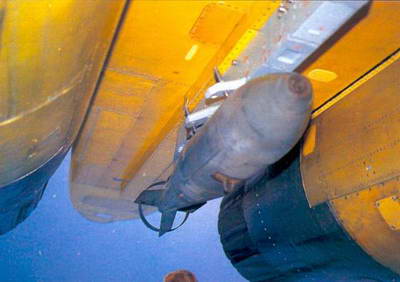

Авиабомба ФАБ-500 под фюзеляжем СУ-32ФН

Имеется система автоматического гашения колебаний самолета в плоскости тангажа с использованием ПГО.

Целевое оборудование. Бортовое радиоэлектронное оборудование Су-32ФН решает следующие задачи:

- поиск, обнаружение и распознавание наземных и надводных объектов, выдача целеуказания, прицеливание и применение средств поражения в простых и сложных метеоусловиях;

- круглосуточное и всепогодное обнаружение, опознавание и определение координат самолетов и ракет противника, атакующих истребитель- бомбардировщик в передней и задней полусферах, с выдачей целеуказания системе наведения ракет класса «воздух-воздух» для поражения атакующих самолетов, а также в комплекс РЭБ для обороны от атакующих ракет класса «воздух-воздух» и «поверх- ность-воздух »;

- круглосуточное и всепогодное обеспечение маловысотного полета при полуавтоматическом и автоматическом управлении самолетом;

- круглосуточное и всепогодное обеспечение совместных групповых действий самолетов;

- противодействие радио

электронным средствам управления оружием наземных систем ПВО противника, истребителям, а также ракетам класса «воздух- воздух» и «поверхность-воздух»;

- ведение помехозащищен- ной засекреченной телефонной и телекодовой связи с пунктами управления АСУ фронтовой авиации и информационного обмена между самолетами;

- выдача информации на кабинные индикаторы о параметрах полета, работе бортовых агрегатов и систем, а также о тактической обстановке;

- регистрация данных объективного контроля.

БРЭО самолета имеет расширенную архитектуру вычислительных средств, спроектированных в виде автономных информационных модулей. Они включают вычислительные блоки большой мощности ЭВМ «Аргон» и процессоры, объединенные мультиплексными шинами передачи данных. Все информационные модули управляются сдвоенной центральной вычислительной системой, которая полностью координирует работу, обеспечивает обмен данными и представление информации экипажу.

Самолет способен выполнить боевую задачу даже при частичных отказах некоторых информационных модулей. Архитектура комплекса позволяет осуществлять дальнейшее наращивание его возможностей (или их снижение в экспортных вариантах).

Установленная на борту самолета многорежимная БРЛС с фазированной антенной решеткой позволяет обнаруживать малоразмерные наземные цели, осуществляя одновременное сопровождение «на проходе» несколько воздушных целей. Дальность обнаружения воздушных целей (в том числе и малозаметных) -до 200- 250 км.

Самолет может быть оснащен БРЛС заднего обзора, которая не только предупреждает экипаж об атаке противника, но и может управлять пуском ракет класса «воздух-воздух». Ни один зарубежный ударный самолет в настоящее время не располагает подобным и возможностями.

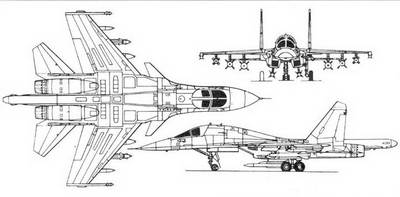

Схема самолета СУ-32ФН

Потенциал самолета по обнаружению целей повышается за счет использования двухканаль- ной телевизионной и тепловизионной системы, совмещенной с лазерным дальномером-целеуказателем. Каналы могут работать как совместно, так и раздельно, в зависимости от погодных условий и времени суток.

«Морской» вариант комплекса БРЭО предназначен для противолодочных операций, ведения разведки, определения минных полей и борьбы с надводными кораблями. БРЛС гарантирует обнаружение следа от подводной лодки на удалении до 150 км (с больших высот). Для обнаружения подводных лодок используются и 72 радиогидроакустических буя, в состав которых входит несколько пассивных пеленгаторов, работающих в широком диапазоне частот, активные РГАБ и средства взрывного генерирования волн.

В хвостовой центральной балке может размещаться датчик магнитных аномалий, служащий для обнаружения погруженных ПЛ.

Бортовая система радиотехнической разведки большую часть времени работает в режиме ожидания. Система способна обнаруживать, идентифицировать и определять направление на работающее радиооборудование противника.

Истребитель-бомбардировщик оснащен навигационным комплексом, включающим инерциальную навигационную систему, скомплексированную с приемником спутниковой навигационной системы, а также средства радионавигации.

В кабине установлены многофункциональные цветные экранные жидкокристаллические индикаторы, а также индикатор на лобовом стекле (ИЛС).

Вооружение Су-32ФН включает встроенную пушку ГШ-301 (30 мм, 1500 выстрелов в минуту) с боекомплектом 180 снарядов.

На 12 узлах внешней подвески может размещаться до 8000 кг разнообразного вооружения. Комплекс ударного высокоточного оружия обеспечивает поражение наземных (надводных) целей на дальности до 250 км. В его состав входят тактические крылатые ракеты Х-59М с телевизионным командным наведением (до трех ракет и контейнер с аппаратурой управления), ракеты «воздух-поверхность» семейства Х-29, Х-25М и С-25Л (до шести единиц), противокорабельные или противорадиолокационные высокоскоростные ракеты типа Х-31 (до шести), до трех корректируемых авиационных бомб КАБ-1500 или до шести КАБ-500.

В варианте для борьбы с морскими целями самолет может брать на борт до двух тяжелых противокорабельных ракет, подвешиваемых под крылом. Другой тип противокорабельного вооружения - шесть малогабаритных ракет Х-35. На страницах зарубежной печати в начале 1997 года была опубликована фотография макета самолета Су-32ФН (Cy-32FN), под крылом которого подвешены четыре перспективных противокорабельных ракеты типа «Альфа», разрабатываемые НПО «Машиностроение». Сверхзвуковая малозаметная ПКР

с максимальной дальностью 250 м по смешанному профилю и 120 км - на малой высоте предназначена для высокоточного поражения приоритетных надводных и наземных целей. Она выполнена по нормальной аэродинамической схеме со складным треугольным крылом и оперением. Под корпусом расположен воздухозаборник ковшового типа. Ракета имеет высокоточную систему инерциальной навигации с коррекцией от космической системы навигационной системы, обеспечивающей наведение на маршевом участке траектории. Многоканальная головка самонаведения управляет ракетой при подлете к цели. Стартовая масса ракеты - 1600 кг, максимальная скорость соответствует М=3.

Для борьбы с подводными лодками противника самолет может вооружаться четырьмя самонаводящимися торпедами, размещаемых под фюзеляжем, а также контейнером с 70 гидроакустическими буями на центральном подфюзеляжном узле.

«Неинтеллектуальное» оружие для поражения наземных целей аналогично вооружению самолета Су-27 и включает до шести блоков с НАР С-8 (120 ракет) или С-13 (30 НАР), а также до шести ракет С-25, до семи контейнеров малогабаритных грузом КМГУ, до 16 Ф АБ-500, до 22 ФАБ-250 или до 34 ФАБ-100.

Ракетный «арсенал» класса «воздух-воздух», размещенный на истребителе-бомбардировщике, в целом аналогичен вооружению других самолетов семейства Су-27. Он включает до восьми новейших ракет средней дальности с активным радиолокационным самонаведением РВВ-АЕ, до шести ракет средней дальности типа Р-27 или УР малой дальности с ТГС Р-73. На концевых частях крыла может размещаться два контейнера с системой РЭБ «Сорбция». Под крылом и фюзеляжем могут подвешиваться три ПТБ.

РАЗМЕРЫ:

размах крыла, м 14,05

длина самолета (с ПВД), м 23,34

высота самолета, м 6,36

МАССЫ, кг.

нормальная взлетная 42 000

максимальная взлетная 44 360

боевой нагрузки на внешних узлах подвески:

нормальной 4000

максимальной 8000

топлива во внутренних баках 12 100

топлива вместе с ПТБ 19 300

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ: Максимальная скорость

(М=1,8), км/ч 1900

максимальная скорость

у земли, км/ч 1300

практический потолок, м 14 000

боевой радиус действия (при скорости 900 км/ч), км\

на малой высоте без ПТБ 600

на малой высоте с ПТБ 1130

перегоночная дальность:

с ПТБ, км 4500

с одной дозаправкой

в воздухе, км 7000

длина разбега, м 1260

длина пробега, м 1100

с тормозным парашютом, м 950

максимальная эксплуатационная перегрузка, д 7
