BAe « БАКЭНИР»

Штурмовик

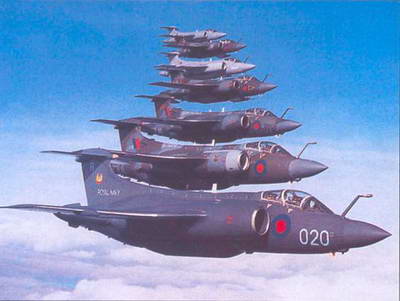

В полете группа штурмовиков «БАКЭНИР» английских ВВС и ВМС

В 1951 и 1955 годах в состав английского флота вошли тяжелые ударные авианосцы «Игл» и «Арк Ройал», заложенные еще в годы второй мировой войны (соответственно, в 1942 и 1943 гг.). Корабли водоизмещением 46450 т, имевшие (впервые в мире) угловую полетную палубу, а также оснащенные мощными катапультами и самолетоподъемниками, могли брать на борт достаточно тяжелые боевые самолеты, в том числе и носители британской ядерной бомбы, прототип которой был взорван в 1952 году.

В июле 1955 года ВМС Великобритании выдали фирме «Блэкберн» (в дальнейшем, после ряда преобразований, вошедшей в состав фирмы «ВАе») заказ на проектирование тяжелого двухместного палубного штурмовика NA.39. Самолет предназначался для действий с малых высот и должен был иметь вместительный грузоотсек для размещения «спецбоеприпаса», обычных свободно- падающих бомб или морских мин. В качестве приоритетных целей для новой машины назывались важные объекты в приморских районах СССР, береговая инфраструктура советского флота, а также новейшие советские артиллерийские крейсера типа «Свердлов», появление которых весьма встревожило английских моряков. Считалось, что преодолеть ПВО этих кораблей, состоящую из стабилизированных 100- и 37-мм орудий с радиолокационным управлением, можно лишь на предельно малой высоте и околозвуковой скорости. Вероятно, оценка британцами мощности зенитной артиллерии кораблей проекта 68 бис была, все же, несколько завышена, однако появление на советском флоте в начале 1960-х годов БПК и легких крейсеров с зенитным ракетным вооружением делало концепцию нового английского штурмовика вполне оправданной.

Особенностью проекта NA.39 стала мощная система управления пограничным слоем, в сочетании с крыльевой механизацией значительно улучшающая взлетно-посадочные характеристики и позволяющая самолетам базироваться не только на тяжелых кораблях типа «Арк Ройал», но и на более легких авианосцах типа «Сентаур» (усовершенствованный проект «Колосус», четыре корабля этого типа, заложенные в 1944-45 гг., вошли в строй в 1953-1959 гг.). Штурмовик было решено оснастить двумя двигателями Де Хэвилленд «Джайрон Джуниор» DGJ.1 (2 х 3170 кгс).

Первый полет опытного самолета S.Mk.I, получившего чисто морское имя «Бакэнир» (одна из разновидностей морских разбойников), состоялся 30 апреля 1958 года. Первый предсерийный штурмовик S.Mk.I с ТРДэ Хэвилленд DGJ.1, выкрашенный в «противоатомный» белый цвет, снижающий вероятность поражения световым излучением ядерного взрыва, взлетел 23 января 1962 года. (Летчики-испытатели - Д. Уайт- хед и Б. Уотсон) На вооружение строевых эскадрилий британского флота «Бакэниры» начали поступать в июле 1962 года. На борт авианосца «Арк Ройал» новые штурмовики перебазировались в феврале 1963-го. Всего флоту было передано 40 самолетов S.Mk.I (в том числе 20 предсерийных машин). Королевские ВМС получили уникальный боевой самолет, превосходивший все зарубежные аналоги по скорости у земли (М=0,85) с полной боевой нагрузкой (четыре ФАБ массой по 450 кг или одна ядерная бомба, размещенные в грузоотсеке). Штурмовик мог сбрасывать бомбовое вооружение как с горизонтального полета, так и со сложных видов маневра.

17 мая 1963 года состоялся первый полет усовершенствованного варианта самолета - «Бакэнир» S.Mk.2 - с более экономичными и мощными двухконтурными двигателями Роллс-Ройс «Спей». Кроме того, модернизированные штурмовики оснащались съемной штангой топливоприемника системы дозаправки в полете. Было усовершенствовано, также, БРЭО. Усиленное крыло самолетов S.Mk.2 позволило увеличить общую массу боевой нагрузки до 7300 кг. Английский флот приобрел 84 подобных самолетов, поставки которых начались в 1964 году и завершились в 1968 году.

До конца 1960-х годов «Бакэниры» оставались основным авиационным ударным средством британских ВМС. Часть самолетов использовалась в качестве заправщиков (для этого под крылом подвешивался контейнер «Флайт рефьюлинг» Мк.20 с заправочным агрегатом, однако большая дальность полета штурмовика позволяла ему выполнять длительные полеты и без дозаправки. Так, один из «Бакэниров», взлетев с борта авианосца «Викториес» в Ирландском море, совершил посадку в Гибралтаре, преодолев 3700 км.

Во второй половине 1960-х годов в комплект вооружения самолетов были введены американские ракеты «Булпап» с радиокомандным наведением (две или четыре УР подвешивались под крылом), велись работы и над более совершенной британской самонаводящейся ПКР «Мартел».

Однако 1966 год стал роковым для английского флота. Британское правительство под бременем непосильных оборонных расходов приняло решение о полной ликвидации авианосцев. Прекращались работы над ударными авианосцами нового проекта CVA-01.

Вскоре большая часть поставленных ВМС к тому времени «Бакэниров» была передана военно- воздушным силам. 70 бывших палубных штурмовиков S.Mk.2, модифицированных в «сухопутный» вариант S.Mk.2A, поступили на вооружение ВВС в 1969-1972 гг. Кроме того, в 1968-1977 гг. ВВС заказали дополнительную партию из 43 штурмовиков S.Mk.2B. В состав их вооружения включили новейшие управляемые ракеты «Мартел» с телевизионным наведением, предназначенные для поражения морских и наземных целей. В дальнейшем все самолеты S.Mk. 2А также доработали до уровня S.Mk.2B.

Единственной зарубежной страной, закупившей «Бакэниры», стала ЮАР, которая в 1966-1967 гг. приобрела 16 штурмовиков S.Mk. 50. Самолеты, являющиеся модификацией S.Mk.2, предназначались, в первую очередь, для нанесения ударов по морским целям в Индийском и Атлантическом океанах. Применительно к условиям африканского климата в их конструкцию были внесены некоторые изменения. Так, для базирования на авиабазе Ватерклуф, находящейся на севере (т.е. ближе к экватору), на довольно большой высоте над уровнем моря, самолеты оснастили двумя пороховыми стартовыми ускорителями BS 605, расположенными по обе стороны от тормозного гака. Хотя дальность полета «Бакэниров» вполне удовлетворяла ВВС и ВМС ЮАР, самолеты все же имели комплект оборудования для дозаправки в воздухе.

После введения международного эмбарго на поставку ЮАР вооружения прекратились и поставки запчастей для «Бакэниров». Однако, к чести южноафриканских авиаторов, за весь период эксплуатации не было потеряно ни одного штурмовка. Все же парк «Бакэниров» постепенно уменьшался за счет естественного износа и «канибализации» самолетов на запчасти.

К1985 году на вооружении ВВС ЮАР сохранилось лишь шесть боеспособных самолетов этого типа. Однако их задачи резко изменились: из морских штурмовиков «Бакэниры» превратились в региональные стратегические бомбардировщики - носители ядерного оружия. Работы по созданию оружия массового поражения всегда имели наивысший приоритет секретности, поэтому судить о ядерной программе ЮАР можно лишь по противоречивым и отрывочным публикациям в печати, как правило, без ссылок на официальные источники.

В 1963 году начались поставки первого южноафриканского урана Израилю, где к тому времени разворачивалась национальная ядерная программа. После «шестидневной войны» 1967 года, когда Израиль остался, практически, в международной изоляции, сотрудничество с другим «изгоем мирового сообщества» - ЮАР - в области оборонных исследований еще более углубилось. Очевидно, осуществлялись и совместные ядерные исследования. В 1977 году советский разведывательный искусственный спутник обнаружил в пустыне Калахари деятельность, весьма напоминающую подготовку к подземным ядерным испытаниям. Вскоре аналогичная информация поступила и с борта американского спутника. Несмотря на противостояние СССР и США, ни та, ни другая «сверхдержава» не была заинтересованы с расширении «ядерного клуба».

После энергичного политического давления как из Москвы, так и из Вашингтона, работы в пустыне в Калахари были свернуты. Однако ядерная программа ЮАР и Израиля продолжалась, и через два года, 22 сен- тября 1979 года американский ИСЗ VELA зафиксировал в Индийском океане в районе острова Принс-Эдуард двойную яркую вспышку, происхождение которой не вызывало сомнений - ядерный взрыв. Вскоре в печати появились сообщения, что это было уже третье испытание израильской нейтронной бомбы мощностью 3 Кт, проведенное при помощи южно- африканцев: два предыдущих взрыва удалось замаскировать, проведя их в условиях ненастной погоды, при плотной облачности, поглотившей значительную часть светового излучения.

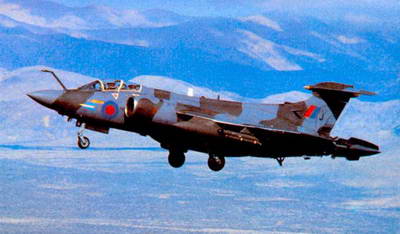

«БАКЭНИР» S.Mk.II ВВС Великобритании на учениях «Ред Флэг "79» в США

Сообщалось, что в конце 1980- х несколько израильских ядерных боеприпасов, а также техническая документация по оперативно-тактической баллистической ракете «Иерихон» были переданы ЮАР. В 1989 году па полигоне «Арнистон» начались испытания южноафриканской БР, созданной на базе «Иерихона». Однако ракета требовала доводки, а пока роль носителя ядерных бомб была возложена на «Бакэниры», имеющие вместительный грузоотсек, изначально создававшийся для спецбоеприпаса, а также большую дальность полета.

Уход южноафриканской армии из Анголы и Намибии, а также радикальные политические изменения, произошедшие в самой ЮАР в начале 1990-х годов, очевидно, привели к прекращению дальнейших работ по ядерной программе, а пять оставшихся в строю «Бакэниров» в марте 1991 года были сняты с вооружения. Возможно, в качестве носителей сохранившихся у ЮАР ядерных боеприпасов в настоящее время рассматриваются самолеты «Мираж» F.I.

Серийное производство «Бакэниров» завершилось в 1974 году после постройки двух опытных, 18 предсерийных и 182 серийных самолетов (в том числе 16 экспортных).

«Бакэниры»Б.Мк.2, остававшиеся в составе английских ВМС до конца 1970-х годов (они базировались уже не на кораблях, а не береговых аэродромах), были доработаны в варианты S.Mk2C и S.Mk.2D (последние имели на вооружении ракеты «Мартел»), 42 самолета из состава Королевских ВВС в 1987-1989 гг. прошли частичную модернизацию, в ходе которой было доработано их БРЭО. 28 марта 1991 года, сразу после окончания боевых действий в районе Персидского залива, последние «Бакэниры» были сняты с вооружения английских военно- воздушных сил. Четыре из них передали в авиационные музеи и для установки на постаменты, а один - фирме Атлас для использования в качестве летающей лаборатории.

Конструкция. Самолет нормальной аэродинамической схемы со среднерасположенным крылом и Т-образным хвостовым оперением. Планер оптимизирован для полетов на малых высотах, максимальная эксплуатационная перегрузка составляет 7 при массе 17 500 кг, расчетный ресурс - 1000 ч полета на малых высотах.

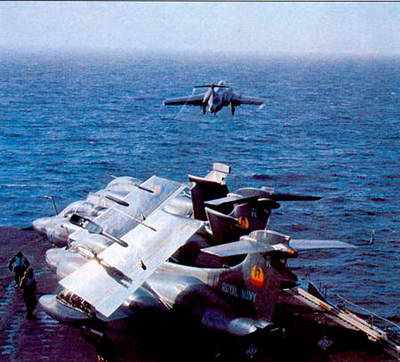

«БАКЭНИРы» ВМС Великобритании на палубе авианесущего корабля HMS Ark Royal

В конструкции планера применены в основном алюминиевые сплавы DTD.5020 и 746, большое число силовых элементов (лонжероны центроплана, рамы гондол двигателей и т. д.) изготовлены из стали; масса планера около 6000 кг.

Крыло с трехлонжеронным центропланом и двухлонжеронными консолями с переменной стреловидностью по передней кромке; консоли крыла складываются по осям, расположенным на 50% полуразмаха. Обшивка крыла выполнена из монолитных фрезерованных панелей, изготовленных из плит толщиной 76 мм из сплава DTD.5020, лонжероны и нервюры выполнены из поковок, носок крыла изготовлен из сплава «Нимоник 75», законцовки крыла и элеронов - из стеклопластика. Стреловидность крыла по линии 1/4 хорд 40° v корня, 38° 16' в средней части и 30° 12' на концах, угол поперечного V нулевой, угол установки 2,5°, хорда крыла у корня/на концах 4,14/2,44 м, относительное удлинение - 3,55.

Фюзеляж типа полумонокок, спроектирован по правилу площадей и выполнен в основном из алюминиевого сплава DTD.746. Кабина экипажа герметизированная двухместная, с тандемным расположением катапультируемых кресел, обеспечивающих покидание самолета на стоянке. Фонарь сдвижной. Хвостовой конус состоит из двух расщепляющихся створок, образующих воздушные тормоза при отклонении в стороны.

Стабилизатор (размах 4,34 м, площадь 7,02 м2 ) цельноповоротный; закреплен на концевой части киля, которая на шарнирном узле поворачивается вместе со стабилизатором; стабилизатор имеет балансировочные поверхности (2,06 м2 ), которые отклоняются только при отклонении элеронов. Киль (6,37 м2 ) с форкилем и рулем направления (1,00 м2 ).

Для улучшения взлетно-посадочных характеристик используется система управления пограничным слоем (УПС) с выдувом

воздуха через щели на верхней поверхности носка крыла, на нижней поверхности носка стабилизатора, а также перед закрылками (общая площадь 2,16 м2 ) и зависающими элеронами (5,09 м2 ). Сжатый воздух отбирается в систему УПС от компрессоров двигателей. Система УПС автоматически включается при отклонении закрылков и элеронов на 10°, ее применение уменьшает скорость захода на посадку на 28-30 км/ч. Максимальный коэффициент подъемной силы при убранной механизации 0,96, при отклоненной механизации без УПС 1,3, при отклоненной механизации с УПС - 2.

Шасси - трехопорное, с одноколесными стойками. Передняя стойка управляемая в пределах ±48°, убирается назад, основные опоры - в гондолы двигателей. Пневматики колес бескамерные. Тормоза колес дисковые, с автоматами торможения. Колея шасси - 3,62 м, база - 6,30 м. Под хвостовой частью фюзеляжа имеется тормозной гак.

Силовая установка. Два ТРДД Роллс-Ройс RB.168-1А «Спей» Мк.101 (2 х 5035 кгс). Двигатели расположены в гондолах по бокам фюзеляжа и имеют овальные воздухозаборники.

На южноафриканских самолетах устанавливаются дополнительно ракетные ускорители BS.605 тягой по 3630 кгс.

Топливо размещается в восьми баках в верхней центральной части фюзеляжа, имеющих общую емкость 7092 л. Самолет может нести дополнительный запас топлива в подвесном баке в отсеке вооружения (2000 л), в сбрасываемом баке под створкой отсека вооружения (1932 л) и двух сбрасываемых

баках (по 1136 л или 1955 л) на внутренних подкрыльных пилонах. В носовой части фюзеляжа перед кабиной может устанавливаться съемная топливоприемная штанга для дозаправки в полете.

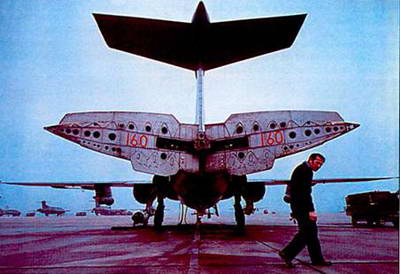

Штурмовик ВАе «БАКЭНИР» (вид сзади)

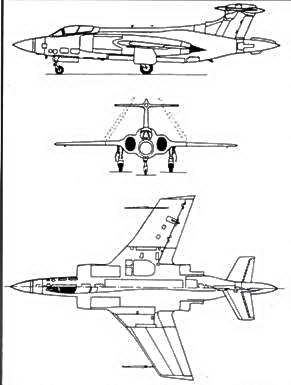

Схема штурмовика ВАе «БАКЭНИР»

Самолет может использоваться в качестве топливозаправщика (с максимальным запасом топлива 12 797 л) при установке контейнера Мк.20В/С с топливозаправочным оборудованием на правом подкрыльном пилоне.

Общесамолетные системы. Система управления полетом бустерная с гидравлическим приводом стабилизатора и руля направления и с электроприводом элеронов и балансировочных поверхностей стабилизатора. Имеются система автоматической стабилизации относительно трех осей и автопилот управления стабилизатором и элеронами, обеспечивающий полет на малых высотах и программированные маневры.

Гидравлическая система состоит из основной системы (рабочее давление 281 кгс/ см2 ), обеспечивающей привод шасси, закрылков, воздушных и колесных тормозов, управление носовым колесом, створками отсека вооружения, механизмом складывания крыла и тормозным гаком, а также вспомогательной системы (232 кгс/см2 ) для привода поверхностей управления.

Имеется система электроснабжения переменным током (200 В, 400 Гц) с двумя генераторами мощностью по 30 кВ А), постоянным током (28 В) - с двумя выпрямителями по 4,5 кВт. На борту установлена аварийная аккумуляторная батарея, обеспечивающая питание бортовых систем в течение 20 мин.

Целевое оборудование включает обзорно- прицельную БРЛС «Блю Пэтриот», доплеровскую навигационную систему и стандартное связное и пилотажно- навигационное оборудование. На подкрыльном пилоне может устанавливаться контейнер с лазерным целеуказате- лем Вестингауз AN/ ASQ-153 «Пейв Спайк». На модернизированных в 1980-х годах самолетах доработаны БРЛС, приемник предупреждения о радиолокационном облучении и аппаратура радиоэлектронной разведки. Установлены усовершенствованная ЙНС Ферранти FIN 1063, автомат сбрасывания дипольных отражателей и ИК-ловушек Тракор AN/ ALE-40 и новое связное оборудование. В отсеке вооружения может быть установлен контейнер с фотокамерами или другое разведывательное оборудование.

Вооружение. Максимальная расчетная боевая нагрузка в отсеке вооружения составляет 1800 кг, на четырех подкрыльевых узлах 5500 кг, т. е. суммарная максимальная боевая нагрузка равна 7300 кг.

В отсеке вооружения с вращающейся створкой могут быть подвешены четыре бомбы Мк.10 калибром 450 кг. Типовое вооружение на внешних подкрыльных узлах включает свободнопадающие бомбы калибром до 450 кг, КАБ «Пейв Уэй»II с лазерным наведением, контейнеры НАР, до четырех ракет «Булпап» трех противокорабельных УР «Мартел» (на четвертом узле внешней подвески устанавливается контейнер с системой наведения) или «Си Игл».

Часть самолетов британских ВВС была оснащена КАБ «Пэйв Уэи»II с лазерным полуактивным самонаведением.

Самолеты «Бакэнир» S.Mk.50 ВВС ЮАР оснащались ядерной бомбой мощностью 3 Кт, разметавшейся в грузоотсеке, французскими УР класса «воздух-поверхность» AS30 с радиокомандным наведением, а также КАБ с лазерным полуактивным самонаведением южноафриканского производства.

РАЗМЕРЫ:

размах крыла, м 13,41

размах крыла со сложенными

консолями, м 6,07

длина самолета, м 19,33

высота самолета, м 4,95

площадь крыла, м2  47,82

МАССЫ, кг.

максимальная взлетная 28125

нормальная взлетная 20 865-25 400

нормальная посадочная 15 875

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ: максимальная скорость, км/ч.

на высоте 75 м  1040

на высоте 9145 м  998

крейсерская скорость на высоте

915 м, км/ч 917

боевой радиус действия по профилю «большая-малая- малая-большая» высота с нормальным запасом

топлива, км 805-965

длина разбега при взлетной

массе 20865 кг, м 720

длина пробега при посадочной массе 15 875 кг, м 960

Боевое применение. Шесть английских самолетов «Бакэнир» S.Mk.2B привлекались к нанесению ударов по Ираку в ходе войны в Персидском заливе в 1991 году. «Бакэниры» оснастили американскими контейнерами с системой лазерной подсветки Вестин- гауз AN/ASQ-153 «Пейв Спайк», которая обеспечивала применение корректируемых бомб с лазерным полуактивным самонаведением «Пейвуэй»2 как самими самолетами «Бакэнир», так и истребителями-бомбардировщиками «Торнадо»GR.l. В последнем случае «Торнадо» с КАБ должны были атаковать цель с малых высот, а «Бакэниры» осуществлять лазерную подсветку со средних высот.

Самолеты «Бакэнир» из состава ВВС ЮАР использовались в гражданской войне в Анголе, начавшейся в 1974 году. ЮАР, поддержавшая одну из сторон конфликта - группировку МПЛА - открыто вступила в вооруженную борьбу. 4 мая 1978 года южноафриканские ВВС начали операцию «Рейндерс», в которой впервые были задействованы и «Бакэниры». Совместно с самолетами «Мираж»Ш они нанесли бомбовые удары по центрам подготовки правительственных войск. «Бакэнира- ми» ограниченно использовались и французские ракеты класса «воздух-поверхность» с радиокомандным наведением. Однако запасы этого оружия были невелики и вскоре его применение прекратилось.

7 июня 1980 года четыре «Бакэнира» и 12 самолетов «Мираж» III нанесли удар по штабу правительственных войск на юге Анголы, а 16 «Миражей» - по главному штабу в городе Лубанго. Два «Миража» получили повреждения от ангольских ЗРК С-125 и были вынуждены совершить вынужденные посадки на контролируемой ЮАР территории, однако «Бакэниры» потерь не понесли. Три дня спустя налеты повторились. В них вновь приняло участие четыре «Бакэнира» (каждый из них нес по восемь 450-киллограмовых бомб), а также 18 «Миражей».

Последнее крупное наступление ЮАР в Анголе было предпринято зимой 1988 года. К участию в боевых действиях были привлечены все пять имевшихся в то время в строю самолетов «Бакэнир». Они совершили 99 налетов на объекты правительственных войск Анголы, сбросив 701 авиабомбу. Потерь «Бакэниры», в отличие от самолетов других типов, вновь не понесли. Сообщалось и об успешном применении самолетами «Бакэнир» на заключительном этапе боев в Анголе корректируемых авиабомб южноафриканской разработки.

В августе 1988 года войска ЮАР вынуждены были оставить юг Анголы и прекратили боевые действия.
