АРТИЛЛЕРИЙСКИЙ СНАРЯД ТИПА «ШРАПНЕЛЬ»

АЛ. Платонов, Ю.И. Сагун, П.Ю. Билинкевич, И.В. Парфенцев

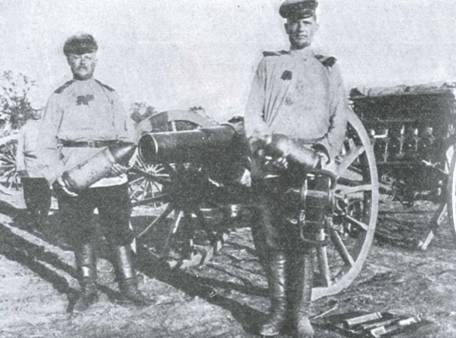

Вверху: граната и шрапнель (у солдата справа) к 6-дм полевой мортире обр. 1885 г., активно применявшейся в ходе русско-японской войны.

«Все-таки этот капитан Шрапнель –
редкая сволочь.
Одним его «стаканом»
можно уложить целый взвод.
Конечно, мы и под шрапнелью
научились наступать,
но уж очень это муторно».
А. В, Шмалько «Флегетон»

Использованы иллюстрации из архивов авторов и редакции.

Генри Шрапнель.

В литературе, посвященной войнам XIX и XX веков, довольно часто при описании действий артиллерии упоминается один из видов артиллерийских боеприпасов – шрапнель. Так что же это за снаряд и почему удостоился столь грозной славы?

«Российский энциклопедический словарь» лаконично определяет: «Шрапнель (англ. shrapnel), артиллерийский снаряд, корпус которого заполнялся сферическими пулями (стержнями, стрелами и т.д.), поражавшими открытые живые цели. Разрывался в заданной точке траектории; применялся в XIXи начале XXвв., вытеснен осколочными и осколочно-фугасными снарядами». В этой статье сделана попытка обобщить основные данные, касающиеся конструкции и использования шрапнелей.

В любой период развития вооруженных сил преследовались цели повышения эффективности стрельбы, в частности, непосредственно к артиллерии предъявлялись требования по нанесению максимального ущерба противнику, что во многом зависит от артиллерийских снарядов.

Часто упоминаемый «Устав ратных, пушечных и других дел, касающихся до военной науки», вышедший в России в 1621 г. и составленный Они-симом Михайловым, хорошо знавшим предмет, содержал 663 «указа», в которых довольно подробно освещались вопросы состояния, организации и боевого использования артиллерии. В этом труде содержалось много оригинальных мыслей. Так, в «указе 364» говорилось о снаряжении снарядов порохом и «грановитым железным дробом» – «по горсти дроба на фунт пороха». По видимому, здесь шла речь о прототипе картечной гранаты или шрапнельного снаряда. Однако история отдала первенство в изобретении шрапнельного артиллерийского снаряда конкретному человеку.

Генри Шрапнель родился 3 июня 1761 г. в Брэдфорде-Эйвоне графство Уилтшир на юге Англии. Как и многие его сверстники, Шрапнель получил военное образование и посвятил себя службе в Британской армии. Он окончил военное училище в чине лейтенанта Королевской артиллерии.

В этот период артиллерийские орудия были преимущественно дуль-нозарядными, с гладким каналом ствола и использовали в основном следующие боеприпасы: сплошные чугунные ядра; чугунные сферические пороховые снаряды, начиненные черным дымным ружейным порохом

(в русской артиллерии такие боеприпасы массой до пуда, т.е. 16,38 кг, именовались «гранатами», а более пуда – «бомбами»); картечь. Прекрасно зная устройство и особенности действия этих боеприпасов, в 1784 г. Шрапнель предложил усовершенствовать гранаты и бомбы путем размещения внутри их корпусов сферических пуль вперемешку с навеской пороха. Использовать такой боеприпас предполагалось в основном по боевым порядкам конницы и пехоты. Британское военное ведомство приняло предложенный боеприпас на вооружение только в ноябре 1803 г. Переход от «линейной» к «перпендикулярной» тактике, к действиям на поле боя глубоких батальонных колонн делал такие снаряды весьма актуальными.

В апреле 1804 г. англичане впервые использовали шрапнельные снаряды в боях против голландцев в Суринаме (Южная Америка). Эффект был ощутимым. Голландцы понесли весьма серьезные потери.

Сферические снаряды гладкоствольной артиллерии: а) Шрапнеля; б) Боксера. Деревянная шайба (Шпигель) обеспечивала направление полета снаряда трубкой вперед.

21 августа 1808 г. произошло Веймарское сражение (Португалия), где англичане применили против французских войск сферические снаряды конструкции Шрапнеля, что привело к значительным потерям французов в живой силе. Начиная с этого момента сферические снаряды, начиненные пулями и порохом, с пороховой трубкой стали использоваться англичанами практически во всех сражениях эпохи наполеоновских войн. Некоторые историки, изучающие поражение Наполеоновской армии в битве под Ватерлоу, среди прочих факторов поражения называют применение англичанами шрапнельных снарядов.

К 1830-м гг. в Англии шрапнель становится главным снарядом. Для обеспечения дистанционного действия такого снаряда на траектории применялись трубки с различным количеством пороха, что изменяло продолжительность горения порохового состава и определяло время срабатывания разрывного заряда из черного дымного пороха. Надежность функционирования таких трубок была крайне низкой: нередко артиллеристы отказывались использовать такой боеприпас в бою. Но несмотря на то, что снаряды были еще далеки от совершенства, их разработка и применение стали настоящим прорывом в развитии боеприпасов, что позволяло артиллерии решать огневые задачи на поле боя более эффективно.

Генри Шрапнель был изобретателем и работал над многими проблемами артиллерии, при этом часто затрачивая собственные средства. Службу он закончил в 1837 г. и ушел в отставку в чине генерал-лейтенанта Королевской артиллерии. Скончался Генри Шрапнель 13 марта 1842 г. Спустя десять лет после его кончины родственники обратились к английскому правительству с просьбой увековечить память о Шрапнеле. С этого момента и до наших дней снаряды, наполненные сферическими пулями, а позднее стержнями, призмами и т.п. стали официально именоваться « шрапнелями ».

Во многих развитых странах мира были сделаны соответствующие выводы, что в дальнейшем сказалось на построении боевого порядка и на тактике действий воюющих сторон. Многие разработчики боеприпасов в конструкцию шрапнели и взрывателей к ней вносили свои доработки, добиваясь повышения эффективности и увеличения номенклатуры поражаемых целей.

В России были созданы и в 1840 г. введены для орудий «системы 1838 г.» так называемые картечные гранаты и бомбы, представляющие собой тот же сферический снаряд конструкции Шрапнеля.

В 1852-1855 гг. другой английский артиллерист, Боксер,разработал первую удлиненную диафрагмен-ную шрапнель длиной в 2,6 калибра с прямой трубкой, имевшей два параллельных канала и воспламенявшей боевой заряд от газов. Трубка допускала установку на несколько дистанций. Диафрагма обеспечивала направление разлета пуль и предотвращала преждевременный разрыв заряда от нагрева.

В 1860-х гг. для оснащения картечных гранат внедрили столбиковую дистанционную трубку. Такая трубка имела головку с четырьмя запальными каналами и корпус с четырьмя продольными каналами и петардой. Продольные каналы набивались порохом на разную длину, что обеспечивало время горения соответственно дистанциям 500, 800, 1000 и 1200 м. Выходные отверстия продольных каналов замазывались мастикой. Перед выстрелом вынимали пробку из запального канала и удаляли мастику долотом из выходного отверстия того канала, время горения которого соответствовало требуемой дальности стрельбы.

Столбиковая дистанционная трубка.

В середине XIX века закончилась эпоха гладкоствольной артиллерии, так как она уже не могла соответствовать новым требованиям развития военной техники.

В России при переходе с гладкоствольных артиллерийских систем на нарезные первыми серийными пушками, принятыми на вооружение приказом по артиллерии № 128 от 10 августа 1860 г., стали 4-фн нарезные орудия по «французской системе» (французы приняли такие орудия в 1858 г.), заряжаемые с дула. В боекомплекте этих орудий предусматривались три типа продолговатых снарядов: чугунная граната, шрапнель и картечь. Особенностью конструкции снарядов, в том числе и шрапнельных, было использование 12 цинковых выступов (в официальных документацах 1850- 1860-х гг. их именовали «крылья» или «шипы»), размещенных в два ряда на продолговатой части снаряда.

Продолговатый снаряд с готовыми выступами для дульнозарядных нарезных орудий.

Передние шесть выступов были ведущими, упирались в боевую наклонную грань и предназначались для сообщения снаряду вращательного движения. Задний ряд выступов служил для центрования снаряда в канале ствола. Масса шрапнельного снаряда составляла 6,14 кг, он вмещал 85 г ВВ и 62 пули массой 23 г и диаметром 16 мм каждая. Для обеспечения дистанционного действия шрапнельный снаряд комплектовался 7,5-с трубкой. Метательный заряд в виде навески пороха в 614 г обеспечивал дальность стрельбы шрапнельными пулями порядка 533 м.

Нарезные орудия, заряжаемые с дула, обладали таким серьезным недостатком, как прорыв пороховых газов через зазоры между поверхностью снаряда и поверхностью канала ствола. Это приводило к снижению полезной работы пороховых газов и к неудовлетворительной кучности боя. Перечисленные выше причины, а также другие эксплуатационные характеристики постоянно заставляли искать иное решение, что и привело к разработке и повсеместному принятию на вооружение артиллерийских систем, заряжаемых с казенной части.

В период с 1865 по 1877 г. в России последовательно принимаются на вооружение казнозарядные артиллерийские системы – орудия обр. 1867 г. (т.е. с каналом ствола обр. 1867 г.) и орудия обр. 1877 г. Все полевые орудия обр. 1867 г. имели горизонтальный клиновой затвор и предназначались для стрельбы снарядом со свинцовой оболочкой. Для указанных орудий всех калибров от 2,5 до 6 дюймов включительно применялись два вида шрапнелей: с центральной каморой и с диафрагмой. Общее количество пуль, помещаемых в диафрагменную шрапнель, было больше, чем в шрапнель с центральной каморой.

Шрапнель с диафрагмой состояла из чугунного корпуса, на котором снаружи в продольных и поперечных желобках была укреплена свинцовая оболочка. На внутренней поверхности корпуса снаряда делали круглые углубления, предназначавшиеся для обеспечения более плотного прилегания сферических пуль к стенкам. Для этой же цели на внутренней поверхности иногда выполняли про дольные винтообразные желобки. Камора для вышибного заряда располагалась в донной части снаряда. Для отделения вышибного заряда от пуль служила диафрагма, а для передачи огня от дистанционной трубки к вышибному заряду – центральная железная трубка.

Шрапнель: а) с центральной каморой; б) с донной каморой и диафрагмой.

К корпусу снаряда винтами прикреплялась головка из желтой меди. При снаряжении пули насыпали через головное очко или специальное отверстие в головке, тщательно их встряхивали и заливали серой. Такая конструкция снаряда, именовавшегося «первый совершенный образец шрапнели», была разработана генералом русской армии В.Н. Шкларевичем.

Оба вида шрапнели предназначались для поражения пехоты и кавалерии. В действии снарядов по цели имелись различия: по открытым целям предпочтительно было использовать диафрагменную шрапнель, а по закрытым спереди – шрапнель с центральной каморой. Так, удиафрагмен-ной шрапнели после срабатывания дистанционной трубки луч огня передавался на вышибной заряд, что приводило к воспламенению пороха. Силой давления пороховых газов от вышибного заряда, передаваемой через диафрагму, происходил срыв (срез) резьбы при-винтной головки и выбрасывание пуль вперед, при этом корпус снаряда оставался целым.

В шрапнели с центральной каморой луч огня от дистанционной трубки воспламенял порох, в результате работы пороховых газов корпус шрапнели разрывался на осколки, которые вместе с пулями поражали цель сверху.

Русские артиллеристы использовали такие шрапнельные снаряды в период русско-турецкой войны 1877-1878 гг. – в основном с орудиями обр. 1867 г. Характерно, что в 1878 г. русские заводы, производившие снаряды, получили заказ на 791 тыс. гранат, 690 тыс. шрапнелей, 54150 картечей. Боекомплект орудий обр. 1877 г. (легкие и конные, горные, батарейные орудия) должен был включать 50% гранат с ударной трубкой и 50% шрапнелей и картечи.

В боекомплект 2,5-дюймовой горной пушки обр. 1885 г. вошел шрапнельный снаряд со стальным корпусом, стенки которого были значительно тоньше, чем у шрапнели с чугунным корпусом. Соответственно, в стальной корпус помещалось большее количество пуль.

В связи с принятием на вооружение «дальнобойных» орудий обр. 1877 г. со стальными стволами и прогрессивной крутизной нарезов, угол наклона которых постепенно увеличивался от казенной части ствола к дульной, полковник Бабушкин предложил усовершенствованный вариант шрапнели «первого образца». Корпус шрапнели был снабжен медным ведущим пояском, расположенным в донной части, и медным центрующим пояском, запрессованным в канавку в основание оживальной головной части. К тому же, снаряды стали длиннее, большего могущества.

Усовершенствованная конструкция шрапнели «первого образца».

Однако канавка ослабляла головную часть снаряда, особенно бронебойного. В дальнейшем от нее отказались и перешли к кольцевому центрующему утолщению, которое изготавливали за одно целое с корпусом снаряда. Конструкция корпуса артиллерийского снаряда с медным ведущим пояском и центрующем утолщением сохранилась, в основном, и до нашего времени.

Конец XIX и начало XX века в развитии мировой и отечественной артиллерии характеризовались разработкой и принятием на вооружение скорострельных орудий с «упругим лафетом». Так, в России после продолжительного периода испытаний 9 февраля 1900 г. была принята на вооружение «3-дм полевая пушка обр. 1900 г.» с поршневым затвором. В этом же году пушка получила боевое крещение при ведении боевых действий в Китае. В конструктивном решении 76-мм пушка обр. 1900 г. представляла собой резкий качественный скачок по сравнению с полевыми пушками обр. 1877 г. Однако это орудие имело ряд существенных недостатков, которые необходимо было устранить. Поэтому вскоре, а именно 19 марта 1903 г., высочайшим повелением на вооружение поступила новая пушка с лафетом с люлькой под наименованием «3-дм полевая пушка обр. 1902 г.». Для указанных выше орудий был принят единственный снаряд – шрапнель.

В этот период шрапнельные снаряды комплектовались (окончательно снаряжались) дистанционными трубками. В русской артиллерии трубка с дистанционным кольцом была принята в 1873 г. Однако в 1880-е гг. ее пришлось заменить более надежными трубками по образцу крупповских, к тому же 12-секундными – в соответствии с увеличением дальности стрельбы систем 1877 г. 76-мм шрапнельные снаряды вначале оснащались 22-секундной трубкой двойного действия, которая имела дистанционное и ударное действие, т.е. обеспечивала разрыв шрапнельного снаряда в воздухе перед целью и при ударе о преграду соответственно.

Необходимо отметить, что ударное действие трубки в соответствии с руководящими документами того времени считалось вспомогательным и должно было облегчать пристрелку целей (чему способствовало и введение в шрапнель дымового состава, делавшего разрыв хорошо наблюдаемым).

Конструктивно ударный механизм помещался в хвосте трубки, а дистанционный – в ее головной части, при этом они функционировали независимо друг от друга. Дистанционный механизм состоял из воспламенитель-ного механизма и двух дистанционных колец, из которых верхнее закреплялось неподвижно, а нижнее могло вращаться.

До Первой мировой войны шкалу на наружной поверхности нижнего дистанционного кольца трубки наносили путем накатки в линейных мерах, в соответствии с делениями прицела 3-дюймовых пушек. В дальнейшем, уже во время Первой мировой войны, накатка делений производилась в угловых мерах. Кроме того, на нижнем кольце наносились две риски с надписями: «УД» -для установки трубки на ударное действие и «К» – для установки на картечь (промышленностью выпускались трубки с заводской установкой на картечь). Для установки 22-с трубки на любое деление требовалось свинтить предохранительный колпак, а затем ключом повернуть нижнее дистанционное кольцо до совмещения требуемого деления (согласно Таблицам стрельбы) с риской на корпусе трубке.

Общий вид и схема устройства 76-мм пулевой шрапнели Ш-354Т.

По состоянию на 1 января 1904 г., на одну 3-дм пушку полагалось иметь 660 шрапнелей. О соотношении шрапнельных и фугасных снарядов в русской артиллерии в целом можно судить по тому, что с 1898 по 1901 г. на уральских горных заводах, например, по заказам Военного министерства было произведено 24930 бомб и 336991 шрапнель. Характерно, что в это время идея шрапнели стала основой и для другого типа боеприпасов – противопехотных мин. Пример тому – шрапнельный фугас штабс-капитана Карасева с вышибным зарядом и шрапнельными пулями, применявшийся при обороне Порт-Артура.

По мнению ГАУ русского Военного министерства, шрапнельный снаряд должен был обеспечить выполнение всех огневых задач, решаемых полевой артиллерией. Тут сказалась и малая действенность пороховых гранат против земляных укреплений, проявившаяся в русско-турецкую войну 1877-1878 гг., и технологические проблемы при внедрении в артиллерию новых бризантных взрывчатых веществ, что не позволяло оценить могущество фугасных гранат и бомб при снаряжении новыми ВВ. Однако история довольно быстро и неоднократно подтвердила пагубность такого мнения – сначала во время Русско-японской войны 1904-1905 гг., а затем и в Первую мировую войну 1914- 1918 гг. Хотя капитан А. Нилус еще в 1892 г. писал: «Шрапнель (картечная граната) может быть, бесспорно, признана королевою между снарядами; при действии по живым целям – она незаменима, но при действии по закрытым целям и постройкам слаба».

Схема устройства 22-секундной трубки двойного действия.

Русские ученые основательно и весьма плодотворно занимались исследованием свойств шрапнели. Среди них необходимо выделить В.М. Трофимова, опубликовавшего в 1903 г. научный труд «Действие шрапнели при стрельбе из 3-дюймовой полевой пушки». В результате тщательно проведенных опытов Трофимов получил возможность определить скорость, сообщаемую пулям вышибным зарядом, пробивную способность пули, угол разлета, закон распределения пуль, число полезных попаданий, а также влияние внутреннего устройства шрапнели на распределение пуль в конусе.

Во время Русско-японской войны 1904-1905 гг. русские артиллеристы шрапнельными снарядами наносили серьезный урон противнику на открытых пространствах, но при укрытии живой силы в окопах или простейших строениях эффект от шрапнельных пуль был ничтожным. Из-за тонких стенок корпуса и ослабленной головной части шрапнель не обладала ударным действием, а небольшой пороховой заряд обеспечивал слабое фугасное действие. Вместе с тем, умелое применение шрапнели вынудило японское командование вести наступления в ночное время или на рассвете, а при дневных операциях усиленно применять самоокапывание, чтобы избежать губительного действия русской шрапнели. Огонь скорострельных магазинных винтовок и еще сравнительно редких пулеметов также заставлял пехоту шире использовать укрытия и разрежать ряды при атаке. Действенность шрапнели уменьшило и введение щитов для орудий полевой артиллерии и пулеметов. Попытки увеличить пробивное действие шрапнельных пуль заменой свинца сталью не увенчались успехом: либо масса пуль оказывалась недостаточной, либо нужно было уменьшать их количество в снаряде.

Известный советский военный историк Л.Г. Бескровный на основе документов русского Военного ведомства приводит такие цифры: в 1904-1905 г. казенными и частными военными заводами для легкой полевой артиллерии было изготовлено 247000 легких шрапнелей (к легким полевым пушкам), 317800 легких гранат и 45590 мелинитовых гранат. То есть война вызвала рост спроса именно на гранаты.

После Русско-японской войны военное руководство России провело анализ боевого применения артиллерии в части изменения тактики боя, а также использования артиллерии для борьбы с полевыми фортификационными сооружениями и сделало определенные выводы. В результате, в 1908 г. в состав боекомплекта полевых орудий были включены осколочные и фугасные гранаты. Однако большую часть по-прежнему занимала шрапнель. Бывший руководитель ГАУ Е.3. Барсуков указывает такие соотношения: в боевом комплекте пушек 1/7 в мелинитовых гранатах, 6/7 в шрапнелях, а в боевых комплектах гаубиц – 2/3 в мелинитовых гранатах, 1/3 в шрапнелях. В «Артиллерийском журнале» в 1906 г. отмечалось, что «количество гранат в различных государствах колеблется между 1/9 и 1/4 общего числа снарядов »и признавал: «Без гранаты тоже очень трудно обойтись». Так что русская артиллерия в этом отношении не выбивалась из общих рамок.

Рассмотрим действие шрапнели у цели. В целом оно зависит:

– от скорости шрапнели в момент разрыва;

– от дополнительной скорости, сообщаемой пулям вышибным зарядом;

– от количества пуль и массы каждой пули в шрапнели, а также способности пуль сохранять скорость на полете;

– от угла разлета пуль при разрыве;

– от закона распределения пуль по поражаемой площади.

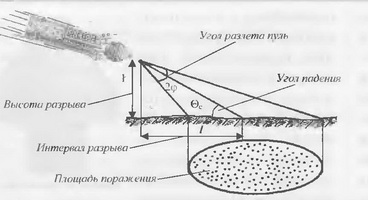

Схема действия шрапнельного снаряда и разлета пуль.

При разрыве шрапнели пули приобретают добавочную скорость (приблизительно 77 м/с для 76-мм отечественной шрапнели). В результате сложения этих скоростей пули образуют конус разлета, ось которого практически совпадает с касательной к траектории в точке разрыва, а угол 2_?, образованный вершиной этого конуса, называется утлом разлета пуль.

Площадь поражения имеет форму эллипса, и ее величина зависит от угла разлета 2_? интервала разрыва I и угла падения ?_c. Выбор угла падения шрапнели зависит от положения цели и условий местности, по которой ведется стрельба. При открытых незащищенных целях выгодно уменьшать угол падения, при этом глубина поражения возрастает. Интервал разрыва и угол падения связаны с высотой разрыва шрапнели h зависимостью h=Itg ?_c.

При средних дальностях и нормальной высоте разрыва 76-мм шрапнели глубина поражаемой площади составляет 150-200 м, а ширина – 20-25 м.

Поражение цели шрапнельными пулями наиболее вероятно в пределах так называемого убойного интервала, на котором 50% пуль сохраняют убойную энергию. Для отечественной 76 мм шрапнели убойный интервал колеблется от 320 м (при дальности 2000 м) до 280 м (при дальности 5000 м). С увеличением интервала разрыва число убойных пуль уменьшается.

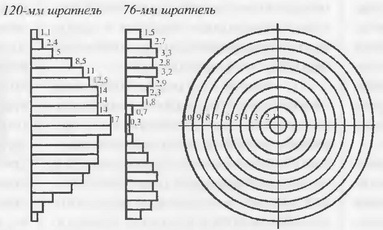

Распределение пуль 76-мм и 120-мм шрапнелей.

В зависимости от дальности менялся и угол разлета шрапнели, поскольку он зависел от скорости снаряда и скорости его вращения. Так, при стрельбе из 76-мм пушки обр. 1902 г., например, угол 2_? на дальности 1000 м составлял 11°, 2000 м – 13°, а 500 м – 17,5°.

Что касается конструкции шрапнели, то величина убойного интервала зависит от массы пули. В качестве основного материала, используемого для изготовления пуль, во многих странах применяли свинец с добавлением сурьмы для большей твердости. В военное время с увеличением выпуска боеприпасов и, в частности, шрапнели в качестве материала для изготовления пуль использовали сталь и чугун, что уменьшало массу пуль.

Закон распределения пуль по площади был установлен стрельбой по трем щитам (одновременно с определением угла разлета), которые устанавливались перпендикулярно к направлению стрельбы. После выстрела на втором и третьем щитах проводились окружности, захватывавшие 95% всех пуль, после чего по диаметрам этих окружностей определялись точка разрыва и угол разлета пуль.

Площадь круга на третьем щите делилась концентрическими окружностями на 10 колец равной ширины, и для каждого кольца определялось число пуль, приходящееся на единицу площади. В результате опытных стрельб было установлено, что пули шрапнелей различного калибра распределяются по-разному.

Для 76-мм шрапнели наибольшая плотность поражения приходилась на 6-е и 8-е кольца, тогда как для 120-мм шрапнели – на внутренние (центральные) кольца, убывая постепенно по мере приближения к наружному кольцу. Это явление можно объяснить различным расположением пуль в шрапнелях разного калибра.

Промышленно-развитые страны (Англия, Франция, Германия и др.) вплоть до Первой мировой войны считали пулевую шрапнель одним из основных боеприпасов, с помощью которого артиллерия способна выполнять все стоящие перед ней задачи. При изготовлении данного типа боеприпаса использовались современное оборудование и технологии.

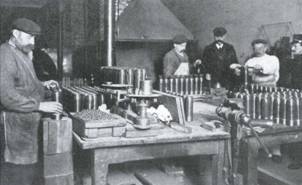

Снаряжение шрапнельных снарядов в одной из промышленных лабораторий Великобритании.

Во время Первой мировой войны многие армии при использовании шрапнели столкнулись с проблемой неэффективности ее действия по укрытым, защищенным, бронированным и воздушным целям. Вместе с тем имеются сведения об удачных и весьма эффективных случаях применения шрапнели.

Германские солдаты, попадавшие под шрапнельный огонь русских 3-дм батарей, прозвали их «косой смерти». И было за что. Например, в ходе Гумбиннен-Голданского сражения в начале августа 1914 г. 1-й дивизион 27-й артиллерийской бригады, поддерживая пехоту, сосредоточил огонь всех батарей по двум вражеским батареям на открытых огневых позициях. В течение нескольких минут расчеты германских орудий были уничтожены, что вынудило германскую пехоту к отходу. Русская пехота контратаковала и захватила 12 орудий.

Генерал-лейтенант Я.М. Ларионов вспоминал эпизод боя его 2-й бригады 26-й пехотной дивизии у г. Дренгфурта 26 августа 1914 г.: «Немецкая пехота повела наступление из-за озера Резауера… Наступление велось густыми боевыми цепями, которые издали казались колоннами. Я приказал командиру 2-го дивизиона открыть огонь. Открыла огонь и артиллерия боевого участка 102-го Вятского полка. Немецкая пехота повернула назад, унося убитых и раненых. Отбив немецкую пехоту, командир 2-го дивизиона приказал перенести огонь на гаубичную батарею у Дренгфуртовской полуразрушенной башни. Но дистанционная трубка оказалась коротка.

Командир дивизиона приказал перейти на гранату, но и для гранаты предельный прицел оказался недостаточен». Здесь, видимо, сказалось использование в гранатах тех же 22-с трубок, что и в шрапнелях; только с 1916 г. русская полевая артиллерия стала получать 36-с трубки, позволившие увеличить дальность стрельбы гранатой, стрельба же шрапнелью велась все с той же 22-с трубкой.

С другой стороны, в журнале заседания Главного Управления Российского Красного Креста от 14 сентября 1914 г. отмечалась «необычайная сила огня, когда, например, после удачного шрапнельного залпа из 250 человек остается не получившими ранения всего 7 человек».

7 августа 1914 г. 6-я батарея 42-го французского полка под командованием капитана Ломбаля открыла огонь шрапнелью из 75-мм пушек с дальности 5000 м по германскому 21-му драгунскому полку в походной колонне, шестнадцатью выстрелами уничтожила полк, выведя из строя 700 человек. Известный французский артиллерист генерал Ф-Ж. Эрр писал о боях 1914 г. на Западном фронте: «Наша 75-мм пушка снова выявила свое превосходство и свободно развивала свое смертоносное действие по достаточно близким и открытым целям, производя подчас настоящее избиение германской пехоты».

Пока шрапнель применялась в тех условиях и против таких целей, на которые рассчитывали до войны, она давала хорошие результаты. Но тот же Эрр признает, что это происходило до вступления в действие германской тяжелой артиллерии, до перехода пехоты к разреженным строям и начала «окопной» войны. Пехотные строи разрежались, в окопах для предохранения от шрапнели устраивали блиндажи, козырьки, батареи чаще ставили на закрытых позициях. От артиллерии требовалось поддерживать пехотную атаку, но надежды на стрельбу через головы войск не оправдались – слишком частыми оказались преждевременные разрывы. Действие пушечной шрапнели в большей степени, чем действие гранаты, зависело от точности срабатывания трубки, а действие самой трубки с пороховым составом определялось атмосферным давлением, температурой воздуха и скоростью вращения снаряда) и от профиля рельефа местности.

Унитарные выстрелы к полевым пушкам со шрапнельными снарядами, применявшиеся во время Первой мировой войны.

Можно привести такие данные опроса 33265 раненых, эвакуируемых из Москвы в сентябре 1915 г.: пулевые ранения (с повреждением костей) составляли 70%, шрапнелью – 19,1%, осколками снарядов – 10,3%, холодным оружием – 0,6%. Т.е. до окончательного установления позиционных форм борьбы и широкого снабжения армии стальными касками доля ранений шрапнелью была еще достаточно велика.

Маршал A.M. Василевский вспоминал, как русские солдаты и офицеры определяли, австрийцы или германцы занимают фронт перед ними: «В начале каждой артиллерийской перестрелки мы поглядывали на цвет разрыва и, увидев знакомую розовую дымку, которую давали австрийские снаряды, облегченно вздыхали». Розоватый цвет давал разрыв австрийской шрапнели, в то время как шрапнель германских полевых пушек обозначала точку своего разрыва белым облачком (как, кстати, и русская), а тяжелая гаубичная – зеленовато-желтым.

Первая мировая война показала низкую эффективность шрапнели в поражении многих целей, особенно при позиционных методах ведения войны. В связи с этим боекомплекты полевых батарей были изменены в пользу фугасных снарядов за счет шрапнелей. Так, осенью 1915 г. в боекомплекте русской полевой артиллерии доля фугасных гранат увеличивается с 15 до 50%.

Русский артиллерист Е.К. Смысловский приводил следующий средний теоретический процент поражения целей при стрельбе 3-дм шрапнелью при условии наивыгоднейшего среднего интервала и высоты разрыва:

Не удивительно, что использование пехотой укрытий вызвало резкий рост расхода шрапнелей на поражение одного солдата.

Практически начиная с первых месяцев Первой мировой войны при переходе к хорошо развитой в инженерном отношении позиционной обороне перед артиллерией всех воюющих стран возникла проблема – как обеспечить эффективное поражение противника, находившегося в полевых фортификационных сооружениях. В связи с этим срочно требовалось решить две основные задачи: увеличить угол падения снаряда и могущество снаряда. Для решения вышеуказанных задач наиболее полно подходили артиллерийские орудия типа гаубиц, так как легкие скорострельные пушки оказалась малоэффективными против укрытых в полевых сооружениях целей (даже легкого типа) вследствие настильности своей траектории и – что более существенно – из-за малого могущества действия снаряда.

Таким образом, всем воюющим государствам пришлось достаточно интенсивно начать снабжении своей артиллерии гаубицами, и к концу войны 1914-1918 гг. процент гаубичной артиллерии поднялся до 40 и более. Что же касается состава боекомплекта гаубиц, то шрапнель там также присутствовала (имелось мнение, что гаубичная шрапнель сохраняет свою роль, поскольку может «заглянуть» в окоп). К тому же гаубичная шрапнель вмещала больше пуль большего веса, «клала» их гуще и равномернее (ближе к нормальному закону распределения) , а при стрельбе по артиллерийским позициям меньше перехватывалась орудийными щитами.

Разрывы шрапнельных снарядов над позициями. Первая мировая война.

Известный германский артиллерист Г. Брухмюллер, описывая действия германской дивизионной и корпусной артиллерии в 1916 г. на Русском фронте, упоминает использование шрапнелей 10-сми 12-см тяжелыми гаубицами групп противобатарейной борьбы. Но уже в 1917 г. для Русского и Западного фронтов он почти не обращает внимания на шрапнели, говоря об «осколочных выстрелах». Тут, правда, сыграло свою роль еще и то, что предвоенные запасы шрапнелей закончились.

Также необходимо отметить тот факт, что шрапнель и дистанционная трубка в производстве были дороже, чем осколочно-фугасная граната и контактный взрыватель, а это в условиях массового производства, особенно во время войны вело к дополнительным государственным затратам при размещении заказов на частных предприятиях и за границей. Начальник ГАУ в годы Первой мировой войны А.А. Маниковский отмечал в своем труде «Боевое снабжение русской армии в войну 1914- 1918 гг.»: «Если на казенном заводе 122-мм гаубичная шрапнель обходилась в 15 руб. за снаряд, то частный завод получал 35 руб. 76-мм соответственно 10 и 15 руб.». Стоимость 76-мм, 122-мм и 152-мм фугасной гранаты составляла на казенных предприятиях 9, 30 и 48 руб., а на частных заводах -12,3, 45,58, и 70 руб. соответственно. С учетом громадного расхода снарядов в ходе Первой мировой войны это был еще один немаловажный аргумент в пользу гранаты в дополнение к ее более эффективному действию по укрытой пехоте и артиллерии противника.

Низкая боевая эффективность шрапнельных снарядов в условиях позиционной войны, а также появление новых целей – бронеавтомобилей, аэропланов, танков способствовала разработке новых типов боеприпасов.

Окончание следует
