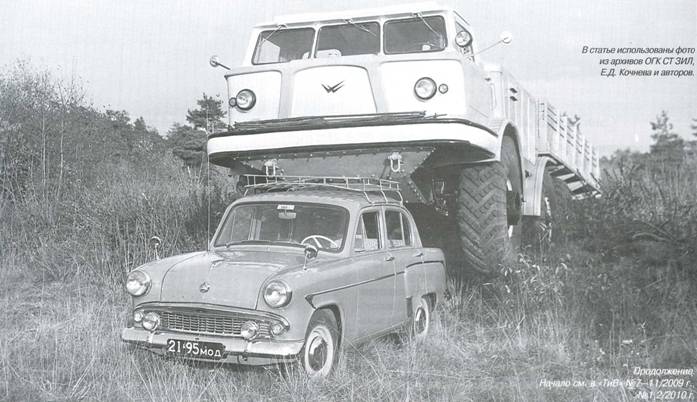

АВТОМОБИЛИ ДЛЯ БЕЗДОРОЖЬЯ

Е.И. Прочко, Р. Г. Данилов

К 55-летию Специального конструкторского бюро Московского автомобильного завода им. И. В. Сталина

Выводы государственной комиссии по испытаниям колесного шасси ЗИЛ-135Е (см. «ТиВ» №1/2010 г.) поставили под сомнение результаты многолетней работы и даже саму возможность создания массового универсального вездеходного автомобиля для размещения различных систем вооружения. Требовалось срочно дорабатывать конструкцию. Впрочем, в СКВ ЗИЛ работы над новым автомобилем начались задолго до того момента, когда был подписан протокол государственных испытаний ЗИЛ-135Е.

После завершения летних испытаний ЗИЛ-135Е начальник лаборатории испытаний СКВ В.Б. Лаврентьев предложил установить индивидуальную торсионную подвеску с гидроамортизаторами на крайние поворотные колеса, сохранив жесткой подвеску средних колес. В.А. Грачев обратился за помощью в КБ подвески ОГК ЗИЛ. Уже в августе 1960 г. конструкторы Б.М. Дышман, В.П. Егоров и В.М. Александров начали прорабатывать варианты подвески для ЗИЛ-135Е. В феврале 1961 г. в ВПК с участием главного конструктора НИИИ-1 Н.П. Мазурова (разработчика ракеты «Луна») и представителей ГРАУ состоялось совещание, на котором обсуждались вопросы совершенствования автомобиля ЗИЛ-135Е и постройки нового образца, получившего обозначение ЗИЛ-135Л. 17 марта пришло заключение ЦАВТУ по проекту ЗИЛ-135Л, а 22 марта на техсовете ГКОТ с участием генерала Харциева (ЦАВТУ), профессора Г.В. Зимилева (Академия БТВ) и Н.А. Астрова (ММЗ) утвердили решение о постройке автомобиля. Сборка ЗИЛ-135Л началась 30 марта на стапеле в помещении СКБ, а 4 апреля машина уже была построена.

В работе над ЗИЛ-135Е принимали участие: конструкторы В.А. Грачев, А.Н. Нарбут (ведущий конструктор), А.Г. Кузнецов, В.Б. Певцов, Н.В. Абрамов, М.П. Морозов, Б.П. Борисов, ОФ. Румянцев, Ю.И. Соболев, Н.А. Егоров, Л.П. Лысенко (ведущий конструктор с июня 1963 г.), Г.И. Хованский, В.В. Шестопалов, А.И. Филиппов, А.А. Шандыбо, В.В. Пискунов, Ю.В. Балашов, Б.М. Дышман, В.П. Егоров, В.М. Александров, С.Г. Вольский, Ю.А. Комаров, В. Ко-шелев, А. Лосалов, И.С. Патиюк, Е.И. Прочко, В.Д. Комаров, О.Б. Ховов, Д. Голомаздин (ведущий конструктор на БАЗе); испытатели В.Б. Лаврентьев, А.П. Рачко, Н.Н. Яковлев, П.С. Скиба, Г.А. Семенов, В.М. Андреев, К.Ф. Шурлапов, В.А. Анохин, А.И. Алексеев;

Руководящий состав СКБ ЗИЛ с зам. главного инженера завода и представителем заказчика (слева направо):

Первый ряд: AM. Мурашев, Л.А. Кашлакова, В.А. Грачев, зам. главного инженера В.Л. Мельников, С.А. Кузнецов, Н.Н. Яковлев, военпред В.А. Андреев. Второй ряд: П.М. Максимов, Ю.И. Соболев, Г.А. Семенов, В.М. Андреев, Е.Н. Шилина, А.И. Тоболова, Н.И. Старцева, А.Т. Ухналева, Е.Н. Макарова. Третий ряд: И.С. Пономарев, С.Г. Вольский, И.И. Прохоров, В.А. Титов, А.С. Марасанов, К.М. Шварева, В.Д. Комаров.

Четвертый ряд: Л.С. Липовский, А.Г. Кузнецов, П.А. Насонов, Н.А. Егоров. водители-испытатели А.Я. Эзерин, Э.А. Лежнев, В.О. Хабаров, А.В. Аниховский, Б.И. Григорьев, В.В. Поляков, А.В. Борисов, Г.Е. Дунюшин; представители военной приемки Ю.В. Исполатов, В.А. Андреев, А.Г. Мунтян, О.Г. Лазарев.

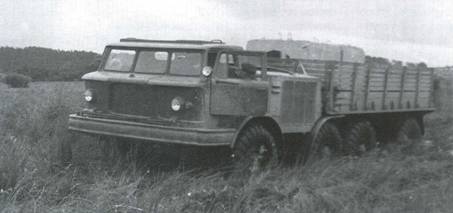

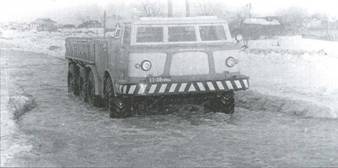

ЗИЛ-135Л на заводских доводочных испытаниях.

ЗИЛ-135Л. Вид сзади.

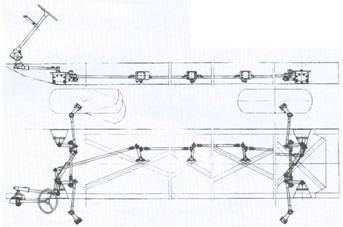

Рулевое управление автомобиля ЗИЛ-135Л.

Торсионная подвеска управляемых колес.

Рама ЗИЛ-135Л.

Автомобиль ЗИЛ-135Л являлся модификацией автомобиля ЗИЛ-135Е, у которого передние и задние управляемые колеса оснащались торсионной независимой подвеской и, соответственно, было изменено рулевое управление.

Раму автомобиля ЗИЛ-135Е (состояла из двух лонжеронов, связанных между собой пятью поперечинами с тремя Х-образными раскосами) для размещения элементов подвески заузили по сравнению с ЗИЛ-135Е на 186мм. Передний бампер рамы выполнили съемным. В передней части рамы к нижним полкам лонжеронов крепился съемный алюминиевый лист, выполнявший роль днища, защищающего двигатель и агрегаты трансмиссии от повреждений при наезде на препятствия.

В передней части рамы на съемных поперечинах смонтировали два двигателя ЗИЛ-375 и гидромеханические передачи от автомобиля ЗИЛ-135Е. Схема трансмиссии была аналогична автомобилю ЗИЛ-135Е и отличалась установкой раздаточных коробок с меньшим передаточным числом (1,296 вместо 1,524у ЗИЛ-135Е), что позволило увеличить максимальную скорость автомобиля до 65 км/ч.

Рулевой привод автомобиля ЗИЛ-135Л так же, как и у ЗИЛ-135Е, осуществлялся на передние и задние колеса и состоял из рулевого механизма, системы тяг и рычагов привода управляемых колес и системы гидравлического усиления рулевого привода. Максимальный угол поворота внутренних колес 20°, наружных – 17°30'. В отличие от ЗИЛ-135Е, поперечные тяги рулевых трапеций были разрезными и состояли каждая из трех элементов.

Подвеска передних и задних управляемых колес была выполнена

независимой для каждого колеса и состояла из кронштейна, верхних и нижних поперечных рычагов, амортизатора и торсиона. Кронштейн подвески крепился болтами к лонжерону рамы. Амортизатор, установленный одним концом шарнирно к кронштейну, а другим – к оси нижних рычагов, служил для гашения колебаний подвески при перемещениях колеса. Амортизатор – телескопический, двойного действия, работавший как при ходе сжатия подвески, так и при ходе отдачи.

При вертикальных перемещениях управляемого колеса нижний и верхний рычаги поворачивались в подшипниках относительно кронштейна, закручивая торсион. Максимальное перемещение колеса вверх, равное 210 мм, ограничивалось закрепленным на верхних рычагах резиновым буфером, который упирался в кронштейн подвески. Толкающие и тормозные усилия передавались от колес на раму через направляющее устройство.

Неуправляемые колеса были жестко подвешены к раме с помощью кронштейнов, к которым крепились картеры колесных редукторов.

Система электрооборудования автомобиля однопроводная, номинальным напряжением 12-24 В. Запуск двигателей осуществляется стартерами СТ-2Б.

Закрытая четырехместная стеклопластиковая кабина, выполненная вместе с топливным баком, была смонтирована в передней части рамы на двух поперечных трубах. Ветровая рама кабины состояла из трех окон. Для защиты стекол от повреждений перед ней на петлях был установлен пластмассовый щит, откидывающийся в горизонтальное (походное) положение. Стекла ветровой рамы были снабжены стеклоочистителями с пневматическим приводом и водяными омывателями. В кабине размещались регулируемое сиденье водителя и трехместное нерегулируемое пассажирское сиденье. Имелась независимая система отопления кабины и обогрева ветровых стекол для предотвращения их замерзания.

На шасси ЗИЛ-135Л размещалась временная бортовая платформа, которая после периода обкатки была загружена 9 тоннами чугунных чушек.

Как уже отмечалось, автомобиль ЗИЛ-135Л собрали 4 апреля 1961 г., а на следующий день его осматривал директор завода А.Г. Крылов и начальник ЦАВТУ ИТ. Коровников. С 6 апреля по 8 июля проводились обкатка и заводские доводочные испытания в районе испытательной трассы НИИИ-21.

Бронницкий И-210 с активным полуприцепом.

14 апреля в Бронницах с участием представителей 6-го управления ГКОТ (начальника Н.С. Синицы и главного инженера В.В. Осепчугова) по кольцу и проселку проходили совместные испытания автомобилей ЗИЛ-135Е, ЗИЛ-135Л и бронницкого трехосного седельного тягача И-210 с активным полуприцепом. За три месяца ЗИЛ-135Л прошел 5486 км (в том числе 2889 км по шоссе, 1788 км по грунтовым дорогам и 809 км по бездорожью). Обкатка автомобиля проводилась по асфальтированному и бетонному шоссе со скоростью 40-50 км/ч при нагрузке в кузове 2000 кг. После обкатки (1156 км) ЗИЛ-135Л догрузили до полной нагрузки, и режим движения по всем видам дорог был форсирован до 55 км/ч. Во время испытаний хранение автомобиля было безгаражным, на закрытой территории парка стоянки автомобилей НИИИ-21. Техническое обслуживание и мелкий ремонт автомобиля осуществлялись силами водителей и технического состава испытательной группы СКБ ЗИЛ при частичном использовании средств технического обслуживания ПТО НИИИ-21.

Автомобиль ЗИЛ-135Л удивил испытателей мягкой работой подвески. Исчезли режим «подпрыгивания» на скорости 23-28 км/ч и режим «галопирования» на скорости более 50 км/ч, характерные для ЗИЛ-135Е. Сохранилась высокая сила тяги, что позволяло машине преодолевать подъемы на твердом грунте до 47° (на уровне лучших гусеничных транспортеров). В течение пробеговых испытаний агрегаты и детали показали достаточную прочность и надежность. В ходе испытаний ЗИЛ-135Л всегда, при любых условиях и неисправностях, имевших место во время пробегов, возвращался на место стоянки своим ходом благодаря наличию двух двигателей и независимой передачи крутящего момента от двигателей на колеса левого и правого бортов.

Двигатели в целом работали надежно. Некоторые нарекания вызывала работа карбюраторов К-89 – из-за наличия у них пружинного ограничителя оборотов сложно было добиться синхронной работы двигателей. В то же время система охлаждения двигателей функционировала ненадежно. Неоднократно имели место случаи выхода из строя карданных валов привода вентиляторов. В дальнейшем карданные шарниры в приводе вентилятора и генератора усилили, изменили также крепление шкива привода вентилятора.

Левая гидромеханическая передача в течение пробега работала бесперебойно и без замены смазки. Правая гидромеханическая передача трижды выходила из строя. При пробеге 1283 км вышло из строя 2-е сцепление; на 2281 -м км заклинило коробку передач, вышло из строя 2-е сцепление; на 3086-м км сломался гидротрансформатор из-за большого износа шайб реакторов, и опять возникли проблемы со 2-м сцеплением. При показании спидометра 3086 км обе автоматические коробки передач заменили на новые с панелями управления усовершенствованной конструкции. Работа новых коробок передач отличалась более высоким температурным режимом. В ходе оставшейся части пробега (2400 км) поломок новых коробок передач не наблюдалось. В дальнейшем конструкция 2-го сцепления была изменена (применялось сцепление без системы принудительного разжима, что уменьшило износ фрикционных поверхностей дисков).

В начале испытаний временно установленные раздаточные коробки ЗИЛ-135Е показали себя в работе ненадежно. После 949 км пробега в них вышли из строя первичные валы из-за недостаточной смазки вала и заедания на нем шестерни. На машину установили новые первичные валы и шестерни с введением обработки поверхности первичного вала твердой смазкой.

После пробега 2190 и 5507 км вышли из строя подшипники карданных валов правой и левой раздаточных коробок. Причиной разрушения подшипников оказалось недоброкачественное изготовление вилки шарниров. В результате подшипники крестовины по торцу функционировали с натягом, шарнир в собранном состоянии был зажат, во время работы наблюдался повышенный нагрев, смазка сгорала, и шарнир, работая без смазки, выходил из строя. В дальнейшем дефект был устранен.

Несколько раз ломались шарниры типа «Рцеппа» в колесных редукторах. Причиной стало недоброкачественное изготовление деталей подвески, шарниров «Рцеппа» и колесного редуктора, в результате чего нарушалась кинематика подвески и управления автомобилем.

Проведенные испытания показали, что введение торсионной подвески на крайних осях негативно отразилось на прочности рамы (она оказалась явно недостаточной). Во время испытаний наблюдались случаи образования гофр на верхних усилителях и трещин в местах сопряжений и близких к сопряжениям поперечин и раскосов. Сварные строчечные швы были наложены не в шахматном порядке, что способствовало появлению гофр. Образование трещин отмечено в местах окончания швов. После того как ведущий конструктор А.Н. Нарбут добавил в конструкцию рамы приварные нетехнологичные косынки, сглаживающие резкое изменение жесткости, рама больше нареканий не вызывала.

Необходимо подчеркнуть, что подвеска автомобиля за время испытаний функционировала в очень тяжелых дорожных условиях. После разборки подвески оказалось, что все места смазки работали насухо из-за неудовлетворительно выполненных уплотнений. При доработке подвески были заменены все втулки, изготовленные из бронзы и сплава ЦАМ, на втулки, выполненные из антифрикционного текстолита, которые не нуждались в смазке.

8 течение пробеговых испытаний колеса 13x20 и новые ярославские шины 16.00-20 модели И-159 с рисунком протектора типа «расчлененная елка» работали надежно. Износ рисунка протектора шин по беговой дорожке оказался незначительным.

14 июля ЗИЛ-135Л вместе с автомобилями ЗИЛ-135Е, ЗИЛ-135К, брянским БАЗ-930 и бронницким И-210 демонстрировался заместителю министра обороны СССР, Главнокомандующему сухопутными войсками маршалу В.И. Чуйкову. Цель показа состояла в том, чтобы определить, какой из автомобилей надлежало серийно выпускать на Брянском автомобильном заводе: московский ЗИЛ-135Л, БАЗ-930, разработанный молодым коллективом Брянского автозавода, или бронницкий седельный тягач И-210 с активным полуприцепом. Автомобилям предстояли всесторонние сравнительные испытания.

После устранения замечаний пробеговых заводских испытаний 19 октября ЗИЛ-135Л вышел на полигонно-заводские испытания, которые проводились в Бронницах на полигоне НИИИ-21. Автомобиль успешно завершил испытания, выдержав конкуренцию со стороны вездеходов БАЗ-930 и И-210. ЗИЛ-135Л оказался лучше по проходимости, надежности и легче по снаряженной массе, несколько уступая конкурентам по экономичности.

9 марта 1962 г. состоялось научно-техническое совещание в ГКОТ с участием генералов В.Д. Соколова, Харциева (ЦАВТУ СА), технических специалистов Н.А. Астрова (ММЗ), В.А. Грачева, А.Н. Нарбута, В.Б. Лаврентьева (СКБ ЗИЛ), Р.А. Розова (БАЗ), Г.И. Сергеева (ОКБ завода «Баррикады»), Н.И. Коротоношко (НАМИ), Базиленко (НИИИ-21), В.В. Осепчугова (6-е управление ГКОТ) и других специалистов. На этом совещании было принято решение отклонить проект БАЗ-930, а ЗИЛ-135Л – принять. При этом военные в лице генерала Харциева настаивали на том, чтобы до освоения производства гидромеханических коробок передач создать временный вариант машины с механическими коробками передач. 19 марта споры продолжились у заместителя министра обороны В.И. Чуйкова с участием генерала М.К. Соколова, командующего РВиА маршала С.С. Варенцова, директора БАЗа П.Я. Петракова, В.В. Осепчугова, В.А. Грачева, где мнения также склонились в сторону проекта ЗИЛ-135Л. 20 марта на коллегии ГКОТ было принято решение о производстве ЗИЛ-135Л. 21 марта вышло постановление МГСНХ с решением ВПК №33 о передаче производства ЗИЛ-135Л на Брянский автозавод.

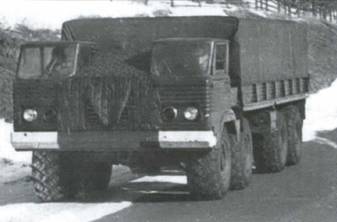

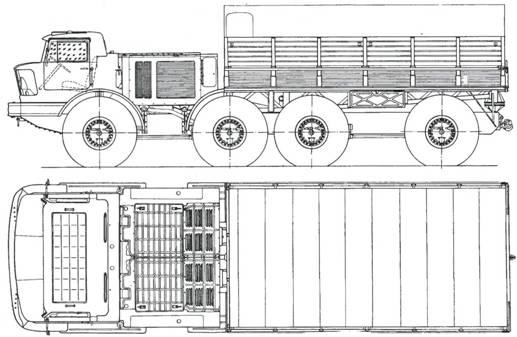

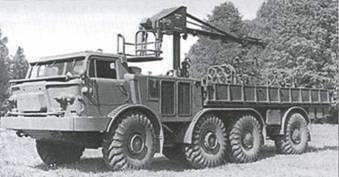

Общий вид автомобиля ЗИЛ-135Л.

Автомобиль БАЗ-930, участник совместных испытаний.

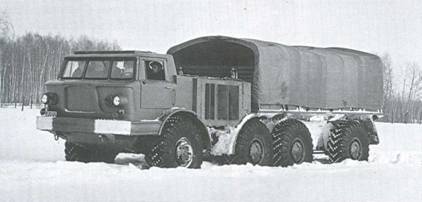

ЗИЛ-135Л на полигонно-заводских испытаниях.

Привод управления коробками передач.

Постановлением СМ СССР №500-175 от 27 апреля 1963 г. и постановлением СМ РСФСР №738-82 от 13 июня 1963 г. на Брянском автозаводе осуществлялась подготовка производства автомобиля ЗИЛ-135Л и гидромеханических коробок передач ЗИЛ-135Е. Строились новые корпуса, закупалось оборудование. Тем временем в СКБ ЗИЛ развернулись работы по выпуску полного комплекта конструкторской документации, разрабатывались технические условия на производство стеклопластиковой кабины, гидромеханической автоматической коробки, рулевого управления, шарниров равных угловых скоростей типа «Рцеппа», рамы и многих других наиболее сложных и ответственных узлов и агрегатов.

В августе и октябре 1962 г. для постройки пусковых установок 2П113 ракетного комплекса «Луна-М» в СКБ ЗИЛ были собраны еще четыре автомобиля ЗИЛ-135Л. 6 августа две машины после завершения обкатки в Бронницах отправили в Волгоград для монтажа пусковой установки и сборки транспортно-заряжающей машины 9Т29. В октябре в Волгоград была отгружена третья машина, а четвертая после сборки проходила обкатку в НИИИ-21.

Неприятности возникли там, где их уже не ждали. При освоении производства директор Брянского автозавода П.Я. Петраков, несмотря на полный комплект закупленного оборудования, категорически отказался изготавливать автоматические коробки передач, ссылаясь на большую сложность в их изготовлении и регулировке и на отсутствие высококвалифицированных специалистов. 18 ноября генерал Харциев посетил главного инженера ЗИЛ К.В. Строганова с предложением разместить на ЗИЛ-135Л механические коробки передач. Производство машины откладывалось. Требовалось срочное изменение конструкции и проведение повторных испытаний. П.Я. Петраков и главный конструктор БАЗа Р.А. Розов надеялись на то, что лишенная гидромеханической передачи московская машина проиграет их детищу, и в производство пойдет БАЗ-930.

Компромиссное решение, заключавшееся в монтаже вместо гидромеханических двух механических коробок передач ЯМЗ-204, конечно же, не могло не отразиться на проходимости вездехода. При преодолении сложных участков пути водитель был вынужден обходиться одной низшей передачей, так как при переключении передач неизбежно происходил разрыв потока мощности и срыв и без того непрочного грунта. Более того, синхронизированное управление двумя механическими коробками передач требовало создания сложной системы рычажного управления.

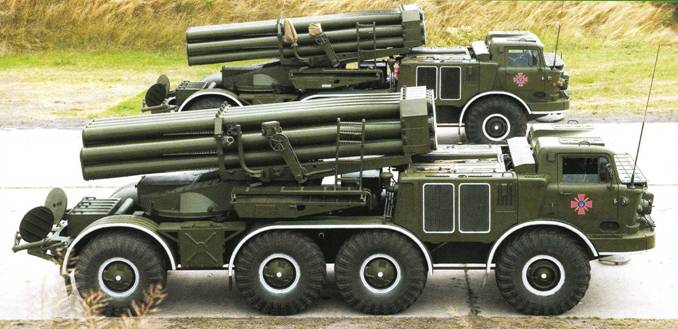

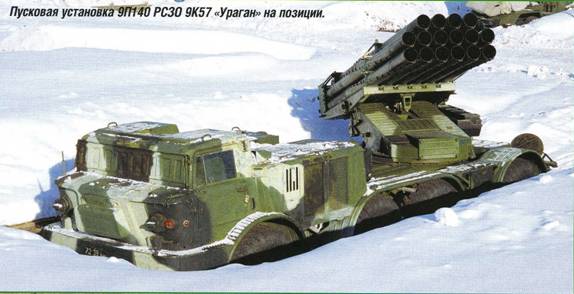

Пусковые установки 9П140 РСЗО 9К57 «Ураган» украинской армии.

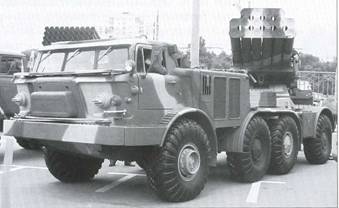

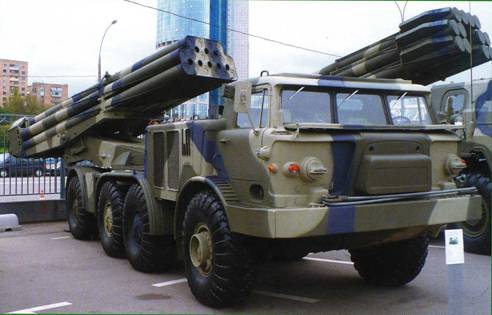

Пусковая установка 9П140РС30 9К57 «Ураган» на выставке МВСВ в Москве.

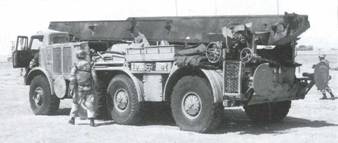

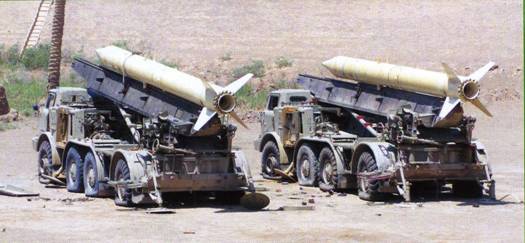

Пусковые установки 9П113ТС иракской армии, ставшие трофеем американских войск в 2003 г.

В ноябре 1962 г. в СКБ ЗИЛ в срочном порядке разобрали последний (четвертый из партии 1962 г.) автомобиль ЗИЛ-135Л с целью макетирования размещения механических коробок передач и проектирования системы управления. Параллельно строилась новая машина, получившая обозначение ЗИЛ-135ЛМ, с механическими коробками передач. Она была готова 4 марта 1963 г.

Дистанционный привод управления переключением передач состоял из механизма управления переключением передач с рычагом, продольного карданного вала, поперечного карданного вала и двух механизмов переключения.

Вновь начались полигонно-заводские испытания. Теперь конкурентом брянского БАЗ-930 выступал «механический» ЗИЛ-135ЛМ и новый бронницкий четырехосный И-21-15. ЗИЛ-135ЛМ с механическими коробками передач хоть и оказался менее плавным, особенно при движении на малых скоростях, однако успешно преодолевал 28-градусные подъемы, а при движении по шоссе оказался и более экономичным, чем ЗИЛ-135Л. По проходимости ЗИЛ-135ЛМ показал себя значительно лучше, чем брянский внедорожник: сказалось отсутствие блокировки дифференциалов в мостах БАЗ-930. По надежности ЗИЛ-135ЛМ превосходил БАЗ-930 (во многом из-за поломок гидромеханической коробки передач ГМК-НАМИ-020, стоявшей на брянской машине) и И-21 -15 (ненадежно работал новый дизельный двигатель Н.Р. Брилинга). В то же время на ЗИЛ-135ЛМ и БАЗ-930 отмечались поломки шарниров типа «Рцеппа».

В отчете по результатам полигонно-заводских испытаний, подписанном 12 августа 1963 г. заместителем начальника НИИИ-21 Ба-зиленко, отмечалось, что шасси ЗИЛ-135ЛМ в основном соответствует заданным ТТТ. Применение механических коробок передач вместо гидромеханических не снижало эксплуатационные качества и надежность шасси. Но отсутствие автоматического переключения в механических коробках передач усложняло работу водителя.

12 октября 1963 г. состоялся техсовет ГКОТ по результатам испытаний ЗИЛ-135ЛМ и БАЗ-930. Специалисты НИИИ-21 необоснованно предлагали улучшить плавность хода ЗИЛ-135ЛМ введением независимой подвески на все колеса, не учитывая повышение центра тяжести и снижения устойчивости машины. После жарких споров к производству был рекомендован ЗИЛ-135ЛМ, а 13 октября главный конструктор СКБ В.А. Грачев попал с инфарктом в зиловскую клиническую больницу.

Тем временем в СКБ ЗИЛ начали подготовку конструкторской документации на автомобиль ЗИЛ-135ЛМ. К 10 мая 1964 г. 75% калек чертежей отправили в Брянск. Внедрили машину в серийное производство быстро и уже в декабре 1964 г. выпустили первые 10 вездеходов.

Брянский автозавод неоднократно предпринимал попытки совершенствования машины. Так, в 1965 г. собрали два автомобиля БАЗ-135Л2 с независимой подвеской всех колес. Однако на испытаниях они не продемонстрировали каких-либо преимуществ над ЗИЛ-135ЛМ. На тонну выросла снаряженная масса, ухудшилась устойчивость при движении по косогору. Возросшие динамические нагрузки на обоих образцах приводили к поломке рамы уже через 5000 км пробега, не помогло и усиление рамы листом толщиной 20 мм.

Эксплуатационные испытания автомобилей ЗИЛ-135Л и ЗИЛ-135ЛМ проходили по заданию Министерства газовой промышленности СССР.

15 августа 1964 г. состоялись сравнительные испытания автомобилей ЗИЛ-135ЛМ и ЗИЛ-157 в районе Петрово-Дальнего на трассе строительства газопровода, проходящего через болото, на котором предполагалась укладка на трубопровод балластных бетонных блоков. Автомобиль ЗИЛ-135ЛМ, загруженный тремя блоками массой около 10 т и двигаясь по заданному маршруту, успешно преодолел укатанную дорогу с торфяной почвой, имеющей два крутых поворота, канаву глубиной 850 мм и застрял в болоте глубиной 600 мм. На этом же маршруте ЗИЛ-157 с трудом преодолел брод и застрял раньше ЗИЛ-135ЛМ при глубине болота 400 мм. Автомобилю ЗИЛ-135Л М удалось преодолеть болото на другом участке протяженностью 15-18 м и глубиной 400 мм при движении на 2-й передаче при давлении воздуха в шинах 0,3 кг/см2. С грузом 6-7 т автомобиль ЗИЛ-135ЛМ уверенно и несколько раз преодолел все участки болота, в том числе и тот, где раньше застрял с грузом в 10 т.

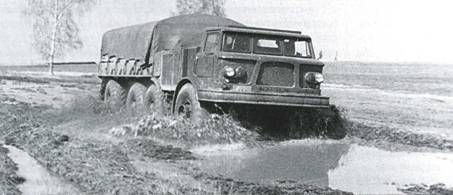

ЗИЛ-135ЛМ на обкатке в апреле 1963 г.

Четырехосное бронницкое шасси И-21-15, конкурент ЗИЛ-135ЛМ.

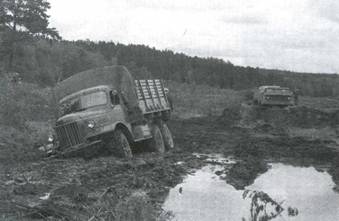

Сравнительные испытания автомобилей ЗИЛ-157 и ЗИЛ-135ЛМ в районе Петрово-Дальнее. 15 августа 1964 г.

ЗИЛ-135ЛМ на испытаниях в районе Петрово-Дальнее на строительстве газопровода.

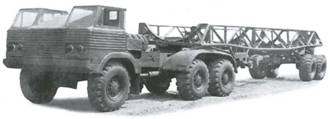

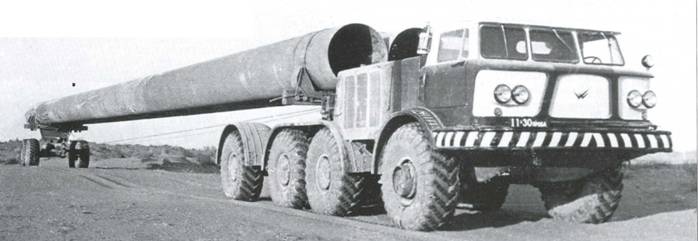

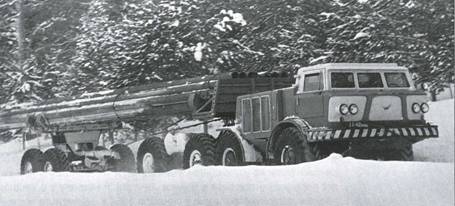

ЗИЛ-135ЛБ с прицепом-роспуском на строительстве газопровода Бухара – Урал. Октябрь 1964 г.

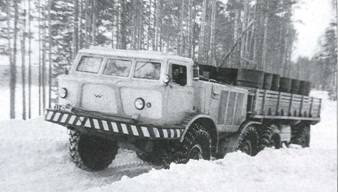

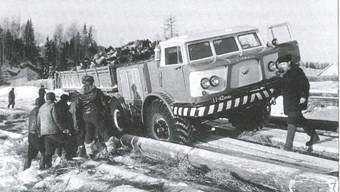

На фото вверху и слева: ЗИЛ-135ЛМ.ЗИЛ-135Л и ЗИЛ-135ЛБ на строительстве нефтепровода Шаим – Тюмень. Январь-март 1965 г.

Следующий этап испытаний был проведен в октябре 1964 г. в условиях песчано-барханной местности в районе трассы газопровода Бухара – Урал с участием автомобилей ЗИЛ-157К и КрАЗ-214. Основной задачей этого этапа являлось определение возможности применения бортовых автомобилей ЗИЛ-135Л и ЗИЛ-135ЛМ и тягача ЗИЛ-135ЛБ с прицепом-роспуском для транспортировки длинномерных грузов в условиях барханных песков.

Зимний этап испытаний с 21 января по 21 марта 1965 г. проходил на строительстве нефтепровода Шаим – Тюмень для определения технических возможностей машин. Автомобили эксплуатировались с полной нагрузкой в условиях низких температур (от -40 до -20°С) в дневное и ночное время по маршрутам Урай – Сосьба, Урай – Куминский разъезд, Урай -Тюмень. Движение осуществлялось по временным трассам, проложенным по труднопроходимым даже в зимнее время болотам и таежным массивам. Около 10% трассы проходило по лесовозным дорогам – широким, накатанным и поддерживаемым в хорошем состоянии. Вездеходы ЗИЛ-135 эффективно использовались при ликвидации заторов на дорогах, когда они легко объезжали застрявшие автомобили по целине, преодолевая сугробы глубиной 600-800 мм, а также снежные заносы, возникавшие на открытых участках пути даже при слабом ветре.

За период испытаний на тягаче ЗИЛ-135ЛБ (пробег 3618 км) было перевезено 60 т труб общей длиной 800 м; на ЗИЛ-135Л (пробег 4151 км) – 23 т труб общей длиной 540 м, 20 т битума и 20 т деталей для тракторов-трубоукладчиков; на ЗИЛ-135ЛМ (пробег 4155 км) – 20 т битума и 18000 л топлива. В испытаниях также участвовал автомобиль ЗИЛ-Э167, использовавшийся для сопровождения колонн и перевозки людей.

Автомобиль ЗИЛ-135ЛМ в результате худших тягово-динамических качеств, чем у автомобилей ЗИЛ-135Л и ЗИЛ-135ЛБ, показал более низкие показатели проходимости. Например, в снегу с твердой плотной коркой у него случались остановки двигателей. После разрушения корки автомобиль прошел этот участок. ЗИЛ-135Л, оборудованные гидромеханической передачей, легко преодолевали участки дороги с повышенным дорожным сопротивлением и показывали на них более высокую максимальную скорость, чем ЗИЛ-135ЛМ. К положительным качествам ЗИЛ-135ЛМ относился меньший расход топлива. Применение механической трансмиссии усложнило работу водителя, что особенно сказывалось при движении по узким извилистым лестным дорогам.

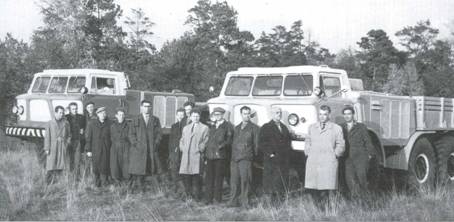

Автомобили ЗИЛ-135Л и ЗИЛ-135ЛМ на Новорязанском шоссе около окружной автодороги в сентябре 1964 г. Слева направо: Б.П. Борисов, Э.Н. Трухин, М.П. Морозов, В.М. Кузин, А.Н. Игнатов, Е.И. Прочко, Г.Е. Дунюшин, Э.А. Лежнев, Н. Потапов, В.А. Афанасьев, П.С. Скиба, В.А. Грачев, В.Б. Лаврентьев, А. Плотницкий.

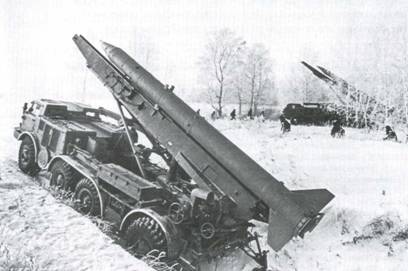

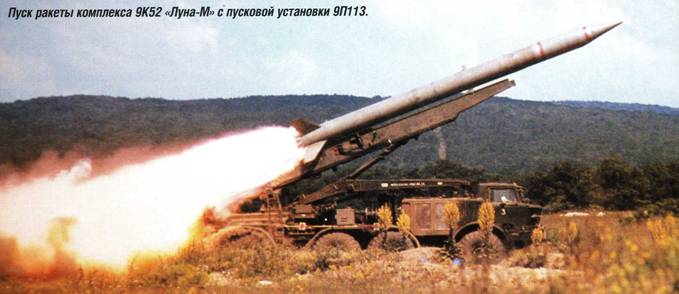

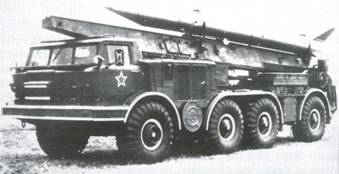

Пусковая установка 9П113 комплекса 9К52 «Луна-М».

Успешное окончание эксплуатационных испытаний завершилось заказом и выпуском на Брянском автозаводе в 1966 г. партии бортовых автомобилей «135ЛМ», предназначенных для эксплуатации в строительных трестах Министерства газовой промышленности. К сожалению, отсутствие ремонтной базы, низкая надежность шарниров типа «Рцеппа», наличие большого количества точек смазки и недостаточная культура технического обслуживания в условиях строительства газопроводов в Западной Сибири негативно отразились на сроке службы машин, который оказался недолгим.

Причина поломки шарниров «Рцеппа» была следующей. При эксплуатации в суровых условиях резиновые защитные чехлы шарниров быстро изнашивались и приходили в негодность. Попадание воды и грязи приводило к вымыванию смазки и быстрому выходу шарниров из строя. В СКБ ЗИЛ в 1965 г. прошла испытания конструкция, обеспечивающая смазывание шарниров типа «Рцеппа» жидкой смазкой ТС-10. Поломки шарниров прекратились, тем не менее, высокая стоимость машины (в 2-3 раза превышающая стоимость автомобилей Урал-375 и КрАЗ-214) привела к тому, что дальнейших заказов от Министерства газовой промышленности не последовало.

В конце 1960-х гг. на БАЗе предприняли попытку заменить два карбюраторных двигателя одним дизелем. Был разработан опытный образец БАЗ-135М1 с двигателем ЯМЗ-238Н мощностью 300 л.с. Машина подверглась испытаниям в жарко-пустынной местности в районе г. Самарканда и в холодной климатической зоне (г. Юрга Кемеровской области). Эти испытания шасси не выдержало по причине недостаточно надежной работы двигателя. Дальнейшие работы с этой машиной не проводились.

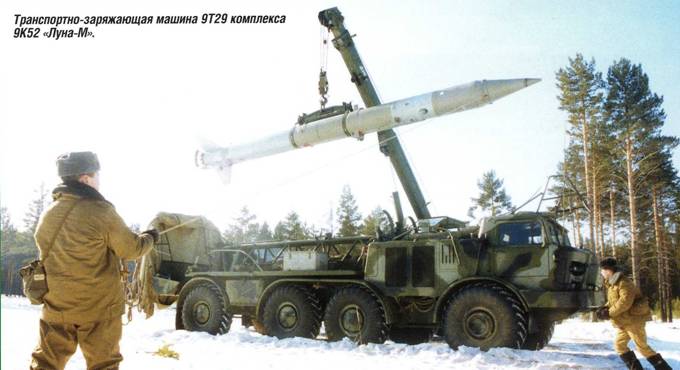

Автомобиль ЗИЛ-135ЛМ выпускался на Брянском автозаводе 29 лет до 1993 г. Неоднократно поднимался вопрос о возобновлении или передаче его производства на другой завод. Шасси ЗИЛ-135ЛМ с различными системами вооружения более 40 лет состоит на вооружении Советской, а теперь и Российской Армии. На этом шасси созданы пусковая установка 9П113 и транспортно-заряжающая машина 9Т29 ракетного комплекса 9К52 «Луна-М» и самоходная установка 9П140 с транспортно-заряжающей машиной 9Т452 16-за-рядной реактивной системы залпового огня 9К57 «Ураган».

Серийное производство комплекса 9К52 «Луна-М» осуществлялось на заводе «Баррикады» с 1964 г. Этот комплекс стал самым массовым в Советской Армии; пик развертывания боевых машин комплекса пришелся на 1986 г., когда в войсках их насчитывалось порядка 750. Разработанный в 1968 г. вариант 9К52ТС (для стран с тропическим климатом), включающий в себя пусковую установку 9П113ТС, транспортно-заряжающую машину 9Т29ТС и предназначенный для стрельбы ракетами с фугасной боевой частью, широко поставлялся на экспорт.

Пусковая установка 9П140 РСЗО 9К57 «Ураган».

Транспортно-заряжающая машина 9Т452 РСЗО 9К57 «Ураган».

Пусковая установка 9П113ТС комплекса 9К52ТС «Луна-М» иракской армии, захваченная американскими войсками в 1991 г.

Покупателями комплекса «Луна-М» стали армии многих стран, включая вооруженные силы государств Варшавского Договора, Кубы, Египта, Ирака, Кувейта, Северной Кореи. Боевой дебют комплекса состоялся в ходе Арабо-израильской войны 1973 г. Комплекс «Луна-М» применялся в ряде региональных конфликтов, в том числе, в Афганистане, Ирано-иракской войне 1980-1988 гг., войнах в Персидском заливе 1991 и 2003 гг.

Реактивная система залпового огня 9К57 «Ураган» на шасси 135ЛМП была принята на вооружение в марте 1975 г. В настоящее время более 1200 таких РСЗО стоят на вооружении армий России, Украины, Казахстана, Молдавии, Таджикистана, Туркмении, Узбекистана, Афганистана, Болгарии, Сирии. Системы «Ураган» широко использовались в военных действиях в Афганистане, обеих чеченских кампаниях и в операции по принуждению Грузии к миру.

1. Автомобильное шасси 135ЛМ (135ЛТМ): Техническое описание и инструкция по эксплуатации. – 326 с.

2. Прочко Е. Колесо против бездорожья // Моделист-конструктор. – 1992, №9.

3. Руководство к изделию 135Л. – М., 1962. -219 с.

4. Соловьев В.П., Прочко Е.И., Данилов Р.Г. Главный конструктор. ЮОлетсодня рождения Виталия Андреевича Гоачева. – М.: МГИУ, 2003. – 60 с.

5. Тенденции развития специальных колесных шасси и тягачей военного назначения. Информационно-технический сборник / Шипилов В.В. и др. Подред. Полонского В.А. – Бронницы: 21НИИИ, 2007. -417 с.

6. Технический отчет о сравнительных испытаниях на болотистых грунтах изделия 135ЛМ и автомобиля ЗИЛ-157/Лаврентьев В.Б., Шурлапов К.Ф.-М.:ЗИЛ, 1964.-9с.

7. Технический отчетно заводским испытаниям автомобиля ЗИЛ- 135Л (апрель-июль 1961 г.) /Лаврентьев В.Б., Яковлев Н.Н. – М.: ОГК ЗИЛ, 1961. – 38 с.

8. Эксплуатационные испытания автомобилей ЗИЛ-135 на строительстве нефтепровода Шаим – Тюмень: Технический отчет. Ч. 1./Анохин В.А., Алексеев А.И. – Тюмень – М.: ЗИЛ, 1965. – 20 с.

9. Эксплуатационные испытания автомобилей ЗИЛ-135 на строительстве нефтепровода Шаим – Тюмень: Технический отчет. 4.2. /Анохин В.А., Алексеев А.И. – Тюмень – М.: ЗИЛ, 1965. – 35 с.

Колесная формула 8x8

Экипаж, чел. 4

База автомобиля, мм 2400+1500+2400

Колея колес, мм 2300

Длина шасси, мм 9270

Ширина, мм 2500

Высота по кабине, мм 2530

Высота по тенту кузова, мм 3000

Монтажная высота по верхней полке лонжерона, мм 1000±15 Дорожный просвет по раме, мм 580

Дорожный просвет по кронштейнам подвески, мм 475

Радиус поворота по переднему внешнему колесу, м 12,5

Глубина преодолеваемого брода, м 1,2

Угол свеса передний 35"

Угол свеса задний 40°

Грузоподъемность шасси, кг 9000

Снаряженная масса шасси под установку 9П113, кг 10050

Снаряженная масса шасси для T3M 9Т29, кг 9630

Снаряженная масса бортового автомобиля, кг 10800

Распределение снаряженной массы:

на передние две оси, кг 6570

на задние две оси, кг 4230

Полная масса автомобиля, кг 19700

Двигатель 2хЗИЛ-375Я

Тип двигателя Бензиновый, карбюраторный

Номинальная мощность, л.с./кВт 2x180/2x132

Частота вращения при номинальной

мощности, мин 1 3200

Максимальный крутящий момент, кгс-м/Нм 47,5/466

Частота вращения при макс, крутящем моменте, мин' ',800

Число и расположение цилиндров 8, V-образное

Диаметр цилиндра, мм 108

Ход поршня, мм 95

Рабочий объем, л 7,0

Степень сжатия 6,5

Трансмиссия

Гидротрансформатор Комплексный, 4-колесный, коэффициент трансформации 2,6

Коробка передач Автоматическая, планетарная,

3-ступ., передаточные числа: 1-я – 2,55; 2-я – 1,47; 3-я – 1,0; ЗХ-2,26.

Демультипликатор Планетарный, двухступенчатый, передаточные числа: 1-я-2,73; 2-я – 1,0

Раздаточная коробка Цилиндрическая одноступенчатая с КОМ, передаточное число i = 1,296

Бортовая передача Коническая одноступенчатая, передаточное число I = 2,273

Колесная передача Цилиндрическая прямозубая, одноступенчатая, i = 3,73 Шины 16.00-20

Эксплуатационные данные

Объем топливного бака, л 680

Объем смазочной системы двигателя, л 2x10,5

Объем системы охлаждения, л 2x32

Эксплуатационный расход топлива, л/100 км: на асфальтобетонном шоссе 137

на грунтовой дороге 187

на бездорожье 232

Максимальная скорость по шоссе, км/ч 65
