Перестройка заградителя и его сдача

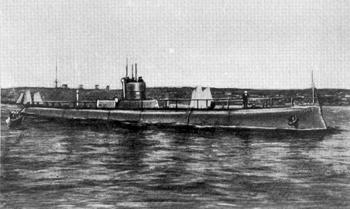

Подводный заградитель "Краб" в Севастополе

Как уже отмечалось, комиссия, проверявшая состояние постройки заградителя в апреле 1911 г., обнаружила крупный дефект в расчетах концевых балластных цистерн. В силу того, что кормовая цистерна по объему была значительно больше носовой, лодка с продутыми балластными цистернами всплывала кормой 107 . Это подтвердили и заводские испытания в Николаеве в 1913 г, при первых погружениях лодки. К числу предпринятых перестроек и переделок, улучшающих качества заградителя, относилась поэтому и установка в корме новой переборки, делившей прежнюю кормовую цистерну на две: кормовую балластную (15,74 м3 ) и кормовую дифферентную (10,68 м3 ).

Пятого декабря 1913 г. "Краб" был поднят на большой мортонов эллинг для осмотра, очистки и окраски подводной части. Затем начались работы по реконструкции надстройки и постановке вытеснителей и свинцового киля. Работы велись медленно. Так, к 22 апреля 1914 г. была снята обшивка надстройки лишь на 0,6 длины заградителя, подготовлены почти все плиты свинцового киля, изготовлялись угольники для этого киля. Кроме того, изготовлялся 120-й шпангоут, на который должны были установить новую переборку, делившую кормовую цистерну на две 108.

Позднее, осенью 1914 г., эти работы были закончены, и в октябре приступили к испытаниям вытеснителей давлением в 2 атм (каждый вытеснитель был разделен четырьмя водонепроницаемыми переборками на пять частей).

Первого февраля 1915 г. давлением испытали прочный корпус заградителя. Результаты испытаний, проводившихся представителем завода Лебеданским и корабельным инженером Киверовым, были удовлетворительными.

Комиссия под председательством старшего лейтенанта Феншоу, назначенная в октябре 1914 г., осмотрела выгруженную на берег и помещенную в специальный сарай аккумуляторную батарею заградителя. Результаты этого осмотра зафиксированы комиссией в акте № 1 109 . Все положительные, а также часть отрицательных пластин, отметила комиссия, были не годны к употреблению и представляли собой лом. Помимо этого, имелось 68 собранных аккумуляторов с новыми пластинами, а также 236 новых эбонитовых баков, т.е. на полное число элементов батареи. Остающуюся часть отрицательных пластин, кроме явно негодных, завод намеревался использовать для сборки из них и положительных пластин элементов батареи, заказанных 15 марта французской фирме "Мэто" (Общество электрической обработки металлов в Париже). Между тем, еще во время испытаний аккумуляторной батареи в августе-сентябре 1912 г. ее емкость определили в 3600 А/ч вместо 4000 А/ч по проекту, и потому вновь отремонтированная батарея вряд ли могла дать даже 3600 А/ч.

Кроме того, комиссия отметила, что элементы этой батареи обладали большими конструктивными недостатками. Заказанные "Мэто" 2600 положительных пластин должны были быть готовы к 23 октября. Учитывая, что аккумуляторная батарея составляет "самую жизненную часть лодки", комиссия решила временно установить эту батарею на заградителе в том виде, в каком она прибудет, но при непременном условии: завод обязан через полгода поставить новую батарею, отвечающую контрактным требованиям.

Тринадцатого октября комиссия пригласила на свое заседание представителя завода инженера Б.П. Лебеданского и поставила перед ним три вопроса, касающихся недостатков заградителя. Члены комиссии просили сообщить, как завод намерен устранить эти недостатки. Лебеданский в своем ответе от 22 октября изложил мнение завода о мерах, направленных на исправление недостатков.

Первый вопрос касался увеличения запасов сжатого воздуха. Еще при первой сдаче заградителя обнаружили, что запас сжатого воздуха при давлении 200 атм равнялся 96 куб. фут. (2,72 м3 ) вместо требующихся по контракту 125 куб. фут. (3,54 м3 ). Лебеданский указал, что завод при определении запаса сжатого воздуха на заградителе руководствовался правилами, изданными Частью подводного плавания МТК в 1909 г., в которых было сказано, что баллоны сжатого воздуха на подводных лодках должны быть рассчитаны на хранение воздуха под давлением не менее 150 атм, причем для подводных лодок водоизмещением 400-500 т запас воздуха должен составлять 150 куб. фут. Если же вода из главных балластных цистерн откачивается помпами, то запас воздуха может быть уменьшен в одну треть. Следовательно, запас сжатого воздуха для "Краба" - 100 куб. фут. Однако при разработке проекта заградителя запас воздуха был увеличен до 125 куб. фут. В дальнейшем по просьбе первого командира заградителя капитана 2-го ранга Андреева давление воздуха увеличили до 200 атм, но объем баллонов был уменьшен до 100 куб. фут. По мнению Лебеданского, во втором контракте была допущена ошибка, когда запас сжатого воздуха увеличили до 125 куб. фут. Запас воздуха в 100 куб. фут. дает возможность продуть балластные цистерны на полной глубине четыре раза, а это полностью гарантирует безопасность лодки.

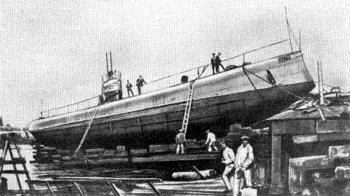

"Краб" на мортоновом эллинге в Севастополе

Второй вопрос касался постановки в надстройке переборок с целью уменьшить отрицательное влияние переливающейся воды на остойчивость. Лебеданский выдвинул три возражения против постановки переборок в надстройке: 1) для размещения мин в надстройке необходимо сделать вырезы в поперечных переборках, а это сведет почти к нулю их значение; 2) система затопления водой надстройки при погружении лодки значительно усложнится; 3) продольные переборки могут послужить причиной опасного крена, так как замедлят перетекание воды с одного борта на другой. Поэтому завод предложил поставить клапаны (в носу, в корме и в районе рубки) для лучшего сообщения подстройки с забортной водой. Но площадь всех клапанов до перестройки была всего 0,5 м2 , из-за чего для заполнения надстройки требовалось 10 мин. Было принято решение увеличить площадь клапанов до 2,8 м2 , в результате чего время заполнения надстройки уменьшится до 1,8 мин.

Третий вопрос - устройство носовых горизонтальных рулей. По мнению комиссии, им присущи два недостатка: ненадежное электрическое управление и неудобное расположение рулевого поста. Лебеданский указал, что рулевое устройство выполнено по чертежам, утвержденным ГУК, и что завод не вправе их изменять. Вместе с тем, по просьбе комиссии, он согласился установить временный ручной рулевой привод со штурвалом в аккумуляторном отделении лодки.

Комиссия, рассмотрев объяснения инженера Б.П. Лебеданского по этим трем вопросам, решила согласиться с предложенными заводом переделками, но с "условием, чтобы по окончании военных действий и на основании опыта плавания эти вопросы были бы вновь рассмотрены, обнаруженные по сим пунктам недостатки были бы устранены О-вом Ник. зав. и верфей" (акт № 2 комиссии) 110 . К акту было приложено "отдельное мнение кор. инж. штабс-капитана Киверова", в котором он привел данные, показывавшие, что по запасу сжатого воздуха "Краб" превосходил все тогдашние русские лодки, а также сделал приблизительный расчет воздуха, необходимого для продувания цистерн главного балласта заградителя. Расчет показывал, что для этих целей "Краб" полностью обеспечен сжатым воздухом. По поводу установки переборок в надстройке С.Я. Киверов высказал следующее мнение:

"С устройством поперечных переборок повременить до выяснения всех обстоятельств погружения лодки, ибо, при наличии мин заграждения, переливание воды в надстройке безусловно будет сильно уменьшено, установка же переборок настолько проста, что не может потребовать много времени, если надобность в них выяснится"111.

На заседании 5 ноября комиссия поставила перед инженером Лебеданским два вопроса: 1) изменить схему вентиляции помещений лодки таким образом, чтобы обеспечить: а) ход лодки при закрытых люках под керосиномоторами в позиционном положении и б) вентиляцию лодки также при закрытых люках в погруженном положении; 2) соединить трубопроводом носовую и кормовую дифферентные цистерны.

Первое пожелание обусловлено тем, что при осуществленной на "Крабе" схеме вентиляции обмен воздуха в лодке происходил только тогда, когда открыты люки (или по крайней мере хоть один рубочный люк). Дело в том, что на заградителе установлены исключительно вытяжные вентиляторы, создающие вместе с керосиномоторами условия для разрежения воздуха в лодке. Поэтому комиссия предлагала оба носовых вентилятора переделать в нагнетательные.

Второе пожелание комиссии обусловлено следующим обстоятельством: так как обе дифферентные цистерны не были соединены друг с другом, то дифферентование в подводном положении лодки без изменения ее плавучести невозможно. Комиссия предлагала соединить эти цистерны трубопроводом. Инженер Лебеданский, признав полезность обоих предложений комиссии, вместе с тем расценил их как новые, изменяющие утвержденную ГУК контрактную спецификацию заградителя. Кроме того, по его мнению, для осуществления пожеланий комиссии потребовалось бы установить дополнительный трубопровод весом порядка 400 кг, что увеличило бы осадку заградителя 112 , которая была строго ограничена 4 м. На это Лебеданский пойти не мог. Впоследствии трубопровод, соединявший цистерны, все же был установлен.

Вопросу вентиляции цистерн главного балласта было посвящено заседание комиссии 25 ноября. К этому времени была принята следующая схема вентиляционной системы балластных цистерн: вентиляционные трубы диаметром 14 см обеих концевых балластных цистерн оканчивались в надстройке и были снабжены клинкетами, открывавшимися из лодки. Перед клинкетами шли в рубку ответвления вентиляционных труб диаметром 5 см. Ответвлениями можно было воспользоваться также и для продувания балластных цистерн сжатым воздухом. При погружении заградителя большая часть воздуха, выходящая из наполняющихся цистерн, встретила бы в таком случае сопротивление воды, поступающей в надстройку, а это замедлило бы погружение лодки. Другая часть воздуха пойдет по ответвлению в рубку и поднимет (при закрытом люке) давление в лодке. При всплытии заградителя, пока надстройка не освободится от воды, помпы балластных цистерн только перекачивали бы воду из надстройки через цистерны за борт. Целесообразность предложения комиссии о выводе вентиляционных труб концевых цистерн главного балласта на верхнюю палубу была столь очевидной, что Лебеданский не возражал против этого. Он лишь заметил, что вывод вентиляционных труб в надстройку был осуществлен по требованию бывшего командира заградителя капитана 2-го ранга Быкова, несмотря на то, что завод против этого возражал 113.

На этом и закончилось рассмотрение основных вопросов переделки и совершенствования заградителя "Краб", которыми занималась в 1914 г. наблюдательная комиссия, под председательством старшего лейтенанта Феншоу. Следует еще упомянуть о поступивших в том же году предложениях перевооружения и довооружения "Краба".

Лейтенант К.Г. Люби, временно исполнявший обязанности командира заградителя, 24 июля 1914 г. направил в штаб командующего Черноморским Флотом, наряду с докладом о степени готовности подводного заградителя "Краб", рапорт с предложением "о его переделке в чисто подводную лодку". По мнению Люби, это сократило бы срок готовности заградителя минимум на месяц. В таком случае, по его словам, "можно целиком осуществить идею залповой стрельбы с подводной лодки". Люби предложил ликвидировать минное вооружение "Краба" и довооружить лодку восемью торпедными аппаратами Джевецкого, что дало бы десять торпед в залпе (как известно, на "Крабе" были установлены два трубчатых торпедных аппарата). Для ускорения ввода в строй лодки он предлагал взять для "Краба" одну из аккумуляторных батарей, предназначавшихся для подводных лодок типа "Морж" 114.

Такое предложение Люби было, конечно, прожектерством, непониманием той роли, которую должен сыграть "Краб" как подводная лодка нового типа. Естественно, ГУК отклонило этот проект, и он не был осуществлен, а сам Люби, несмотря на его призывы к начальству "не убирать" с "Краба", в феврале 1915 г. был назначен командиром старой подводной лодки "Карп".

В декабре того же года инженер Лебеданский от имени Общества николаевских заводов и верфей предложил старшему лейтенанту Феншоу разработать совместно с ним проект установки на "Крабе" дополнительно четырех торпедных аппаратов Джевецкого. В рапорте от 24 декабря Феншоу писал:

"Практика показала, что эти аппараты чрезвычайно слабой конструкции и в обстановке военного времени в силу своей ненадежности не будут применяемы, а поэтому установка их на заградителе нежелательна."

Однако, учитывая, что "практика подводных судов привела к залповой стрельбе" ¹¹⁵, Феншоу предложил установить на "Крабе" два торпедных аппарата Джевецкого, поместив их за рубкой лодки и наполовину утопив в волнорезе. Так как основное вооружение заградителя - мины, то "довооружение заградителя" было отклонено.

Одним из главных, если не самым главным устройством в конструкции подводного заградителя "Краб", был минный элеватор. Поскольку ГУК считало необходимым и после прекращения официальных испытаний в 1913 г. (из-за недостаточной остойчивости заградителя) продолжить заводские испытания, 9 ноября 1913 г. инженер В.С. Лукьянов получил от завода указание провести испытания подводной скорости заградителя и минного элеватора. После этого указания началась подготовка к испытаниям минного элеватора, сконструированного по чертежам основного проекта. Одновременно, как писал 1 декабря 1913 г. в своем донесении Обществу Лебеданский "для освещения принципов переустройства элеватора, предлагаемых капитаном 1-го ранга Шрейбером, на опытном понтоне воспроизводится модель элеватора" ¹¹⁶.

Речь шла о замене проектного минного элеватора (цепного) более практичным винтовым элеватором. Первого апреля 1914 года конструктор николаевского завода С.П. Сильверберг закончил разработку "тех чертежей винтового минного элеватора, которые вполне выясняют новую конструкцию и достаточны для производства работ" ¹¹⁶. Переделка минного элеватора с цепного на винтовой шла очень медленно. Элеватор был закончен лишь к маю 1915 г. Запоздал и первый комплект мин для заградителя, необходимый для испытания элеватора: он поступил только 18 марта. Так как эти мины были приспособлены для цепного элеватора, то в Севастопольских мастерских их, как и опытный комплект мин, переделали для винтового элеватора.

Восьмого мая наблюдательная комиссия, получив извещение инженера Б.П. Лебеданского о готовности минного элеватора, приступила к его испытаниям. В самом начале испытаний комиссия обнаружила, что электромотор, приводивший в движение элеватор вхолостую, потребляет 26 А, т. е. чрезмерно много.

С.Т. Каменский и Б.П. Лебеданский

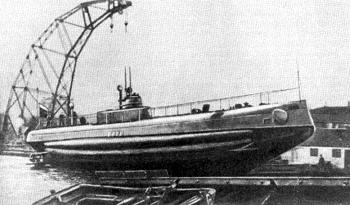

"Краб" на мортоновом эллинге после перестройки

При дальнейших испытаниях "выяснилось, что большая часть нагрузки приходится на цепной элеватор, расположенный на кормовых крышках надстройки, вследствие весьма сложной передачи к нему". Дело в том, что при переделке цепного элеватора на винтовой часть его, расположенная на крышках кормовых минных амбразур, осталось цепной. Комиссия, признав реконструкцию этой части элеватора "весьма сложной и требующей много времени" и решив отказаться от цепного элеватора, заменила его в этой части "сцеплением якорей крючками с петлями, дающими возможность составить из всего комплекта мин одну непрерывно соединенную цепь на каждом борту таким образом, чтобы мины, сходя с крышек, последовательно расцеплялись" ¹¹⁷. Эту работу решили осуществить средствами Севастопольского порта, но за счет завода.

Восемнадцатого марта наблюдательная комиссия на своем заседании при участии инженера Лебеданского рассмотрела контрактную программу испытаний подводного минного заградителя "Краб". Учитывая военное время, она должна была сократить эту программу, представив на заключение приемной комиссии лишь самое существенное, и, таким образом, провести испытания заградителя в кратчайший срок. Кроме того, так как некоторые испытания были проведены еще в 1913 г., то комиссия полагала:

"… ограничиться проверочными повторительными испытаниями в присутствии технической комиссии Бригады подводных лодок Черного моря в следующем порядке:

Производится 2-часовой пробег над водой для определения наибольшей скорости. Определяется экономическая скорость…

Определяется скорость под водой при разрядном токе в 1200 ампер и соответствующий этому току район плавания и производятся два выстрела из носовых аппаратов под водой.

Определяется наивыгоднейший разрядный режим батареи для наибольшего подводного района.

Воздух подкачивается во все шесть групп воздухохранителей… Через сутки определяется утечка воздуха. Результаты вышеупомянутых испытаний заносятся в акты, которые должны быть представлены приемной комиссии, каковая ограничивается лишь нижеследующими окончательными испытаниями:

Определением остойчивости.

Определением наибольшей и экономической подводных скоростей, не разряжая батарею до конца; во время этих испытаний заградитель погружается на глубину 100 фут и держится на ней 1/4 часа.

Приказом начальника Подводной бригады Черного моря № 4 от 28 декабря 1914 г. была образована Постоянная техническая комиссия, в состав которой вошли офицеры бригады: старший лейтенант Л.К. Феншоу (председатель комиссии), инженер-механики старшие лейтенанты В.Д. Брод и К.А. Де-Вейхер, лейтенанты Ю.Л. Афанасьев, П.С. Бачманов, Н.А. Зарубин, К.Г. Люби и Б.В. Соловьев, корабельный инженер штабс-капитан С.Я. Киверов. Этой комиссии и предстояло провести "поверочные повторительные испытания" "Краба".

Двадцать седьмого марта 1915 г. техническая комиссия в присутствии инженер-механика лейтенанта В.С. Лукьянова (сдаточного капитана завода) и инженера Б.П. Лебеданского провела испытания компрессоров заградителя. Эти испытания проводились до 1 апреля включительно, так как согласно программе испытаний проверялась утечка воздуха из баллонов и из воздушной магистрали. О компрессорах в протоколе № 1 записано:

"Комиссия … находит, что компрессоры приемлемы, но ввиду своей легкой конструкции подвержены поломкам, почему должны быть снабжены запасными частями в размере двух комплектов" ¹¹⁹.

По вопросу об утечке воздуха "комиссия находит, что замеченная утечка воздуха произошла от охлаждения самого воздуха в баллонах и магистрали и что воздухонепроницаемость воздушной цистерны удовлетворительна" ¹²⁰.

Испытания заградителя на надводный ход под керосиномоторами комиссия проводила 8 апреля. Были измерены скорости: 1) при полном ходе, 2) при экономическом ходе и зарядке и 3) при экономическом ходе без зарядки. Пробеги совершались на Лукульской мерной миле. Во время пробега заградителя на полный ход у моторов № 1 и 2 не работало по одному цилиндру. Средняя скорость полного хода получилась равной 11,78 уз. При втором измерении скорости керосиномоторы правого борта работали на винт и зарядку, а керосиномоторы левого борта продолжали работать на винт. Средняя скорость при этом режиме составила 10,45 уз. И, наконец, при измерении экономического хода работали только керосиномоторы правого борта, при этом средняя скорость была 8,6 уз.

Следует отметить, что при испытании заградителя на полный ход подшипники упорных валов все время нагревались до температуры 60 - 70°С. Комиссия объясняла это недостаточной смазкой подшипников и пришла к выводу: необходимо изменить устройство смазки. В результате "комиссия признала все произведенные испытания удовлетворительными и механизмы приемлемыми при условии соблюдения требований относительно смазки упорных подшипников" ¹²¹.

Напомним, что контрактная скорость должна была быть 15 уз. Таким образом, заградитель показал скорость ниже контрактной на 3,22 уз. То же можно сказать и об экономической скорости: по контракту при ходе под одним мотором она должна была быть около 9 уз, фактически же заградитель дал 8,6 уз.

Тридцатого апреля Техническая комиссия произвела испытания заградителя для определения скоростей и районов плавания в подводном положении. Кроме того, нужно было определить наивыгоднейший разрядный режим батареи для наибольшего района подводного плавания. При 1100 А на вал средняя скорость получилась равной 7,07 уз, при 300 А на вал - 4,13 уз и, наконец, при 400 А на вал - 4,25 уз. Наивыгоднейшим разрядным режимом батареи для наибольшего района плавания в подводном положении комиссия признала 300-амперный, так как разница в скоростях по сравнению с 400-амперным режимом составляла 0,12 уз, в то время как разница в емкости батареи при этих режимах давала увеличение района плавания на 32 мили.

Далее Техническая комиссия постановила:

"Принципиальная приемка батареи была предрешена в акте № 1 наблюдательной комиссии лишь в силу обстоятельств военного времени, комиссия нашла возможным для сохранения долговечности батареи не производить полных разрядок для определения подводного района на полном и экономическом ходах, а вычислить по данным береговых разрядок, произведенных наблюдательной комиссией … откинув лишь 20% от общей емкости на освещение, саморазряд и работу вспомогательных механизмов (протокол № 3)" ¹²².

Исходя из этих соображений, район плавания в подводном положении полным ходом определили в 19,6 миль, а экономическим ходом - 82,26 мили.

Следовательно, и в отношении полного хода в подводном положении скорость заградителя не отвечала контрактным условиям: вместо 7,5 уз она равнялась 7,07.

Хотя работы по переоборудованию подводного заградителя "Краб" были закончены к 10 апреля 1915 г. и завод пытался предъявить заградитель к официальной сдаче в этом же месяце, задержка в переделке минного элеватора, законченного только 8 мая, не позволила начать официальные испытания в апреле. Как известно, и 8 мая испытания минного элеватора не были закончены из-за неудачной конструкции, подачи мин на крышках минных амбразур. Днем официального предъявления заградителя следует считать 24 мая, когда минный элеватор был закончен и начались его испытания. Для производства испытаний подводного заградителя "Краб" по программе, разработанной наблюдательной комиссией и утвержденной начальником ГУК, председатель Постоянной комиссии для испытания судов военного флота назначил подкомиссию под председательством начальника Подводной бригады Черного моря капитана 1-го ранга В.Е. Клочковского. В состав подкомиссии вошли: старший лейтенант Л.К. Феншоу, инженер-механик старший лейтенант В.Д. Брод, лейтенант Ю.Л. Афанасьев, корабельный инженер капитан С.Я. Киверов, мичман Н.А. Монастырев и инженер-механик мичман М.П. Иванов.

Программа предусматривала проведение лишь части испытаний, так как остальные испытания в свое время были проведены наблюдательной, а затем и технической комиссией.

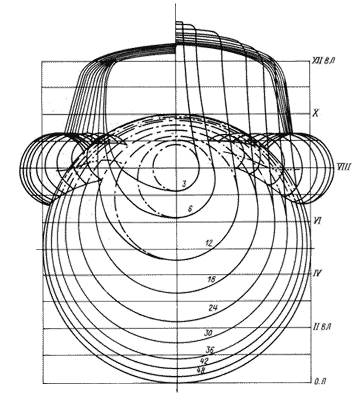

Теоретический чертеж (корпус) подводного минного заградителя "Краб" с вытеснителями (булями)

Двадцать четвертого мая "Краб" вышел в море и, погрузившись, приступил к постановке мин на экономическом ходу. Всего было поставлено 49 мин. "Мины выбрасывались вполне правильно с должными промежутками, никаких изменений в крене и дифференте не наблюдалось".

Тридцать первого мая заградитель, приняв полный комплект мин, снова вышел на постановку, но уже при максимальной скорости. В этом случае он поставил шесть мин. Все мины были поставлены правильно. На основании этих испытаний комиссия сделала вывод, что "действие аппарата для выбрасывания мин заграждения совершается согласно поставленному заданию" ¹²³.

В этот же день определяли остойчивость "Краба". Заградитель был в полном грузу с экипажем на борту в составе: четырех офицеров, одного кондуктора, боцмана, 24 человек команды, а также пяти служащих завода. Наклонения лодки производились путем перемещения 22 человек команды и заполнением водой цистерн высокого давления. При этом пользовались двумя весками: один был подвешен в колпаке рубки, а другой - у кормового машинного люка. В результате расчетов средняя поперечная метацентрическая высота сказалась 30,75 см, а так как по контракту 1912 г. она должна была быть не менее 25,5 см, то контрактное условие по остойчивости заградителя было выполнено ¹²⁴.

Испытания торпедных аппаратов и погружение на глубину 100 футов (30,48 м) состоялись 28 мая. Были произведены выстрелы из правого, а затем левого аппаратов и залп из обоих торпедных аппаратов. Кроме того, заградитель погрузился на глубину 120 футов (36,58 м) и оставалась там в течение 15 мин. Испытания были признаны удовлетворительными, так как "во время испытания аппараты действовали правильно; при погружении на глубину никаких повреждений корпуса лодки не обнаружено" ¹²⁵.

Третьего июня комиссия приняла инвентарное имущество заградителя, а 5 июля его подняли на плавучий док, где произвели осмотр подводной части. Комиссия признала, что "подводная часть находится в исправном, состоянии" ¹²⁶.

На основании всех испытаний "Краба" Постоянная комиссия для испытания судов Военного флота в июле 1915 г. составила акт № 126, в котором указывалось:

"Ввиду того, что все перечисленные в настоящем акте испытания подводного минного заградителя "Краб" дали удовлетворительные и согласные с программой, утвержденной начальником ГУК, результаты, приемная комиссия полагает возможным признать подводный минный заградитель "Краб" годным к приему в казну" ¹²⁷.

Акт подписали председатель Постоянной комиссии контр-адмирал А.А. Белоголовый, капитан 1-го ранга В.Е. Клочковский и члены комиссии.

Но прежде чем был подписан этот акт, "многострадальному" "Крабу" пришлось, так сказать, "досрочно" выполнять важное боевое задание. И хотя заградитель еще не был официально принят у завода (не подписан приемный акт), в приказе по Флоту и Морскому ведомству № 17, подписанном морским министром, говорилось: "Предписываю подводную лодку "Краб" зачислить в действующий флот с 25-го июня сего года". Однако к выполнению "Крабом" первого боевого задания вернемся несколько позже, а пока посмотрим, что представлял собой подводный минный заградитель "Краб" после стольких лет постройки?

107 ЦГАВМФ, ф. 401, оп. 1, д. 4713, л. 65.

108 Николаевск. гос. обл. архив, ф. 297, оп. 1, д. 854, л. 8.

109 ЦГАВМФ, ф. 425, оп. 1, д. 348, л. 153, 154.

110 ЦГАВМФ, ф. 425, оп. 1, д. 348, л. 107.

111 Там же, л. 143.

112 Это мнение Лебеданского было неосновательным. Для сохранения способности лодки погружаться в этом случае с нее пришлось бы снять какой-либо равновеликий груз, и потому осадка не увеличилась бы.

113 ЦГАВМФ, ф. 425, оп. 1, д. 348, л. 132, 133.

114 ЦГАВМФ, ф. 609, оп. 1, д. 449, л. 28, 43.

115 ЦГАВМФ, ф. 401, оп. 1, д. 6576, л. 1.

116 Николаевск. гос. обл. архив, ф. 297, оп. 1, д. 854, л. 12.

117 ЦГАВМФ, ф. 425, оп. 1, д. 348, л. 107.

118 ЦГАВМФ, ф. 425, оп. 1, д. 348, л. 122.

119 ЦГАВМФ, ф. 418, оп. 1, д. 1868, л. 52.

120 Там же.

121 ЦГАВМФ, ф. 418, оп. 1, д. 1868, л. 52 об, 53, 54.

122 Там же, л. 54 об, 55.

123 ЦГАВМФ, ф. 418, оп. 1, д. 1868,-л. 56.

124 ЦГАВМФ, ф. 418, оп. 1, д. 1868, л. 58 об, 59.

125 Там же, л. 57.

126 Там же, л. 58.

127 Там же, л. 50.
