Как был устроен "Краб"

Главные элементы и размерения подводного заградителя "Краб" даны в таблице, а его устройство схематически показано на рисунке.

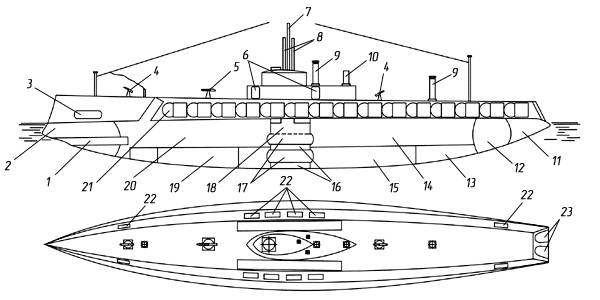

Схематическое устройство подводного заградителя "Краб"

1 - торпедный аппарат; 2, 12 - носовая и кормовая цистерны главного балласта; 3, 11 - носовая и кормовая дифферентные цистерны; 4 - пулеметы; 5 - орудие; 6 - уравнительные цистерны; 7 - мачта; 8 - перископы; 9 - вентиляционные трубы; 10 - труба выхлопных газов; 13 - помповое отделение; 14 - керосино- и электромоторы; 15 - керосиновые цистерны; 16 - цистерна низкого давления; 17 - цистерна высокого давления; 18 - проходная труба; 19 - аккумуляторы; 20 - жилая палуба; 21 - мины; 22 - клапаны затопления надстройки; 23 - кормовые амбразуры

Прочный корпус заградителя - сигарообразное геометрически правильное тело. Шпангоуты сделаны из коробчатой стали и поставлены на расстоянии 400 мм один от другого, толщина обшивки 12-14 мм. К концам прочного корпуса были приклепаны балластные цистерны, шпангоуты которых сделаны также из коробчатой стали; толщина обшивки - 11 мм. Между 41 и 68 шпангоутами посредством полосовой и угловой стали к прочному корпусу крепился болтами киль весом 16 т, состоявший из свинцовых плит. С бортов заградителя в районе 14 - 115 шпангоутов расположены "вытеснители" - були.

Вытеснители, выполненные из угловой стали и обшивки толщиной 6 мм, крепились к прочному корпусу кницами толщиной 4 мм. Четыре водонепроницаемые переборки разделяли каждый вытеснитель на пять отсеков.

По всей длине заградителя шла легкая надстройка со шпангоутами из угловой стали и обшивкой толщиной 3,05 мм (толщина палубы надстройки - 2 мм). При погружении надстройка заполнялась водой, для чего в носовой, кормовой и средней частях с обоих бортов были расположены так называемые "двери" (клапаны), открывавшиеся изнутри прочного корпуса заградителя. В средней части надстройки была установлена овальная в поперечном сечении рубка, выполненная из маломагнитной стали толщиной 12 мм. Позади рубки возвышался волнорез.

Для погружения служили три балластные цистерны: средняя, носовая и кормовая. Средняя цистерна находилась между 62-м и 70-м шпангоутами прочного корпуса и делила лодку на две половины: носовую - жилую и кормовую - машинную. Для сообщения между этими помещениями служила проходная труба цистерны. Средняя цистерна состояла из двух цистерн: цистерны низкого давления емкостью 26 м3 и цистерны высокого давления емкостью 10 м3.

Цистерна низкого давления, занимая все сечение лодки по миделю, размещалась между наружной обшивкой и двумя плоскими переборками на 62-м и 70-м шпангоутах. Плоские переборки были укреплены восемью связями: одной плоской из листовой стали (во всю ширину лодки), шедшей на высоте палубы, и семью цилиндрическими, из которых одна образовывала проходную трубу, две служили вентиляционными трубами для жилого помещения, а остальные четыре - цистернами высокого давления.

В цистерне низкого давления, рассчитанной на давление 5 атм, было сделано два кингстона, приводы от которых выводились в машинное отделение. Цистерна продувалась сжатым воздухом в 5 атм, поступавшим через перепускной вентиль на плоской переборке. Наполнение цистерны низкого давления можно было производить самотеком, помпой или одновременно тем и другим. Как правило, цистерну продували сжатым воздухом, но воду из нее можно было откачивать и помпой.

Цистерна высокого давления состояла из четырех цилиндрических сосудов разного диаметра, расположенных симметрично относительно диаметральной плоскости и проходивших через плоские переборки средней цистерны. Два цилиндра высокого давления размещались над палубой и два - под палубой. Цистерна высокого давления служила отрывным килем, т.е. выполняла ту же роль, что и отрывная или средняя цистерны на подводных лодках типа "Барс". Ее продували сжатым воздухом в 10 атм. Цилиндрические сосуды цистерны были соединены побортно патрубками, и каждая пара этих сосудов имела свой кингстон.

Устройство воздушного трубопровода позволило впускать воздух в каждую группу отдельно, благодаря чему можно было использовать эту цистерну для выравнивания значительного крена. Наполнение цистерны высокого давления производилось самотеком, помпой или одновременно тем и другим.

Носовая балластная цистерна объемом 10,86 м3 была отделена от прочного корпуса сферической переборкой на 15-м шпангоуте. Цистерна рассчитана на давление 2 атм. Наполнение ее производилось через отдельный кингстон, расположенный между 13-м и 14-м шпангоутами и помпой. Воду удаляли из цистерны помпой или сжатым воздухом, но в последнем случае разность давлений снаружи и внутри цистерны не должна была превышать 2 атм.

Кормовая балластная цистерна объемом 15,74 м3 располагалась между прочным корпусом и кормовой дифферентной цистерной, причем от первого ее отделяла сферическая переборка на 113-м шпангоуте, а от второй - сферическая переборка на 120-м шпангоуте. Как и носовая, эта цистерна была рассчитана на давление 2 атм. Она также могла заполняться самотеком через свой кингстон или помпой. Воду из цистерны удаляли помпой или сжатым воздухом (при том же условии, что и из носовой цистерны).
