Четвертый, последний, вариант заградителя

Четвертый, последний, вариант подводного минного заградителя М.П. Налетова, принятый к постройке, представлял собой лодку водоизмещением около 500 т. Его длина 51,2, ширина по миделю 4,6 м, глубина погружения 45,7 м. Время перехода из надводного положения в подводное 4 мин. Скорость в надводном положении 15 уз при суммарной мощности четырех моторов 1200 лс, в подводном положении - 7,5 уз при суммарной мощности двух электромоторов 300 лс. Число электрических аккумуляторов - 120. Дальность плавания надводным (15-узловым) ходом 1500 миль, подводным (7,5-узловым) - 22,5 мили. В надстройке установлены две минные трубы. Число мин - 60 шт. системы Налетова, с нулевой плавучестью. Число торпедных аппаратов - два с четырьмя торпедами.

Корпус заградителя состоял из сигарообразной части (прочного корпуса) с водонепроницаемой надстройкой по всей длине. К прочному корпусу крепилась рубка, окруженная мостиком. Оконечности были выполнены легкими.

Главная балластная цистерна помещалась в середине прочного корпуса. Она была ограничена обшивкой прочного корпуса и двумя поперечными плоскими переборками. Переборки соединялись между собой горизонтально расположенными трубами и анкерами.

Всего труб, соединявших переборки, было семь. Из них труба наибольшего радиуса (1 м) находилась в верхнем отделении, ось ее совпадала с осью симметрии лодки.

Эта труба служила для прохода из жилого отсека в машинное отделение. Остальные трубы были меньшего радиуса: две трубы по 0,17, две - 0,4 и две - 0,7 м. По первым двум трубам из главной вентиляционной трубы в жилое помещение подавался свежий воздух, а четыре остальные трубы служили балластными цистернами высокого давления. Кроме того, были предусмотрены носовая и кормовая балластные цистерны.

Помимо цистерн главного балласта, имелись носовая и кормовая дифферентные цистерны, уравнительные цистерны и торпедозаместительная цистерна.

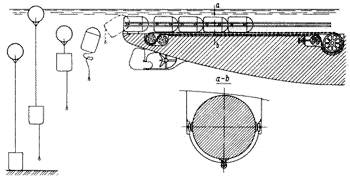

Схема устройства для постановки мин с цепной передачей

Как уже упоминалось, 60 мин размещались в двух минных трубах, расположенных в надстройке. Мины должны были двигаться по рельсам, проложенным в минных трубах, при помощи цепного или тросового устройства, приводимого в движение специальным электромотором. Мина с якорем составляла одну систему и для ее движения по рельсам служили четыре ролика. Регулируя число оборотов мотора и изменяя скорость заградителя, изменяли таким образом расстояние между ставящимися минами. Согласно спецификации детали минных труб должны были быть разработаны после исполнения конструкции мин и испытаний их на специальном понтоне.

Из сравнения четвертого варианта с предыдущим видно, что водоизмещение лодки увеличено с 470 до 500 т, длина - с 45,7 до 51,2 м, скорость в подводном положении - с 7 до 7,5 уз, а суммарная мощность электромоторов - с 250 до 300 лс, дальность плавания в надводном положении (15-узловом ходе) - с 1000 до 1500 миль. Уменьшено время перехода из надводного положения в подводное с 5,5 до 4 мин. Глубина погружения лодки увеличена с 30,5 до 45,7 м.

Если в первом варианте цистерны главного балласта находились в междудонном пространстве, а в третьем варианте - по бортам лодки, то в последнем варианте они расположены в средней части лодки (а также в ее оконечностях) и получили более сложное оформление. Изменение вооружения произошло за счет увеличения числа торпедных аппаратов. В предыдущих вариантах был предусмотрен только один аппарат, а в четвертом варианте - установка двух торпедных аппаратов с четырьмя торпедами (из них две запасные).

Следует, однако, иметь в виду, что перечисленные выше основные данные четвертого варианта не являются первоначальными (как они были представлены заводом), они получены в результате последующей корректировки их на основании требований МТК.

Спецификация и чертежи, представленные заводом 2 октября, были рассмотрены в кораблестроительном и механическом отделах МТК, а затем 10 ноября - на общем заседании МТК под председательством контр-адмирала А.А. Вирениуса и с участием представителя Морского генерального штаба. На заседании МТК 30 ноября рассматривались вопросы о минах, моторах и о гидравлической пробе корпуса заградителя. Требования кораблестроительного отдела МТК сводились к следующему:

осадка заградителя в надводном положении - не более 4,02 м;

метацентрическая высота в надводном положении (с минами) - не менее 0,254 м;

время перекладки вертикального руля - 30 с, а горизонтальных рулей - 20 с;

надстройка заградителя при закрытых шпигатах должна быть водонепроницаемой;

время перехода из надводного положения в позиционное не должно превышать 3,5 мин;

производительность воздушных компрессоров должна быть 25 000 куб. фут. (708 м3 ) сжатого воздуха в течение 9 ч, т. е. за это время должен возобновляться полный запас воздуха;

в подводном положении заградитель должен ставить мины, идя со скоростью 5 уз и более;

скорость заградителя в надводном положении - 15 уз. Если же эта скорость будет меньше 14 уз, то Морское министерство может отказаться от приемки заградителя. Скорость в позиционном положении (под керо-синомоторами) - 13 уз;

окончательный выбор системы аккумуляторов должен быть сделан в трехмесячный срок по подписании контракта;

корпус заградителя, его балластные и керосиновые цистерны должны быть опробованы соответствующим гидравлическим давлением, причем утечка воды не должна быть более -0,1%;

все испытания заградителя должны производиться при его полном вооружении, снабжении и с полностью укомплектованной командой.

Согласно требованиям механического отдела МТК на заградителе должны были установить четыре керосиномотора, развивающие не менее 300 э.л.с. каждый при 550 об/мин. Систему моторов должен был выбрать завод в течение 2 мес после заключения контракта, а предложенную заводом систему моторов должен был утвердить МТК 49.

Заседание МТК 10 ноября подтвердило указанные выше требования кораблестроительного и механического отделов Комитета. Кроме того, он постановил испытать модель подводного заградителя М.П. Налетова в опытовом бассейне. Что же касается вопросов постановки мин, разработки конструкции самих мин, торпедных аппаратов и моторов, то решили рассмотреть их на следующем заседании 50 . Но прежде чем перейти к этому заседанию, состоявшемуся 30 ноября того же года, необходимо упомянуть о записке Налетова: "Якорь с переменной плавучестью системы М. Налетова для мин заграждения".

В этой записке Михаил Петрович указывал, что при постановке с подводной лодки мины, снабженной обычным чугунным якорем, нарушается равновесие лодки, которое после постановки необходимо восстановить путем, скажем, замещения веса мины с якорем соответствующим количеством воды, а это неудобно. При выстреле торпеды из аппарата Джевецкого равновесие лодки не нарушается, так как удельный вес торпеды близок к единице, а сам аппарат погружен в воду. Если этот принцип, продолжает Михаил Петрович, применить к минам, то необходимо, чтобы удельный вес мины с якорем был бы близок к единице и чтобы мины во время их постановки находились в воде. Для соблюдения этого принципа Налетов предложил сделать якорь мины пустотелым, увеличив его объем, и снабдить его приспособлением, дающим возможность в нужный момент наполнять якорь водой для уничтожения плавучести.

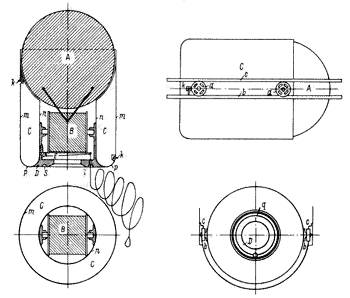

Первоначальный схематический чертеж якоря для мин системы М.П. Налетова

Конструкция якоря системы М.П. Налетова была следующая. Якорь состоял из двух цилиндров разных диаметров, помещенных один в другой. Диаметр внешнего цилиндра mm (см. чертеж) равен диаметру мины, а диаметр внутреннего цилиндра nn рассчитан так, чтобы объем между цилиндрами обеспечивал указанную плавучесть. Верхнее дно, соединяющее цилиндры, выполнено по форме мины, а нижнее - плоское или выпуклое кольцо. Внутри цилиндра nn помещалась вьюшка B с минрепом и стопором.

Ко дну якоря pp прикреплялось чугунное кольцо D , вес которого должен был дополнять недостающий вес якоря. В этом же кольце имелось отверстие q для прохода стопорного троса. Пока мина находилась в горизонтальном положении, этот трос вместе с грузом помещался в особом кольцевом углублении. Как только мина принимала наклонное положение, груз выпадал из своего гнезда, стопорный трос оттягивал стопор, и мина отделялась от якоря. При выходе мины автоматически открывались два крана kk , имевшиеся во внутреннем цилиндре; один из них служил для поступления воды в якорь, а другой - для выхода воздуха из якоря. Центр тяжести якоря находился ближе к нижнему дну, благодаря чему якорь падал на дно, сохраняя вертикальное положение.

Давая отзыв от имени минного отдела МТК, капитан 2-го ранга Шрейбер, как всегда, когда дело касалось проекта М.П. Налетова, высказал ряд замечаний: "описание устройства очень общее", "вообще краны ненадежны" и т.д., но все же отметил:

"…предлагаемая система якоря принадлежит к наиболее простым и может быть выполнена с успехом"51.

На заседании МТК 30 ноября 1907 г. прежде всего был заслушан отзыв капитана 2-го ранга Шрейбера о минах для подводного заградителя, а потом со своими возражениями выступил М.П. Налетов. После обсуждения было принято решение, в котором отмечалось, что предложение николаевского завода разработать детали устройства для постановки мин и систему самих мин можно считать вполне выполнимым при условии, если завод даст гарантии своевременного и удовлетворительного выполнения этого предложения. Далее Комитет счел необходимым дополнить спецификацию и контракт, представленные заводом, рядом пунктов. В частности, МТК указывал, что заградитель должен быть вооружен не менее чем 60 минами, выполненными по чертежам, которые утвердил МТК; мины должны находиться в двух аппаратах в виде желобов и приводиться в движение по рельсам электромотором с соответствующей передачей (цепь или трос). Детали минных труб должны были быть изготовлены после окончательной разработки мин и предварительных их испытаний на специальном понтоне 52.

Что касается системы керосиномоторов для заградителя, то МТК решил: "Считать моторы системы Кертинга вполне приемлемыми". Одновременно Комитет дал право заводу и после заключения контракта поставить перед ним вопрос о замене этих моторов. Очевидно, на это разрешение повлияло предложение Михаила Петровича установить на заградителе моторы системы Даймлера (которые начал выпускать петербургский завод Лесснера) как более экономичные и меньшие по весу, чем моторы Кертинга. МТК отметил, что "было бы очень желательно, чтобы эти моторы были построены в России" (моторы Кертинга выпускал завод братьев Кертинг в Ганновере, Германия). Далее МТК постановил произвести испытания корпуса заградителя на стапеле гидравлическим способом, удовлетворив в этом случае требование завода об увеличении срока постройки заградителя на 2 мес 53.

В последующий период обсуждали и уточняли статьи проекта контракта, предложенного николаевским заводом. Согласно первоначальной редакции 10-й статьи, Морское министерство при желании продолжить постройку подводных заградителей было обязано (если испытания первого заградителя прошли успешно), заказать первые пять заградителей николаевскому заводу, причем по заранее установленной цене - 2500 руб. за 1 т подводного водоизмещения. Такая редакция 10-й статьи, разумеется, не устраивала Морское министерство. Тогда 10 декабря Общество судостроительных, механических и литейных заводов несколько изменило редакцию этой статьи. Обязательство Морского министерства заказать первые пять заградителей николаевскому заводу оставалось, но завод должен был "…в эти заградители ввести усовершенствования и изменения в зависимости от развития техники подводных лодок и опыта, полученного при постройке и испытании первого заградителя". Цена постройки следующих заградителей уже не фиксировалась заранее, но она должна быть такой, "по какой во время заказа заградителей Морским министерством будут строиться на других частных заводах подводные лодки тоннажа, близкого к минным заградителям" 54 . Предложенный заводом проект был переработан МТК, а 16 января 1908 г. одобрен товарищем морского министра.

"Контракт с Обществом судостроительных, механических и литейных заводов в г. Николаеве на постройку одного подводного минного заградителя водоизмещением около 500 тонн при подводном плавании… системы М. Налетова" был подписан 19 сентября 1908 г. Общество обязывалось разработать для заградителя мину с якорем и "аппараты для постановки мин" согласно техническим заданиям МТК, причем разработанный заводом проект поступал в собственность Морского министерства, но при условии выполнения 10-й статьи контракта, т. е. пункта, предложенного заводом 10 декабря прошлого года и вошедшего в контракт. За постройку заградителя и 60 мин без зарядов и запалов к ним Морское министерство уплачивало заводу 1375 тыс. руб. В контракте было особо указано:

"Разработку и выделку мин и аппаратов, также как и подводной лодки, Общество должно вести с сохранением возможной тайны постройки и не оглашать полученных результатов".

Общество должно было закончить постройку заградителя и предъявить его к испытаниям через 22 мес после заключения контракта, причем испытания должны были быть закончены в течение 2 мес.

Обращает на себя внимание явная нереальность этого срока, тем более что николаевский завод не имел никакого опыта постройки подводных лодок, а должен был, по существу, построить подводную лодку совершенно нового типа. Однако завод был настолько уверен в успехе постройки заградителя М.П. Налетова, что согласился на штрафы и неустойку за несвоевременную сдачу заградителя, определявшиеся 9-й статьей контракта. В случае опоздания с постройкой заградителя на срок более 6 мес Морское министерство имело право, согласно контракту, вообще отказаться от приемки заградителя и потребовать возвращения всех полученных заводом платежей 55 . Морское министерство не подвергло сомнению установленный заводом срок постройки подводного заградителя, хотя к этому времени и имело достаточный опыт постройки подводных лодок на казенных и частных заводах. В данном случае Морское министерство руководствовалось лишь стремлением получить для флота новый тип подводной лодки; этому типу подводных судов оно придавало большое значение.

"…постановка мин с подводных судов вообще желательна, так как неприятелю будет труднее воспрепятствовать постановке, производимой подводными судами, чем производимой надводными"56.

- отметила в своем постановлении тактическая комиссия МГШ.
