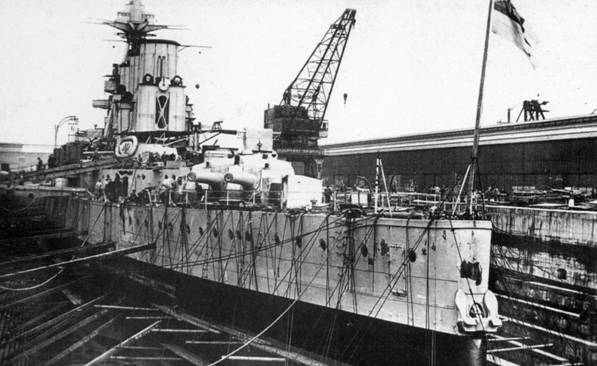

Глава 103 Тип «Ривендж» (Программа 1913 г.)

Место постройки Заложен Спущен на воду Вступил Стоимость, в строй ф. ст.

«Рамиллес» Беардмор 12.11.1913 12.09.1916 09.1917

«Ризолюшен» Судоверфь Палмерса 29.12.1913 14.01.1915 12.1916

«Ривендж» Судоверфь Виккерса 22.10.1913 29.05.1915 03.1916

«Роял Оук» Девонпорт 15.01.1914 17.11.1914 05.1916

«Роял Соверен» Портсмут 15.01.1914 29.04.1915 05.1916

Размерения, м: 176,8 (190,3) х 27 х 8,7 / 9,14 = 27 500 т ширина с булями: «Рамиллес» – 31,24; остальные – 30,91

Водоизмещение, т: нормальное – 28 000, полное – 31 200 (удельная осадка 35,8 т/см)

Вооружение: орудия 8-15-дм/42 14- 152-мм/45 2 – 76-мм и 4 3-фунт. зенитных 2 – 3-фунт. торпедные аппараты – 4 533-мм (подводные) торпеды – 20 533-мм

Бронирование, мм: пояс-330-152-102-25 переборки – 152-102 барбеты – 254-229-178-152-102 башни – 330-279-114, батарея – 152, экраны – 76 боевая рубка – 279 торпедные аппараты – 152-102 палубы: полубака – 25, верхняя – 32-38, главная – 25-38-51, нижняя – 63,5-25 (в носовой части), 63,5-102-76 (в кормовой) торпедные переборки – 38-25 дымовые трубы – 38-25 общий вес бронирования – 31,7% от водоизмещения

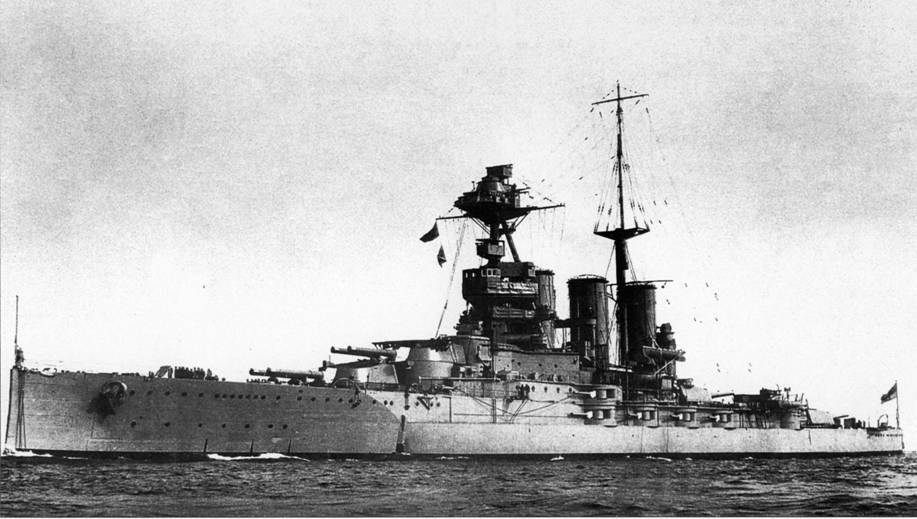

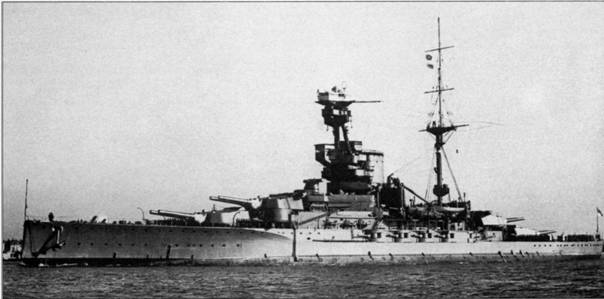

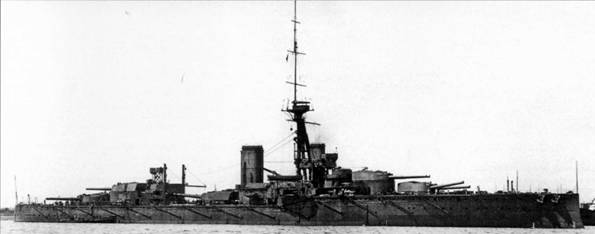

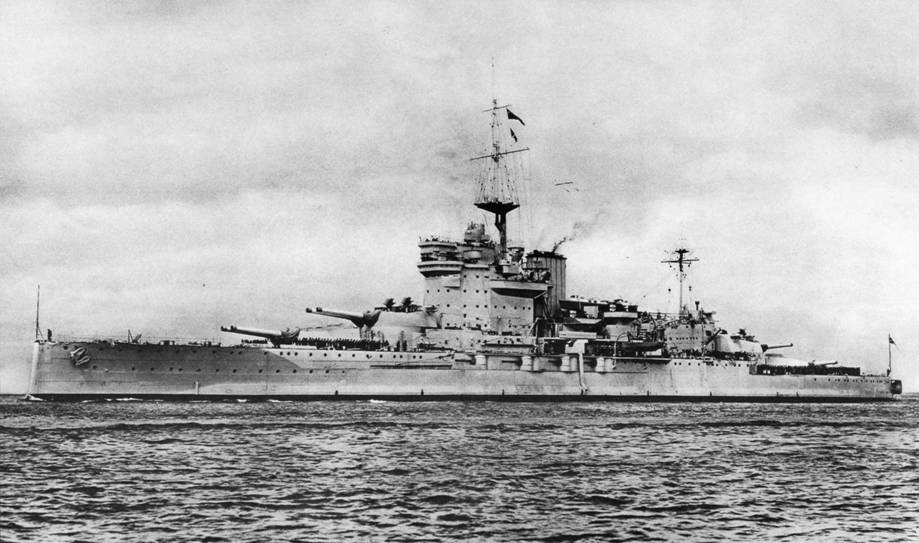

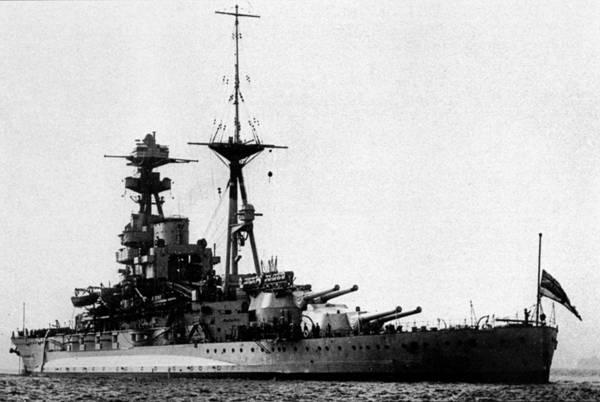

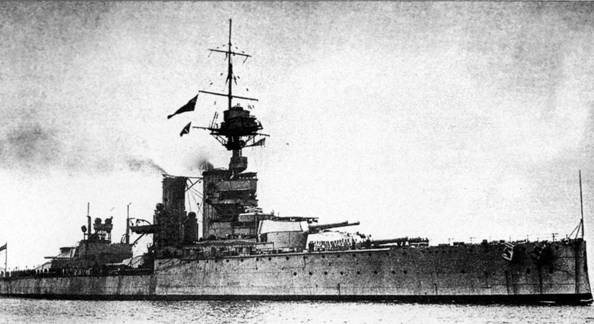

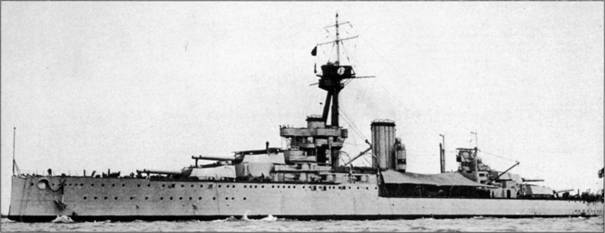

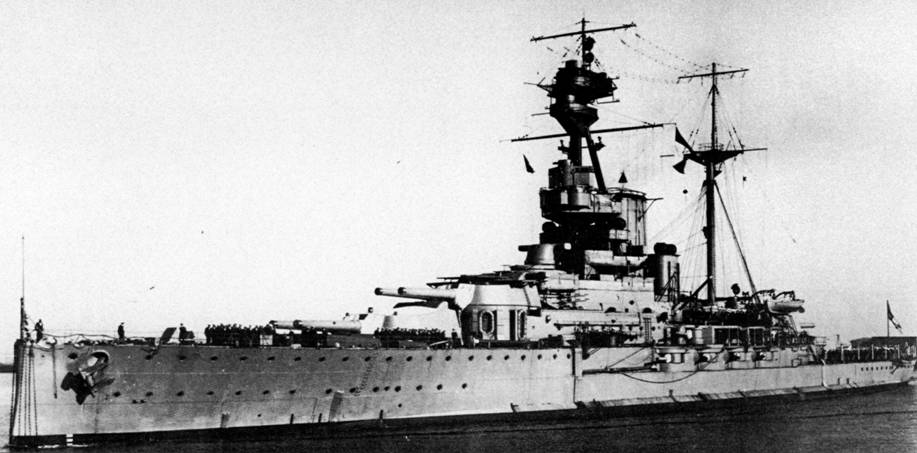

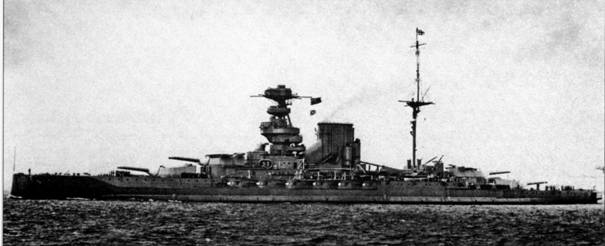

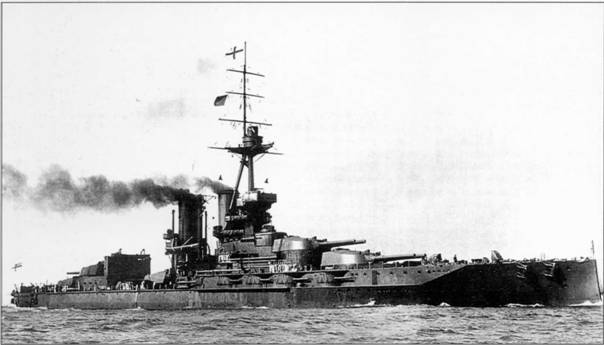

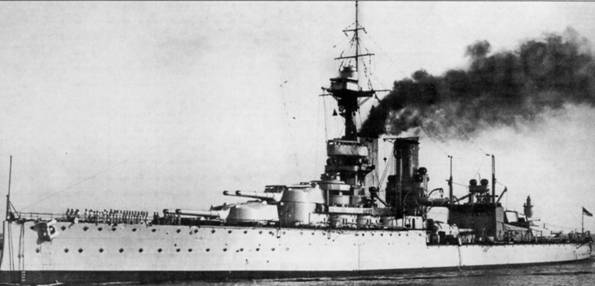

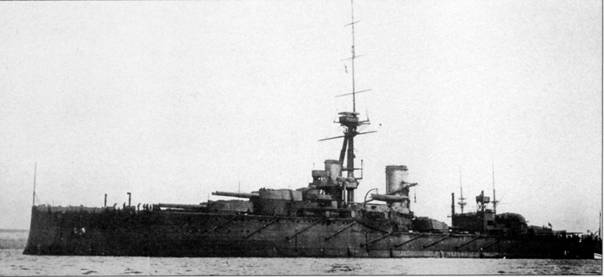

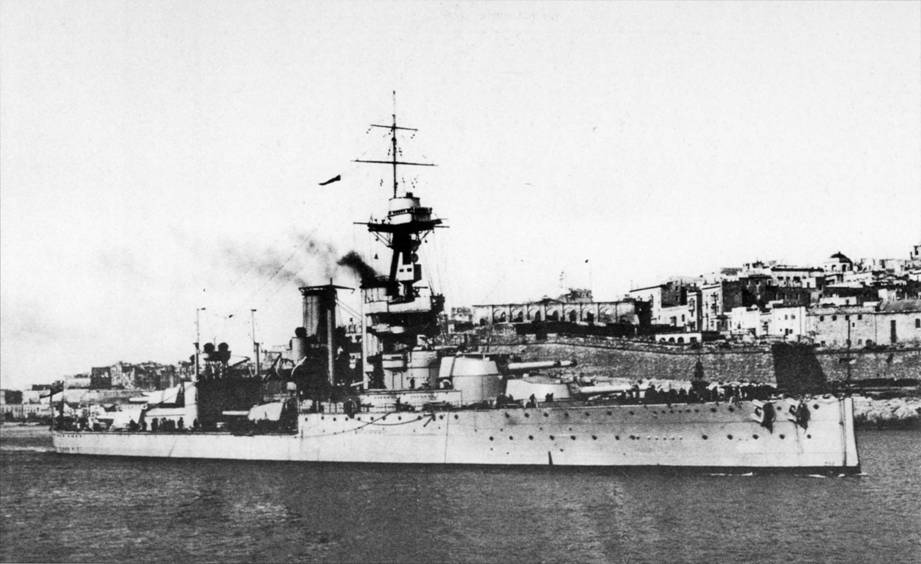

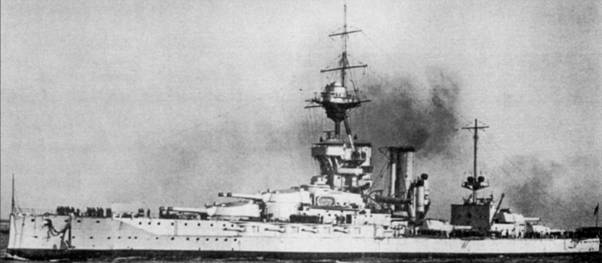

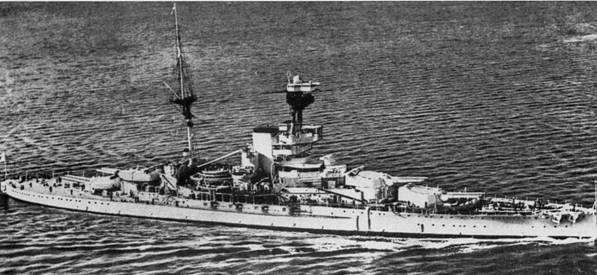

Линейный корабль «Ризолюшен»

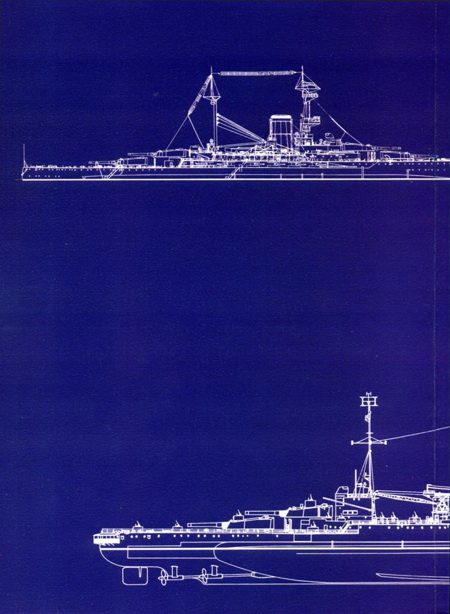

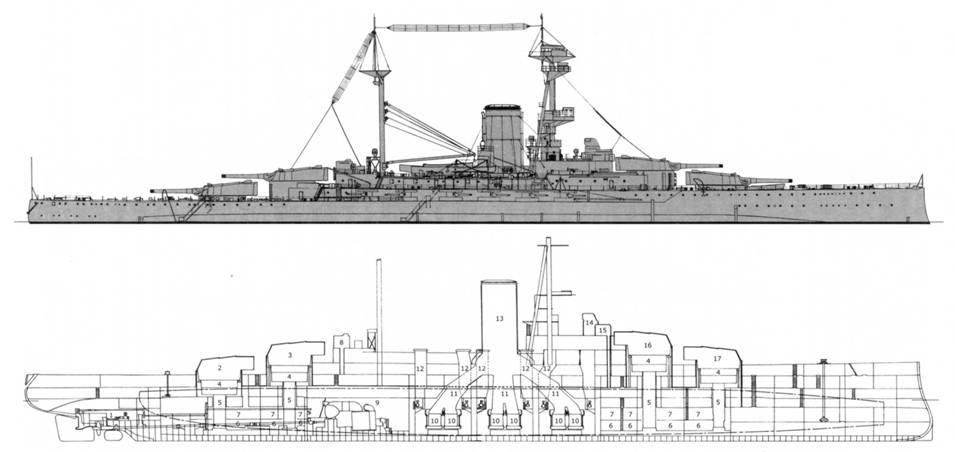

Наружный вид и общее расположение по состоянию на 1918 год: 1 – румпельное отделение, 2 – башня «Y» главного калибра, 3 – башня «X» главного калибра, 4 – подбашенное отделение, 5 – элеваторы подачи боезапаса, б – снарядный погреб главного калибра, 7 – зарядный погреб главного калибра, 8 – кормовая боевая рубка, 9 – машинное отделение, 10 – котлы, 11 – дымоходы, 12 – вентиляционные шахты котельных помещений, 13 – дымовая труба, 14 – пост управления огнем главного калибра, 15 – боевая рубка, 16 – башня «В» главного калибра, 17 – башня «А» главного калибра

Механизмы: Турбины Парсонса 40 000 л.с. = 20,4 / 19,7 уз при нормальной тяге, 22/21,5 при форсированной («Роял Соверен» – завод Парсонса, «Ривендж» – Виккерс, «Рамиллес» – завод в Беардморе, «Роял Оук» – «Хоуторн Лэсли», «Ризолюшен» – Палмерс)

Котлы:18 фирмы «Бабкок и Уилкокс» или Ярроу

Запас топлива: нефти 3 400 / 900 т, угля 140 т

Экипаж,чел. 908/936/997 (в военное время)

Особенности:

1) первые линейные корабли, имевшие защиту в виде булей;

2) последние корабли, имевшие батареи на главной палубе;

3) защитная палуба на уровне главной палубы;

4) самые устойчивые корабли из всех дредноутов с самым низким значением метацентрической высоты.

Выдавая задание на проектирование типа «Ривендж», Совет Адмиралтейства в качестве прототипа видел «Айрон Дюк», но с 15-дм орудиями и большей остойчивостью, чем у предыдущих дредноутов, метацентрическая высота которых варьировалась с 1,52 до 1,68 м. В новом проекте метацентрическую высоту следовало уменьшить до 0,91 м, оставить такую же длину, как у «Айрон Дюк», при этом ширина уменьшалась на 0,46 м, а средняя осадка увеличивалась на 0,61 м. Чтобы скомпенсировать уменьшение остойчивости, – которое подвергало корабль опасности в случае, если внутрь корпуса хлынет вода в результате повреждений в районе ватерлинии, – защищенный надводный борт был увеличен поднятием тяжелой броневой палубы до уровня главной палубы, достаточно высоко над ватерлинией. Это новшество само по себе также служило уменьшению метацентрической высоты, так как повышало центр тяжести корабля. Корабль, таким образом, имел большую прочность, но меньшую остойчивость. Но в этот период метацентрическая высота была уменьшена меньше чем на 0,3 м.

Установили дополнительные противоторпедные переборки, а на «Рамиллес» смелым шагом была установка булей, что привело к увеличению ширины корабля до 31,24 м с соответствующим уменьшением средней осадки до 8,94 м. Метацентрическая высота снова повысилась – на 0,76 м или более, чем на «Айрон Дюк».

Возможные перебои в поставках нефти в случае войны заставили вернуться к угольному топливу. Совет Адмиралтейства был вполне удовлетворен стандартной скоростью 21 уз дредноутных эскадр. Высота надводного борта была точно такая же, как на «Айрон Дюк» – самая низкая среди дредноутов – но, чтобы сохранять 152-мм батареи сухими, насколько это было возможно, их сместили в сторону кормы за траверзом, достаточно далеко от волн, образующихся при движении корабля на большой скорости.

Наличие только трех котельных отделений дало возможность объединить дымовые трубы в одну большую, что делало силуэт этих кораблей более отличительным и выразительным.

Как только началась война и Фишер был вызван обратно в Адмиралтейство, одним из его первых указаний было изменить проект так, чтобы вместо угля использовалась нефть – смелое решение, которое позволило увеличить скорость на пару узлов со всеми преимуществами нефтяного топлива и сделало корабли заложниками судьбы, когда поставки нефти стали недостаточными в конце 1917 г.

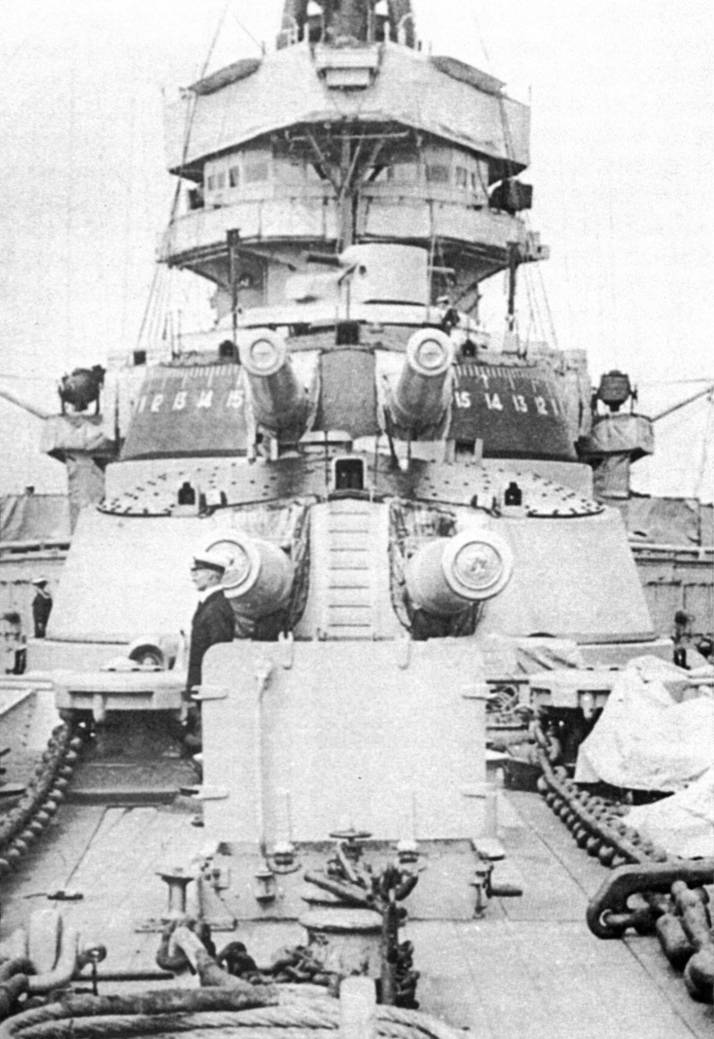

Вооружение

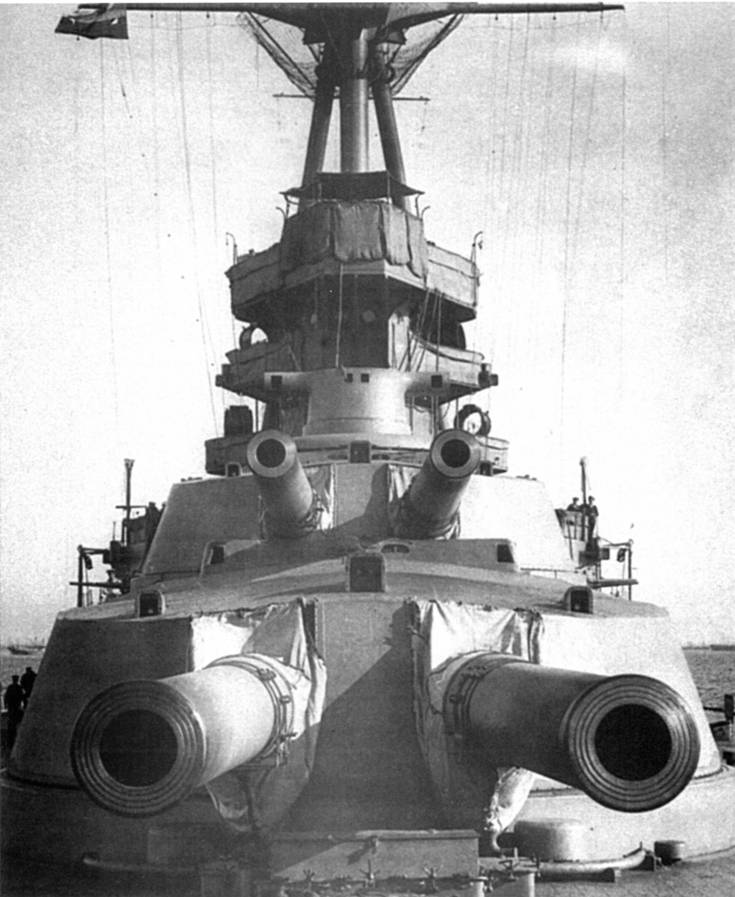

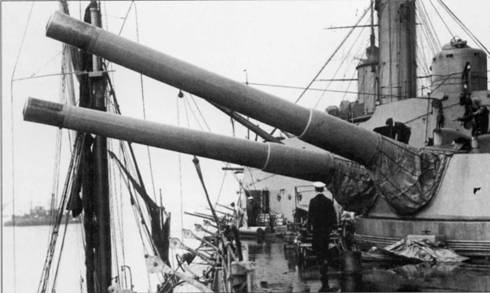

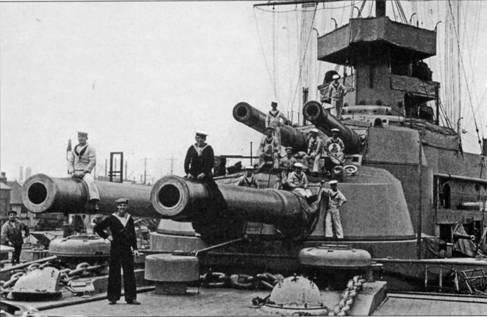

Из-за низкого надводного борта орудия располагались над уровнем ватерлинии на высоте 9,45-12,2-9,45-6,71 м, иными словами, главный калибр был расположен почти как на «Куин Элизабет».

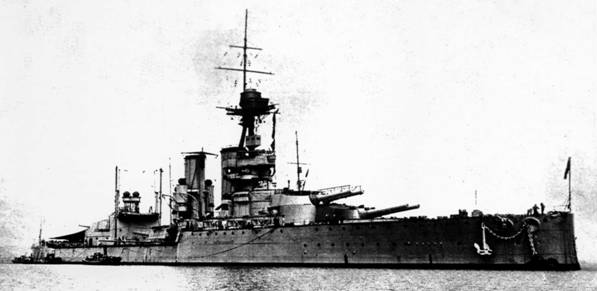

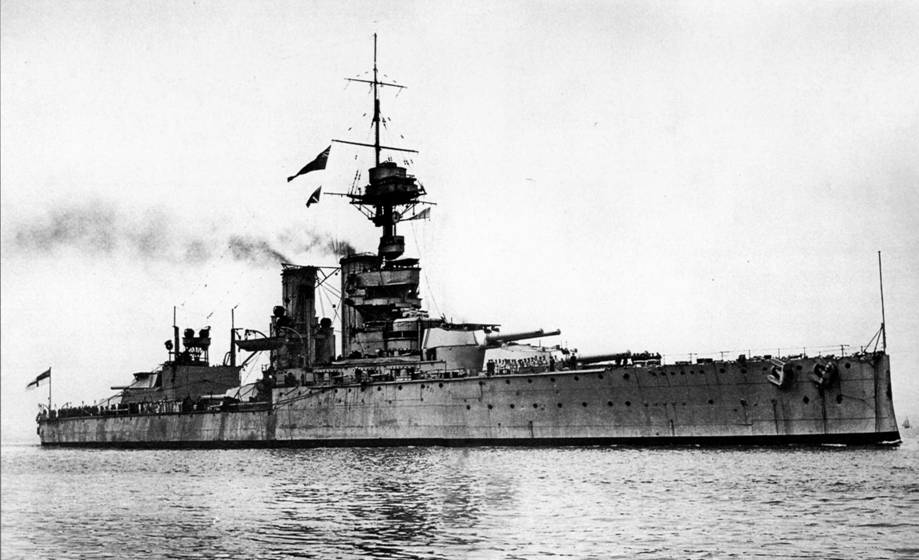

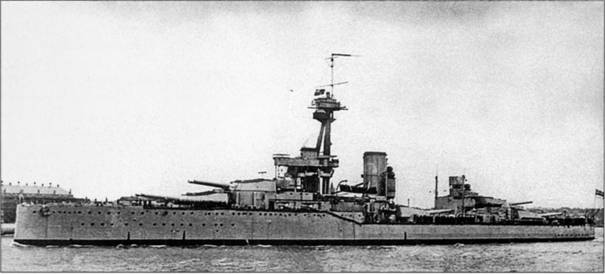

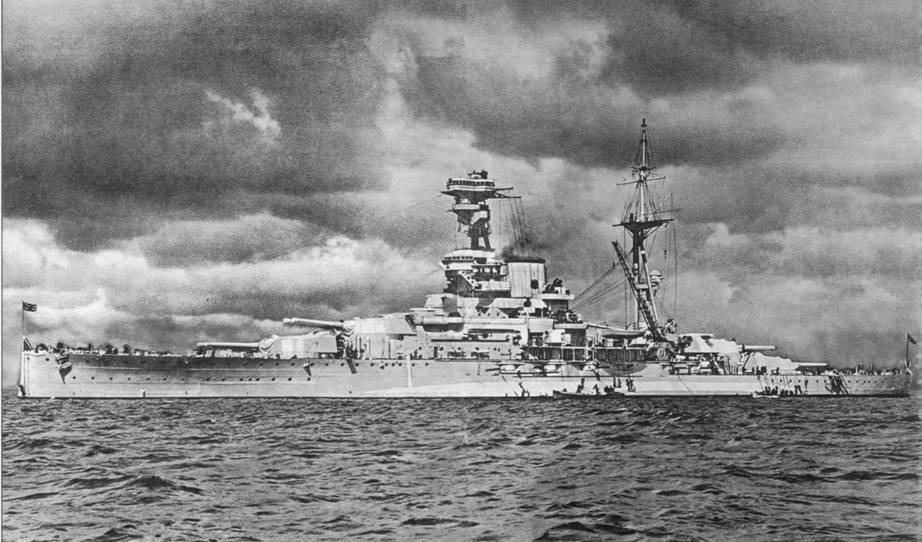

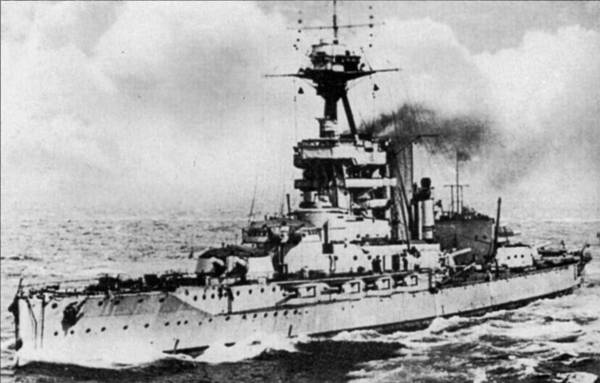

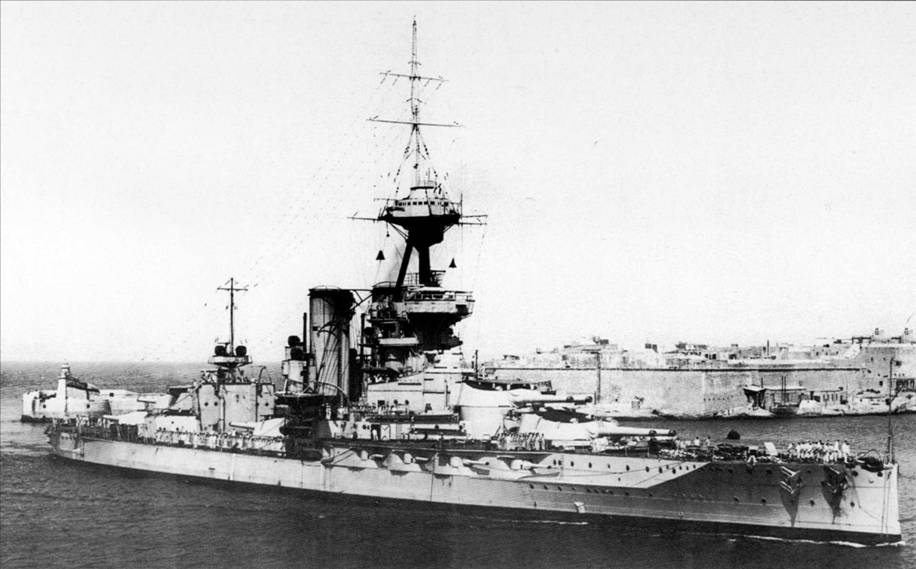

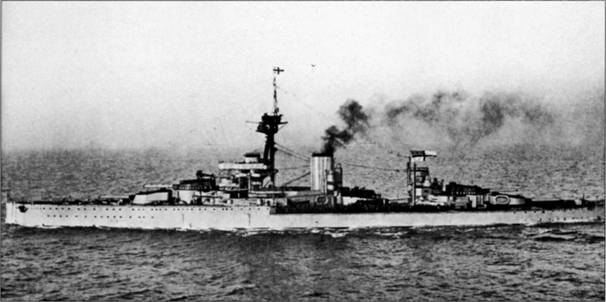

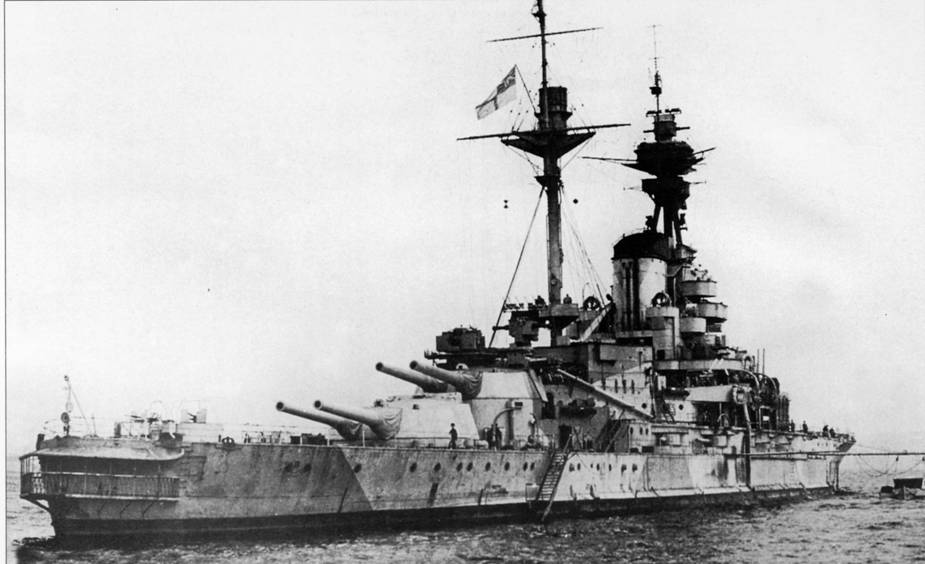

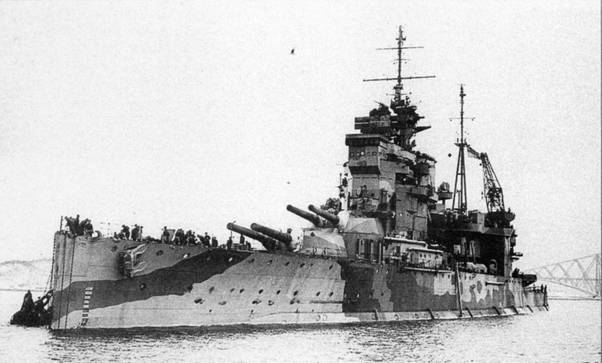

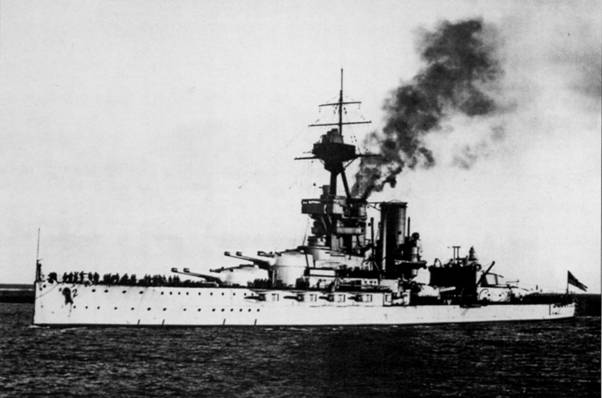

Линейный корабль «Роял Соверен»

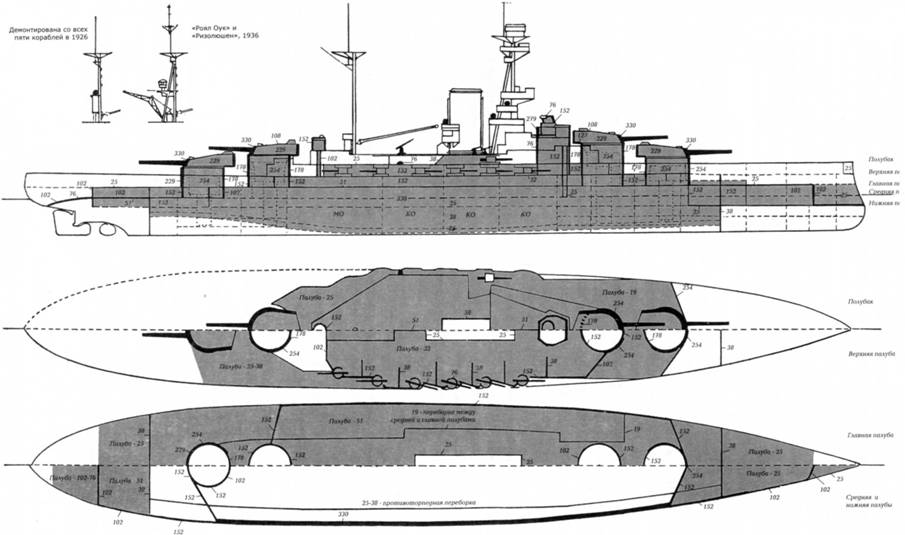

Схема бронирования

Как уже было отмечено, 152-мм батареи перенесли дальше в корму, и только носовые орудия (72,54 м от носа) имели сектор обстрела по носу. Хотя орудия располагались не достаточно высоко над водой, чтобы использовать их в любую погоду, но образование волны на ходу не создавало столько проблем, как на «Куин Элизабет». Одноствольные орудия, расположенные на уровне дымовой трубы, по обе стороны от нее, заменили четыре кормовых, которые были на «Куин Элизабет», их щиты впоследствии увеличили до формы полуказемата, а в 1927-1928 гг. эти орудия совсем убрали. В отличие от предыдущего типа, лишь низкие 38-мм экраны разделяли батарею орудий. Немецкие корабли этого периода имели полные переборки между орудиями, защищавшие прислугу от огня, взрывной волны и осколков.

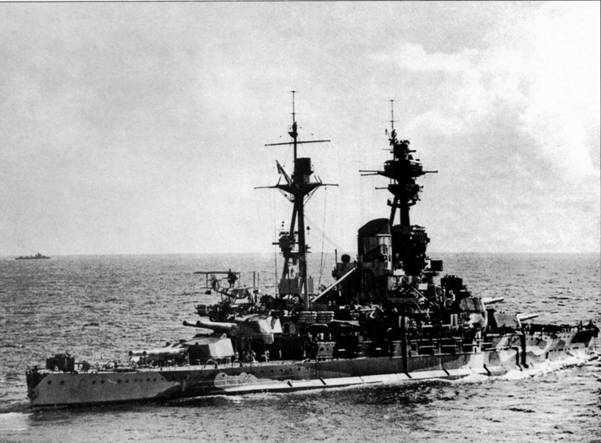

В 1924-1925 гг. 76-мм зенитные орудия заменили 102-мм, а в ноябре 1940 г. на «Ризолюшен» и «Ривендж» одноствольные 102-мм орудия заменили четырьмя двухорудийными 102-мм установками и двумя 40-мм 8-ствольными автоматами с приборами управления; 152-мм орудий насчитывалось только двенадцать. Остальные корабли этого типа получили по четыре двухорудийных установки во время большой модернизации 1936-1939 гг. В этот период на большие корабли, насколько позволяла возможность, поставлялись различные 40-мм «пом-помы». На кораблях типа «Ривендж» их установили на площадках в районе дымовой трубе. В течение 1939-1945 гг. на кватердеке, крышах орудийных башен и везде, где это было возможно, разместили «эрликоны», «бофорсы» и другие зенитные автоматы ближнего рубежа.

Торпедные аппараты

Торпедные аппараты были сняты в конце 1920-х годов (за исключением «Ривендж» и «Ризолюшен», на которых некоторое время оставалось по два аппарата). Считалось, что они не стоили того, чтобы занимать пространство и отвлекать экипаж для их обслуживания. «Роял Оук» во время последнего переоборудования получил четыре надводных экспериментальных аппарата, расположенных в носовой части, но и их к 1930 г. сняли.

Прожектора

По вступлении в строй два 36-дм прожектора были помещены на платформу дымовой трубы и два на кормовую надстройку. Во время войны последние были замещены башенками, каждая из которых имела по два прожектора, а кормовые прожектора подняли на тумбах в районе грот-мачты. Только на «Рамиллес» оставили первоначальную платформу дымовой трубы, и это являлось отличительным признаком этого корабля в течение долгого времени. Во время большой модернизации 1936- 1939 гг. измененная форма платформы вокруг дымовой трубы позволила тяжелую многоствольную зенитную орудийную установку расположить на спонсонах внизу.

Авиация

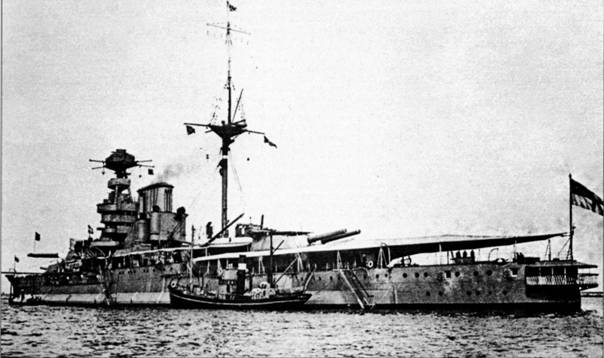

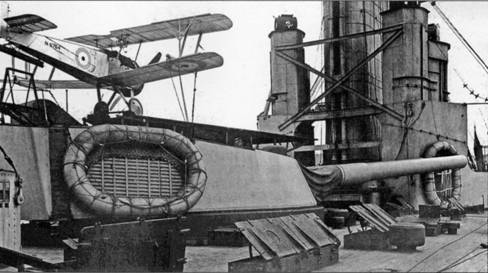

В 1917-1919 гг. башни «В» и «X» получили взлетные платформы, и иногда на борту находился истребитель, но он не часто использовался. Во время своего последнего предвоенного переоборудования «Ризолюшен» и «Роял Соверен» получили катапульту МакТаггарт, установленную на кватердеке, которая хорошо работала в тихую погоду. Позже «Ризолюшен», «Роял Соверен» и «Рамиллес» несли катапульту на башне «X», обслуживавшуюся специальным краном. К 1939 г. «Ривендж» и «Роял Соверен» лишились своей авиации, и все катапульты убрали в начале Второй мировой войны.

Бронирование

Обе, вертикальная и горизонтальная, системы защиты были такие же, как на «Куин Элизабет», но внешняя вертикальная защита была лучше. Из 6,33 м общей высоты брони борта на «Ривендж» 2,13 м были под водой, на «Куин Элизабет» только 1,64 из 6,25 м были ниже ватерлинии. Продление 152-мм батареи в корму от траверза и отсутствие 152-мм орудий в корме означало больше 152-мм брони вдоль верхней палубы и меньше над главной палубой на пути кормовых барбетов с дополнительными 152-мм переборками. Кватердек был почти на 6,1 м длиннее, 102-мм пояс укорачивался в носовой части вместо кормовой у руля, и правый борт, в носовой части покрытый 25-мм обшивкой, имел броневой пояс вверху у острия форштевня – это был нерешительный возврат к идеям носовой защиты на типе «Беллерофон».

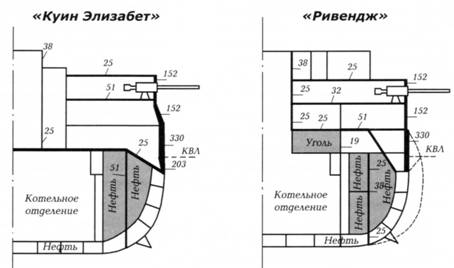

Сравнение конструктивной защиты английских линейных кораблей

Слева – «Куин Элизабет», справа – «Ривендж»

Но принципиальное отличие в системе защиты заключалось в установке 51-мм палубы над 330-мм поясом на уровне главной палубы вместо 25-мм палубы на уровне ватерлинии, это повышало боевую остойчивость в случае получения пробоин в броневом поясе. Сравнение поперечных сечений «Куин Элизабет» и «Ривендж» показывает различное расположение защитных палуб, а также наличие дополнительной, от средней к главной палубе, 19-мм продольной переборки на «Ривендже», которая вместе с угольными ямами усиливала защиту бронированной палубы.

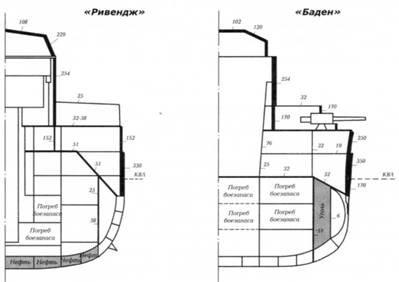

Сравнение конструктивной защиты английских и германских линейных кораблей

Слева – «Ривендж», справа – «Баден»

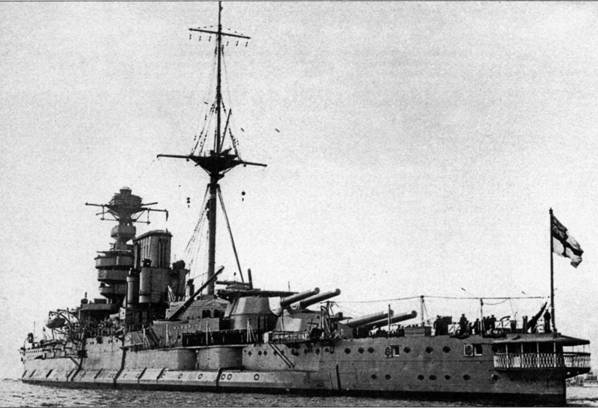

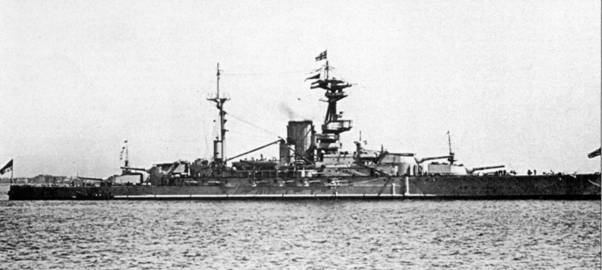

«Рамиллес» был первым линкором с плоскими булями, впоследствии замененными на расширенные, поднимавшиеся к главной палубе. «Роял Оук» аналогично защитили во время модернизации 1927 г. В результате установки булей ширина выросла с 27 до 30,9 м, метацентрическая высота увеличилась, а скорость уменьшилась на 0,3 уз. Воздействие этих булей на ход корабля было довольно заметным, так как они были плохо обтекаемы в носу и корме.

Так, «Роял Оук» стал жертвой атаки подводной лодки, которая хитро продуманным и хорошо прицеленным залпом выпустила торпеду, взорвавшуюся прямо по носу под незащищенным килем.

Главные механизмы

Поскольку эти корабли работали на нефти, их расчетная скорость предполагалась 23 уз, проектная осадка 8,7 м, мощность 40 000 л.с. Из-за того, что корабли вошли в строй во время войны, полные испытания не проводились, поэтому известны только данные при полном водоизмещении:

Дата испытаний Осадка, м Водоизмещение, т Мощность, л.с. Скорость вращения валов, об./мин Скорость, уз

«Ривендж» 24.3.1916 10,10 30 750 42 650 330 21,9

Эти данные представляют среднюю скорость для двух форм корпуса. Комментируя мореходность кораблей с булями в 1921 г., их конструктор говорил:

«Несмотря на дополнительное водоизмещение, насчитывающее на всех больше 1 500 т, я часто получал доклады с кораблей типа «Роял Соверен», сообщавшие о том, что в совместном плавании корабли с булями поддерживали такую же скорость, как корабли без булей, на таких же оборотах винтов. В море корабли с булями показали себя лучше, чем ожидалось».

Турбинные установки располагались таким же образом, как на «Куин Элизабет», с двумя реверсивными турбинами высокого давления, работавшими на внешние валы, и двумя реверсивными турбинами низкого давления, работавшими на внутренние валы, а также турбинами крейсерского хода, работавшими на внешние валы.

Общее

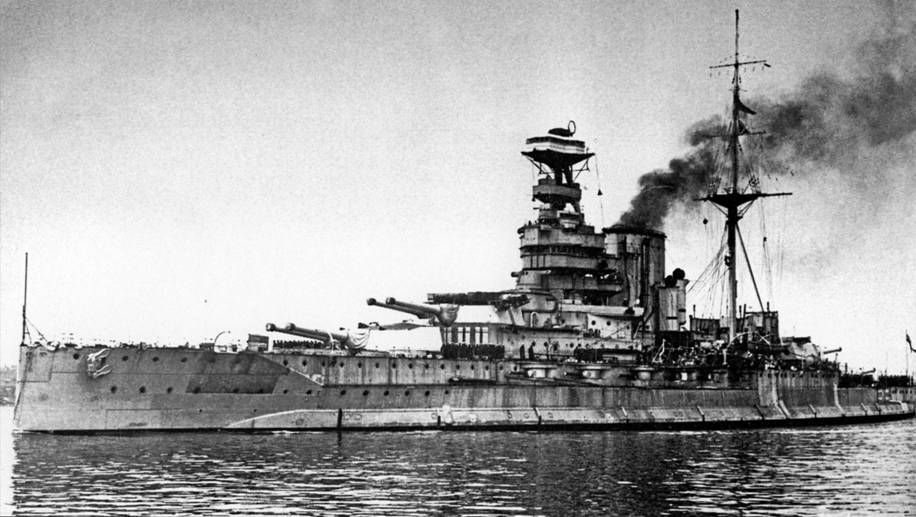

По сравнению с другими линкорами g 15-дм вооружением, тип «Ривендж» подвергся небольшим изменениям за исключением установки булей. Во время последних модернизаций мостики и надстройки были изменены для установки дополнительного зенитного вооружения, но вопрос об их реконструкции, подобно «Куин Элизабет» и «Ринаун», не стоял, так как к этому времени недостаточная скорость перевела их в состав кораблей второй линии.

Но в межвоенный период на этих кораблях модифицировали мостики и дымовые трубы, и это стало их отличительными признаками, когда перестали маркировать дымовые трубы. Платформа на дымовой трубе на «Ризолюшен» в 1922 г. была защищена экраном, на других кораблях этой проблемой пренебрегали вплоть до 1938- 1939 г., когда то же самое сделали на «Ривендж», он всегда бросался в глаза своим громоздким мостиком, который нуждался в защите.

Позже на «Рамиллес», «Ризолюшен» и «Роял Оук» установили треногую главную мачту, но на «Ризолюшен» вернулись к трубчатой во время переоборудования в Филадельфии в 1942 г.

Во время второй мировой войны Черчилль предлагал перевести два или три корабля этого типа в корабли береговой службы, для чего надо было пожертвовать одной или двумя орудийными башнями и 7-8 узлами скорости ради противоторпедных супербулей и усиленных броневых палуб. Таким образом, защищенные и «ощетинившиеся» зенитными орудиями, они могли бы участвовать в североморских и балтийских операциях, а также в обороне Мальты, бомбардируя итальянские порты. Однако их возможное использование в конвойных операциях и другие приоритеты предотвратили такую трансформацию, и потом Черчилль вспоминал, что «…во время войны «Роял Соверены» оставались очень ценными кораблями. Когда представилась возможность задействовать их в бою против японского флота, вторгшегося в воды Индийского океана в апреле 1942 г., единственным желанием Первого Морского Лорда адмирала Паунда и министра обороны было то, чтобы эти корабли как можно скорее преодолели расстояние в тысячи милей и оказали сопротивление врагу».

Мореходные качества

Как и старые корабли типа «Ривендж», эти корабли были известны сильной бортовой качкой, и «Ризолюшен», по описаниям, имел бортовую качку в 21° каждый раз выходя из бухты Ароса в январе 1920 г. По-видимому, после установки булей было достигнуто некоторое улучшение, хотя они стал хуже управляться на малых скоростях.

Чтобы обеспечить хорошую маневренность, большой руль дополнили маленьким, но это оказалось неэффективным, и его демонтировали.

Общее

Пост управления артиллерийским огнем временами, при попутном ветре, был почти непригодным. Условия на нем улучшились после установки клинкерного экрана. Стрельба в нос с кормовых башен очень сильно сотрясала лазарет и подбашенное отделение, когда использовался полный заряд. Стрельба из 15-дм орудий была очень хорошей, а из 152-мм не совсем удовлетворительной на ходу. Зенитное вооружение было слишком легким, чтобы быть эффективным. Угол возвышения орудий главного калибра в башнях «А» и «В» на «Ризолюшен» в 1941 г. увеличили до 30°.

СЛУЖБА

«Рамиллес»

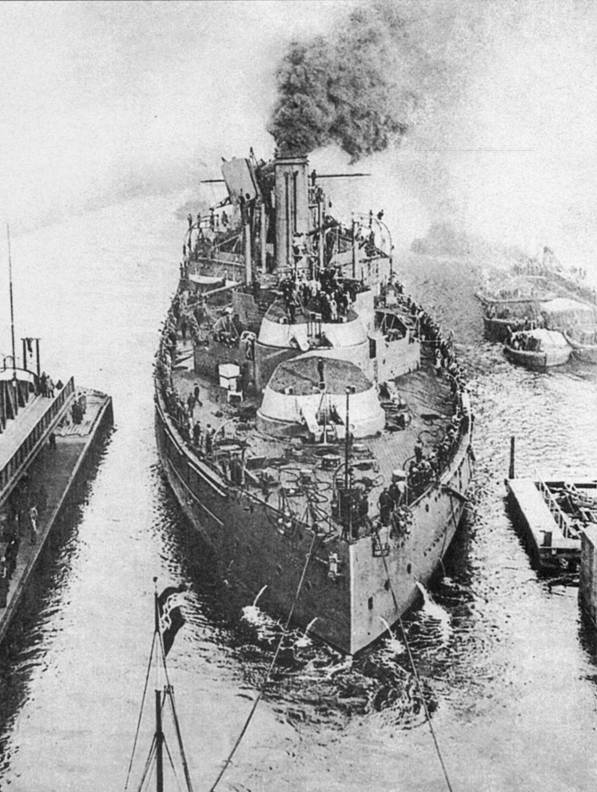

Построен на Беардморской судоверфи в Далморе (ноябрь 1913 г. – сентябрь 1917 г.). При спуске на воду был поврежден руль, с большими трудностями корабль отбуксировали в Ливерпуль, где его отремонтировали на судоремонтном заводе Кэммэлла Лэирда. В итоге вступление в строй надолго задержалось. Вступил в строй в мае 1917 г. В 1917-1919 гг. служил в составе 1-й эскадры линейных кораблей, затем, в 1920-1924 гг. в Средиземноморье (участвовал с «Ривенджем» в июне 1920 г. в операциях во время греко-турецкого конфликта). С 1924 по 1927 гг. в составе 2-й эскадры линкоров Атлантического флота. В 1924 г. прошел модернизацию. В составе 1-й эскадры линкоров Средиземноморского флота с 1927 по 1932 гг. В 1932-1933 гг. прошел переоборудование, после чего снова присоединился к Средиземноморскому флоту.

В 1936 г. выведен в резерв. С 1936 по 1939 гг. в составе 2-й эскадры флота Метрополии. В сентябре 1939 г. вошел в состав Соединения «J» в Адене. 17 августа 1940 г. принимал участие в бомбардировке Бардиа; в ноябре сопровождал конвои на Мальту. 27 ноября участвовал в бою с итальянским флотом у Спартивенто, когда несколько кораблей противника были повреждены. В начале 1941 г. сопровождал конвои на пути между Британией и Средним Востоком. Во время одной из конвойных операций принял участие в бою с «Бисмарком», получив приказ окружить его с запада. В конце 1941 г. в составе 3-й эскадры линкоров ушел в Вест-Индию. Бомбардировал Диего Суарез 7 мая 1942 г., когда последовала капитуляция. 30 мая был торпедирован и поврежден малой подводной лодкой у Диего Суарез, в результате чего один отсек был затоплен. После временного ремонта ушел в Дурбан (город-порт в ЮАР), прибыв туда 9 июня. Вернулся в Британию в сентябре для прохождения ремонта и переоборудования. В сентябре 1943 г. присоединился к Восточному флоту, а в январе 1944 г. вернулся к родным берегам. Прикрывал высадку десанта в Нормандии и южной Франции и принимал участие в многочисленных бомбардировках, поддерживая наземные операции армии. После войны стал кораблем- казармой, прикомандированным к Вернону.

Продан в апреле 1948 г.

«Ризолюшен»

Построен судоверфью Палмерса (ноябрь 1913 г. – декабрь 1916 г.). Вступил в состав 1-й эскадры линкоров Гранд Флита в августе 1916 г. В апреле 1919г. переведен во 2-ю эскадру Атлантического флота. В 1920 г. стал флагманским кораблем 1-й эскадры линкоров Средиземноморского флота. Проходил переоборудование, после которого присоединился к Средиземноморскому флоту, где прослужил с января 1924 по 1930 гг. С 1930 по 1931 гг. проходил переоборудование. С 1931 по 1935 г. в Средиземноморском флоте, в 1936 г. выведен в резерв. В составе флота Метрополии в 1936-1939 гг. В декабре 1939 г. участвовал в конвойных операциях в северной Атлантике. Во время операции у Нарвика в мае 1940 г. получил попадание одной бомбы из 50 сброшенных четырьмя самолетами «Хейнкель». Потери экипажа составили 2 убитых и 27 раненых. В августе 1940 г. вошел в Соединение «М», действующее у Фритауна. 25 сентября 1940 г. получил повреждения во время атаки миноносцев у Дакара. Вернулся в порт и после временного ремонта ушел в Портсмут в марте 1941 г. В апреле 1941 г. ушел в Филадельфию для прохождения ремонта; в сентябре 1941 г. вернулся в Плимут и вошел в 3-ю эскадру линкоров. В феврале 1942 г. присоединился к Восточному флоту в качестве флагманского корабля вице-адмирала, действуя в Индийском океане в течение года. В феврале 1943 г. эскортировал большой конвой с солдатами Австралийского Дивизиона из Суэца в Австралию. Вернулся в Соединенное Королевство в сентябре 1943 г. и в мае 1944 г. вошел в учебный отряд сначала в Гэрлохе, затем в 1944 г. в Саутгемптоне, потом в Девонпорте.

Продан в мае 1948 г.

«Ривендж»

Построен судоверфью Виккерса (декабрь 1913 г. – март 1916 г.). Вошел в состав 1-й эскадры линкоров Гранд Флита, в которой служил с 1916 по 1919 гг. Во время Ютландского сражения вице-адмирал Бёрнер

перешел на «Ривендж» с торпедированного «Мальбро». С ноября 1916 г. флагманский корабль адмирала Маддена. В июне 1920 г. принимал участие в операциях у Исмида во время турко-греческого конфликта. Служил в составе 1-й эскадры линкоров, когда в июле 1920 г. была захвачена Муданиа. Затем служил в составе Атлантического и Средиземноморского флотов. Проходил переоборудование в 1928-1929 гг. и 1930-1931 гг. В составе 1-й эскадры линкоров служил с 1931 по 1935 гг. В 1936 г. прошел переоборудование. Служил во 2-й эскадре линкоров флота Метрополии в 1937-1939 гг. Участвовал в конвойных операциях в северной Атлантике. Бомбардировал Шербург в сентябре 1940 г. с расстояния 14,4 километров. Во время эскортирования в сентябре 1941 г. столкнулся с «Орионом», получив легкие повреждения. В течение 1942 г. служил в Восточном флоте. В феврале 1943 г. участвовал в сопровождении конвоя с Австралийским Дивизионом из Суэца в Австралию. Вернулся в Британию в сентябре 1943 г. и в мае 1944 г. вошел в состав учебного отряда вместе с «Ризолюшен».

Продан в марте 1949 г.

«Роял Оук»

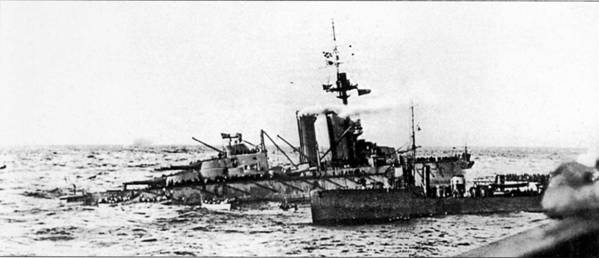

Построен в Девонпорте (январь 1914 г. – май 1916 г.). Служил в 1-й эскадре линкоров в 1916-1919 гг. Во 2-й эскадре линкоров Атлантического флота в 1919-1922 гг. Переоборудование проходил в 1922- 1924 гг. Во 2-й эскадре линкоров в 1924-1926 гг. В составе 1-й эскадры линкоров Средиземноморского флота в 1926-1934 гг. В 1934-1935 гг. прошел переоборудование. В составе 2-й эскадры линкоров в 1935- 1939 гг. Торпедирован у Скапа-Флоу подводной лодкой U-47 (командир лейтенант Приен) 14 октября 1939 г. Из-за того, что подходы в бухту не были полностью блокированы и свободным остался проход между двумя потопленными кораблями, субмарина смогла приблизиться и выпустить залп по стоящему на якоре кораблю, одна из торпед попала в носовую часть. Через двадцать минут, перезарядив торпедные аппараты, лодка выпустила второй залп, который распорол дно линкора. Корабль опрокинулся и затонул через десять минут, так быстро, что спастись удалось только нескольким морякам. Потери экипажа составили 786 офицеров и матросов.

«Роял Соверен»

Построен в Портсмуте (январь 1914 г. – май 1916 г.). В составе 1-й эскадры линкоров Гранд Флита в 1916-1919 гг. В 1-й эскадре линкоров Атлантического флота в 1919-1926 гг. Переоборудование прошел в 1927- 1928 гг., после чего вернулся в 1-ю эскадру линкоров и прослужил в ней до 1935 г. В 1936 г. находился в резерве. В 1936 г. был учебным кораблем. В 1937 г. прошел переоборудование. В составе 2-й эскадры линкоров флота Метрополии служил в 1938-1939 гг. В начале второй мировой войны принимал участие в конвоировании атлантических конвоев в качестве флагманского корабля контр-адмирала Бонхэма-Картера. В 1941 г. получил приказ присоединиться к 3-й эскадре линкоров Восточного флота, и дальнейшая служба прошла в восточных водах. Вернулся домой и в 1944 г. передан СССР, действуя в северных морях под именем «Архангельск», его перевод был строго засекречен. Вернулся домой после длительной задержки 4 февраля 1949 г.

Продан в 1949 г.
