Бронетранспортер БТР-60

Первый в мире серийный массовый четырехосный колесный полноприводной плавающий бронетранспортер, положивший начало целому семейству отечественных бронированных машин. Разрабатывался в ОКБ ГАЗа с 1956 года. Принят на вооружение Советской Армии приказом МО № 0202 от 13 ноября 1059 года. Серийное производство осуществлялось на ГАЗе с 1960 по 1967 год.

СЕРИЙНЫЕ МОДИФИКАЦИИ:

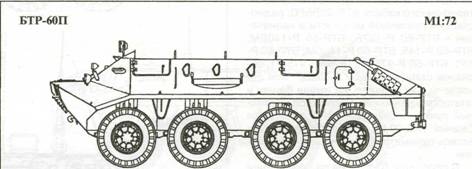

БТР-60П (ГАЗ-49) - базовый вариант. Открытый сверху сварной несущий корпус, снабженный съемным брезентовым верхом. Для ведения огня из личного оружия десанта в бортах имеются 6 амбразур. Вооружение: пулемет СГМБ (позже ПКБ) на специальном кронштейне на лобовом или бортовых листах корпуса. Дневные приборы наблюдения Б-1, приборы ночного видения ТКН-1 и ТВН-2. Два двигателя ГАЗ-49 мощностью 90л.с. каждый. Через самостоятельную трансмиссию от правого двигателя приводятся в действие колеса первого и третьего мостов; от левого двигателя - колеса второго и четвертого мостов. Движение на плаву- с помощью водометного движителя реактивного типа. Боевая масса машины 9,9 т. Экипаж 2 человека, десант 14 человек. Радиостанция Р-113. Серийное производство с 1960 по 1963 год.

БТР-60ПА (ГАЗ-49А) - полностью бронированный герметичный корпус. Для посадки и высадки экипажа и десанта в крыше имеются четыре люка. Повышена надежность работы отдельных узлов ходовой части и силовой передачи. Боевая масса 10,2 т. Десант 12 человек. Серийное производство с 1963 по 1966 год.

БТР-60ПА1 - усовершенствованные агрегаты силовой установки и силовой передачи. Боевая масса 10,3 т. Радиостанция Р-123. Серийное производство в 1965 -1966 годах.

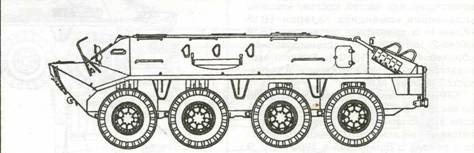

БТР-60ПА

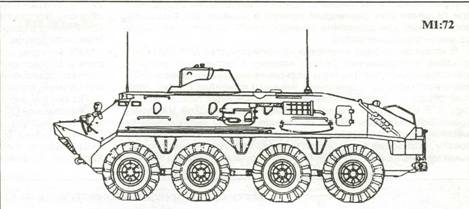

БТР-60ПБ

БТР-60ПБ (ГАЗ-49Б) - наиболее удачная и самая массовая модификация. На крыше корпуса размещена вращающаяся башня со спаренной установкой пулеметов КПВТ и ПКТ и оптическим прицелом ПП-61А (позже ПП-61АМ). Вертикальный угол обстрела +30°…-5°. Система ПАЗ. Серийное производство с 1966 по 1976 год.

Бронетранспортеры семейства БТР-60 стали поступать в войска в начале 60-х годов, быстро вытесняя БТР-152 из дивизий «первого эшелона». Несколько позже эти машины пошли на вооружение морской пехоты и пограничных войск. Всего же, по западным данным, было изготовлено 25 ООО БТР всех модификаций.

На базе БТР-60 выпускалось значительное количество машин специального назначения. Это, в первую очередь, БТР- 60ПУ-машина управления звена «батальон - полк» на базе БТР-60П или БТР-60ПА; в ее стандартное оснащение входят радиостанции Р-130, Р-107, Р-123 и радиоприемник Р-311. БТР-60ПУ-12- подвижной командный пункт подразделений и частей ПВО сухопутных войск, БТР- 60ВВС - военно-воздушных сил, полевые телефонные станции БТР-60П-238БТ, БТР-60П-239БТ, БТР-60П-240БТ, БТР- 60П-241БТ и машина-укладчик полевого телефонного кабеля БТР-60ЛБГС; радиостанции различной мощности и назначения - БТР-60 Р-137Б, БТР-60 Р-140БМ, БТР-60 Р-145, БТР-60 Р-145БМ, БТР-60 Р- 156, БТР-60 Р-975 и БТР-60 Р-975М1, зарядная станция БТР-60 3-351БР. Все эти машины, как правило, не имели башен и штатного вооружения. Подвижной командный пункт на базе БТР-60ПБ оснащался башней ТКБ-0149, в которой устанавливались пулемет ПКТ и приборы наблюдения.

С середины 70-х годов на вооружении артиллерийских частей состоят машины управления командира батареи 1В18 «Клен-1» и командира дивизиона 1В19 «Клен-2», а также их модернизированные образцы 1В18-1 и 1В19-1. Активно эксплуатировалась в войсках машина технической помощи МТП-2.

БТР-60 принимали участие в операции по вводу войск стран Варшавского договора в Чехословакию в 1968 году, в советско-китайском пограничном конфликте в районе о.Даманский в 1969 году. В последнем случае БТР применялись для совместной с танками атаки окопавшегося на острове противника и понесли тяжелые потери. В частях Ограниченного контингента советских войск в Афганистане в основном использовались машины управления на базе БТР-60. К середине 90-х годов в частях Российской Армии этих боевых машин практически не осталось, их можно встретить лишь в пограничных войсках.

По советской лицензии в Румынии выпускался бронетранспортер ТАВ-71 (БТР- 60П) и ТАВ-71 М (БТР-60ПБ). В отличие от советских машин, румынские имели более мощные двигатели и больший угол вертикального наведения пулеметов. Помимо Румынии, ТАВ-71М состояли на вооружении в Югославии.

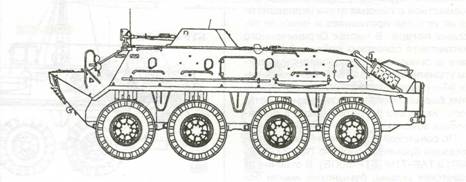

1В18 «Клен-1»

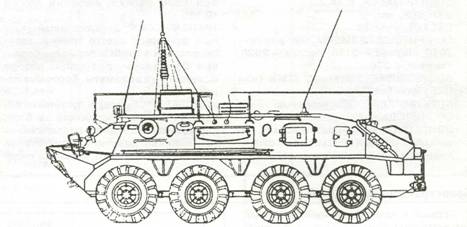

БТР-60ПУ

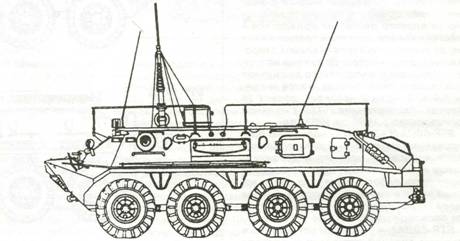

БТР-60ПУ-12

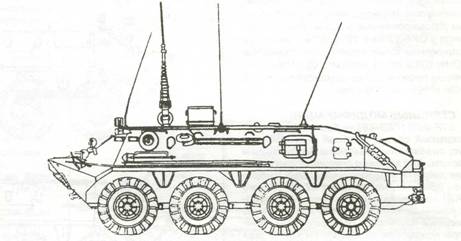

БТР-60 Р-145

Из стран Варшавского договора БТР- 60ПБ находились только в армиях ГДР и Болгарии, однако активно поставлялись Советским Союзом в страны Ближнего Востока, Африки и Юго-Восточной Азии, где широко применялись в боевых действиях.

По состоянию на 1995 год БТР-60 разных модификаций (в основном БТР-60ПБ) имелись в армиях Алжира, Анголы, Афганистана, Болгарии, Ботсваны (24 единицы), Вьетнама, Гвинеи, Гвинеи-Биссау, Египта, Замбии (10), Израиля, Индии, Ирака, Ирана, Йемена, КНДР, Камбоджи, Конго (28), Кубы, Лаоса, Ливии, Литвы (10), Мали, Мозамбика (80), Монголии, Никарагуа (19), Сирии, Финляндии (110), Эстонии (20), Эфиопии. Кроме того, они еще состоят на вооружении в армиях многих стран СНГ.

БОЕВАЯ МАССА, т: 10,3. ЭКИПАЖ, чел.: 2. ДЕСАНТ, чел.: 8.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина - 7220, ширина - 2825, высота по корпусу - 2055, высота по башне - 2420, база - 4240, колея - 2370, дорожный просвет - 475.

ВООРУЖЕНИЕ: 1 пулемет КПВТ калибра 14,5 мм, 1 пулемет ПКТ калибра 7,62 мм.

БОЕКОМПЛЕКТ: 500 патронов калибра 14,5 мм, 2000 патронов калибра 7,62 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел ПП-61АМ.

БРОНИРОВАНИЕ, мм: лоб корпуса 9…11, борт -7…9, корма - 7, башня - 7.

ДВИГАТЕЛЬ: два ГАЗ-49, 6-цилиндровых, карбюраторных, рядных, жидкостного охлаждения; суммарная мощность 180 (2x90) л.с. при 3600 об/мин, рабочий объем 6960 (3480x2) см3 .

ТРАНСМИССИЯ: два сухих однодисковых демпферных сцепления, две четырехскоростных коробки передач с коробками отбора мощности на водометный движитель, две раздаточные коробки (на правой смонтирована коробка отбора мощности на лебедку), карданная передача с шестью карданными валами, четыре главные передачи, четыре дифференциала, восемь колесных редукторов.

ХОДОВАЯ ЧАСТЬ: колесная формула 8x8, размер шин 13,00-18", давление воздуха в шинах регулируется от 0,5 до 2,5 кг/см2 , подвеска рычажно-торсионная независимая, амортизаторы гидравлические, телескопические, двойного действия, по два у колес 1-й и 4-й осей и по одному у колес 2-й и 3-й осей, колеса 1-й и 2-й осей управляемые.

СКОРОСТЬ МАКС., км/ч: по суше -80, на плаву -10.

ЗАПАС ХОДА: по суше - 500 км, на плаву - 12 часов.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. - 30; ширина рва, м - 2; высота стенки, м - 0,5.

СРЕДСТВА СВЯЗИ: радиостанция Р-123.
