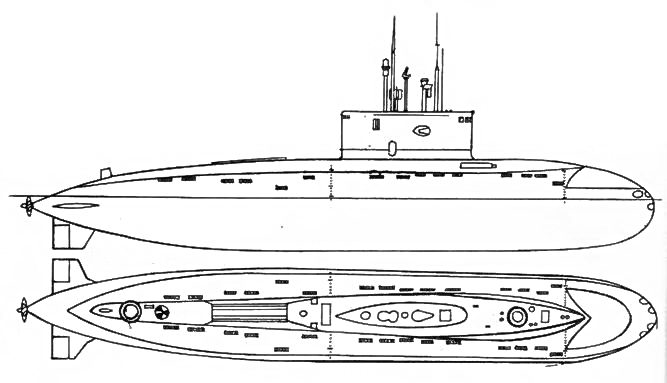

ПРОЕКТ 877ЭКМ «ПАЛТУС» KILO CLASS

ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ ПРОЕКТА 877 «ПАЛТУС».

Код НАТО: 14-го класса KILO.

Водоизмещение: 2300/3200 т.

Размеры: 72,6x9,9x14,7 м.

Силовая установка: 2 дизеля, 3650 л.с.; 1 электродвигатель, 5900 л.с.; 1 шестилопастный винт.

Вооружение: 6-533 мм ТТ (18 торпед или 24 мины), 4 ТА – ПУ SA-N-5/8 для пуска ракето-торпед «поверхность-воздух» SA-7i 14 IR.

Скорость: 10/17 узлов.

Экипаж: 52 человека.

Навигационно-акустическое оборудование: 1 радар, 2 сонара (актив, пассив).

Строительство: с 1979 г. в Комсомольске на заводе №199, Ленинграде (Санкт-Петербург) и Горьком (Нжний Новгород). С 1986 г. поставляются в Польшу (1 единица), Румынию (1 единица), Индию (6 единиц), Алжир (2 единицы). Строительство серии продолжается. 1 ПЛ построена с водометной насадкой.

Антенны и выдвижные устройства ДЭПЛ проект 877 KILO.

1. Антенна связи.

2. Антенна связи.

3. Шнорхель.

4. Радиолокатор кругового обзора.

5. Пеленгатор.

6. Мачта связи.

7. Антенна.

8. Обзорный перископ.

9. Командирский перископ.
