Cruiser Tank Sentinel ACI

Создан в 1942 г. в рамках программы разработки австралийского крейсерского танка. На его конструкцию сильно повлияла как американская, так и французская танкостроительная школа. В 1943 г, на заводе Chullora Tank Assembly Shops было изготовлено 66 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Корпус, собранный из литых деталей, литая башня. Командирская башенка с двухстворчатым люком. 2-фунтовая пушка и два пулемета с водяным охлаждением с массивными литыми бронемасками. Оо- дин из пулеметов курсовой. Подвеска конструктивно подобна подвеске французского танка Hotchkiss Н35.

В боевых действиях танки ACI не участвовали, главным образом, по причине своей конструктивной недоработанности и технической ненадежности, Использовались только в учебных целях,

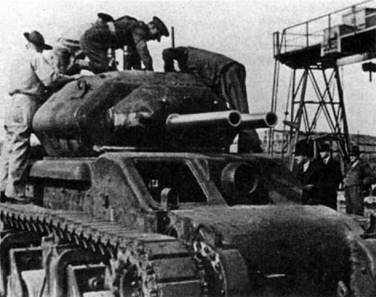

Сборка опытного образца танка Sentinel ACIII на заводе Chullora Tank Assembly Shops

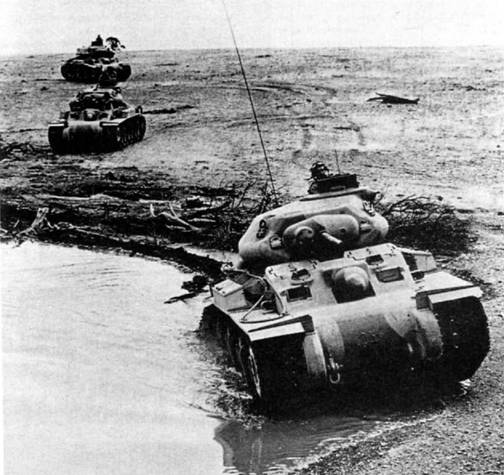

Подразделение танков Sentinel ACI на тактических занятиях. На головной машине хорошо видны литые броневые маски пушки и пулеметов

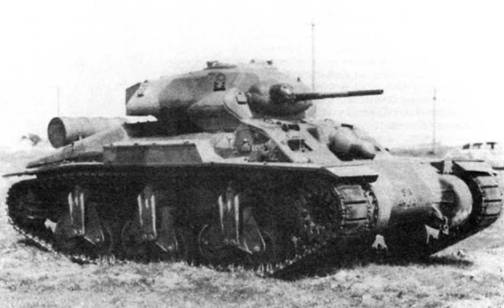

Крейсерский танк Sentinel ACI. На фото хорошо видна характерная форма верхней части корпуса танка с "продавленной" подбашенной коробкой



ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРЕЙСЕРСКОГО ТАНКА Sentinel ACI

БОЕВАЯ МАССА, т: 28,215.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мы. длина – 6325. ширина – 2769, высота – 2565, клиренс – 381.

ВООРУЖЕНИЕ: 1 пушка Мк IX калибра 2 фунта, 2 пулемета Vickers калибра 7,7 мм.

БОЕКОМПЛЕКТ: 130 выстрелов, 4250 патронов.

БРОНИРОВАНИЕ, мм: лоб корпуса – 45. лоб башни – 65.

ДВИГАТЕЛЬ: три Cadillac rnod.75 – 8-ципинд- ровых, V-образных, карбюраторных, жидкостного охлаждения; мощность 117 л.с. (86 кВт) каждый.

ТРАНСМИССИЯ: промежуточный редуктор, карданный вал. пятискоростная синхронизированная коробка передач, дифференциал.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных попарно в три тележки, подвешенные на вертикальных пружинных рессорах, три поддерживающих катка, ведущее колесо переднего расположения (зацепление цевочное); каждая гусеница шириной 419 мм. СКОРОСТЬ МАКС., км/ч: 48.

ЗАПАС ХОДА, км: 320.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: высота стенки, м – 0,6, ширина раа, м – 2,8, глубина брода, м -1,2.

СРЕДСТВА СВЯЗИ: радиостанция №19.
