Малый плавающий танк Т-38

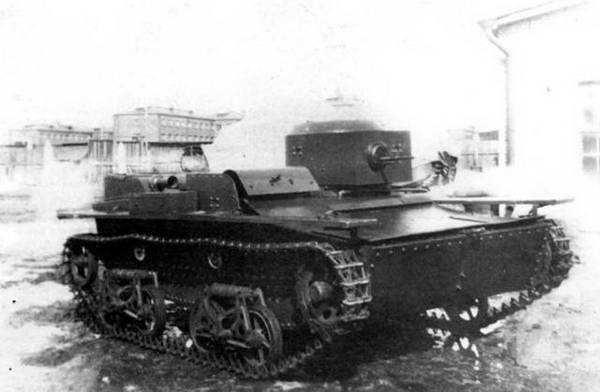

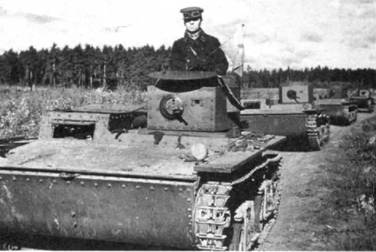

Малый плавающий танк Т-38 (вверху). Колонна танков Т-38 на учениях Ленинградского военного округа, октябрь 1939 г. (внизу)



Разработан в КБ завода N° 37 имени Г.К.Орджоникидзе. Представлял собой результат глубокой модернизации танка Т- 37А. Принят на вооружение постановлением СТО СССР от 29 февраля 1936 г. С 1936 по 1939 г. завод № 37 и ГАЗ выпустили 1340 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИЯ

Корпус – клепано-сварной, без поплавков. Башня цилиндрической формы смещена к левому борту. Двигатель устанавливался сзади вдоль оси танка. Дифференциал заменен бортовыми фрикционами, а отбор мощности на гребной винт был выполнен от промежуточного вала коробки передач. Ходовая часть в целом подобна танку Т-37А. На части машин устанавливалась радиостанция.

Танки Т-38 поступали в разведывательные подразделения, где состояли на вооружении вместе с Т-37А Во время летних маневров 1937 года выяснилось, что е боевом отношении новая машина ничем не отличается от Т-37А и по сути осталась такой же танкеткой с вращающейся башней, что и ее предшественница. Малое водоизмещение не позволяло Т-38 перевозить на броне через водные преграды даже двоих пехотинцев. Перегрузка в 120-150 кг приводила при маневрировании на плаву к захлестыванию водой люка командира, в результате чего танк тонул. Чтобы повысить мореходные качества, на Т-38, по рекомендации АБТУ, в частях пытались устанавливать поплавки, снятые со списанных Т-37, но это мало помогало. При движении на суше танк также вел себя не лучшим образом. Вызывала нарекания и его проходимость вне дорог – следствие недостаточной удельной мощности, а низкая эффективность системы охлаждения приводила к быстрому перегреву и выходу из строя двигателя.

На 1 июня 1941 г. в войсках имелось 1129 машин этого типа. Они принимали участие в основном в боевых действиях начального периода Великой Отечественной войны.

В августе 1942 г. из машин Т-37А и Т-38, отремонтированных на ленинградских заводах и переданных из расформированных разведывательных подразделений Ленинградского фронта, был сформирован отдельный батальон легких танков, который 26 сентября 1942 г. принял участие е операции по форсированию Невы в районе Невской Дубровки. В ходе переправы и в последующих боях на плацдарме большинство танков было подбито.

Летом 1944 г. в ходе подготовки к наступлению в Карелии все оставшиеся в строю плавающие танки были сведены в 92-й отдельный танковый полк. К 18 июля 1944 г. в его составе имелось 40 Т-37А и Т-38. 21 июля 1944 г. 92-й отдельный танковый полк и 275-й отдельный моторизованный батальон особого назначения (100 автомобилей-амфибий Ford GPA) форсировали р. Свирь. Эта операция стала последним эпизодом участия советских плавающих танков в Великой Отечественной войне.

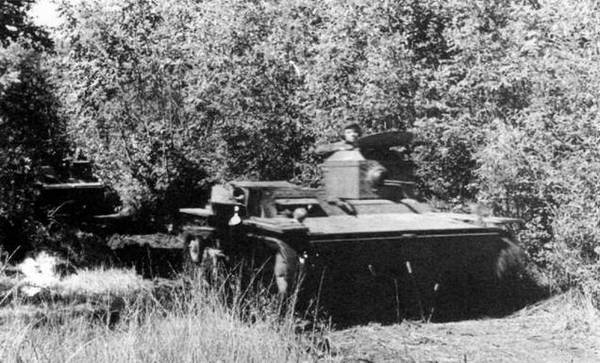

Танки Т-38 в разведке. Лето 1941 года

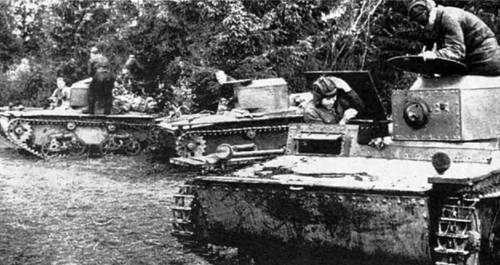

Текущий ремонт танков Т-38 в одной из частей Западного фронта. Сентябрь 1941 г.

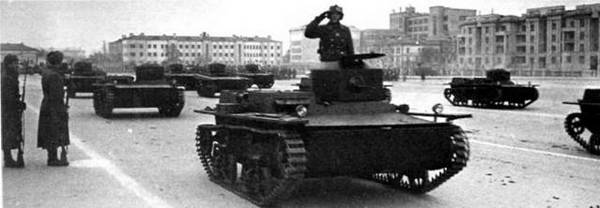

Танки т-38 во время парада в честь 24-й годовщины Великой Октябрьской социалистической революции. Куйбышев, 7 ноября 1941 г.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-38

БОЕВАЯ МАССА, т: 3,3.

ЭКИПАЖ, чел : 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мы: длина – 3780, ширина – 2330, высота -1630, клиренс – 300.

ВООРУЖЕНИЕ: 1 пулемет ДТ обр.1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 1512 патронов.

БРОНИРОВАНИЕ, мм: лоб. борт, корма корпуса – 9, крыша – 6, днище – 4, башня – 9.

ДВИГАТЕЛЬ: ГАЗ-АА, 4-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 40 л.с. (29,4 кВт) при 2200 об/мин, рабочий объем 3280 см #179;.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, четырехскоростная коробка передач, карданный вал, главная передача, бортовые фрикционы, бортовые передачи, редуктор отбора мощности на гребной винт.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, подвешенные на горизонтальных пружинных рессорах; два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения (зацепление цевочное); в каждой гусенице 86 траков шириной 200 мм, шаг трака 87 мм.

СКОРОСТЬ МАКС., км/ч: на суше – 40, на плаву – 6.

ЗАПАС ХОДА, км: 220.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 33, ширина рва, м – 1,6, высота стенки, м – 0,5.

СРЕДСТВА СВЯЗИ: отсутствуют.
