Легкий танк Т-70

Легкий танк Т-70 выпуска Горьконского автозавода. 1942 г. (вверху). Башня и люк механика-водителя танка Т-70М крупным планом (внизу)

Разработан в инициативном порядке осенью 1941 г. в КБ ГАЗа и предназначался для замены легкого танка Т-60. Принят на вооружение Красной Армии постановлением ГКО в январе 1942 г. Лучший легкий танк Красной Армии и второй по числу выпущенных и участвовавших в Великой Отечественной войне. Серийно производился заводами № 37 (г.Свердловск), № 38 (г.Киров) и ГАЗ (г.Горький). С марта 1942-го по осень 1943 г. изготовлено 8226 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Т-70 – компоновка аналогична танку Т-60. Корпус сварной, с углами наклона бронелистов от 30° до 60'. Башня – одноместная, сварная, граненой формы. Силовая установка ГАЭ-203 состояла из двух соединенных последовательно двигателей ГАЗ- 70. Системы смазки, питания и зажигания двигателей были раздельными, а система охлаждения – общей. Элементы ходовой части заимствованы у танка Т-60.

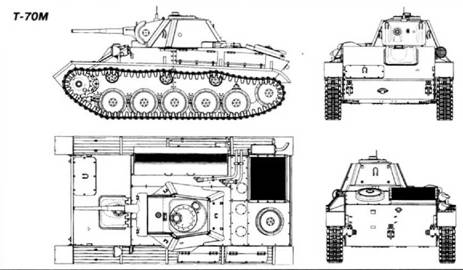

Т-70М – модификация с усиленной ходовой частью. Увеличены диаметр зубчатого венца ведущего колеса, ширина опорного катка, диаметр торсиона, ширина тормозной ленты и барабана. Усилены поддерживающие катки и бортовые передачи. Ширина трака 300 мм, шаг трака 111 мм, число траков в гусенице – 80. Боевая масса 9,8 т. Запас хода снизился до 250 км.

Первыми соединениями, вооруженными легкими танками Т-70, стали 157-я и 162-я отдельные танковые бригады, сформированные в первой половине 1942 г. в г.Муром. В каждой из них насчитывалось по 65 танков Т-70. Впрочем, еще до своего участия в боевых действиях обе бригады были переформированы на более традиционный штат смешанной организации. По этому штату в танковой бригаде имелось 32 Т-34 и 21 Т-70.

Танки Т-70 получили боевое крещение в ходе оборонительных боее Красной Армии на Юго-Западном направлении в июне- мюле 1942 г.

Наибольшее количество Т-70 в войсках имелось во время Курской битвы. Так, например, танковые войска Центрального фронта накануне сражения насчитывали 1653 танка, 369 из них были Т-70 (22%). По состоянию на 11 июля 1943 г. 5-я гвардейская танковая армия с приданными частями насчитывала 985 танков и САУ, из них – 314 Т-70! Это составляло почти 34% танкового парка армии.

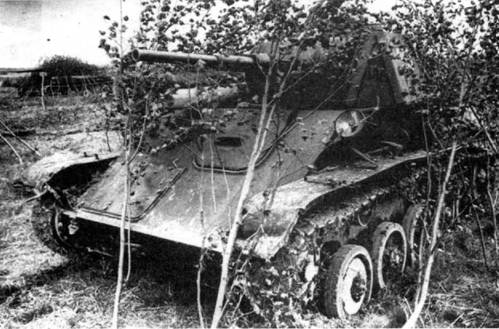

Танк Т-70 в засаде. Воронежский фронт, 1943 г.

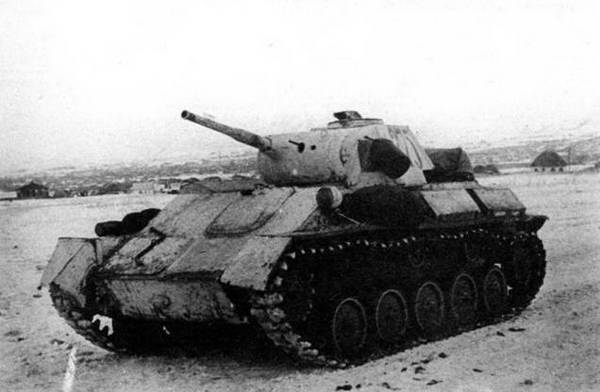

Легкий танк Т-70. Ленинградский фронт, январь 1944 г.

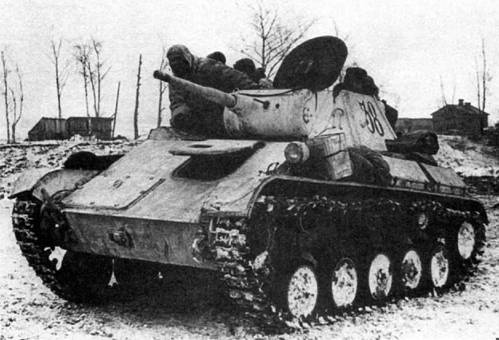

Легкий танк Т-70М преследует отступающего врага. Юго- Западный фронт, декабрь 1942 г.

После Курской битвы стало окончательно ясно, что использовать легкие танки в открытом бою нельзя. К весне 1944 г. танки Т-70 практически исчезли из танковых частей. 8 дальнейшем использовались в самоходно-артиллерийских дивизионах, полках и бригадах СУ-76 в качестве командирских машин. Часто ими были укомплектованы танковые подразделения в мотоциклетных частях. Т-70 принимали участие в боевых действиях вплоть до конца Великой Отечественной войны. Правда число их к концу войны было уже ничтожным. Так, например, по состоянию на 10 мая 1945 г. танковые части 2-го Украинского фронта насчитывали 381 танк и САУ. Танков Т-70 из этого количества было только 9 единиц.

Помимо Красной Армии, танки Т-70 состояли на вооружении Войска Польского (53 шт.) и Чехословацкого корпуса (10 шт.).

На базе танка Т-70 выпускались легкие САУ и ЗСУ.

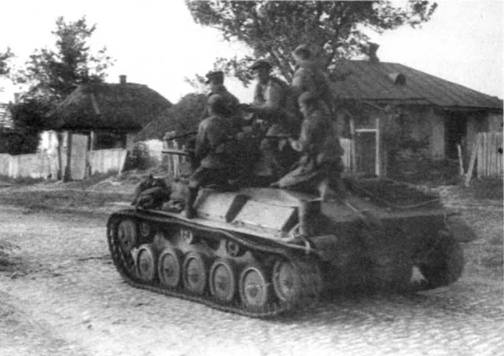

Танк Т-70М с десантниками на окраине Харькова. Лето 1943 г.

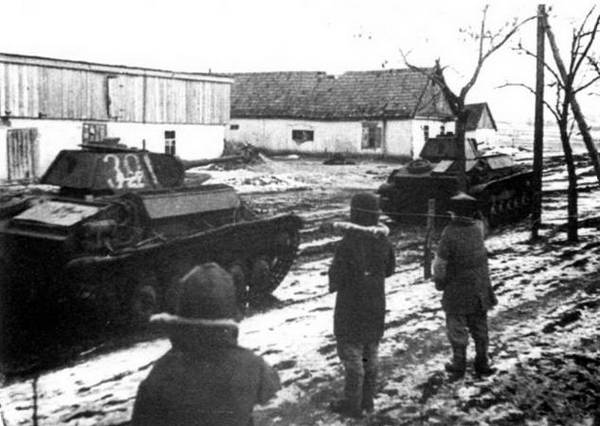

Танки Т-70М проходят через село. 3-й Украинский фронт, 1944 г.

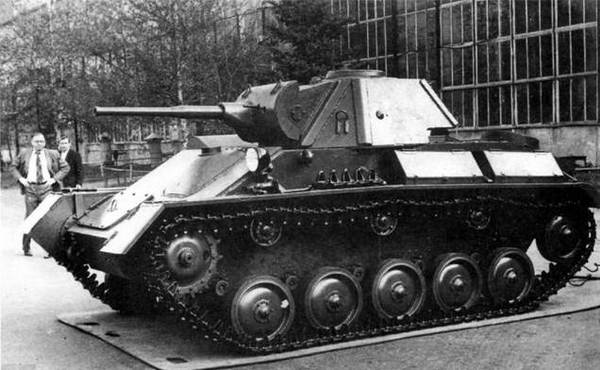

Танк Т-70М, восстановленный в 1990-х годах на Горьковском автомобильном заводе

БОЕВАЯ МАССА,т: 9,2,

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина ~ 4285, ширина – 2420, высота – 2035, клиренс – 300.

ВООРУЖЕНИЕ: 1 пушка 20К обр.1934 г. калибра 45 мм, 1 пулемет ДТ обр.1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 70 выстрелов, 945 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП (позже – ТМФ),

БРОНИРОВАНИЕ, мм; лоб корпуса – 35.. 45, борт – 15, корма – 15. .25, крыша и днище – 6…15, башня – 35.

ДВИГАТЕЛЬ; два ГАЗ 203, 6-цилиндровых, карбюраторных, рядных, жидкостного охлаждения; суммарная мощность 140 л.с. (103 кВт) при 3400 об/мин, суммарный рабочий объем 6960 см #179;.

ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, четырехскоростная коробка передач типа ЗИС-5, главная передача, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять опорных обрезиненных катков на борт; три поддерживающих катка; ведущее колесо переднего расположения со съемным зубчатым венцом (зацепление цевочное); направляющее колесо, аналогичное по устройству опорному катку; подвеска индивидуальная торсионная; в каждой гусенице 91 трак шириной 260 мм, шаг трака 98 мм.

СКОРОСТЬ МАКС., км/ч: 45.

ЗАПАС ХОДА, км: 250.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 28, ширина рва, м – 1,6, высота стенки, м – 0,6, глубина брода, м – 0,9.

СРЕДСТВА СВЯЗИ: радиостанция 12РТ или 9Р (только на командирских танках), переговорное устройство ТПУ-2.
